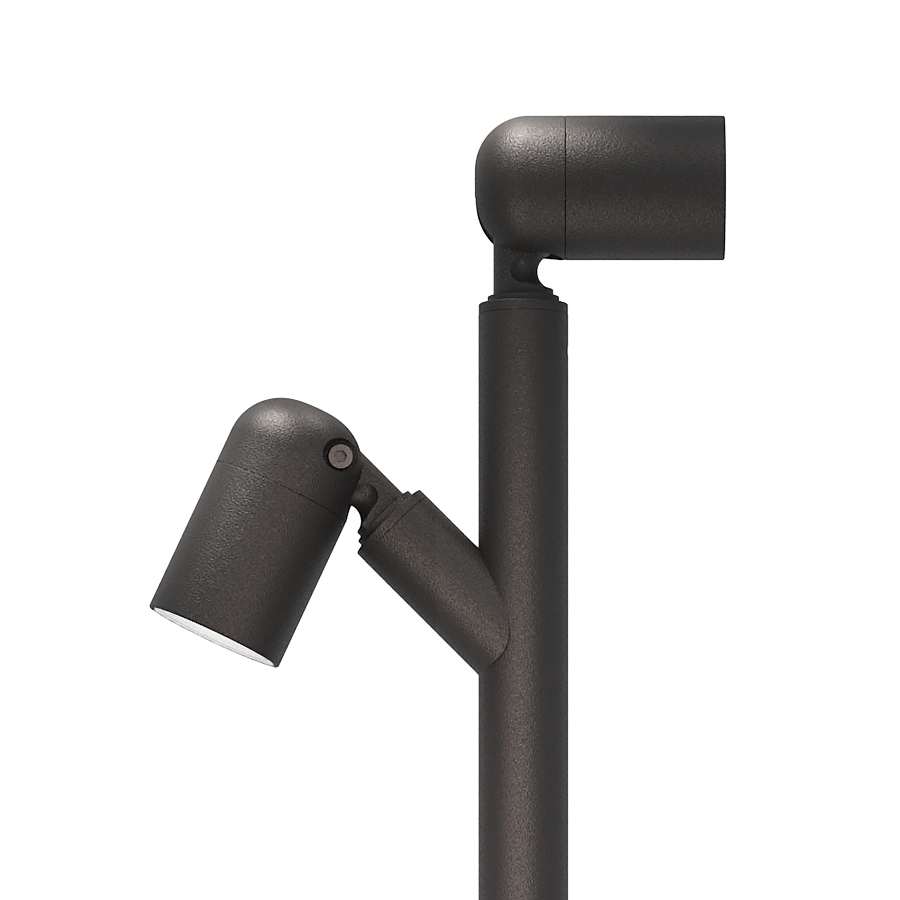

Pivot 1.9

Paletti da esterno

paletto da esterno - 7W 24Vdc - Ø40x70 mm

Dati tecnici

Stampa dati tecnici

Aggiornato a CP1900000050JH

Picchetto non incluso obbligatorio.
IL PICCHETTO DOPPIO NECESSITA DI DUE APPARECCHI ILLUMINANTI CHE POSSONO ESSERE CONFIGURATI CON OTTICHE, ACCESSORI E CARATTERISTICHE DIVERSE.

kg 0,24
IP66
IK07

Installazione	paletto da esterno
Potenza assorbita	7W
Alimentazione	24Vdc
Flusso sorgente	657 lm (3000K, 7W, CRI 80)
Flusso emesso	463 lm (3000K, 34°, 7W, CRI 80)
Scheda capitolato	Pivot 1.9 codice: CP1900000050JH paletto da esterno; su superficie (picchetto); Potenza assorbita: 7W; Alimentazione: 24Vdc; Flusso sorgente: 657 lm (3000K, 7W, CRI 80); Flusso emesso: 463 lm (3000K, 34°, 7W, CRI 80); 1 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (Ta 25°C); Colore LED: 3000K; Ottiche: 45°; CRI Indice resa cromatica: 80; Materiale corpo: corpo realizzato in lega di alluminio ANTICORODAL EN AW 6082 a basso contenuto di rame per un'ottima resistenza alla corrosione, ricavato completamente da lavorazione tornitura CNC; Finiture: finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina; Finitura RAL su richiesta; Materiale schermo: vetro extrachiaro trasparente con serigrafia vetrificata di spessore 4 mm ad alta trasmittanza per garantire uniformità cromatica della luce e temprato per un’ottima resistenza ai graffi e agli urti; Guarnizioni: le guarnizioni in silicone ricotto garantiscono nel tempo una massima resistenza ai raggi UV e una inalterabilità delle caratteristiche meccaniche; Installazione: Doppia possibilità di installazione: picchetto con apparecchio illuminante singolo oppure picchetto con braccio doppio per supportare due corpi illuminanti. Il perno alla base dell’apparecchio illuminante garantisce flessibilità di orientamento dell’emissione luminosa.; alimentatore non incluso; incluso cavo in neoprene di 1,50 m H05RN-F 2x0,35/0,75 Ø6,3 mm; Grado di protezione: IP66; Grado di resistenza: IK07; gestione Casambi e controllo tramite app Casambi con elettronica dedicata; Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; Temperatura di esercizio: -20°C — +45°C; Glow wire test: 960°C; Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006; Classe di isolamento: classe III; Peso: 240 g; Dimensioni: Ø40x70 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WB0310H Cannocchiale standard - antracite, WB0311H Cannocchiale asimmetrico -antracite, WPA00H Picchetto per installazione a terra - h 500 mm - antracite, WPA01H Picchetto per installazione a terra - h 800 mm - antracite, WPA02H Picchetto per installazione a terra - h 1100 mm - antracite, WPA03H Picchetto doppio per installazione a terra - h 500 mm - antracite, WPA04H Picchetto doppio per installazione a terra - h 800 mm - antracite, WPA11H Picchetto doppio per installazione a terra - h 1100 mm - antracite; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Pivot 1.9 codice: CP1900000050JH paletto da esterno su superficie (picchetto) Potenza assorbita: 7W Alimentazione: 24Vdc Flusso sorgente: 657 lm (3000K, 7W, CRI 80) Flusso emesso: 463 lm (3000K, 34°, 7W, CRI 80) 1 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (Ta 25°C) Colore LED: 3000K Ottiche: 45° CRI Indice resa cromatica: 80 Materiale corpo: corpo realizzato in lega di alluminio ANTICORODAL EN AW 6082 a basso contenuto di rame per un'ottima resistenza alla corrosione, ricavato completamente da lavorazione tornitura CNC Finiture: finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina Finitura RAL su richiesta Materiale schermo: vetro extrachiaro trasparente con serigrafia vetrificata di spessore 4 mm ad alta trasmittanza per garantire uniformità cromatica della luce e temprato per un’ottima resistenza ai graffi e agli urti Guarnizioni: le guarnizioni in silicone ricotto garantiscono nel tempo una massima resistenza ai raggi UV e una inalterabilità delle caratteristiche meccaniche Installazione: Doppia possibilità di installazione: picchetto con apparecchio illuminante singolo oppure picchetto con braccio doppio per supportare due corpi illuminanti. Il perno alla base dell’apparecchio illuminante garantisce flessibilità di orientamento dell’emissione luminosa. alimentatore non incluso incluso cavo in neoprene di 1,50 m H05RN-F 2x0,35/0,75 Ø6,3 mm Grado di protezione: IP66 Grado di resistenza: IK07 gestione Casambi e controllo tramite app Casambi con elettronica dedicata Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico Temperatura di esercizio: -20°C — +45°C Glow wire test: 960°C Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006 Classe di isolamento: classe III Peso: 240 g Dimensioni: Ø40x70 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WB0310H Cannocchiale standard - antracite, WB0311H Cannocchiale asimmetrico -antracite, WPA00H Picchetto per installazione a terra - h 500 mm - antracite, WPA01H Picchetto per installazione a terra - h 800 mm - antracite, WPA02H Picchetto per installazione a terra - h 1100 mm - antracite, WPA03H Picchetto doppio per installazione a terra - h 500 mm - antracite, WPA04H Picchetto doppio per installazione a terra - h 800 mm - antracite, WPA11H Picchetto doppio per installazione a terra - h 1100 mm - antracite Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	su superficie (picchetto)
Numero e tipo LED	1 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (Ta 25°C)
Colore LED	3000K
Ottiche	45°
CRI Indice resa cromatica	80
Materiale corpo	corpo in alluminio anticorodal
Materiale schermo	schermo in vetro extrachiaro temprato trasparente e serigrafato
Finiture	antracite
Alimentatore	alimentatore non incluso
Cavi di alimentazione	incluso cavo in neoprene di 1,50 m H05RN-F 2x0,35/0,75 Ø6,3 mm
Grado di protezione	IP66
Grado di resistenza	IK07
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

JPG Immagini
PDF Scheda tecnica
PDF Scheda istruzione
TXT capitolato Tipo
- Generico per il prodotto Pivot 1.9
- Specifico per il codice CP1900000050JH
DXF Disegno tecnico
LDT Fotometria Tipo
- Generica per il prodotto Pivot 1.9
- Specifica per il codice CP1900000050JH
IES Fotometria Tipo
- Generica per il prodotto Pivot 1.9
- Specifica per il codice CP1900000050JH
Dichiarazione di conformità UE

Gallery

Accessori e alimentatori

Accessori (8)

Accessori relativi al codice prodotto CP1900000050JH

Picchetti e steli

Accessori d'installazione non inclusi obbligatori WPA00H Picchetto per installazione a terra - h 500 mm - antracite Da ordinare contestualmente all’apparecchio illuminante	Accessori d'installazione non inclusi obbligatori WPA01H Picchetto per installazione a terra - h 800 mm - antracite Da ordinare contestualmente all’apparecchio illuminante
Accessori d'installazione non inclusi obbligatori WPA02H Picchetto per installazione a terra - h 1100 mm - antracite Da ordinare contestualmente all’apparecchio illuminante	Accessori d'installazione non inclusi obbligatori WPA03H Picchetto doppio per installazione a terra - h 500 mm - antracite Da ordinare contestualmente a due corpi illuminanti
Accessori d'installazione non inclusi obbligatori WPA04H Picchetto doppio per installazione a terra - h 800 mm - antracite Da ordinare contestualmente a due corpi illuminanti	Accessori d'installazione non inclusi obbligatori WPA11H Picchetto doppio per installazione a terra - h 1100 mm - antracite Da ordinare contestualmente a due corpi illuminanti

Cannocchiali

WB0310H

Cannocchiale standard - antracite

WB0311H

Cannocchiale asimmetrico -antracite

Alimentatori (24)

Alimentatori relativi al codice prodotto CP1900000050JH

ACUNI020T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 16W 250mA costante; max 13W 350mA costante; max 19W 400mA costante; max 20W 450mA costante; max 20W 500mA costante; max 20W 550mA costante; max 20W 600mA costante; max 20W 700mA costante; max 20W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AD020DALIT1

Alimentatore dimmerabile DALI

Output	24Vdc; 16W 250mA costante; max 12W 350mA costante; max 17W 400mA costante; max 19W 450mA costante; max 20W 500mA costante; max 20W 550mA costante; max 20W 600mA costante; max 20W 700mA costante; max 20W
Dimmerazione	DALI
IP alimentatore	IP20

AD032TLT1

Alimentatore dimmerabile PUSH, taglio di fase

Input	230Vac 50-60 Hz
Output	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA costante; max 17W 500mA costante; max 24W 550mA costante; max 25W 700mA costante; max 32W 750mA costante; max 32W
Dimmerazione	PUSH, Taglio di fase
IP alimentatore	IP20

ADUNITC

Alimentatore dimmerabile 1-10V+PUSH

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 11W 24Vdc; 20W 250mA costante; max 13W 300mA costante; max 16W 350mA costante; max 18W 400mA costante; max 21W 450mA costante; max 23W 500mA costante; max 25W 550mA costante; max 27W 600mA costante; max 30W 650mA costante; max 32W 700mA costante; max 32W 750mA costante; max 20W 800mA costante; max 20W 850mA costante; max 20W 900mA costante; max 20W
Dimmerazione	0/1-10V, PUSH
IP alimentatore	IP20

AV00002406020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Potenza	60W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV00002412020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 120W
Potenza	120W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV00002418020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 180W
Potenza	180W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV0D024V03066

Alimentatore dimmerabile DALI 2

Input	115-230Vac 50-60 Hz
Output	24Vdc; 30W
Potenza	30W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V06066

Alimentatore dimmerabile DALI 2

Input	115-230Vac 50-60 Hz
Output	24Vdc; 60W
Potenza	60W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V10066

Alimentatore dimmerabile DALI 2

Input	115-230Vac 50-60 Hz
Output	24Vdc; 100W
Potenza	100W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V15066

Alimentatore dimmerabile DALI 2

Input	115-230Vac 50-60 Hz
Output	24Vdc; 150W
Potenza	150W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V20066

Alimentatore dimmerabile DALI 2

Input	115-230Vac 50-60 Hz
Output	24Vdc; 200W
Potenza	200W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V30066

Alimentatore dimmerabile DALI 2

Input	115-230Vac 50-60 Hz
Output	24Vdc; 300W
Potenza	300W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV24008IP54

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 8W
Dimmerazione	Non dimmerabile
IP alimentatore	IP54

AV24010IP20

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 10W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV24020IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV24040IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV24060IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV24060IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV24100IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 100W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV24150IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 150W
Potenza	150W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV24150IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV24240IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV24320IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

Elettronica di controllo (4)

Elettronica di controllo relativa al codice prodotto CP1900000050JH

ADV576DALIN1

Dimmer in bassa tensione

da ordinare in aggiunta all'alimentatore

Input	12-24-48Vdc
Output	Con ingresso a 12 Vdc:; 12Vdc; 144W Con ingresso a 24 Vdc:; 24Vdc; 288W Con ingresso a 48 Vdc:; 48Vdc; 576W
Dimmerazione	0/1-10V, PUSH, DALI, Potenziometro 10kΩ
IP alimentatore	IP20

ARVUNID2-01

Universal sequencer - Controller 4 canali in bassa tensione con uscita in tensione costante

da ordinare in aggiunta all'alimentatore

Input	12-24-48Vdc
Output	1 canale Con ingresso a 12 Vdc:; 12Vdc; 60W Con ingresso a 24 Vdc:; 24Vdc; 120W Con ingresso a 48 Vdc:; 48Vdc; 240W 2 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W Con ingresso a 48 Vdc:; 48Vdc; 480W 3 canali Con ingresso a 12 Vdc:; 12Vdc; 180W Con ingresso a 24 Vdc:; 24Vdc; 360W Con ingresso a 48 Vdc:; 48Vdc; 720W 4 canali Con ingresso a 12 Vdc:; 12Vdc; 192W Con ingresso a 24 Vdc:; 24Vdc; 384W Con ingresso a 48 Vdc:; 48Vdc; 768W
Dimmerazione	0/1-10V, PUSH, DALI (DT6), ON/OFF, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentatore	IP20

EC0CEN12445A20

Controller 4 canali in bassa tensione con uscita in tensione costante per CASAMBI

Bianco, bianco dinamico, RGB, RGBW o RGB+W
da ordinare in aggiunta all'alimentatore

Input	12-24Vdc 24Vdc 12Vdc
Output	1 canale Con ingresso a 12 Vdc:; 12Vdc; 60W Con ingresso a 24 Vdc:; 24Vdc; 120W 2 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W 3 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W 4 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W
Dimmerazione	PUSH, Casambi
IP alimentatore	IP20

EC0CEN1244DA20

Dimmer in bassa tensione per CASAMBI

da ordinare in aggiunta all'alimentatore

Input	12-24Vdc 24Vdc
Output	Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W
Dimmerazione	PUSH, Casambi
IP alimentatore	IP20

Input di comando (3)

TLC15

Radiocomando a 1 canale per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLC16

Radiocomando a 2 canali per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLC17

Radiocomando a 4 canali per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)
