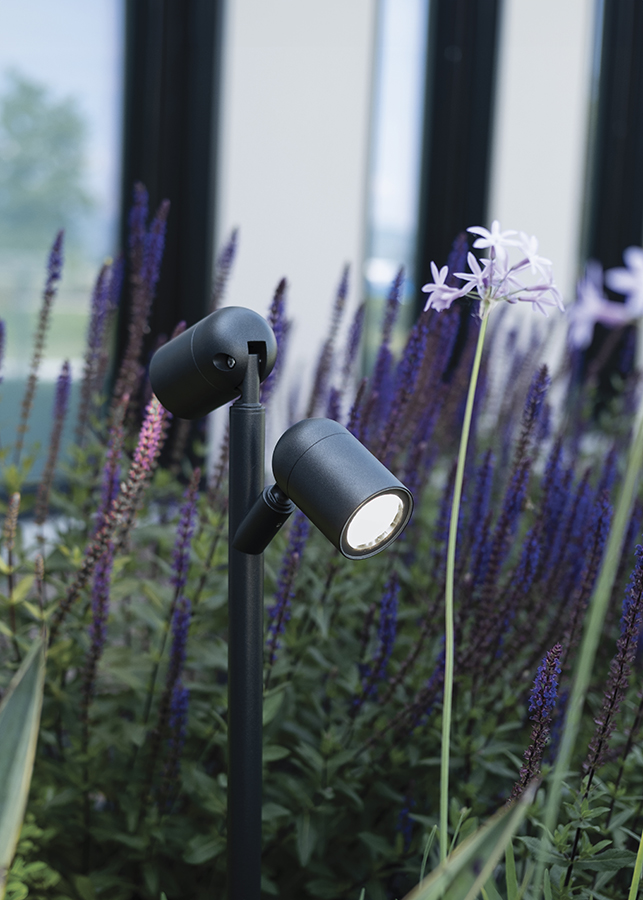

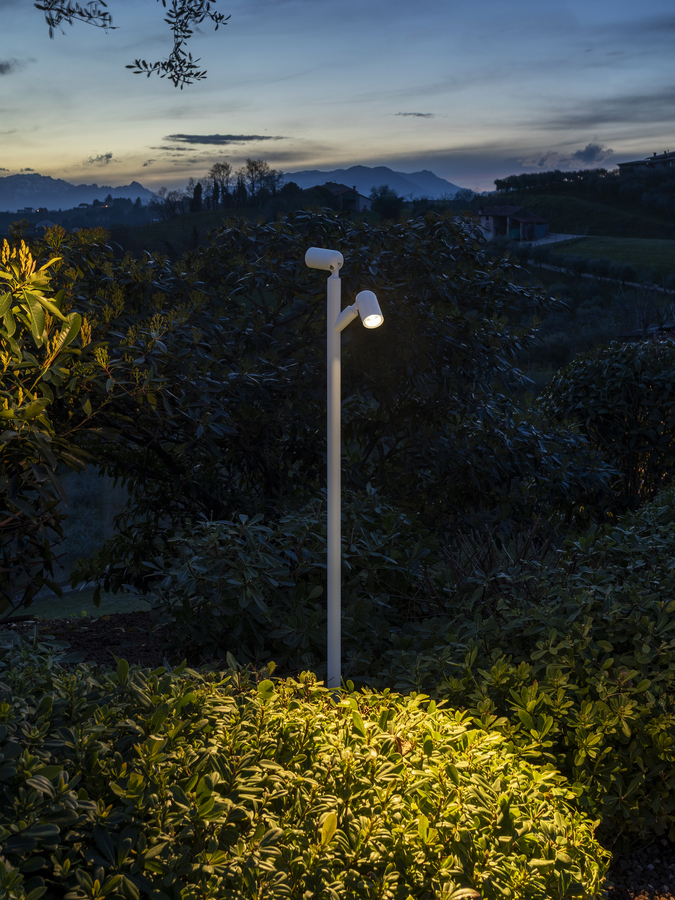

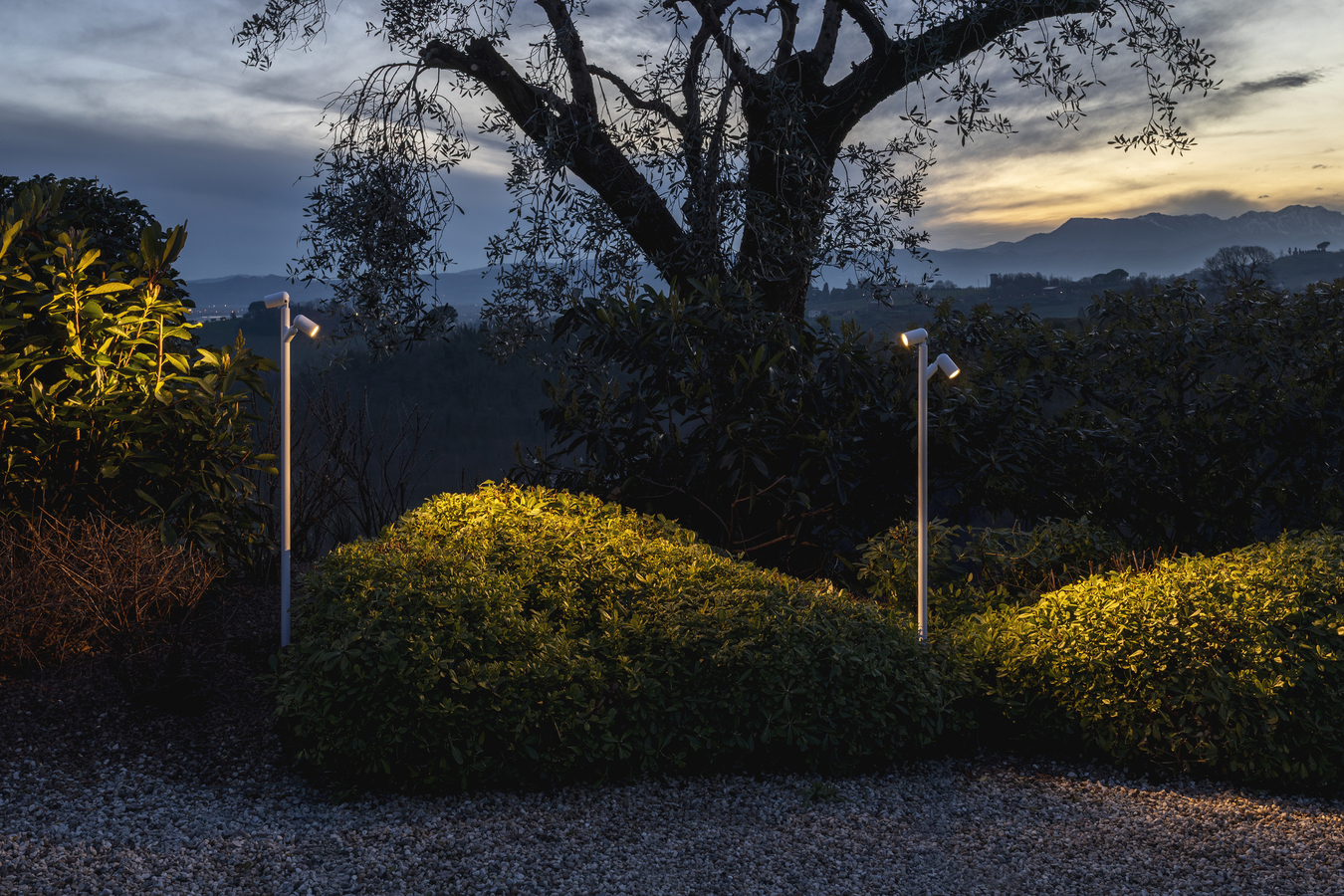

Pivot 2.9

Paletti da esterno

paletto da esterno - 10W / 14W 24Vdc - Ø60x96 mm

focale fissa
ottica 13°x68° orientabile di 360° mediante magnete in dotazione
zoom ottico manuale regolabile mediante magnete in dotazione

Dati tecnici

Stampa dati tecnici

Picchetto non incluso obbligatorio, il picchetto doppio necessita di due apparecchi illuminanti

kg 0,56
IP66
IK08

Installazione	paletto da esterno
Potenza assorbita	10W, 14W
Alimentazione	24Vdc
Flusso sorgente	1173 lm (3000K, 14W, CRI >90), 1397 lm (3000K, 14W, CRI 80), 821 lm (3000K, 10W, CRI >90), 978 lm (3000K, 10W, CRI 80)
Flusso emesso	1064 lm (3000K, 25°, 14W, CRI 80), 676 lm (3000K, 25°, 10W, CRI >90), 835 lm (3000K, 25°, 10W, CRI 80), 862 lm (3000K, 25°, 14W, CRI >90)
Scheda capitolato	Pivot 2.9 paletto da esterno; su superficie (picchetto); Potenza assorbita: 10W, 14W; Alimentazione: 24Vdc; Flusso sorgente: 1173 lm (3000K, 14W, CRI >90), 1397 lm (3000K, 14W, CRI 80), 821 lm (3000K, 10W, CRI >90), 978 lm (3000K, 10W, CRI 80); Flusso emesso: 1064 lm (3000K, 25°, 14W, CRI 80), 676 lm (3000K, 25°, 10W, CRI >90), 835 lm (3000K, 25°, 10W, CRI 80), 862 lm (3000K, 25°, 14W, CRI >90); 1 COB LED, 3 step MacAdam, 50000h L95 B10 (Ta 25°C); Colore LED: 2700K, 3000K, 4000K; Ottiche: 13°, 25°, 37°, orientabile 13°x68°, range ottico 15°—43°; CRI Indice resa cromatica: 80, >90; Materiale corpo: corpo realizzato in lega di alluminio ANTICORODAL EN AW 6082 a basso contenuto di rame per un'ottima resistenza alla corrosione, ricavato completamente da lavorazione tornitura CNC; Finiture: finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina, finitura di colore cor-ten ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina, finitura di colore verde minerale ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina, finitura di colore bianco ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina (RAL 9003); Finitura RAL su richiesta; Materiale schermo: vetro extrachiaro trasparente con serigrafia vetrificata di spessore 3 mm ad alta trasmittanza per garantire uniformità cromatica della luce e temprato per un’ottima resistenza ai graffi e agli urti; Guarnizioni: Le guarnizioni in gomma nitrilica NBR mantengono inalterato il grado IP dell'apparecchio garantendo resistenza nel tempo; Installazione: Doppia possibilità di installazione: picchetto con apparecchio illuminante singolo oppure picchetto con braccio doppio per supportare due corpi illuminanti. Il perno alla base dell’apparecchio illuminante garantisce flessibilità di orientamento dell’emissione luminosa.; alimentatore non incluso; incluso cavo in neoprene di 1,50/10 m H05RN-F 2x0,35/0,75 Ø6,3 mm; Grado di protezione: IP66; Grado di resistenza: IK08; Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; Temperatura di esercizio: -20°C — +45°C; Glow wire test: 960°; Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006; Classe di isolamento: classe III; Peso: 560 g; Dimensioni: Ø60x96 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: nido d’ape, WB03105 Cannocchiale standard - verde minerale, WB0310E Cannocchiale standard - bianco, WB0310H Cannocchiale standard - antracite, WB0310T Cannocchiale standard - cor-ten, WB03115 Cannocchiale asimmetrico - verde minerale, WB0311E Cannocchiale asimmetrico - bianco, WB0311H Cannocchiale asimmetrico -antracite, WB0311T Cannocchiale asimmetrico - cor-ten, WPA005 Picchetto per installazione a terra - h 500 mm - verde minerale, WPA00E Picchetto per installazione a terra - h 500 mm - bianco, WPA00H Picchetto per installazione a terra - h 500 mm - antracite, WPA00T Picchetto per installazione a terra - h 500 mm - cor-ten, WPA015 Picchetto per installazione a terra - h 800 mm - verde minerale, WPA01E Picchetto per installazione a terra - h 800 mm - bianco, WPA01H Picchetto per installazione a terra - h 800 mm - antracite, WPA01T Picchetto per installazione a terra - h 800 mm - cor-ten, WPA025 Picchetto per installazione a terra - h 1100 mm - verde minerale, WPA02E Picchetto per installazione a terra - h 1100 mm - bianco, WPA02H Picchetto per installazione a terra - h 1100 mm - antracite, WPA02T Picchetto per installazione a terra - h 1100 mm - cor-ten, WPA035 Picchetto doppio per installazione a terra - h 500 mm - verde minerale, WPA03E Picchetto doppio per installazione a terra - h 500 mm - bianco, WPA03H Picchetto doppio per installazione a terra - h 500 mm - antracite, WPA03T Picchetto doppio per installazione a terra - h 500 mm - cor-ten, WPA045 Picchetto doppio per installazione a terra - h 800 mm - verde minerale, WPA04E Picchetto doppio per installazione a terra - h 800 mm - bianco, WPA04H Picchetto doppio per installazione a terra - h 800 mm - antracite, WPA04T Picchetto doppio per installazione a terra - h 800 mm - cor-ten, WPA115 Picchetto doppio per installazione a terra - h 1100 mm - verde minerale, WPA11E Picchetto doppio per installazione a terra - h 1100 mm - bianco, WPA11H Picchetto doppio per installazione a terra - h 1100 mm - antracite, WPA11T Picchetto doppio per installazione a terra - h 1100 mm - cor-ten; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Pivot 2.9 paletto da esterno su superficie (picchetto) Potenza assorbita: 10W, 14W Alimentazione: 24Vdc Flusso sorgente: 1173 lm (3000K, 14W, CRI >90), 1397 lm (3000K, 14W, CRI 80), 821 lm (3000K, 10W, CRI >90), 978 lm (3000K, 10W, CRI 80) Flusso emesso: 1064 lm (3000K, 25°, 14W, CRI 80), 676 lm (3000K, 25°, 10W, CRI >90), 835 lm (3000K, 25°, 10W, CRI 80), 862 lm (3000K, 25°, 14W, CRI >90) 1 COB LED, 3 step MacAdam, 50000h L95 B10 (Ta 25°C) Colore LED: 2700K, 3000K, 4000K Ottiche: 13°, 25°, 37°, orientabile 13°x68°, range ottico 15°—43° CRI Indice resa cromatica: 80, >90 Materiale corpo: corpo realizzato in lega di alluminio ANTICORODAL EN AW 6082 a basso contenuto di rame per un'ottima resistenza alla corrosione, ricavato completamente da lavorazione tornitura CNC Finiture: finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina, finitura di colore cor-ten ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina, finitura di colore verde minerale ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina, finitura di colore bianco ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina (RAL 9003) Finitura RAL su richiesta Materiale schermo: vetro extrachiaro trasparente con serigrafia vetrificata di spessore 3 mm ad alta trasmittanza per garantire uniformità cromatica della luce e temprato per un’ottima resistenza ai graffi e agli urti Guarnizioni: Le guarnizioni in gomma nitrilica NBR mantengono inalterato il grado IP dell'apparecchio garantendo resistenza nel tempo Installazione: Doppia possibilità di installazione: picchetto con apparecchio illuminante singolo oppure picchetto con braccio doppio per supportare due corpi illuminanti. Il perno alla base dell’apparecchio illuminante garantisce flessibilità di orientamento dell’emissione luminosa. alimentatore non incluso incluso cavo in neoprene di 1,50/10 m H05RN-F 2x0,35/0,75 Ø6,3 mm Grado di protezione: IP66 Grado di resistenza: IK08 Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico Temperatura di esercizio: -20°C — +45°C Glow wire test: 960° Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006 Classe di isolamento: classe III Peso: 560 g Dimensioni: Ø60x96 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: nido d’ape, WB03105 Cannocchiale standard - verde minerale, WB0310E Cannocchiale standard - bianco, WB0310H Cannocchiale standard - antracite, WB0310T Cannocchiale standard - cor-ten, WB03115 Cannocchiale asimmetrico - verde minerale, WB0311E Cannocchiale asimmetrico - bianco, WB0311H Cannocchiale asimmetrico -antracite, WB0311T Cannocchiale asimmetrico - cor-ten, WPA005 Picchetto per installazione a terra - h 500 mm - verde minerale, WPA00E Picchetto per installazione a terra - h 500 mm - bianco, WPA00H Picchetto per installazione a terra - h 500 mm - antracite, WPA00T Picchetto per installazione a terra - h 500 mm - cor-ten, WPA015 Picchetto per installazione a terra - h 800 mm - verde minerale, WPA01E Picchetto per installazione a terra - h 800 mm - bianco, WPA01H Picchetto per installazione a terra - h 800 mm - antracite, WPA01T Picchetto per installazione a terra - h 800 mm - cor-ten, WPA025 Picchetto per installazione a terra - h 1100 mm - verde minerale, WPA02E Picchetto per installazione a terra - h 1100 mm - bianco, WPA02H Picchetto per installazione a terra - h 1100 mm - antracite, WPA02T Picchetto per installazione a terra - h 1100 mm - cor-ten, WPA035 Picchetto doppio per installazione a terra - h 500 mm - verde minerale, WPA03E Picchetto doppio per installazione a terra - h 500 mm - bianco, WPA03H Picchetto doppio per installazione a terra - h 500 mm - antracite, WPA03T Picchetto doppio per installazione a terra - h 500 mm - cor-ten, WPA045 Picchetto doppio per installazione a terra - h 800 mm - verde minerale, WPA04E Picchetto doppio per installazione a terra - h 800 mm - bianco, WPA04H Picchetto doppio per installazione a terra - h 800 mm - antracite, WPA04T Picchetto doppio per installazione a terra - h 800 mm - cor-ten, WPA115 Picchetto doppio per installazione a terra - h 1100 mm - verde minerale, WPA11E Picchetto doppio per installazione a terra - h 1100 mm - bianco, WPA11H Picchetto doppio per installazione a terra - h 1100 mm - antracite, WPA11T Picchetto doppio per installazione a terra - h 1100 mm - cor-ten Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	su superficie (picchetto)
Numero e tipo LED	1 COB LED, 3 step MacAdam, 50000h L95 B10 (Ta 25°C)
Colore LED	2700K, 3000K, 4000K
Ottiche	13°, 25°, 37°, orientabile 13°x68°, range ottico 15°—43°
CRI Indice resa cromatica	80, >90
Materiale corpo	corpo in alluminio anticorodal
Materiale schermo	schermo in vetro extrachiaro temprato trasparente e serigrafato
Finiture	antracite, cor-ten, verde minerale, bianco
Alimentatore	alimentatore non incluso
Cavi di alimentazione	incluso cavo in neoprene di 1,50/10 m H05RN-F 2x0,35/0,75 Ø6,3 mm
Grado di protezione	IP66
Grado di resistenza	IK08
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

Gallery

Accessori e alimentatori

Accessori (33)

Picchetti e steli

Accessori d'installazione non inclusi obbligatori WPA005 Picchetto per installazione a terra - h 500 mm - verde minerale Da ordinare contestualmente all’apparecchio illuminante	Accessori d'installazione non inclusi obbligatori WPA00E Picchetto per installazione a terra - h 500 mm - bianco Da ordinare contestualmente all’apparecchio illuminante
Accessori d'installazione non inclusi obbligatori WPA00H Picchetto per installazione a terra - h 500 mm - antracite Da ordinare contestualmente all’apparecchio illuminante	Accessori d'installazione non inclusi obbligatori WPA00T Picchetto per installazione a terra - h 500 mm - cor-ten Da ordinare contestualmente all’apparecchio illuminante
Accessori d'installazione non inclusi obbligatori WPA015 Picchetto per installazione a terra - h 800 mm - verde minerale Da ordinare contestualmente all’apparecchio illuminante	Accessori d'installazione non inclusi obbligatori WPA01E Picchetto per installazione a terra - h 800 mm - bianco Da ordinare contestualmente all’apparecchio illuminante
Accessori d'installazione non inclusi obbligatori WPA01H Picchetto per installazione a terra - h 800 mm - antracite Da ordinare contestualmente all’apparecchio illuminante	Accessori d'installazione non inclusi obbligatori WPA01T Picchetto per installazione a terra - h 800 mm - cor-ten Da ordinare contestualmente all’apparecchio illuminante
Accessori d'installazione non inclusi obbligatori WPA025 Picchetto per installazione a terra - h 1100 mm - verde minerale Da ordinare contestualmente all’apparecchio illuminante	Accessori d'installazione non inclusi obbligatori WPA02E Picchetto per installazione a terra - h 1100 mm - bianco Da ordinare contestualmente all’apparecchio illuminante
Accessori d'installazione non inclusi obbligatori WPA02H Picchetto per installazione a terra - h 1100 mm - antracite Da ordinare contestualmente all’apparecchio illuminante	Accessori d'installazione non inclusi obbligatori WPA02T Picchetto per installazione a terra - h 1100 mm - cor-ten Da ordinare contestualmente all’apparecchio illuminante
Accessori d'installazione non inclusi obbligatori WPA035 Picchetto doppio per installazione a terra - h 500 mm - verde minerale Da ordinare contestualmente a due corpi illuminanti	Accessori d'installazione non inclusi obbligatori WPA03E Picchetto doppio per installazione a terra - h 500 mm - bianco Da ordinare contestualmente a due corpi illuminanti
Accessori d'installazione non inclusi obbligatori WPA03H Picchetto doppio per installazione a terra - h 500 mm - antracite Da ordinare contestualmente a due corpi illuminanti	Accessori d'installazione non inclusi obbligatori WPA03T Picchetto doppio per installazione a terra - h 500 mm - cor-ten Da ordinare contestualmente a due corpi illuminanti
Accessori d'installazione non inclusi obbligatori WPA045 Picchetto doppio per installazione a terra - h 800 mm - verde minerale Da ordinare contestualmente a due corpi illuminanti	Accessori d'installazione non inclusi obbligatori WPA04E Picchetto doppio per installazione a terra - h 800 mm - bianco Da ordinare contestualmente a due corpi illuminanti
Accessori d'installazione non inclusi obbligatori WPA04H Picchetto doppio per installazione a terra - h 800 mm - antracite Da ordinare contestualmente a due corpi illuminanti	Accessori d'installazione non inclusi obbligatori WPA04T Picchetto doppio per installazione a terra - h 800 mm - cor-ten Da ordinare contestualmente a due corpi illuminanti
Accessori d'installazione non inclusi obbligatori WPA115 Picchetto doppio per installazione a terra - h 1100 mm - verde minerale Da ordinare contestualmente a due corpi illuminanti	Accessori d'installazione non inclusi obbligatori WPA11E Picchetto doppio per installazione a terra - h 1100 mm - bianco Da ordinare contestualmente a due corpi illuminanti
Accessori d'installazione non inclusi obbligatori WPA11H Picchetto doppio per installazione a terra - h 1100 mm - antracite Da ordinare contestualmente a due corpi illuminanti	Accessori d'installazione non inclusi obbligatori WPA11T Picchetto doppio per installazione a terra - h 1100 mm - cor-ten Da ordinare contestualmente a due corpi illuminanti

Nido d’ape

Aggiungi l’accessorio ottico nel Genera Codice

nido d’ape

integrato nel corpo illuminante

Il nido d’ape è applicabile su tutte le ottiche ad eccezione delle ottiche 50° sharp, 13°x68° e range ottico 15°÷43°

Cannocchiali

WB03105 Cannocchiale standard - verde minerale	WB0310E Cannocchiale standard - bianco
WB0310H Cannocchiale standard - antracite	WB0310T Cannocchiale standard - cor-ten
WB03115 Cannocchiale asimmetrico - verde minerale	WB0311E Cannocchiale asimmetrico - bianco
WB0311H Cannocchiale asimmetrico -antracite	WB0311T Cannocchiale asimmetrico - cor-ten

Cavi

Scegli il cavo di alimentazione nel Genera Codice

Alimentatori (22)

ACUNI020T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 16W 250mA costante; max 13W 350mA costante; max 19W 400mA costante; max 20W 450mA costante; max 20W 500mA costante; max 20W 550mA costante; max 20W 600mA costante; max 20W 700mA costante; max 20W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AD020DALIT1

Alimentatore dimmerabile DALI

Output	24Vdc; 16W 250mA costante; max 10W 350mA costante; max 15W 400mA costante; max 17W 450mA costante; max 19W 500mA costante; max 20W 550mA costante; max 20W 600mA costante; max 20W 700mA costante; max 20W
Dimmerazione	DALI, ON/OFF
IP alimentatore	IP20

AD032TLT1

Alimentatore dimmerabile PUSH, taglio di fase

Input	230Vac 50-60 Hz
Output	24Vdc; 20W 12Vdc; 10W 28Vdc; 22W 350mA costante; max 17W 500mA costante; max 24W 550mA costante; max 25W 700mA costante; max 32W 750mA costante; max 32W
Dimmerazione	PUSH, Taglio di fase, ON/OFF
IP alimentatore	IP20

ADUNITC

Alimentatore dimmerabile 1-10V+PUSH

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W 12Vdc; 11W 250mA costante; max 13W 300mA costante; max 16W 350mA costante; max 18W 400mA costante; max 21W 450mA costante; max 23W 500mA costante; max 25W 550mA costante; max 27W 600mA costante; max 30W 650mA costante; max 32W 700mA costante; max 32W 750mA costante; max 20W 800mA costante; max 20W 850mA costante; max 20W 900mA costante; max 20W
Dimmerazione	0/1-10V, PUSH, ON/OFF
IP alimentatore	IP20

AV00002406020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Potenza	60W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV00002412020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 120W
Potenza	120W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV00002418020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 180W
Potenza	180W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV0D024V03066

Alimentatore dimmerabile DALI 2 + PUSH

Input	230Vac 50-60 Hz
Output	24Vdc; 30W
Potenza	30W
Dimmerazione	PUSH, DALI-2
IP alimentatore	IP66

AV0D024V06066

Alimentatore dimmerabile DALI 2 + PUSH

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Potenza	60W
Dimmerazione	PUSH, DALI-2
IP alimentatore	IP66

AV0D024V10066

Alimentatore dimmerabile DALI 2 + PUSH

Input	230Vac 50-60 Hz
Output	24Vdc; 100W
Potenza	100W
Dimmerazione	PUSH, DALI-2
IP alimentatore	IP66

AV0D024V15066

Alimentatore dimmerabile DALI 2 + PUSH

Input	230Vac 50-60 Hz
Output	24Vdc; 150W
Potenza	150W
Dimmerazione	PUSH, DALI-2
IP alimentatore	IP66

AV0D024V20066

Alimentatore dimmerabile DALI 2 + PUSH

Input	230Vac 50-60 Hz
Output	24Vdc; 200W
Potenza	200W
Dimmerazione	PUSH, DALI-2
IP alimentatore	IP66

AV0D024V30066

Alimentatore dimmerabile DALI 2 + PUSH

Input	230Vac 50-60 Hz
Output	24Vdc; 300W
Potenza	300W
Dimmerazione	PUSH, DALI-2
IP alimentatore	IP66

AV24020IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24040IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24060IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24060IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24100IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 100W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24150IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 150W
Potenza	150W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24150IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24240IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24320IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Dimmerazione	ON/OFF
IP alimentatore	IP67

Elettronica di controllo (4)

ADV576DALIN1

Dimmer in bassa tensione

da ordinare in aggiunta all'alimentatore

Input	12-24-48Vdc
Output	Con ingresso a 24 Vdc:; 24Vdc; 288W Con ingresso a 12 Vdc:; 12Vdc; 144W Con ingresso a 48 Vdc:; 48Vdc; 576W
Dimmerazione	0/1-10V, PUSH, DALI, Potenziometro 10kΩ
IP alimentatore	IP20

ARVUNID2-01

Universal sequencer - Controller 4 canali in bassa tensione con uscita in tensione costante

da ordinare in aggiunta all'alimentatore

Input	12-24-48Vdc
Output	1 canale Con ingresso a 24 Vdc:; 24Vdc; 120W Con ingresso a 12 Vdc:; 12Vdc; 60W Con ingresso a 48 Vdc:; 48Vdc; 240W 2 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W Con ingresso a 48 Vdc:; 48Vdc; 480W 3 canali Con ingresso a 12 Vdc:; 12Vdc; 180W Con ingresso a 24 Vdc:; 24Vdc; 360W Con ingresso a 48 Vdc:; 48Vdc; 720W 4 canali Con ingresso a 12 Vdc:; 12Vdc; 192W Con ingresso a 24 Vdc:; 24Vdc; 384W Con ingresso a 48 Vdc:; 48Vdc; 768W
Dimmerazione	0/1-10V, PUSH, DALI (DT6), ON/OFF, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentatore	IP20

EC0CEN12445A20

Controller 4 canali in bassa tensione con uscita in tensione costante per CASAMBI

Bianco, bianco dinamico, RGB, RGBW o RGB+W
da ordinare in aggiunta all'alimentatore

Input	12-24Vdc 24Vdc
Output	1 canale Con ingresso a 24 Vdc:; 24Vdc; 120W Con ingresso a 12 Vdc:; 12Vdc; 60W 2 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W 3 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W 4 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W
Dimmerazione	PUSH, Casambi
IP alimentatore	IP20

EC0CEN1244DA20

Dimmer in bassa tensione per CASAMBI

da ordinare in aggiunta all'alimentatore

Input	12-24Vdc 24Vdc
Output	Con ingresso a 24 Vdc:; 24Vdc; 240W Con ingresso a 12 Vdc:; 12Vdc; 120W
Dimmerazione	PUSH, Casambi
IP alimentatore	IP20

Input di comando (4)

TLC15

Radiocomando a 1 canale per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLC16

Radiocomando a 2 canali per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLC17

Radiocomando a 4 canali per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLR07

Ricevente a 2 canali per radiocomando TLC15, TLC16, TLC17

(1/2 pulsanti NA)

Input	110-230Vac 50/60Hz
Output	2 contatti puliti
Grado di protezione	IP20
Dimensioni	58x43x21 mm
Foro d’incasso	Ø50 mm
