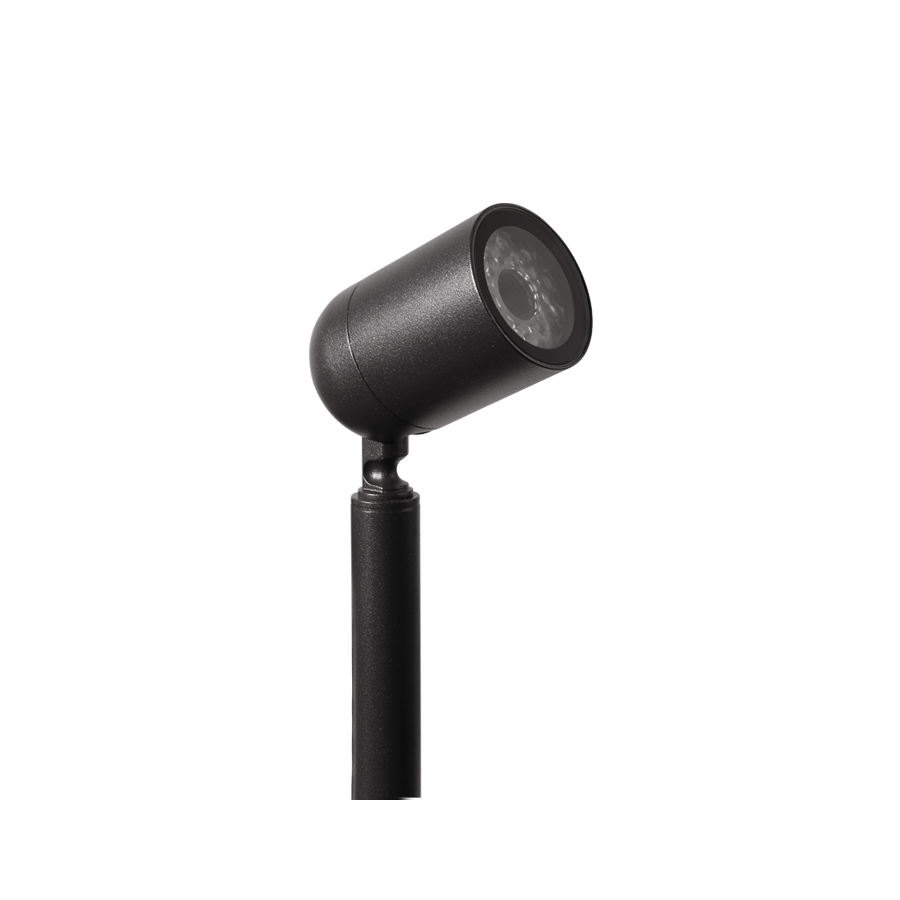

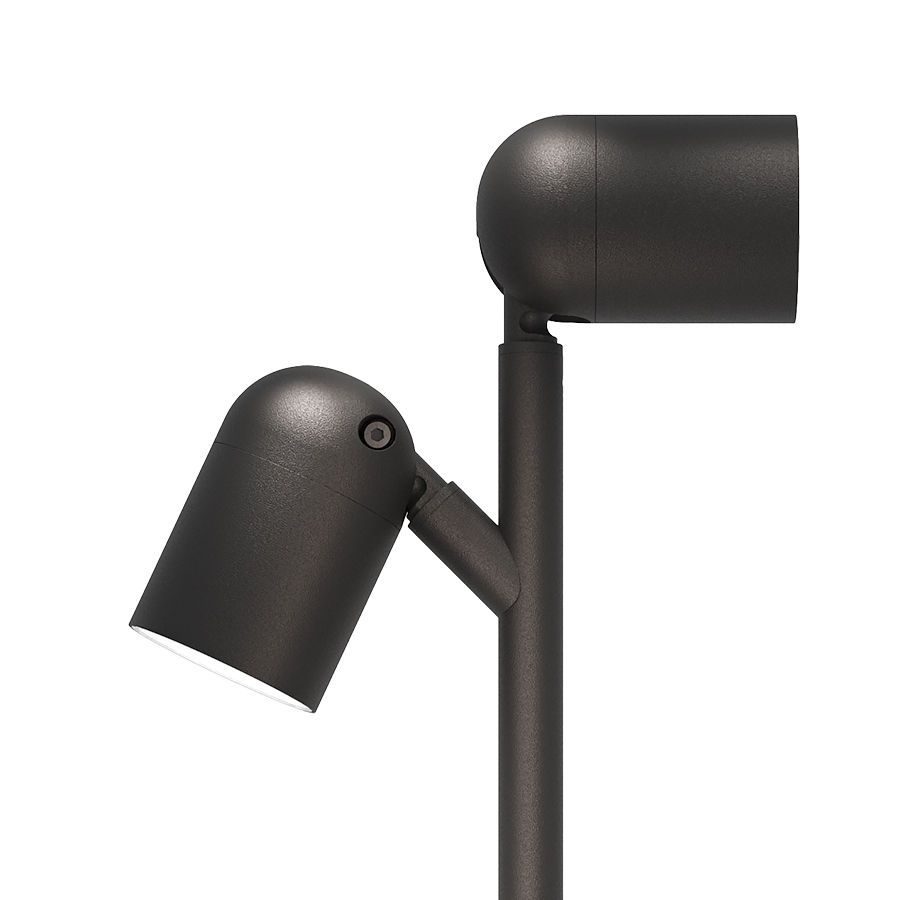

Pivot 3.9

Paletti da esterno

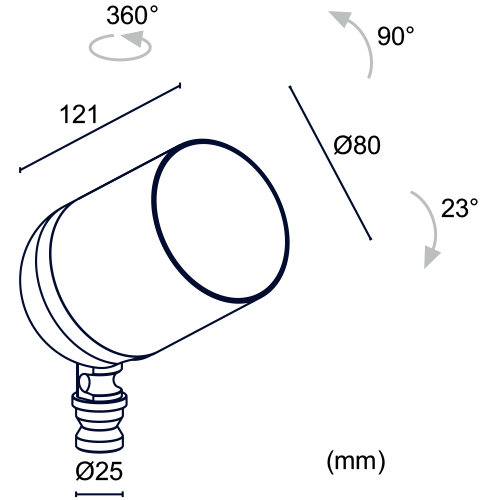

paletto da esterno - 25W 24Vdc - Ø80x123 mm

  • focale fissa

    focale fissa

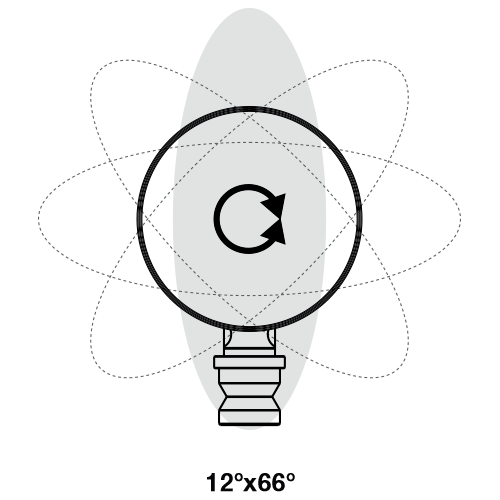

  • ottica 12°x66° orientabile di 360° mediante magnete in dotazione

    ottica 12°x66° orientabile di 360° mediante magnete in dotazione

  • zoom ottico manuale regolabile mediante magnete in dotazione

    zoom ottico manuale regolabile mediante magnete in dotazione

Genera codice

Dati tecnici

Stampa dati tecnici
Picchetto non incluso obbligatorio, il picchetto doppio necessita di due apparecchi illuminanti
  • marchio di conformità CE per l’Unione Europea
  • marchio di conformità UKCA per la Gran Bretagna
  • apparecchio illuminante a tecnologia LED
  • classe III di isolamento elettrico
  • peso lordo
    kg 0.960
  • IP66
  • IK08
  • IPS
  • finitura RAL su richiesta
  • F
Installazione paletto da esterno
Potenza assorbita 25W
Alimentazione 24Vdc
Flusso sorgente 1890 lm (3000K, 25W, CRI 90),
2175 lm (3000K, 25W, CRI 80)
Flusso emesso 1575 lm (3000K, 13°,25W, CRI 90),
1818 lm (3000K, 13° 25W, CRI 80)
Scheda capitolato

Copiato

Montaggio su superficie (picchetto)
Numero e tipo LED 1 COB LED, 2 step MacAdam, 55000h L70 B10 (Ta 25°C)
Colore LED 2700K, 3000K, 4000K
Ottiche 13°, 29°, 42°, 59°, orientabile 12°x66°, range ottico 15°—38°
CRI Indice resa cromatica 80, >90
Materiale corpo corpo in alluminio anticorodal
Materiale schermo schermo in vetro extrachiaro temprato e serigrafato
Finiture antracite, bianco, cor-ten, verde minerale
Alimentatore alimentatore non incluso
Cavi di alimentazione incluso cavo in neoprene di 1,50/10 m H05RN-F 2x0,35/0,75 Ø6,3 mm
Gestione Casambi
Grado di protezione IP66
Grado di resistenza IK08
Stato Disponibile

Leggi tutto

Chiudi

Accessori e alimentatori

Accessori (34)

Picchetti e steli

Accessori d'installazione non inclusi obbligatori

WPA055

Picchetto per installazione a terra - h 500 mm - verde minerale

Da ordinare contestualmente all’apparecchio illuminante

Accessori d'installazione non inclusi obbligatori

WPA05E

Picchetto per installazione a terra - h 500 mm - bianco

Da ordinare contestualmente all’apparecchio illuminante

Accessori d'installazione non inclusi obbligatori

WPA05H

Picchetto per installazione a terra - h 500 mm - antracite

Da ordinare contestualmente all’apparecchio illuminante

Accessori d'installazione non inclusi obbligatori

WPA05T

Picchetto per installazione a terra - h 500 mm - cor-ten

Da ordinare contestualmente all’apparecchio illuminante

Accessori d'installazione non inclusi obbligatori

WPA065

Picchetto per installazione a terra - h 800 mm - verde minerale

Da ordinare contestualmente all’apparecchio illuminante

Accessori d'installazione non inclusi obbligatori

WPA06E

Picchetto per installazione a terra - h 800 mm - bianco

Da ordinare contestualmente all’apparecchio illuminante

Accessori d'installazione non inclusi obbligatori

WPA06H

Picchetto per installazione a terra - h 800 mm - antracite

Da ordinare contestualmente all’apparecchio illuminante

Accessori d'installazione non inclusi obbligatori

WPA06T

Picchetto per installazione a terra - h 800 mm - cor-ten

Da ordinare contestualmente all’apparecchio illuminante

Accessori d'installazione non inclusi obbligatori

WPA075

Picchetto per installazione a terra - h 1100 mm - verde minerale

Da ordinare contestualmente all’apparecchio illuminante

Accessori d'installazione non inclusi obbligatori

WPA07E

Picchetto per installazione a terra - h 1100 mm - bianco

Da ordinare contestualmente all’apparecchio illuminante

Accessori d'installazione non inclusi obbligatori

WPA07H

Picchetto per installazione a terra - h 1100 mm - antracite

Da ordinare contestualmente all’apparecchio illuminante

Accessori d'installazione non inclusi obbligatori

WPA07T

Picchetto per installazione a terra - h 1100 mm - cor-ten

Da ordinare contestualmente all’apparecchio illuminante

Accessori d'installazione non inclusi obbligatori

WPA085

Picchetto doppio per installazione a terra - h 500 mm - verde minerale

Da ordinare contestualmente a due corpi illuminanti

Accessori d'installazione non inclusi obbligatori

WPA08E

Picchetto doppio per installazione a terra - h 500 mm - bianco

Da ordinare contestualmente a due corpi illuminanti

Accessori d'installazione non inclusi obbligatori

WPA08H

Picchetto doppio per installazione a terra - h 500 mm - antracite

Da ordinare contestualmente a due corpi illuminanti

Accessori d'installazione non inclusi obbligatori

WPA08T

Picchetto doppio per installazione a terra - h 500 mm - cor-ten

Da ordinare contestualmente a due corpi illuminanti

Accessori d'installazione non inclusi obbligatori

WPA095

Picchetto doppio per installazione a terra - h 800 mm - verde minerale

Da ordinare contestualmente a due corpi illuminanti

Accessori d'installazione non inclusi obbligatori

WPA09E

Picchetto doppio per installazione a terra - h 800 mm - bianco

Da ordinare contestualmente a due corpi illuminanti

Accessori d'installazione non inclusi obbligatori

WPA09H

Picchetto doppio per installazione a terra - h 800 mm - antracite

Da ordinare contestualmente a due corpi illuminanti

Accessori d'installazione non inclusi obbligatori

WPA09T

Picchetto doppio per installazione a terra - h 800 mm - cor-ten

Da ordinare contestualmente a due corpi illuminanti

Accessori d'installazione non inclusi obbligatori

WPA105

Picchetto doppio per installazione a terra - h 1100 mm - verde minerale

Da ordinare contestualmente a due corpi illuminanti

Accessori d'installazione non inclusi obbligatori

WPA10E

Picchetto doppio per installazione a terra - h 1100 mm - bianco

Da ordinare contestualmente a due corpi illuminanti

Accessori d'installazione non inclusi obbligatori

WPA10H

Picchetto doppio per installazione a terra - h 1100 mm - antracite

Da ordinare contestualmente a due corpi illuminanti

Accessori d'installazione non inclusi obbligatori

WPA10T

Picchetto doppio per installazione a terra - h 1100 mm - cor-ten

Da ordinare contestualmente a due corpi illuminanti

Nido d’ape

Aggiungi l’accessorio ottico nel Genera Codice

nido d’ape

integrato nel corpo illuminante

Il nido d’ape è applicabile su tutte le ottiche ad eccezione delle ottiche 12°x66° e range ottico 15°÷38°

Cannocchiali

WBA165

Cannocchiale standard - verde minerale

WBA16E

Cannocchiale standard - bianco

WBA16H

Cannocchiale standard - antracite

WBA16T

Cannocchiale standard - cor-ten

WBA175

Cannocchiale asimmetrico - verde minerale

WBA17E

Cannocchiale asimmetrico - bianco

WBA17H

Cannocchiale asimmetrico - antracite

WBA17T

Cannocchiale asimmetrico - cor-ten

Ricambi

WE0201

Magnete per ottica orientabile e zoom ottico

Cavi

Scegli il cavo di alimentazione nel Genera Codice

Alimentatori (17)

AV00002406020

Alimentatore in tensione ON/OFF

Input230Vac 50-60 Hz
Output24Vdc; 60W ✓
Potenza60W
DimmerazioneNon dimmerabile
IP alimentatoreIP20

AV00002412020

Alimentatore in tensione ON/OFF

Input230Vac 50-60 Hz
Output24Vdc; 120W ✓
Potenza120W
DimmerazioneNon dimmerabile
IP alimentatoreIP20

AV00002418020

Alimentatore in tensione ON/OFF

Input230Vac 50-60 Hz
Output24Vdc; 180W ✓
Potenza180W
DimmerazioneNon dimmerabile
IP alimentatoreIP20

AV0D024V03066

Alimentatore dimmerabile DALI 2

Input230Vac 50-60 Hz
Output24Vdc; 30W ✓
Potenza30W
DimmerazioneDALI-2
IP alimentatoreIP66

AV0D024V06066

Alimentatore dimmerabile DALI 2

Input230Vac 50-60 Hz
Output24Vdc; 60W ✓
Potenza60W
DimmerazioneDALI-2
IP alimentatoreIP66

AV0D024V10066

Alimentatore dimmerabile DALI 2

Input230Vac 50-60 Hz
Output24Vdc; 100W ✓
Potenza100W
DimmerazioneDALI-2
IP alimentatoreIP66

AV0D024V15066

Alimentatore dimmerabile DALI 2

Input230Vac 50-60 Hz
Output24Vdc; 150W ✓
Potenza150W
DimmerazioneDALI-2
IP alimentatoreIP66

AV0D024V20066

Alimentatore dimmerabile DALI 2

Input230Vac 50-60 Hz
Output24Vdc; 200W ✓
Potenza200W
DimmerazioneDALI-2
IP alimentatoreIP66

AV0D024V30066

Alimentatore dimmerabile DALI 2

Input230Vac 50-60 Hz
Output24Vdc; 300W ✓
Potenza300W
DimmerazioneDALI-2
IP alimentatoreIP66

AV24040IP67

Alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc; 40W ✓
DimmerazioneNon dimmerabile
IP alimentatoreIP67

AV24060IP20

Alimentatore in tensione ON/OFF

Input230Vac 50-60 Hz
Output24Vdc; 60W ✓
DimmerazioneNon dimmerabile
IP alimentatoreIP20

AV24060IP67

Alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc; 60W ✓
DimmerazioneNon dimmerabile
IP alimentatoreIP67

AV24100IP20

Alimentatore in tensione ON/OFF

Input230Vac 50-60 Hz
Output24Vdc; 100W ✓
DimmerazioneNon dimmerabile
IP alimentatoreIP20

AV24150IP20

Alimentatore in tensione ON/OFF

Input230Vac 50-60 Hz
Output24Vdc; 150W ✓
Potenza150W
DimmerazioneNon dimmerabile
IP alimentatoreIP20

AV24150IP67

Alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc; 150W ✓
DimmerazioneNon dimmerabile
IP alimentatoreIP67

AV24240IP67

Alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc; 240W ✓
DimmerazioneNon dimmerabile
IP alimentatoreIP67

AV24320IP67

Alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc; 320W ✓
DimmerazioneNon dimmerabile
IP alimentatoreIP67

Elettronica di controllo (4)

ADV576DALIN1

Dimmer in bassa tensione

da ordinare in aggiunta all'alimentatore

Input12-24-48Vdc
OutputCon ingresso a 12 Vdc:; 12Vdc; 144W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 288W ✓
Con ingresso a 48 Vdc:; 48Vdc; 576W ⚠
Dimmerazione0/1-10V, PUSH, DALI, Potenziometro 10kΩ
IP alimentatoreIP20

ARVUNID2-01

Universal sequencer - Controller 4 canali in bassa tensione con uscita in tensione costante

da ordinare in aggiunta all'alimentatore

Input12-24-48Vdc
Output

1 canale

Con ingresso a 12 Vdc:; 12Vdc; 60W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 120W ✓
Con ingresso a 48 Vdc:; 48Vdc; 240W ⚠

2 canali

Con ingresso a 12 Vdc:; 12Vdc; 120W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 240W ⚠
Con ingresso a 48 Vdc:; 48Vdc; 480W ⚠

3 canali

Con ingresso a 12 Vdc:; 12Vdc; 180W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 360W ⚠
Con ingresso a 48 Vdc:; 48Vdc; 720W ⚠

4 canali

Con ingresso a 12 Vdc:; 12Vdc; 192W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 384W ⚠
Con ingresso a 48 Vdc:; 48Vdc; 768W ⚠
Dimmerazione0/1-10V, PUSH, DALI (DT6), ON/OFF, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentatoreIP20

EC0CEN12445A20

Controller 4 canali in bassa tensione con uscita in tensione costante per CASAMBI

Bianco, bianco dinamico, RGB, RGBW o RGB+W
da ordinare in aggiunta all'alimentatore

Input12-24Vdc
24Vdc
Output

1 canale

Con ingresso a 12 Vdc:; 12Vdc; 60W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 120W ✓

2 canali

Con ingresso a 12 Vdc:; 12Vdc; 120W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 240W ⚠

3 canali

Con ingresso a 12 Vdc:; 12Vdc; 120W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 240W ⚠

4 canali

Con ingresso a 12 Vdc:; 12Vdc; 120W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 240W ⚠
DimmerazionePUSH, Casambi
IP alimentatoreIP20

EC0CEN1244DA20

Dimmer in bassa tensione per CASAMBI

da ordinare in aggiunta all'alimentatore

Input12-24Vdc
24Vdc
OutputCon ingresso a 12 Vdc:; 12Vdc; 120W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 240W ✓
DimmerazionePUSH, Casambi
IP alimentatoreIP20

Input di comando (4)
