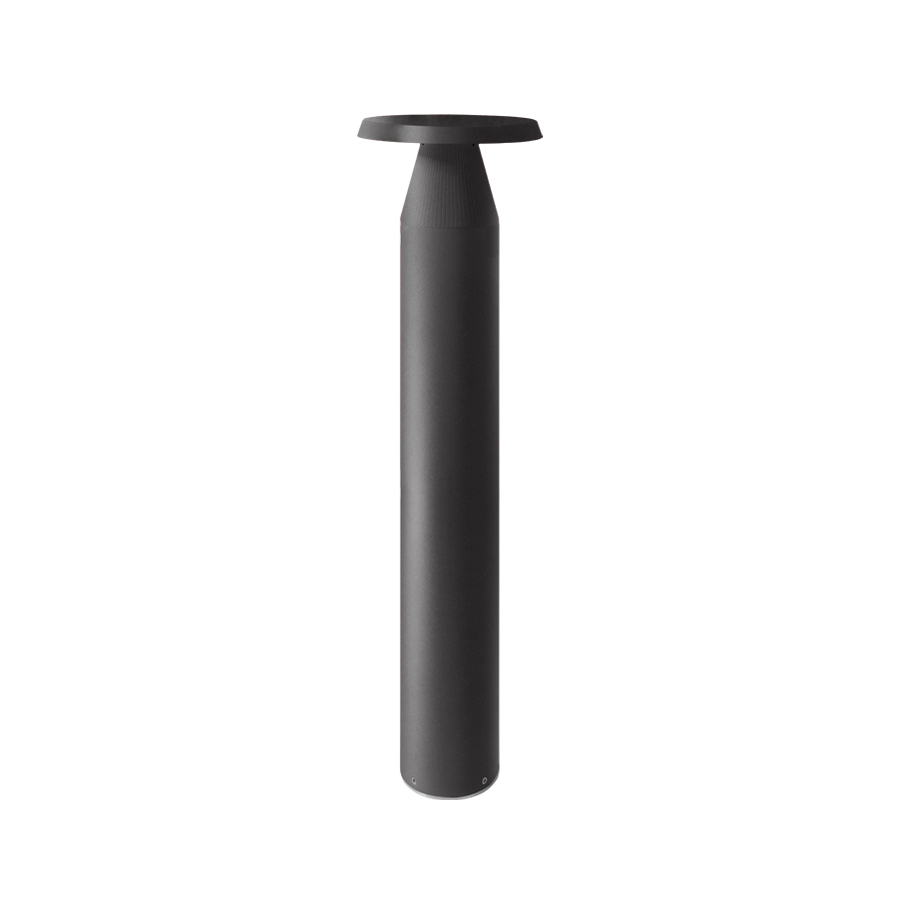

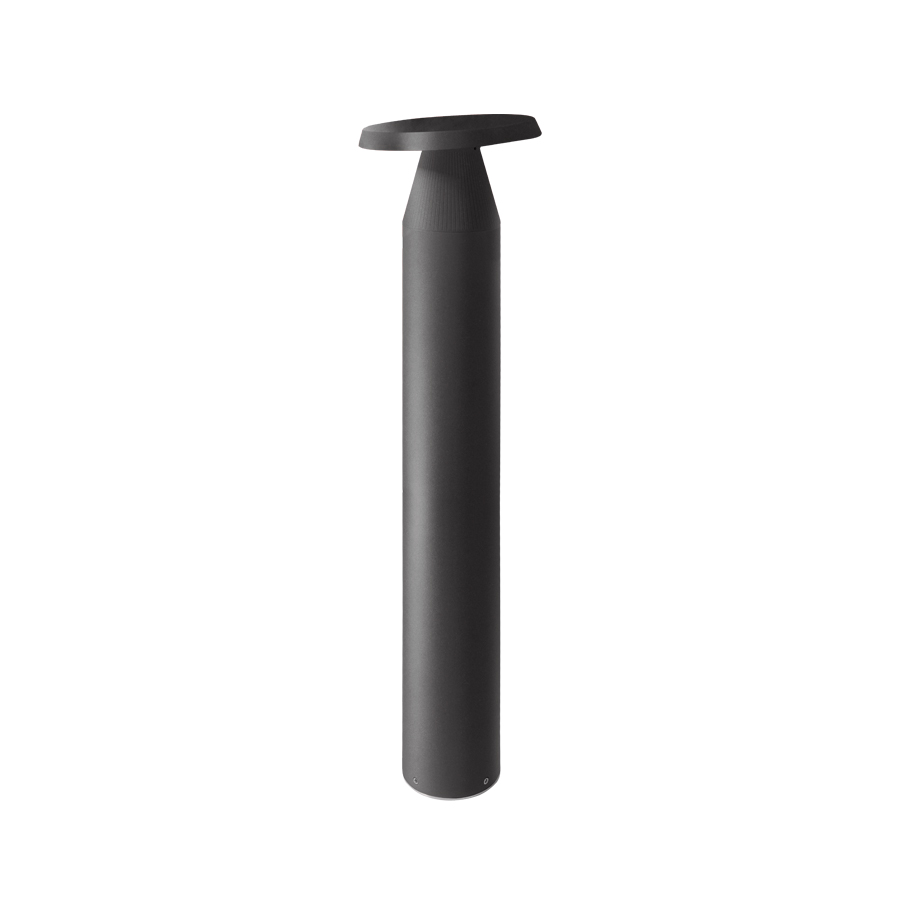

Olo 1.0

paletto da esterno - 14W (180°), 19W (360°) 230Vac - ottica radiale - DALI 2 (DT6 - 2 indirizzi) - 800 mm

Dati tecnici

Stampa dati tecnici

Aggiornato a LL10100D005RAH

kg 6,20
IP66
IK10

Installazione	paletto da esterno
Potenza assorbita	14W
Alimentazione	230Vac
Flusso sorgente	2240 lm (3000K, 14W)
Flusso emesso	1460 lm (3000K, 180°, 14W)
Scheda capitolato	Olo 1.0 codice: LL10100D005RAH paletto da esterno; su superficie (pavimento); Potenza assorbita: 14W; Alimentazione: 230Vac; Flusso sorgente: 2240 lm (3000K, 14W); Flusso emesso: 1460 lm (3000K, 180°, 14W); 72 mid power LED, 3 step MacAdam, 60000h L90 B10 (Ta 25°C); Colore LED: 3000K; Ottiche: radiale 180°; CRI Indice resa cromatica: 80; Materiale corpo: testa realizzata in lega di alluminio EN AB 47100 a basso contenuto di rame per un'ottima resistenza alla corrosione, ricavata da pressofusione. Colonna in lega di alluminio 6082 ricavato da estrusione e piastra di fissaggio in acciaio inox 316L; Finiture: finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive); Finitura RAL su richiesta; Materiale schermo: schermo realizzato in policarbonato ottico con rivestimento anti UV caratterizzato da un'ottima resistenza agli urti; Guarnizioni: le guarnizioni in silicone ricotto garantiscono nel tempo una massima resistenza ai raggi UV e una inalterabilità delle caratteristiche meccaniche; alimentatore integrato; inclusi due cavi in neoprene di 0,30 m H05RN-F 2x1,00 Ø6,7 mm e H05RN-F 2x0,75 Ø6,4 mm; Gestione: DALI-2 (DT6); Grado di protezione: IP66; Grado di resistenza: IK10; Sistemi di protezione: SPD (Surge Protection Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all'impianto, quali sovratensioni. In particolare questo dispositivo è specifico per fenomeni gravosi e ad alto contenuto energetico; Temperatura di esercizio: -20°C — +50°C; Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe II; Peso: 6200 g; Dimensioni: Ø206x800 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WFA02 Connettore a 3 vie tipo H (82x53.3x28 mm), WFA06 Connettore maschio-femmina a 2 poli, WULL10A0 Kit tirafondi; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Olo 1.0 codice: LL10100D005RAH paletto da esterno su superficie (pavimento) Potenza assorbita: 14W Alimentazione: 230Vac Flusso sorgente: 2240 lm (3000K, 14W) Flusso emesso: 1460 lm (3000K, 180°, 14W) 72 mid power LED, 3 step MacAdam, 60000h L90 B10 (Ta 25°C) Colore LED: 3000K Ottiche: radiale 180° CRI Indice resa cromatica: 80 Materiale corpo: testa realizzata in lega di alluminio EN AB 47100 a basso contenuto di rame per un'ottima resistenza alla corrosione, ricavata da pressofusione. Colonna in lega di alluminio 6082 ricavato da estrusione e piastra di fissaggio in acciaio inox 316L Finiture: finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) Finitura RAL su richiesta Materiale schermo: schermo realizzato in policarbonato ottico con rivestimento anti UV caratterizzato da un'ottima resistenza agli urti Guarnizioni: le guarnizioni in silicone ricotto garantiscono nel tempo una massima resistenza ai raggi UV e una inalterabilità delle caratteristiche meccaniche alimentatore integrato inclusi due cavi in neoprene di 0,30 m H05RN-F 2x1,00 Ø6,7 mm e H05RN-F 2x0,75 Ø6,4 mm Gestione: DALI-2 (DT6) Grado di protezione: IP66 Grado di resistenza: IK10 Sistemi di protezione: SPD (Surge Protection Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all'impianto, quali sovratensioni. In particolare questo dispositivo è specifico per fenomeni gravosi e ad alto contenuto energetico Temperatura di esercizio: -20°C — +50°C Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe II Peso: 6200 g Dimensioni: Ø206x800 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WFA02 Connettore a 3 vie tipo H (82x53.3x28 mm), WFA06 Connettore maschio-femmina a 2 poli, WULL10A0 Kit tirafondi Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	su superficie (pavimento)
Numero e tipo LED	72 mid power LED, 3 step MacAdam, 60000h L90 B10 (Ta 25°C)
Colore LED	3000K
Ottiche	radiale 180°
CRI Indice resa cromatica	80
Materiale corpo	testa in alluminio pressofuso EN AB 47100, colonna in alluminio anticorodal 6082 e piastra in acciaio inox 316L
Materiale schermo	schermo in policarbonato ottico
Finiture	antracite
Alimentatore	alimentatore integrato
Cavi di alimentazione	inclusi due cavi in neoprene di 0,30 m H05RN-F 2x1,00 Ø6,7 mm e H05RN-F 2x0,75 Ø6,4 mm
Gestione	DALI-2 (DT6)
Grado di protezione	IP66
Grado di resistenza	IK10
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

JPG Immagini
PDF Scheda tecnica
PDF Scheda istruzione
TXT capitolato Tipo
- Generico per il prodotto Olo 1.0
- Specifico per il codice LL10100D005RAH
DXF Disegno tecnico
LDT Fotometria Tipo
- Generica per il prodotto Olo 1.0
- Specifica per il codice LL10100D005RAH
IES Fotometria Tipo
- Generica per il prodotto Olo 1.0
- Specifica per il codice LL10100D005RAH
Dichiarazione di conformità UE

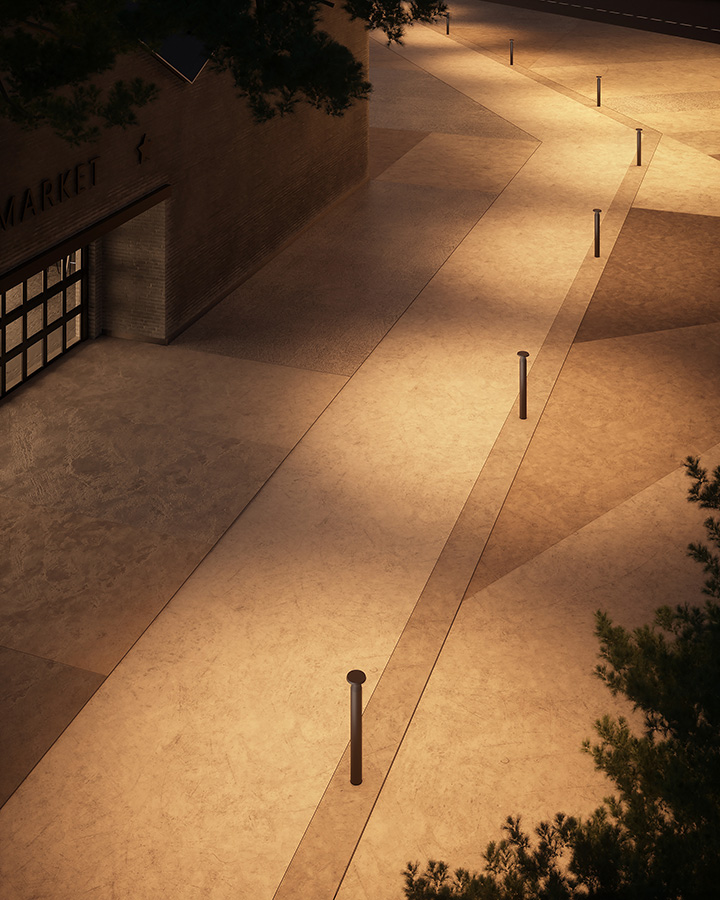

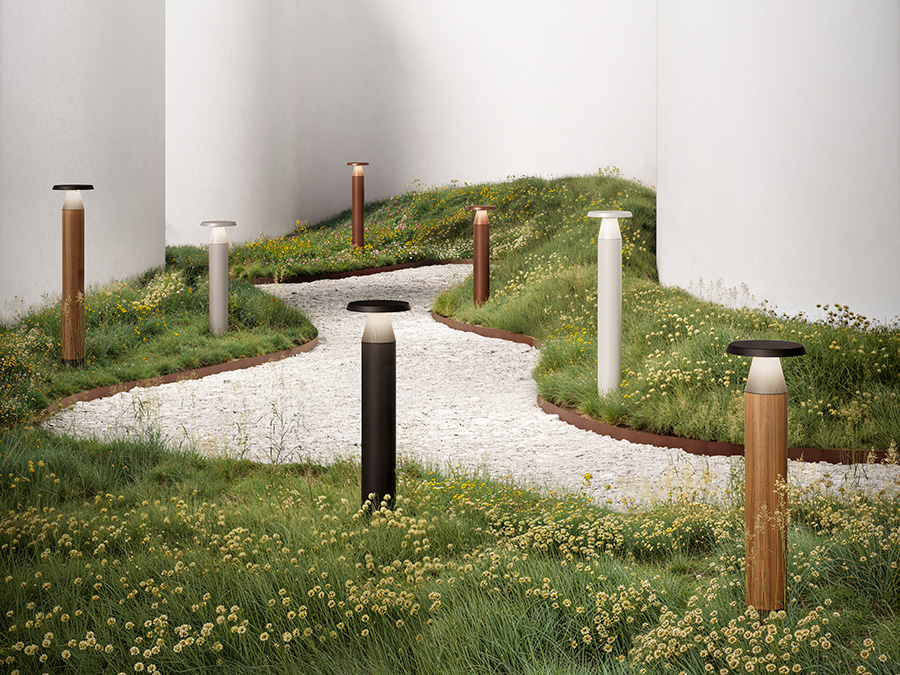

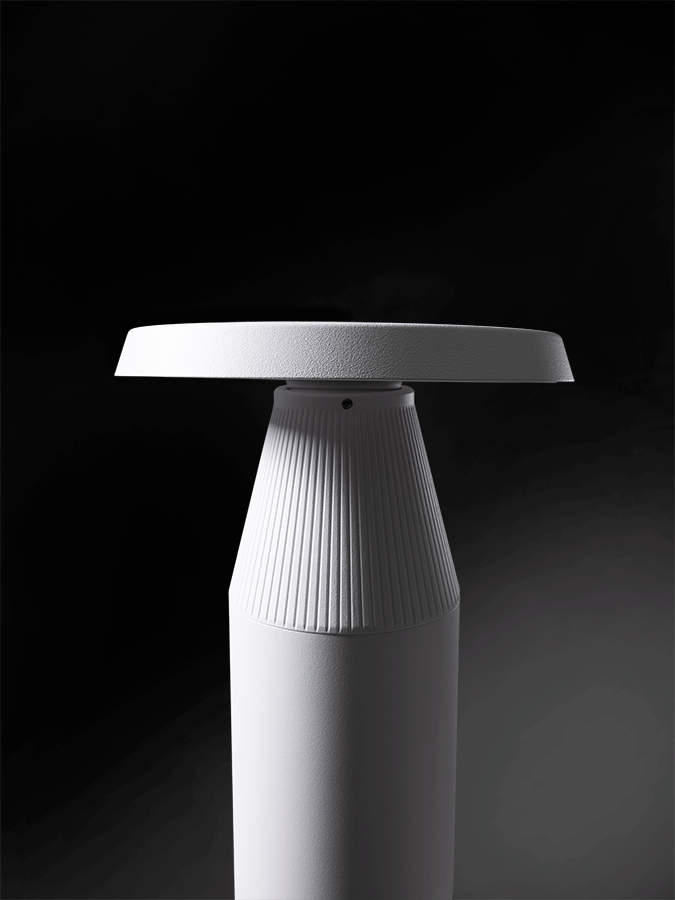

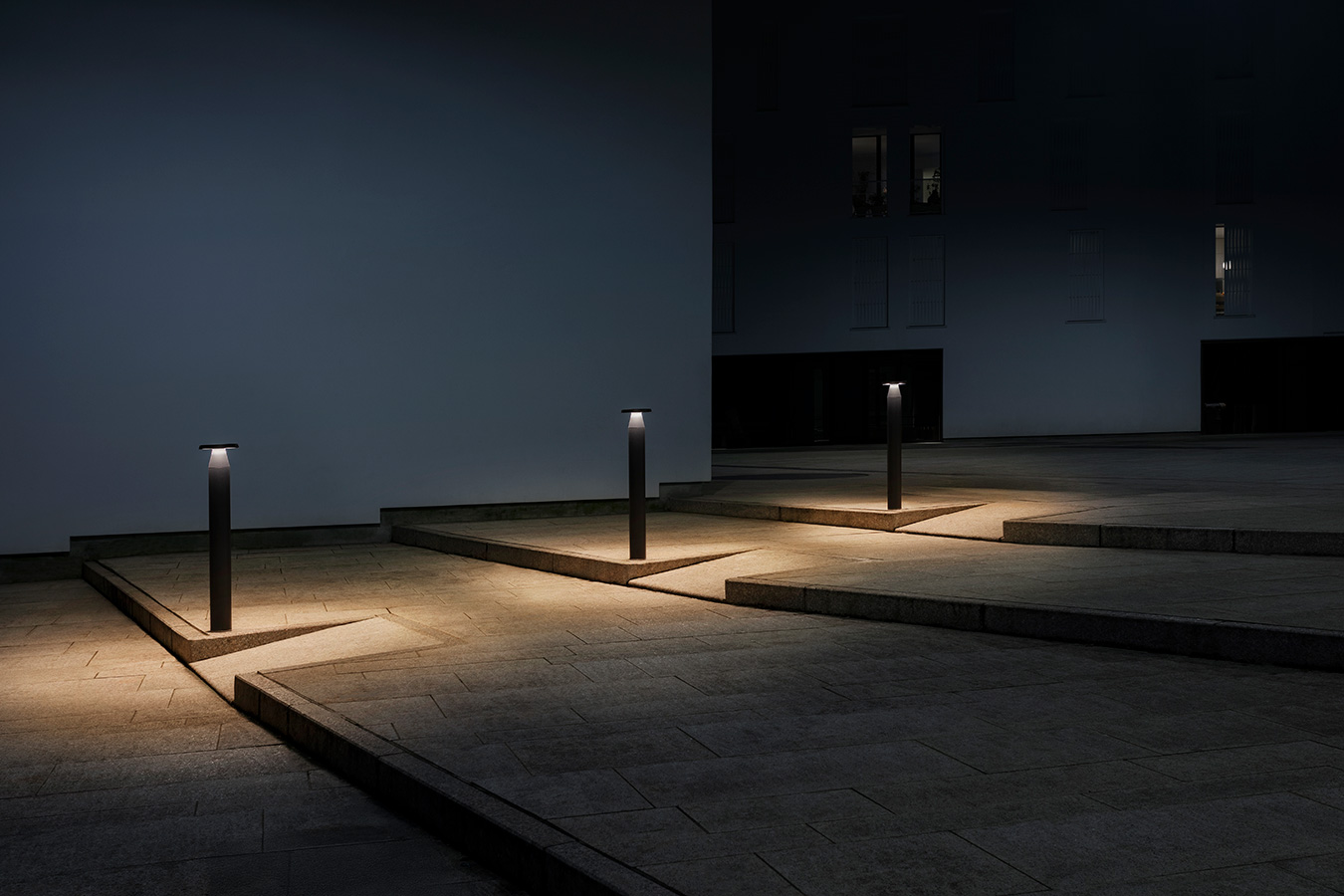

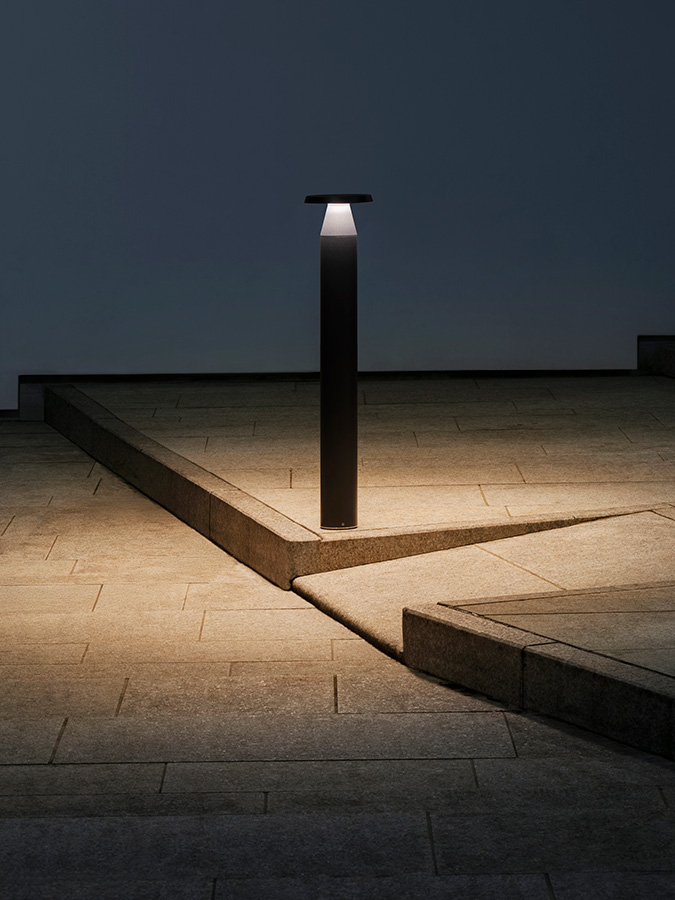

Gallery

Accessori e alimentatori

Accessori (3)

Accessori relativi al codice prodotto LL10100D005RAH

Accessori vari

WULL10A0

Kit tirafondi

Materiale per cablaggio

WFA02

Connettore a 3 vie tipo H (82x53.3x28 mm)

4 poli - IP68

WFA06

Connettore maschio-femmina a 2 poli

IP66-IP68

Alimentatori (0)

Alimentatori relativi al codice prodotto LL10100D005RAH

Alimentatori non previsti

Elettronica di controllo (0)

Elettronica di controllo relativa al codice prodotto LL10100D005RAH

Controller non previsti

Input di comando (0)

Input di comando non previsti
