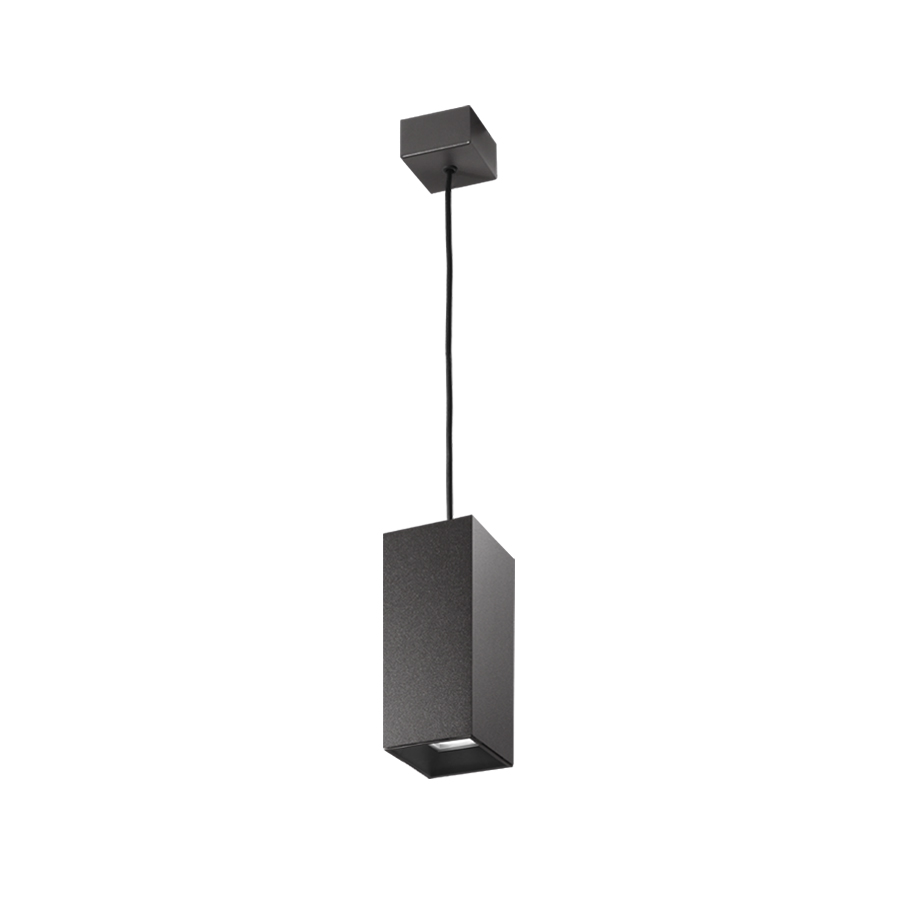

Altopiano S 1.1

Sospensioni da esterno

sospensione da esterno - 8W 110-230Vac - 100x100x254 mm

Dati tecnici

Stampa dati tecnici

2,0 kg
IP66
IK07
DALI-2

Installazione	sospensione da esterno
Potenza assorbita	8W
Alimentazione	110-230Vac
Flusso sorgente	781 lm (3000K, CRI >90), 921 lm (3000K, CRI 80)
Flusso emesso	498 lm (3000K, 25°, CRI >90), 588 lm (3000K, 25°, CRI 80)
Scheda capitolato	Altopiano S 1.1 sospensione da esterno; su superficie (soffitto) con rosone, su superficie (soffitto); Potenza assorbita: 8W; Alimentazione: 110-230Vac; Flusso sorgente: 781 lm (3000K, CRI >90), 921 lm (3000K, CRI 80); Flusso emesso: 498 lm (3000K, 25°, CRI >90), 588 lm (3000K, 25°, CRI 80); 1 COB LED, 2 step MacAdam, 60000h L90 B10 (Ta 25°C); Colore LED: 2200K, 2700K, 3000K, 4000K; Ottiche: 19°, 25°, 37°, 50°: sistema ottico composto da lente TIR arretrata ad alta efficienza combinato con filtro tecnico ad alta qualità, diffusa: sistema ottico composto da schermo in plexiglas trasparente monosatinato; CRI Indice resa cromatica: 80, >90; Materiale corpo: corpo realizzato in tecnopolimero semicristallino caricato a grafite, termoconduttivo dissipante con conducibilità termica equivalente all'acciaio inox ad elevata resistenza agli urti, alle temperature sotto lo zero e alla corrosione anche in ambienti gravosi (salini). Corpo esterno in alluminio anticorodal 6060, per un'ottima resistenza alla corrosione. Rosone in acciaio; Finiture: finitura di colore cor-ten ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive), finitura di colore bianco ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) (RAL 9003), finitura di colore grigio ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) (RAL 9006), finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive); Finitura RAL su richiesta; Materiale schermo: vetro extrachiaro trasparente di spessore 4 mm ad alta trasmittanza per garantire uniformità cromatica della luce, serigrafato grigio (RAL 7015) e temprato per un’ottima resistenza ai graffi e agli urti; Guarnizioni: le guarnizioni in silicone ricotto garantiscono nel tempo una massima resistenza ai raggi UV e una inalterabilità delle caratteristiche meccaniche; Installazione: Fissaggio magnetico del rosone alla staffa che permette di nascondere le viti di fissaggio lasciando un'estetica pulita; alimentatore integrato; on/off: incluso cavo in neoprene di 3 m H07RN-F 2x1,0 Ø8,3 mm DALI-2: incluso cavo in neoprene di 3 m H07RN-F 4x1,0 Ø10,0 mm; Gestione: DALI-2, ON/OFF; Grado di protezione: IP66; Grado di resistenza: IK07; su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi; Temperatura di esercizio: -20°C — +50°C; Glow wire test: 960°; Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe II; Peso: 2000 g; Dimensioni: 100x100x254 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: frangiluce, nido d’ape, WF2002 Cavo in neoprene - H07RN-F 2x1,00 Ø8,3 mm, WFA02AA Cavo in neoprene - H07RN-F 4x1,00 Ø10 mm, WNAP10A1 Cavo antivento; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Altopiano S 1.1 sospensione da esterno su superficie (soffitto) con rosone, su superficie (soffitto) Potenza assorbita: 8W Alimentazione: 110-230Vac Flusso sorgente: 781 lm (3000K, CRI >90), 921 lm (3000K, CRI 80) Flusso emesso: 498 lm (3000K, 25°, CRI >90), 588 lm (3000K, 25°, CRI 80) 1 COB LED, 2 step MacAdam, 60000h L90 B10 (Ta 25°C) Colore LED: 2200K, 2700K, 3000K, 4000K Ottiche: 19°, 25°, 37°, 50°: sistema ottico composto da lente TIR arretrata ad alta efficienza combinato con filtro tecnico ad alta qualità, diffusa: sistema ottico composto da schermo in plexiglas trasparente monosatinato CRI Indice resa cromatica: 80, >90 Materiale corpo: corpo realizzato in tecnopolimero semicristallino caricato a grafite, termoconduttivo dissipante con conducibilità termica equivalente all'acciaio inox ad elevata resistenza agli urti, alle temperature sotto lo zero e alla corrosione anche in ambienti gravosi (salini). Corpo esterno in alluminio anticorodal 6060, per un'ottima resistenza alla corrosione. Rosone in acciaio Finiture: finitura di colore cor-ten ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive), finitura di colore bianco ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) (RAL 9003), finitura di colore grigio ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) (RAL 9006), finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) Finitura RAL su richiesta Materiale schermo: vetro extrachiaro trasparente di spessore 4 mm ad alta trasmittanza per garantire uniformità cromatica della luce, serigrafato grigio (RAL 7015) e temprato per un’ottima resistenza ai graffi e agli urti Guarnizioni: le guarnizioni in silicone ricotto garantiscono nel tempo una massima resistenza ai raggi UV e una inalterabilità delle caratteristiche meccaniche Installazione: Fissaggio magnetico del rosone alla staffa che permette di nascondere le viti di fissaggio lasciando un'estetica pulita alimentatore integrato on/off: incluso cavo in neoprene di 3 m H07RN-F 2x1,0 Ø8,3 mm DALI-2: incluso cavo in neoprene di 3 m H07RN-F 4x1,0 Ø10,0 mm Gestione: DALI-2, ON/OFF Grado di protezione: IP66 Grado di resistenza: IK07 su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi Temperatura di esercizio: -20°C — +50°C Glow wire test: 960° Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe II Peso: 2000 g Dimensioni: 100x100x254 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: frangiluce, nido d’ape, WF2002 Cavo in neoprene - H07RN-F 2x1,00 Ø8,3 mm, WFA02AA Cavo in neoprene - H07RN-F 4x1,00 Ø10 mm, WNAP10A1 Cavo antivento Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	su superficie (soffitto) con rosone, su superficie (soffitto)
Numero e tipo LED	1 COB LED, 2 step MacAdam, 60000h L90 B10 (Ta 25°C)
Colore LED	2200K, 2700K, 3000K, 4000K
Ottiche	19°, 25°, 37°, 50°, diffusa
CRI Indice resa cromatica	80, >90
Materiale corpo	corpo in alluminio anticorodal, rosone in acciaio
Materiale schermo	schermo in vetro extrachiaro temprato trasparente e serigrafato grigio
Finiture	cor-ten, bianco, grigio, antracite
Alimentatore	alimentatore integrato
Cavi di alimentazione	on/off: incluso cavo in neoprene di 3 m H07RN-F 2x1,0 Ø8,3 mm DALI-2: incluso cavo in neoprene di 3 m H07RN-F 4x1,0 Ø10,0 mm
Gestione	DALI-2, ON/OFF
Grado di protezione	IP66
Grado di resistenza	IK07
Note	su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

Gallery

Accessori e alimentatori

Accessori (5)

Nido d’ape

Aggiungi l’accessorio ottico nel Genera Codice

nido d’ape

integrato nel corpo illuminante

Frangiluce

Aggiungi l’accessorio ottico nel Genera Codice

frangiluce

integrato nel corpo illuminante

Applicabile su tutte le ottiche ad eccezione dell’ottica diffusa

Accessori vari

WNAP10A1

Cavo antivento

Cavi

Da ordinare contestualmente all’apparecchio illuminante

WF2002

Cavo in neoprene - H07RN-F 2x1,00 Ø8,3 mm

lunghezza su richiesta

on/off

Da ordinare contestualmente all’apparecchio illuminante

WFA02AA

Cavo in neoprene - H07RN-F 4x1,00 Ø10 mm

lunghezza su richiesta

DALI-2

Alimentatori (0)

Alimentatori non previsti

Elettronica di controllo (0)

Controller non previsti

Input di comando (0)

Input di comando non previsti
