Vitre 2.1

Profili lineari da esterno

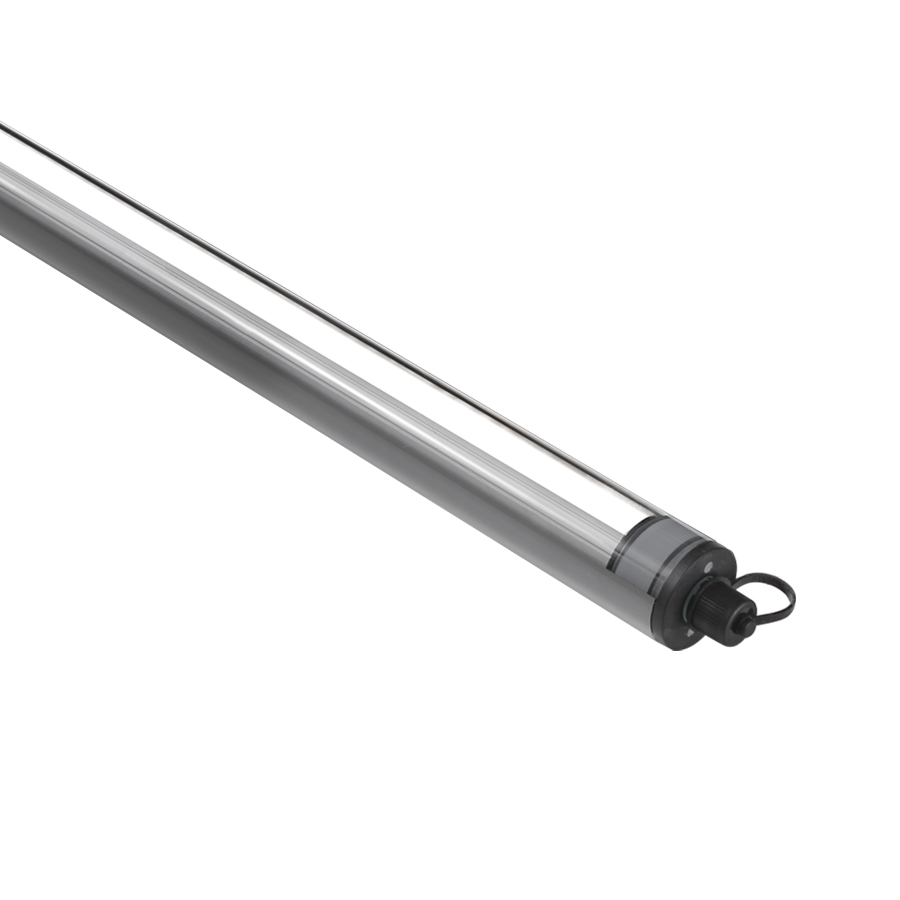

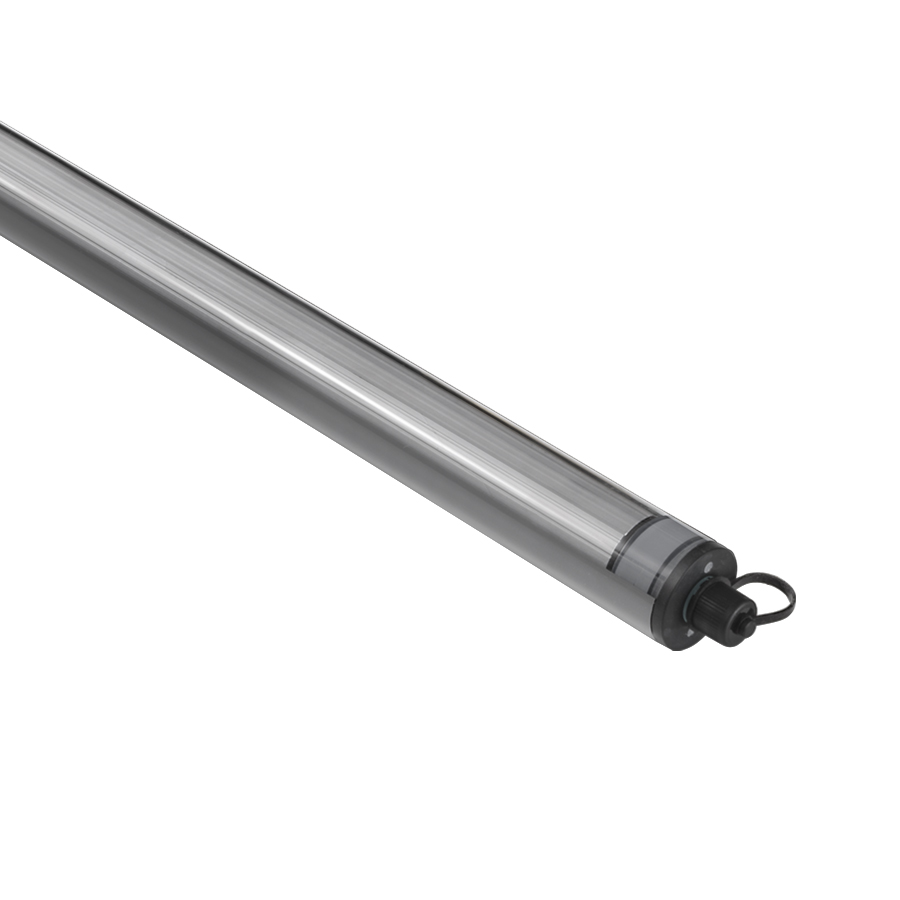

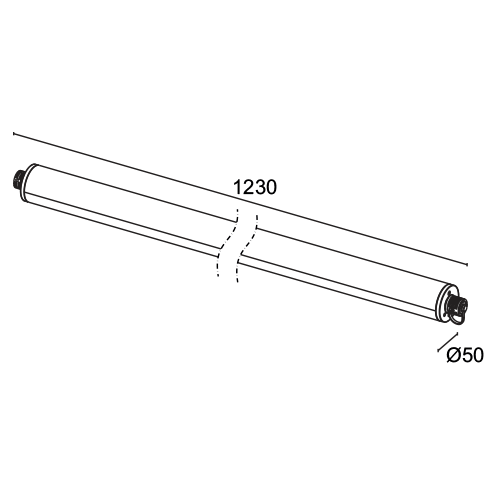

profili lineari da esterno - 36W 230Vac - Ø50x1230 mm

Genera codice

Dati tecnici

Stampa dati tecnici

Staffe non incluse obbligatorie

kg 3.00
IP65
IP67
IK10
DALI-2
PUSH

Installazione	profilo lineare da esterno
Potenza assorbita	36W
Alimentazione	230Vac
Flusso sorgente	5012 lm
Flusso emesso	4010 lm (3000K, diffuse)
Scheda capitolato	Vitre 2.1 profilo lineare da esterno; su superficie (soffitto, parete, pavimento); Potenza assorbita: 36W; Alimentazione: 230Vac; Flusso sorgente: 5012 lm; Flusso emesso: 4010 lm (3000K, diffuse); 96 mid power LED, 3 step MacAdam, 80000h L80 B10 (Ta 25°C); Colore LED: 2200K, 2700K, 3000K, 4000K; Ottiche: 36°x94°, diffusa: sistema ottico composto da una serie di sorgenti luminose equidistanti 11,67 mm tra loro. La lente TIR in PMMA garantisce un'elevata qualità dell'emissione luminosa e comfort visivo; CRI Indice resa cromatica: 80; Materiale corpo: testate realizzate in acciaio inox AISI 316L. Dissipatore interno realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso; Materiale schermo: schermo in policarbonato anti UV bimateriale (trasparente nella parte superiore e grigio nella parte inferiore), ad alta trasmittanza per garantire uniformità cromatica della luce; Installazione: Versione on/off: dotato di un connettore IP68 a 4 vie per l'alimentazione. Versione dimmerabile: dotato di un connettore IP68 a 4 vie per l'alimentazione e per il segnale DALI2; alimentatore incluso; Gestione: PUSH, DALI-2, ON/OFF; Grado di protezione: IP65, IP67; Grado di resistenza: IK10; su richiesta disponibile la versione a sospensione; Temperatura di esercizio: -20°C — +45°C; Glow wire test: 960°; Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe II; Peso: 3000 g; Dimensioni: Ø50x1230 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WFA0005 Cavo di interconnessione di 5 m a 4 poli, WFA01 Connettore maschio a 4 poli, WFA0101 Cavo di interconnessione di 1,5 m a 4 poli, WFA07 Connettore femmina a 4 poli, WMA04 Coppia clip, WMA05 Coppia clip antivandalo, WMA08 Clip di fissaggio per collegamento entra-esci; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Vitre 2.1 profilo lineare da esterno su superficie (soffitto, parete, pavimento) Potenza assorbita: 36W Alimentazione: 230Vac Flusso sorgente: 5012 lm Flusso emesso: 4010 lm (3000K, diffuse) 96 mid power LED, 3 step MacAdam, 80000h L80 B10 (Ta 25°C) Colore LED: 2200K, 2700K, 3000K, 4000K Ottiche: 36°x94°, diffusa: sistema ottico composto da una serie di sorgenti luminose equidistanti 11,67 mm tra loro. La lente TIR in PMMA garantisce un'elevata qualità dell'emissione luminosa e comfort visivo CRI Indice resa cromatica: 80 Materiale corpo: testate realizzate in acciaio inox AISI 316L. Dissipatore interno realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso Materiale schermo: schermo in policarbonato anti UV bimateriale (trasparente nella parte superiore e grigio nella parte inferiore), ad alta trasmittanza per garantire uniformità cromatica della luce Installazione: Versione on/off: dotato di un connettore IP68 a 4 vie per l'alimentazione. Versione dimmerabile: dotato di un connettore IP68 a 4 vie per l'alimentazione e per il segnale DALI2 alimentatore incluso Gestione: PUSH, DALI-2, ON/OFF Grado di protezione: IP65, IP67 Grado di resistenza: IK10 su richiesta disponibile la versione a sospensione Temperatura di esercizio: -20°C — +45°C Glow wire test: 960° Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe II Peso: 3000 g Dimensioni: Ø50x1230 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WFA0005 Cavo di interconnessione di 5 m a 4 poli, WFA01 Connettore maschio a 4 poli, WFA0101 Cavo di interconnessione di 1,5 m a 4 poli, WFA07 Connettore femmina a 4 poli, WMA04 Coppia clip, WMA05 Coppia clip antivandalo, WMA08 Clip di fissaggio per collegamento entra-esci Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	su superficie (soffitto, parete, pavimento)
Numero e tipo LED	96 mid power LED, 3 step MacAdam, 80000h L80 B10 (Ta 25°C)
Colore LED	2200K, 2700K, 3000K, 4000K

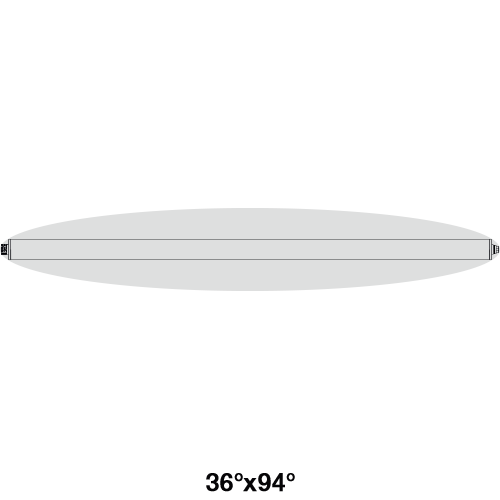

Ottiche	36°x94°, diffusa
CRI Indice resa cromatica	80
Materiale corpo	testate in acciaio inox AISI 316L, dissipatore interno in alluminio anticorodal
Materiale schermo	schermo in policarbonato trasparente
Alimentatore	alimentatore incluso
Gestione	PUSH, DALI-2, ON/OFF
Grado di protezione	IP65, IP67
Grado di resistenza	IK10
Note	su richiesta disponibile la versione a sospensione

Leggi tutto

Chiudi

Download

Guarda tutti i download

Gallery

Accessori e alimentatori

Accessori (7)

Accessori vari

Accessori d'installazione non inclusi obbligatori WMA04 Coppia clip	Accessori d'installazione non inclusi obbligatori WMA05 Coppia clip antivandalo
WMA08 Clip di fissaggio per collegamento entra-esci

Materiale per cablaggio

WFA0005 Cavo di interconnessione di 5 m a 4 poli per versione DALI o 0/1-10V	WFA01 Connettore maschio a 4 poli per collegamento entra-esci IP68
WFA0101 Cavo di interconnessione di 1,5 m a 4 poli per versione 0/1-10V, DALI	WFA07 Connettore femmina a 4 poli IP66-IP68

Alimentatori (0)

Alimentatori non previsti

Elettronica di controllo (0)

Controller non previsti

Input di comando (0)

Input di comando non previsti
