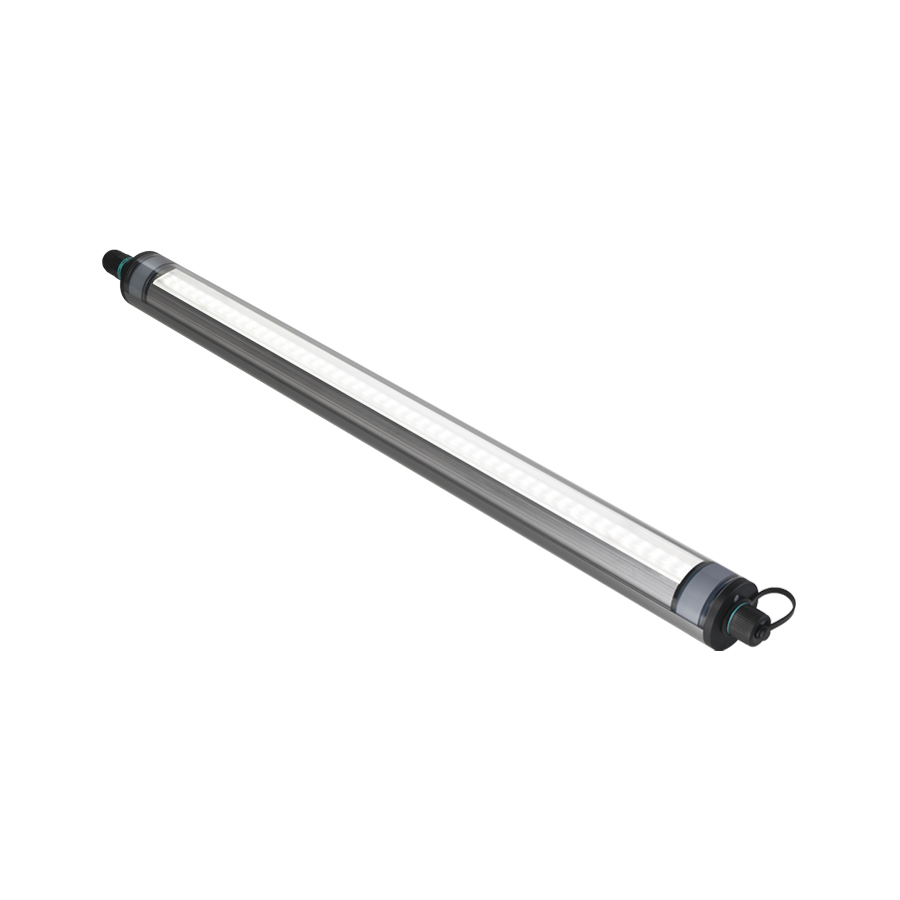

Vitre 2.0

Profili lineari da esterno

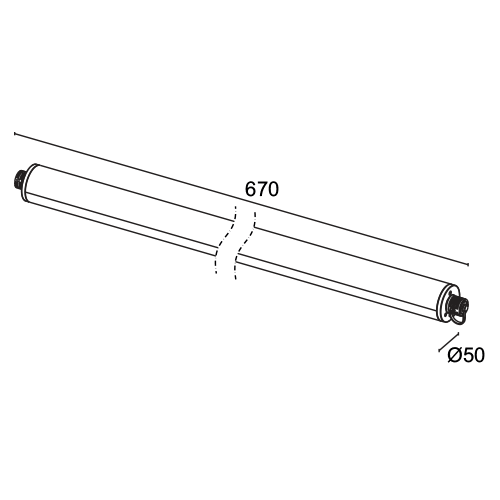

profili lineari da esterno - 18W 230Vac - Ø50x670 mm

Genera codice

Dati tecnici

Stampa dati tecnici

Staffe non incluse obbligatorie

kg 1.90
IP65
IP67
IK10
DALI-2

Installazione	profilo lineare da esterno
Potenza assorbita	18W
Alimentazione	230Vac
Flusso sorgente	2506 lm
Flusso emesso	2005 lm (3000K, diffuse)
Scheda capitolato	Vitre 2.0 profilo lineare da esterno; su superficie (soffitto, parete, pavimento); Potenza assorbita: 18W; Alimentazione: 230Vac; Flusso sorgente: 2506 lm; Flusso emesso: 2005 lm (3000K, diffuse); 48 mid power LED, 3 step MacAdam, 80000h L80 B10 (Ta 25°C); Colore LED: 2200K, 2700K, 3000K, 4000K; Ottiche: 36°x94°, diffusa: sistema ottico composto da una serie di sorgenti luminose equidistanti 11,67 mm tra loro. La lente TIR in PMMA garantisce un'elevata qualità dell'emissione luminosa e comfort visivo; CRI Indice resa cromatica: 80; Materiale corpo: testate realizzate in acciaio inox AISI 316L. Dissipatore interno realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso; Materiale schermo: schermo in policarbonato anti UV bimateriale (trasparente nella parte superiore e grigio nella parte inferiore), ad alta trasmittanza per garantire uniformità cromatica della luce; Installazione: Versione on/off: dotato di un connettore IP68 a 4 vie per l'alimentazione. Versione dimmerabile: dotato di un connettore IP68 a 4 vie per l'alimentazione e per il segnale DALI2; alimentatore incluso; Gestione: DALI-2, ON/OFF; Grado di protezione: IP65, IP67; Grado di resistenza: IK10; Su richiesta disponibile la versione a sospensione; Temperatura di esercizio: -20°C — +45°C; Glow wire test: 960°; Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe II; Peso: 1900 g; Dimensioni: Ø50x670 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WFA0005 Cavo di interconnessione di 5 m a 4 poli, WFA01 Connettore maschio a 4 poli, WFA0101 Cavo di interconnessione di 1,5 m a 4 poli, WFA07 Connettore femmina a 4 poli, WMA04 Coppia clip, WMA05 Coppia clip antivandalo, WMA08 Clip di fissaggio per collegamento entra-esci; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Vitre 2.0 profilo lineare da esterno su superficie (soffitto, parete, pavimento) Potenza assorbita: 18W Alimentazione: 230Vac Flusso sorgente: 2506 lm Flusso emesso: 2005 lm (3000K, diffuse) 48 mid power LED, 3 step MacAdam, 80000h L80 B10 (Ta 25°C) Colore LED: 2200K, 2700K, 3000K, 4000K Ottiche: 36°x94°, diffusa: sistema ottico composto da una serie di sorgenti luminose equidistanti 11,67 mm tra loro. La lente TIR in PMMA garantisce un'elevata qualità dell'emissione luminosa e comfort visivo CRI Indice resa cromatica: 80 Materiale corpo: testate realizzate in acciaio inox AISI 316L. Dissipatore interno realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso Materiale schermo: schermo in policarbonato anti UV bimateriale (trasparente nella parte superiore e grigio nella parte inferiore), ad alta trasmittanza per garantire uniformità cromatica della luce Installazione: Versione on/off: dotato di un connettore IP68 a 4 vie per l'alimentazione. Versione dimmerabile: dotato di un connettore IP68 a 4 vie per l'alimentazione e per il segnale DALI2 alimentatore incluso Gestione: DALI-2, ON/OFF Grado di protezione: IP65, IP67 Grado di resistenza: IK10 Su richiesta disponibile la versione a sospensione Temperatura di esercizio: -20°C — +45°C Glow wire test: 960° Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe II Peso: 1900 g Dimensioni: Ø50x670 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WFA0005 Cavo di interconnessione di 5 m a 4 poli, WFA01 Connettore maschio a 4 poli, WFA0101 Cavo di interconnessione di 1,5 m a 4 poli, WFA07 Connettore femmina a 4 poli, WMA04 Coppia clip, WMA05 Coppia clip antivandalo, WMA08 Clip di fissaggio per collegamento entra-esci Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	su superficie (soffitto, parete, pavimento)
Numero e tipo LED	48 mid power LED, 3 step MacAdam, 80000h L80 B10 (Ta 25°C)
Colore LED	2200K, 2700K, 3000K, 4000K

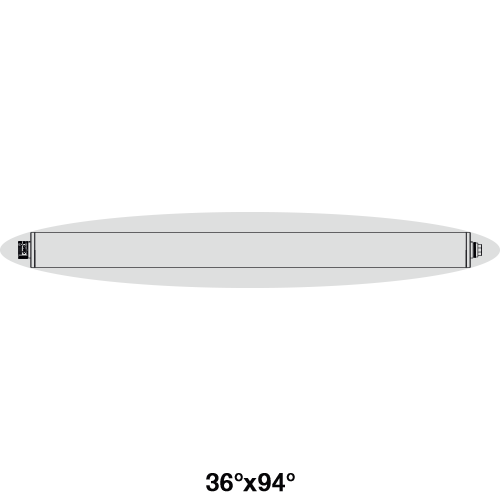

Ottiche	36°x94°, diffusa
CRI Indice resa cromatica	80
Materiale corpo	testate in acciaio inox AISI 316L, dissipatore interno in alluminio anticorodal
Materiale schermo	schermo in policarbonato trasparente
Alimentatore	alimentatore incluso
Gestione	DALI-2, ON/OFF
Grado di protezione	IP65, IP67
Grado di resistenza	IK10
Note	Su richiesta disponibile la versione a sospensione

Leggi tutto

Chiudi

Download

Guarda tutti i download

Gallery

Accessori e alimentatori

Accessori (7)

Accessori vari

Accessori d'installazione non inclusi obbligatori WMA04 Coppia clip	Accessori d'installazione non inclusi obbligatori WMA05 Coppia clip antivandalo
WMA08 Clip di fissaggio per collegamento entra-esci

Materiale per cablaggio

WFA0005 Cavo di interconnessione di 5 m a 4 poli per versione DALI o 0/1-10V	WFA01 Connettore maschio a 4 poli per collegamento entra-esci IP68
WFA0101 Cavo di interconnessione di 1,5 m a 4 poli per versione 0/1-10V, DALI	WFA07 Connettore femmina a 4 poli IP66-IP68

Alimentatori (0)

Alimentatori non previsti

Elettronica di controllo (0)

Controller non previsti

Input di comando (0)

Input di comando non previsti
