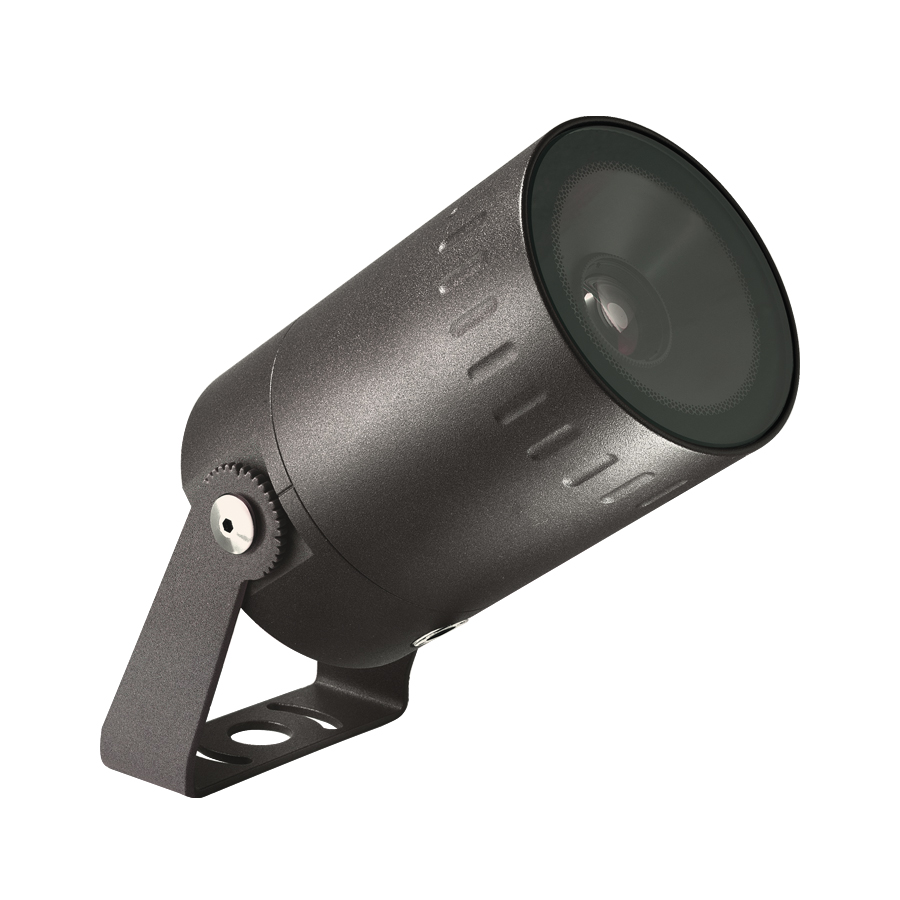

Ginko 3.5

Proiettori da esterno

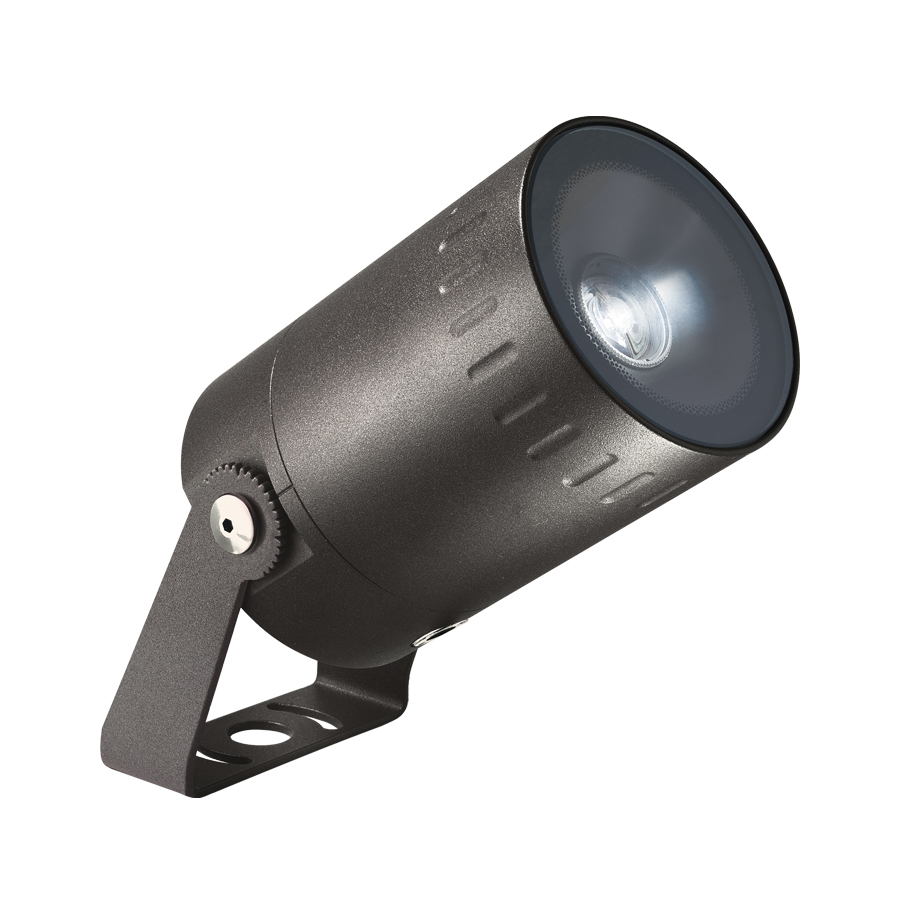

proiettore da esterno - 15W 24Vdc - ottica Light Shaper - ø84x127 mm

Genera codice

Personalizza questo prodotto

Grazie a una produzione interna flessibile, è possibile personalizzare questo prodotto. Qui a fianco ti suggeriamo delle possibili versioni speciali, ma se hai delle richieste differenti, possiamo valutarle insieme.

Personalizzazioni possibili:

Versione con gobo personalizzato

Dati tecnici

Stampa dati tecnici

Aggiornato a GN350010005R9H

kg 1,30
IP66
IK09

Installazione	proiettore da esterno
Potenza assorbita	15W
Alimentazione	24Vdc
Flusso sorgente	1485 lm (3000K, 15W, CRI 90)
Flusso emesso	585 lm (3000K, 15W, CRI>90)
Scheda capitolato	Ginko 3.5 codice: GN350010005R9H proiettore da esterno; su superficie (soffitto, parete, pavimento, picchetto); Potenza assorbita: 15W; Alimentazione: 24Vdc; Flusso sorgente: 1485 lm (3000K, 15W, CRI 90); Flusso emesso: 585 lm (3000K, 15W, CRI>90); 1 COB LED High Density, 2 step MacAdam, 50000h L95 B10 (Ta 25°C); Colore LED: 3000K; Ottiche: Light Shaper: sistema ottico composto da lenti multiple con regolazione della messa a fuoco e dotato di alette mobili per la regolazione della forma da proiettare (da tondo a quadrilateri irregolari); CRI Indice resa cromatica: >90; Materiale corpo: corpo realizzato in lega di alluminio ANTICORODAL 6082 a basso contenuto di rame per un'ottima resistenza alla corrosione, ricavato completamente da lavorazione tornitura CNC. Anello di definizione ottica realizzato in alluminio ANTICORODAL 6082 sabbiato ed elettrocolorato nero, provvisto di serigrafia con scala graduata. Staffa in acciaio inox AISI 316L burattata e verniciata; Finiture: finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive); Finitura RAL su richiesta; Materiale schermo: vetro extrachiaro trasparente di spessore 6 mm ad alta trasmittanza per garantire uniformità cromatica della luce e temprato per un’ottima resistenza ai graffi e agli urti e serigrafato grigio RAL7015 nel bordo; alimentatore non incluso; Grado di protezione: IP66; Grado di resistenza: IK09; su richiesta disponibile la versione con staffa con altezza diversa da quella standard; su richiesta disponibile la versione con gobo personalizzato per proiettare a parete loghi e scritte; gestione Casambi e controllo tramite app Casambi con elettronica dedicata; Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; Temperatura di esercizio: -20°C — +45°C; Glow wire test: 960°; Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe III; Peso: 1300 g; Dimensioni: Ø84x127x117 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WB8010H Cannocchiale standard - antracite, WB8020H Cannocchiale asimmetrico - antracite, WP0100 Picchetto per installazione a terra, WP1004 Cinghia di ancoraggio - 5 m, WP1006H Picchetto per installazione a terra - h 500 mm - antracite, WP1007H Picchetto per installazione a terra - h 800 mm - antracite; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Ginko 3.5 codice: GN350010005R9H proiettore da esterno su superficie (soffitto, parete, pavimento, picchetto) Potenza assorbita: 15W Alimentazione: 24Vdc Flusso sorgente: 1485 lm (3000K, 15W, CRI 90) Flusso emesso: 585 lm (3000K, 15W, CRI>90) 1 COB LED High Density, 2 step MacAdam, 50000h L95 B10 (Ta 25°C) Colore LED: 3000K Ottiche: Light Shaper: sistema ottico composto da lenti multiple con regolazione della messa a fuoco e dotato di alette mobili per la regolazione della forma da proiettare (da tondo a quadrilateri irregolari) CRI Indice resa cromatica: >90 Materiale corpo: corpo realizzato in lega di alluminio ANTICORODAL 6082 a basso contenuto di rame per un'ottima resistenza alla corrosione, ricavato completamente da lavorazione tornitura CNC. Anello di definizione ottica realizzato in alluminio ANTICORODAL 6082 sabbiato ed elettrocolorato nero, provvisto di serigrafia con scala graduata. Staffa in acciaio inox AISI 316L burattata e verniciata Finiture: finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) Finitura RAL su richiesta Materiale schermo: vetro extrachiaro trasparente di spessore 6 mm ad alta trasmittanza per garantire uniformità cromatica della luce e temprato per un’ottima resistenza ai graffi e agli urti e serigrafato grigio RAL7015 nel bordo alimentatore non incluso Grado di protezione: IP66 Grado di resistenza: IK09 su richiesta disponibile la versione con staffa con altezza diversa da quella standard; su richiesta disponibile la versione con gobo personalizzato per proiettare a parete loghi e scritte; gestione Casambi e controllo tramite app Casambi con elettronica dedicata Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico Temperatura di esercizio: -20°C — +45°C Glow wire test: 960° Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe III Peso: 1300 g Dimensioni: Ø84x127x117 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WB8010H Cannocchiale standard - antracite, WB8020H Cannocchiale asimmetrico - antracite, WP0100 Picchetto per installazione a terra, WP1004 Cinghia di ancoraggio - 5 m, WP1006H Picchetto per installazione a terra - h 500 mm - antracite, WP1007H Picchetto per installazione a terra - h 800 mm - antracite Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	su superficie (soffitto, parete, pavimento, picchetto)
Numero e tipo LED	1 COB LED High Density, 2 step MacAdam, 50000h L95 B10 (Ta 25°C)
Colore LED	3000K

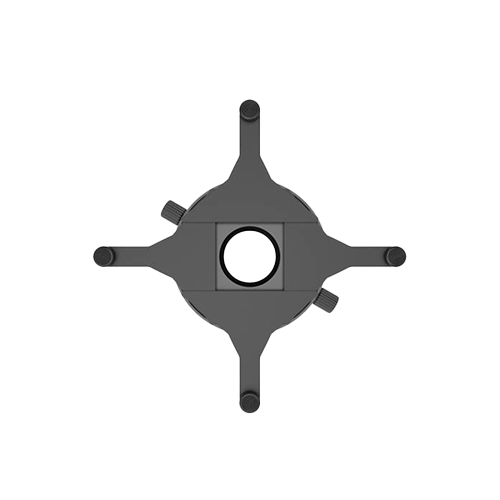

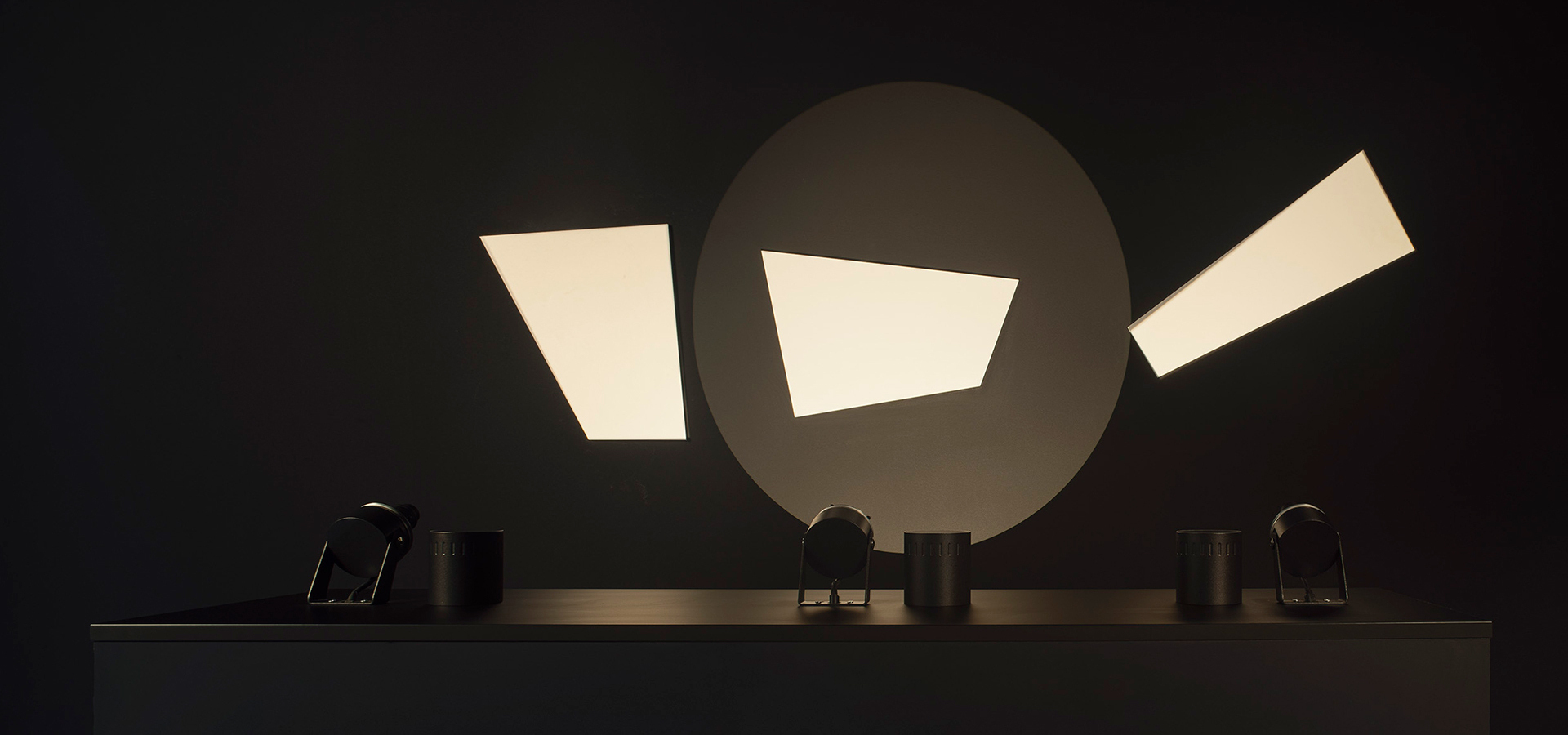

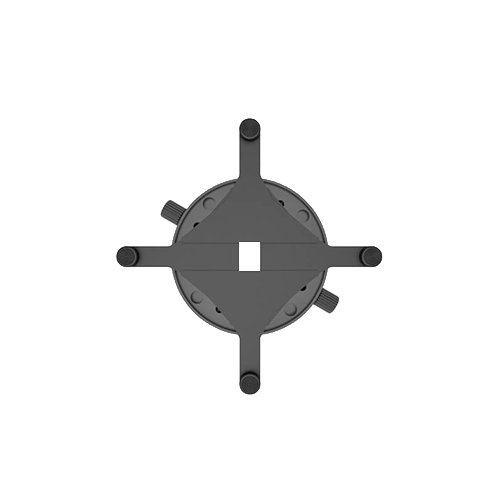

Ottiche	Light Shaper
CRI Indice resa cromatica	>90
Materiale corpo	corpo in alluminio anticorodal, staffa in acciaio inox AISI 316L
Materiale schermo	schermo in vetro extrachiaro temprato trasparente e serigrafato grigio
Finiture	antracite
Alimentatore	alimentatore non incluso
Grado di protezione	IP66
Grado di resistenza	IK09
Note	su richiesta disponibile la versione con staffa con altezza diversa da quella standard; su richiesta disponibile la versione con gobo personalizzato per proiettare a parete loghi e scritte
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

JPG Immagini
PDF Catalogo
PDF Scheda tecnica
PDF Scheda istruzione
TXT capitolato Tipo
- Generico per il prodotto Ginko 3.5
- Specifico per il codice GN350010005R9H
DXF Disegno tecnico
LDT Fotometria Tipo
- Generica per il prodotto Ginko 3.5
- Specifica per il codice GN350010005R9H
IES Fotometria Tipo
- Generica per il prodotto Ginko 3.5
- Specifica per il codice GN350010005R9H
Certificazione CB
Dichiarazione di conformità UE

Gallery

Accessori e alimentatori

Accessori (6)

Accessori relativi al codice prodotto GN350010005R9H

Picchetti e steli

WP0100 Picchetto per installazione a terra	WP1006H Picchetto per installazione a terra - h 500 mm - antracite
WP1007H Picchetto per installazione a terra - h 800 mm - antracite

Cannocchiali

WB8010H

Cannocchiale standard - antracite

WB8020H

Cannocchiale asimmetrico - antracite

Accessori vari

WP1004

Cinghia di ancoraggio - 5 m

Alimentatori (22)

Alimentatori relativi al codice prodotto GN350010005R9H

ACUNI020T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 16W 250mA costante; max 13W 350mA costante; max 19W 400mA costante; max 20W 450mA costante; max 20W 500mA costante; max 20W 550mA costante; max 20W 600mA costante; max 20W 700mA costante; max 20W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AD020DALIT1

Alimentatore dimmerabile DALI

Output	24Vdc; 16W 250mA costante; max 10W 350mA costante; max 15W 400mA costante; max 17W 450mA costante; max 19W 500mA costante; max 20W 550mA costante; max 20W 600mA costante; max 20W 700mA costante; max 20W
Dimmerazione	DALI, ON/OFF
IP alimentatore	IP20

AD032TLT1

Alimentatore dimmerabile PUSH, taglio di fase

Input	230Vac 50-60 Hz
Output	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA costante; max 17W 500mA costante; max 24W 550mA costante; max 25W 700mA costante; max 32W 750mA costante; max 32W
Dimmerazione	PUSH, Taglio di fase, ON/OFF
IP alimentatore	IP20

ADUNITC

Alimentatore dimmerabile 1-10V+PUSH

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 11W 24Vdc; 20W 250mA costante; max 13W 300mA costante; max 16W 350mA costante; max 18W 400mA costante; max 21W 450mA costante; max 23W 500mA costante; max 25W 550mA costante; max 27W 600mA costante; max 30W 650mA costante; max 32W 700mA costante; max 32W 750mA costante; max 20W 800mA costante; max 20W 850mA costante; max 20W 900mA costante; max 20W
Dimmerazione	0/1-10V, PUSH, ON/OFF
IP alimentatore	IP20

AV00002406020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Potenza	60W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV00002412020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 120W
Potenza	120W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV00002418020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 180W
Potenza	180W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV0D024V03066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 30W
Potenza	30W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V06066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Potenza	60W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V10066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 100W
Potenza	100W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V15066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 150W
Potenza	150W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V20066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 200W
Potenza	200W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V30066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 300W
Potenza	300W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV24020IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24040IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24060IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24060IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24100IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 100W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24150IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 150W
Potenza	150W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24150IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24240IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24320IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Dimmerazione	ON/OFF
IP alimentatore	IP67

Elettronica di controllo (4)

Elettronica di controllo relativa al codice prodotto GN350010005R9H

ADV576DALIN1

Dimmer in bassa tensione

da ordinare in aggiunta all'alimentatore

Input	12-24-48Vdc
Output	Con ingresso a 12 Vdc:; 12Vdc; 144W Con ingresso a 24 Vdc:; 24Vdc; 288W Con ingresso a 48 Vdc:; 48Vdc; 576W
Dimmerazione	0/1-10V, PUSH, DALI, Potenziometro 10kΩ
IP alimentatore	IP20

ARVUNID2-01

Universal sequencer - Controller 4 canali in bassa tensione con uscita in tensione costante

da ordinare in aggiunta all'alimentatore

Input	12-24-48Vdc
Output	1 canale Con ingresso a 12 Vdc:; 12Vdc; 60W Con ingresso a 24 Vdc:; 24Vdc; 120W Con ingresso a 48 Vdc:; 48Vdc; 240W 2 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W Con ingresso a 48 Vdc:; 48Vdc; 480W 3 canali Con ingresso a 12 Vdc:; 12Vdc; 180W Con ingresso a 24 Vdc:; 24Vdc; 360W Con ingresso a 48 Vdc:; 48Vdc; 720W 4 canali Con ingresso a 12 Vdc:; 12Vdc; 192W Con ingresso a 24 Vdc:; 24Vdc; 384W Con ingresso a 48 Vdc:; 48Vdc; 768W
Dimmerazione	0/1-10V, PUSH, DALI (DT6), ON/OFF, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentatore	IP20

EC0CEN12445A20

Controller 4 canali in bassa tensione con uscita in tensione costante per CASAMBI

Bianco, bianco dinamico, RGB, RGBW o RGB+W
da ordinare in aggiunta all'alimentatore

Input	12-24Vdc 24Vdc
Output	1 canale Con ingresso a 12 Vdc:; 12Vdc; 60W Con ingresso a 24 Vdc:; 24Vdc; 120W 2 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W 3 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W 4 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W
Dimmerazione	PUSH, Casambi
IP alimentatore	IP20

EC0CEN1244DA20

Dimmer in bassa tensione per CASAMBI

da ordinare in aggiunta all'alimentatore

Input	12-24Vdc 24Vdc
Output	Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W
Dimmerazione	PUSH, Casambi
IP alimentatore	IP20

Input di comando (6)

AE01350T1

Emergency module integrated

Input	220─240Vac 50─60Hz
Output	max 350mA 58Vdc max
Grado di protezione	IP20
Dimensioni	35x47x166 mm, 185 g
Foro d’incasso	Ø58 mm

EC0TIM12840020

Timer per CASAMBI

Input	12-48 Vdc
Grado di protezione	IP20
Dimensioni	45x58x25 mm, 40g

TLC15

Radiocomando a 1 canale per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLC16

Radiocomando a 2 canali per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLC17

Radiocomando a 4 canali per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLR07

Ricevente a 2 canali per radiocomando TLC15, TLC16, TLC17

(1/2 pulsanti NA)

Input	110-230Vac 50/60Hz
Output	2 contatti puliti
Grado di protezione	IP20
Dimensioni	58x43x21 mm
Foro d’incasso	Ø50 mm
