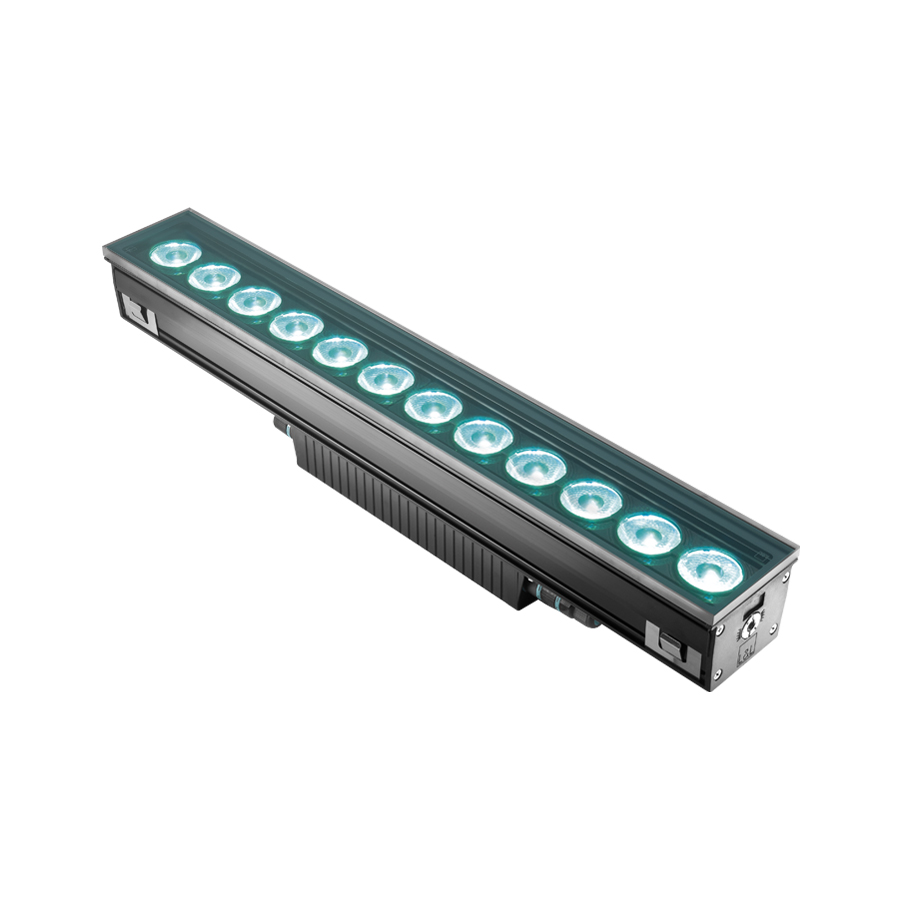

Colorado 5.0

Profili lineari da esterno

profilo lineare da esterno - 43W 230Vac - 632 mm - RGBW - DMX512+RDM

Genera codice

Personalizza questo prodotto

Grazie a una produzione interna flessibile, è possibile personalizzare questo prodotto. Qui a fianco ti suggeriamo delle possibili versioni speciali, ma se hai delle richieste differenti, possiamo valutarle insieme.

Personalizzazioni possibili:

Lunghezza 335 mm, classe III, 48Vdc

Dati tecnici

Stampa dati tecnici

kg 1500 - kN 15
6,0 kg
IP65
IP67
IP69
IK10
DMX+RDM

Installazione	profilo lineare da esterno
Potenza assorbita	43W
Alimentazione	230Vac
Flusso sorgente	R: 1080 lm G: 1947 lm B: 456 lm W: 2388 lm (3000K)
Flusso emesso	2547 lm, R: 852 lm G: 1536 lm B: 360 lm W: 1884 lm (3000K, 25°)
Scheda capitolato	Colorado 5.0 profilo lineare da esterno; carrabile fino a 1500 kg; a incasso (pavimento); Potenza assorbita: 43W; Alimentazione: 230Vac; Flusso sorgente: R: 1080 lm G: 1947 lm B: 456 lm W: 2388 lm (3000K); Flusso emesso: 2547 lm, R: 852 lm G: 1536 lm B: 360 lm W: 1884 lm (3000K, 25°); 12 power LED multicolor High Intensity passo 50 mm, 60000h L80 B10 (Ta 25°C); Colore LED: RGBW; Ottiche: 15° orientabile ±20°, 25° orientabile ±20°, 37° orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili ed equidistanti 50 mm tra loro. Provvisto di sistema di bloccaggio con grano. La lente TIR in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, 13°x65° orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili ed equidistanti 50 mm tra loro. Provvisto di sistema di bloccaggio con grano. La lente TIR ellittica in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, diffusa orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili. Provvisto di sistema di bloccaggio con grano. La lente TIR in PMMA garantisce un'elevata qualità dell'emissione luminosa e comfort visivo; Materiale corpo: corpo realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso e successivamente sottoposto a processo di elettrocolorazione nera profonda (compreso tra 10 e 15 micron) per un’ottima resistenza alla corrosione. Testate realizzate in tecnopolimero per una maggiore resistenza alla corrosione e agli agenti atmosferici; Materiale schermo: vetro extrachiaro temprato e acidato di spessore 10 mm con serigrafia vetrificata grigia (RAL 7015) resistente ad urti e graffi e dall’elevata trasmittanza che elimina le alterazioni cromatiche (versione diffusa), vetro extrachiaro temprato trasparente di spessore 10 mm ad alta trasmittanza con serigrafia vetrificata grigia (RAL 7015) per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti (versione con ottiche); Guarnizioni: Le guarnizioni in EPDM perossidico nero garantiscono nel tempo una massima resistenza ai raggi UV; Installazione: Versione DMX+RDM: dotato di un connettore femmina IP68 a 5 poli per l'alimentazione e di un connettore femmina IP68 a 4 poli per il segnale DMX+RDM; alimentatore integrato; Gestione: DMX512+RDM; Grado di protezione: IP65, IP67, IP69; Grado di resistenza: IK10; Connessione entra-esci e cablaggio facilitato con connettori rapidi predisposti per il collegamento dei profili uno di seguito all'altro; su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi; Temperatura di esercizio: -20°C — +45°C; Temperatura massima apparecchio: 40°C (Ta 25°C); Glow wire test: 650°; Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe II; Peso: 6000 g; Dimensioni: 632x94x118 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WCCA20A0F Cassaforma, WFA0001 Cavo di interconnessione di 1,5 m a 3 poli, WFA01 Connettore maschio a 4 poli, WFA0105 Cavo di interconnessione di 5 m a 3 poli, WFA0201 Cavo di interconnessione di 1,5 m a 5 poli, WFA0205 Cavo di interconnessione di 5 m a 5 poli, WFA05 Connettore maschio a 5 poli; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Colorado 5.0 profilo lineare da esterno carrabile fino a 1500 kg a incasso (pavimento) Potenza assorbita: 43W Alimentazione: 230Vac Flusso sorgente: R: 1080 lm G: 1947 lm B: 456 lm W: 2388 lm (3000K) Flusso emesso: 2547 lm, R: 852 lm G: 1536 lm B: 360 lm W: 1884 lm (3000K, 25°) 12 power LED multicolor High Intensity passo 50 mm, 60000h L80 B10 (Ta 25°C) Colore LED: RGBW Ottiche: 15° orientabile ±20°, 25° orientabile ±20°, 37° orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili ed equidistanti 50 mm tra loro. Provvisto di sistema di bloccaggio con grano. La lente TIR in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, 13°x65° orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili ed equidistanti 50 mm tra loro. Provvisto di sistema di bloccaggio con grano. La lente TIR ellittica in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, diffusa orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili. Provvisto di sistema di bloccaggio con grano. La lente TIR in PMMA garantisce un'elevata qualità dell'emissione luminosa e comfort visivo Materiale corpo: corpo realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso e successivamente sottoposto a processo di elettrocolorazione nera profonda (compreso tra 10 e 15 micron) per un’ottima resistenza alla corrosione. Testate realizzate in tecnopolimero per una maggiore resistenza alla corrosione e agli agenti atmosferici Materiale schermo: vetro extrachiaro temprato e acidato di spessore 10 mm con serigrafia vetrificata grigia (RAL 7015) resistente ad urti e graffi e dall’elevata trasmittanza che elimina le alterazioni cromatiche (versione diffusa), vetro extrachiaro temprato trasparente di spessore 10 mm ad alta trasmittanza con serigrafia vetrificata grigia (RAL 7015) per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti (versione con ottiche) Guarnizioni: Le guarnizioni in EPDM perossidico nero garantiscono nel tempo una massima resistenza ai raggi UV Installazione: Versione DMX+RDM: dotato di un connettore femmina IP68 a 5 poli per l'alimentazione e di un connettore femmina IP68 a 4 poli per il segnale DMX+RDM alimentatore integrato Gestione: DMX512+RDM Grado di protezione: IP65, IP67, IP69 Grado di resistenza: IK10 Connessione entra-esci e cablaggio facilitato con connettori rapidi predisposti per il collegamento dei profili uno di seguito all'altro su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi Temperatura di esercizio: -20°C — +45°C Temperatura massima apparecchio: 40°C (Ta 25°C) Glow wire test: 650° Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe II Peso: 6000 g Dimensioni: 632x94x118 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WCCA20A0F Cassaforma, WFA0001 Cavo di interconnessione di 1,5 m a 3 poli, WFA01 Connettore maschio a 4 poli, WFA0105 Cavo di interconnessione di 5 m a 3 poli, WFA0201 Cavo di interconnessione di 1,5 m a 5 poli, WFA0205 Cavo di interconnessione di 5 m a 5 poli, WFA05 Connettore maschio a 5 poli Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

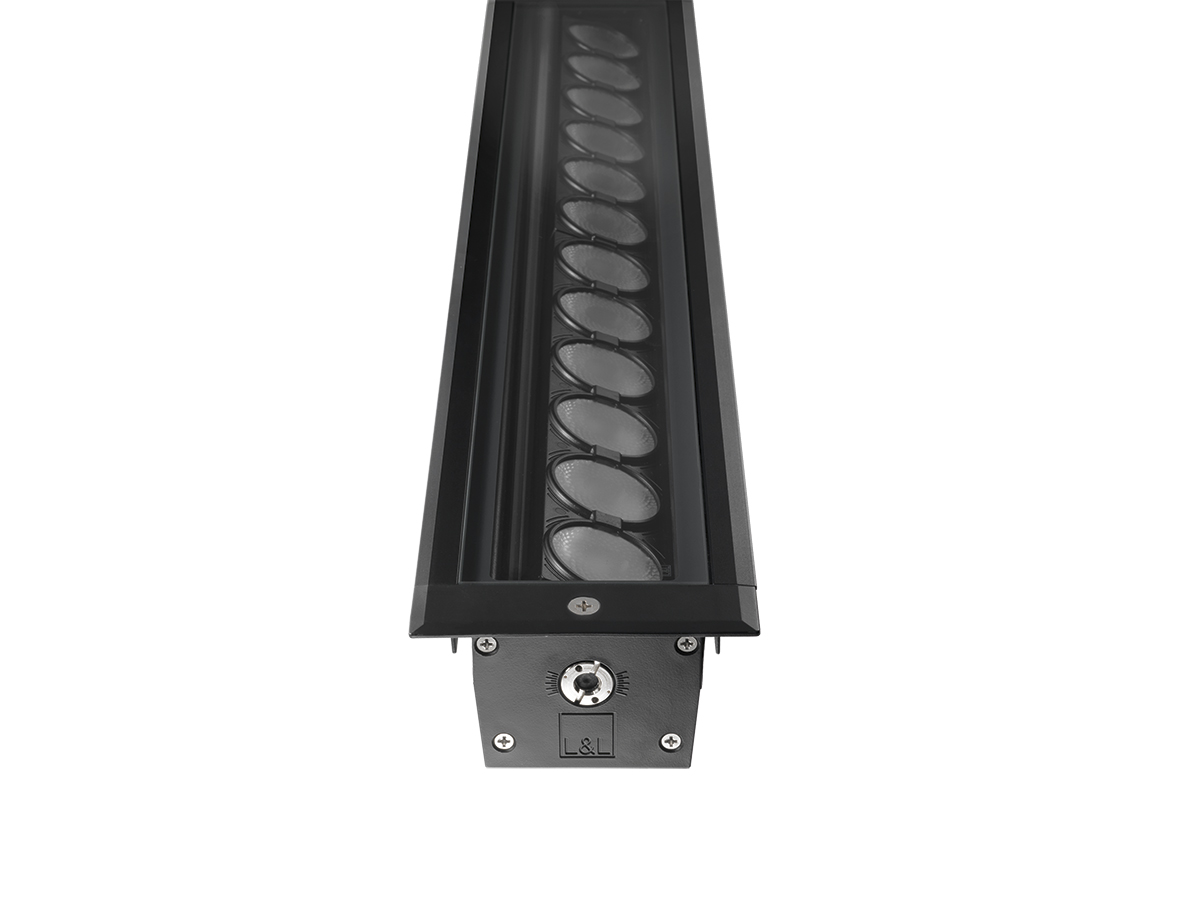

Montaggio	a incasso (pavimento)
Numero e tipo LED	12 power LED multicolor High Intensity passo 50 mm, 60000h L80 B10 (Ta 25°C)
Colore LED	RGBW

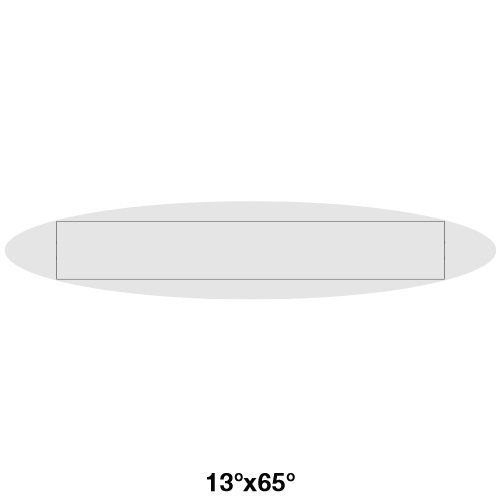

Ottiche	15° orientabile ±20°, 25° orientabile ±20°, 37° orientabile ±20°, 13°x65° orientabile ±20°, diffusa orientabile ±20°
Materiale corpo	corpo in alluminio anticorodal anodizzato nero, testate in tecnopolimero
Materiale schermo	schermo in vetro extrachiaro temprato acidato e serigrafato grigio (versione diffusa), schermo in vetro extrachiaro temprato trasparente e serigrafato grigio (versione con ottiche)
Alimentatore	alimentatore integrato
Gestione	DMX512+RDM
Grado di protezione	IP65, IP67, IP69
Grado di resistenza	IK10

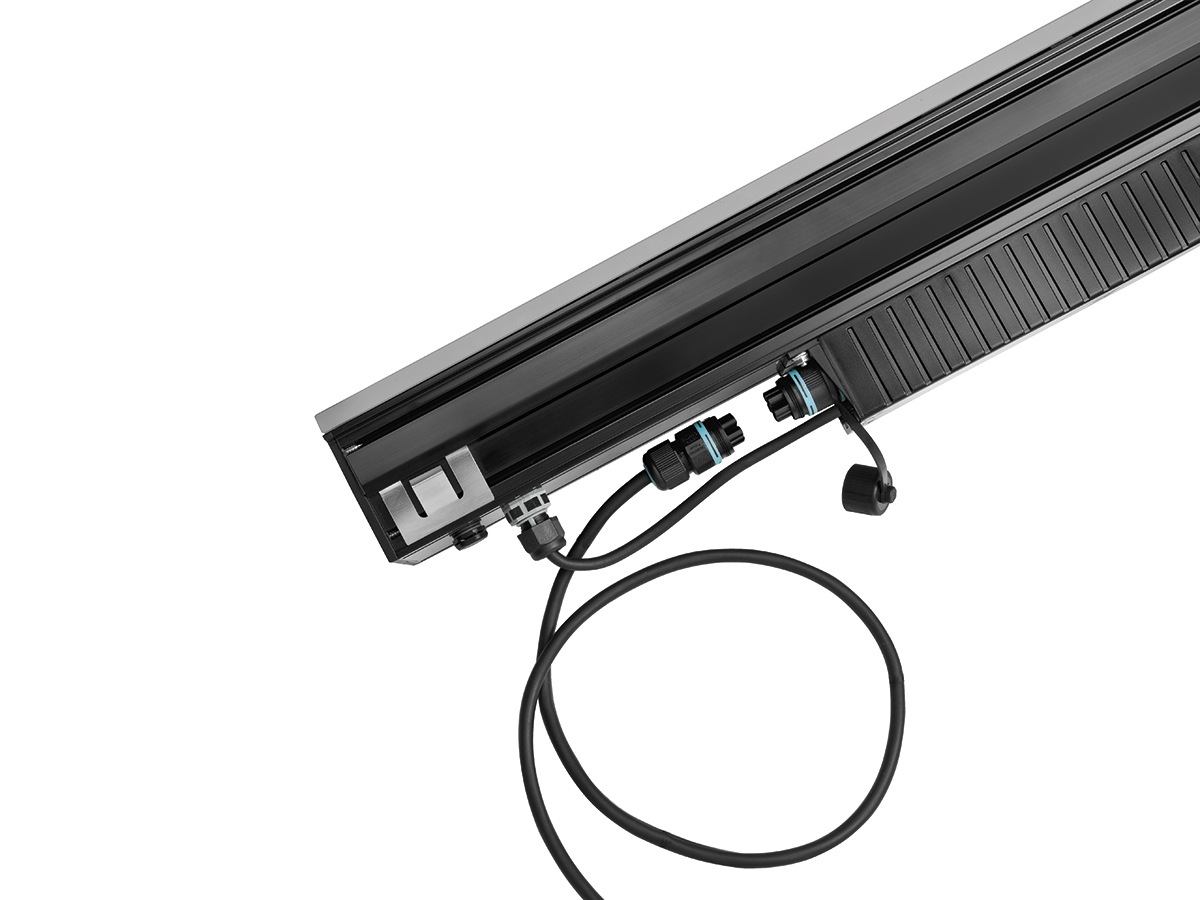

Caratteristiche	Connessione entra-esci e cablaggio facilitato con connettori rapidi predisposti per il collegamento dei profili uno di seguito all'altro
Note	su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

Gallery

Accessori e alimentatori

Accessori (7)

Cassaforme

WCCA20A0F

Cassaforma

Materiale per cablaggio

WFA0001 Cavo di interconnessione di 1,5 m a 3 poli per segnale DMX	WFA01 Connettore maschio a 4 poli per collegamento entra-esci IP68
WFA0105 Cavo di interconnessione di 5 m a 3 poli per segnale DMX	WFA0201 Cavo di interconnessione di 1,5 m a 5 poli
WFA0205 Cavo di interconnessione di 5 m a 5 poli	WFA05 Connettore maschio a 5 poli per collegamento entra-esci IP68

Alimentatori (0)

Alimentatori non previsti

Elettronica di controllo (0)

Controller non previsti

Input di comando (5)

DMX01

DMX Controller

Input	230Vac
Output	DMX512 bus
Dimensioni	79x92x43 mm, 120 g

ECCTS5241DM20

Ricevente / Traduttore RF/DMX

da ordinare in aggiunta all'alimentatore
da abbinare a ECCTR1244CV20

Input	12-24 Vdc
Output	DMX512 bus
Grado di protezione	IP20
Dimensioni	55x55x21 mm 70 g
Foro d’incasso	Ø55 mm

ECPNL2301DM20

Touch-screen device

Cassaforma non inclusa obbligatoria

Input	115-230 Vac 50-60Hz
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	178x33x48 mm 230 g
Controllo	touch RGBW

TOUCH02L1

Touch-screen device monozona

Cassaforma non inclusa obbligatoria WC0302

Input	100—240Vac
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	86x86x36 mm 225 g
Controllo	Touch RGBW

TOUCH03L1

Touch-screen device a 4 zone con memorie

Cassaforma non inclusa obbligatoria WC0302

Input	100—240Vac
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	86x86x36 mm 225 g
Controllo	touch RGBW
