Colorado 2.1

Profili lineari da esterno

profilo lineare da esterno - 62W 230Vac - 932 mm

Personalizza questo prodotto

Grazie a una produzione interna flessibile, è possibile personalizzare questo prodotto. Qui a fianco ti suggeriamo delle possibili versioni speciali, ma se hai delle richieste differenti, possiamo valutarle insieme.

Personalizzazioni possibili:

Lunghezza 335 mm

Dati tecnici

Stampa dati tecnici

kg 1500 - kN 15
kg 8,6
IP65
IP67
IP69
IK10
DALI-2
0/1-10V

Installazione	profilo lineare da esterno
Potenza assorbita	62W
Alimentazione	230Vac
Flusso sorgente	7425 lm (3000K)
Flusso emesso	5645 lm (3000K, 12°)
Scheda capitolato	Colorado 2.1 profilo lineare da esterno; carrabile fino a 1500 kg; a incasso (pavimento); Potenza assorbita: 62W; Alimentazione: 230Vac; Flusso sorgente: 7425 lm (3000K); Flusso emesso: 5645 lm (3000K, 12°); 27 high power LED passo 33,3 mm, 2 step MacAdam, 60000h L80 B10 (Ta 25°C) 2200K: 3 step MacAdam, 60000h L80 B10 (Ta 25°C); Colore LED: 2200K, 2700K, 3000K, 4000K; Ottiche: 12° orientabile ±20°, 30° orientabile ±20°, 45° orientabile ±20°, 76° orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili ed equidistanti 20,83 mm tra loro. Provvisto di sistema di bloccaggio con grano. La lente TIR in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, 15°x50° orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili ed equidistanti 20,83 mm tra loro. Provvisto di sistema di bloccaggio con grano. La lente TIR ellittica in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, diffusa orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili. Provvisto di sistema di bloccaggio con grano. La lente TIR in PMMA garantisce un'elevata qualità dell'emissione luminosa e comfort visivo; CRI Indice resa cromatica: 80; Materiale corpo: corpo realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso e successivamente sottoposto a processo di elettrocolorazione nera profonda (compreso tra 10 e 15 micron) per un’ottima resistenza alla corrosione. Testate realizzate in tecnopolimero per una maggiore resistenza alla corrosione e agli agenti atmosferici; Materiale schermo: vetro extrachiaro temprato trasparente di spessore 10 mm ad alta trasmittanza con serigrafia vetrificata grigia (RAL 7015) per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti, vetro extrachiaro temprato e acidato di spessore 10 mm con serigrafia vetrificata grigia (RAL 7015) resistente ad urti e graffi e dall’elevata trasmittanza che elimina le alterazioni cromatiche (versione diffusa); Guarnizioni: Le guarnizioni in EPDM perossidico nero garantiscono nel tempo una massima resistenza ai raggi UV; Installazione: Versione on/off: dotato di un connettore IP68 a 4 vie per l'alimentazione. Versione dimmerabile: dotato di un connettore IP68 a 4 vie per l'alimentazione e un connettore IP68 a 5 vie per il segnale DALI e 0/1-10V; alimentatore integrato; Gestione: DALI-2, 0/1-10V, ON/OFF; Grado di protezione: IP65, IP67, IP69; Grado di resistenza: IK10; accessori ottici nido d'ape e frangiluce integrati nel corpo illuminante e orientabili assieme all'ottica. Connessione entra-esci e cablaggio facilitato con connettori rapidi predisposti per il collegamento dei profili uno di seguito all'altro; su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi; Sistemi di protezione: PID (Protective Impedance Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all’impianto, come accumuli di cariche elettrostatiche o fenomeni di tipo impulsivo, provenienti dalla linea elettrica. In generale eventi a basso contenuto energetico; Temperatura di esercizio: -20°C — +45°C; Temperatura massima apparecchio: 40°C (Ta 25°C); Glow wire test: 650°; Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe II; Peso: 8600 g; Dimensioni: 932x94x118 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: frangiluce, nido d’ape, WCCA21A0F Cassaforma, WFA0005 Cavo di interconnessione di 5 m a 4 poli, WFA01 Connettore maschio a 4 poli, WFA0101 Cavo di interconnessione di 1,5 m a 4 poli, WFA0201 Cavo di interconnessione di 1,5 m a 5 poli, WFA0205 Cavo di interconnessione di 5 m a 5 poli, WFA05 Connettore maschio a 5 poli, WN6006 Coppia estrattori per cassaforme; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Colorado 2.1 profilo lineare da esterno carrabile fino a 1500 kg a incasso (pavimento) Potenza assorbita: 62W Alimentazione: 230Vac Flusso sorgente: 7425 lm (3000K) Flusso emesso: 5645 lm (3000K, 12°) 27 high power LED passo 33,3 mm, 2 step MacAdam, 60000h L80 B10 (Ta 25°C) 2200K: 3 step MacAdam, 60000h L80 B10 (Ta 25°C) Colore LED: 2200K, 2700K, 3000K, 4000K Ottiche: 12° orientabile ±20°, 30° orientabile ±20°, 45° orientabile ±20°, 76° orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili ed equidistanti 20,83 mm tra loro. Provvisto di sistema di bloccaggio con grano. La lente TIR in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, 15°x50° orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili ed equidistanti 20,83 mm tra loro. Provvisto di sistema di bloccaggio con grano. La lente TIR ellittica in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, diffusa orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili. Provvisto di sistema di bloccaggio con grano. La lente TIR in PMMA garantisce un'elevata qualità dell'emissione luminosa e comfort visivo CRI Indice resa cromatica: 80 Materiale corpo: corpo realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso e successivamente sottoposto a processo di elettrocolorazione nera profonda (compreso tra 10 e 15 micron) per un’ottima resistenza alla corrosione. Testate realizzate in tecnopolimero per una maggiore resistenza alla corrosione e agli agenti atmosferici Materiale schermo: vetro extrachiaro temprato trasparente di spessore 10 mm ad alta trasmittanza con serigrafia vetrificata grigia (RAL 7015) per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti, vetro extrachiaro temprato e acidato di spessore 10 mm con serigrafia vetrificata grigia (RAL 7015) resistente ad urti e graffi e dall’elevata trasmittanza che elimina le alterazioni cromatiche (versione diffusa) Guarnizioni: Le guarnizioni in EPDM perossidico nero garantiscono nel tempo una massima resistenza ai raggi UV Installazione: Versione on/off: dotato di un connettore IP68 a 4 vie per l'alimentazione. Versione dimmerabile: dotato di un connettore IP68 a 4 vie per l'alimentazione e un connettore IP68 a 5 vie per il segnale DALI e 0/1-10V alimentatore integrato Gestione: DALI-2, 0/1-10V, ON/OFF Grado di protezione: IP65, IP67, IP69 Grado di resistenza: IK10 accessori ottici nido d'ape e frangiluce integrati nel corpo illuminante e orientabili assieme all'ottica. Connessione entra-esci e cablaggio facilitato con connettori rapidi predisposti per il collegamento dei profili uno di seguito all'altro su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi Sistemi di protezione: PID (Protective Impedance Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all’impianto, come accumuli di cariche elettrostatiche o fenomeni di tipo impulsivo, provenienti dalla linea elettrica. In generale eventi a basso contenuto energetico Temperatura di esercizio: -20°C — +45°C Temperatura massima apparecchio: 40°C (Ta 25°C) Glow wire test: 650° Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe II Peso: 8600 g Dimensioni: 932x94x118 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: frangiluce, nido d’ape, WCCA21A0F Cassaforma, WFA0005 Cavo di interconnessione di 5 m a 4 poli, WFA01 Connettore maschio a 4 poli, WFA0101 Cavo di interconnessione di 1,5 m a 4 poli, WFA0201 Cavo di interconnessione di 1,5 m a 5 poli, WFA0205 Cavo di interconnessione di 5 m a 5 poli, WFA05 Connettore maschio a 5 poli, WN6006 Coppia estrattori per cassaforme Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	a incasso (pavimento)

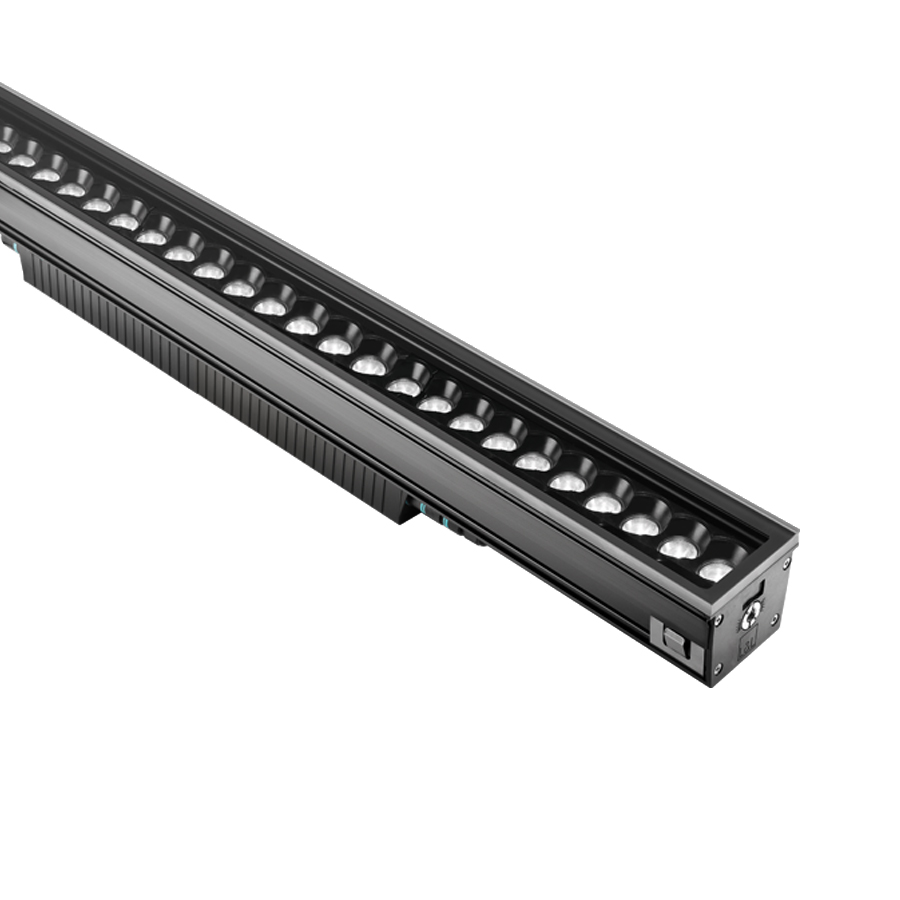

Numero e tipo LED	27 high power LED passo 33,3 mm, 2 step MacAdam, 60000h L80 B10 (Ta 25°C) 2200K: 3 step MacAdam, 60000h L80 B10 (Ta 25°C)
Colore LED	2200K, 2700K, 3000K, 4000K
Ottiche	12° orientabile ±20°, 30° orientabile ±20°, 45° orientabile ±20°, 76° orientabile ±20°, 15°x50° orientabile ±20°, diffusa orientabile ±20°
CRI Indice resa cromatica	80
Materiale corpo	corpo in alluminio anticorodal anodizzato nero, testate in tecnopolimero
Materiale schermo	schermo in vetro extrachiaro temprato trasparente e serigrafato grigio, schermo in vetro extrachiaro temprato acidato e serigrafato grigio (versione diffusa)
Alimentatore	alimentatore integrato
Gestione	DALI-2, 0/1-10V, ON/OFF
Grado di protezione	IP65, IP67, IP69
Grado di resistenza	IK10

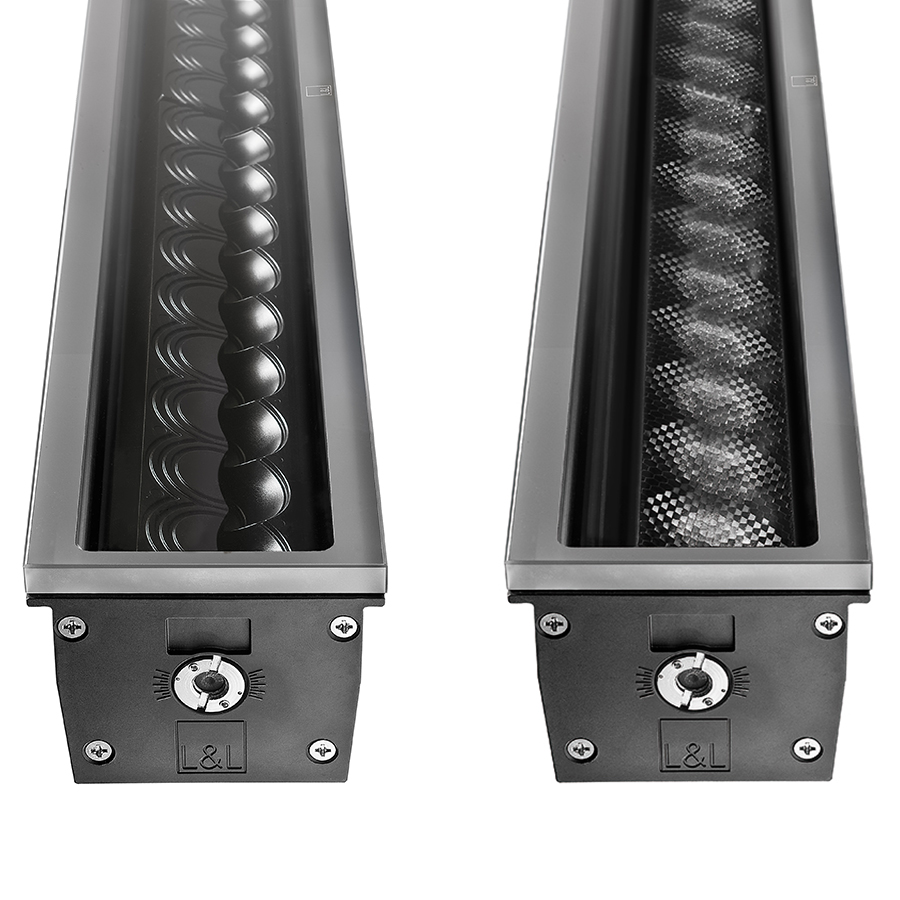

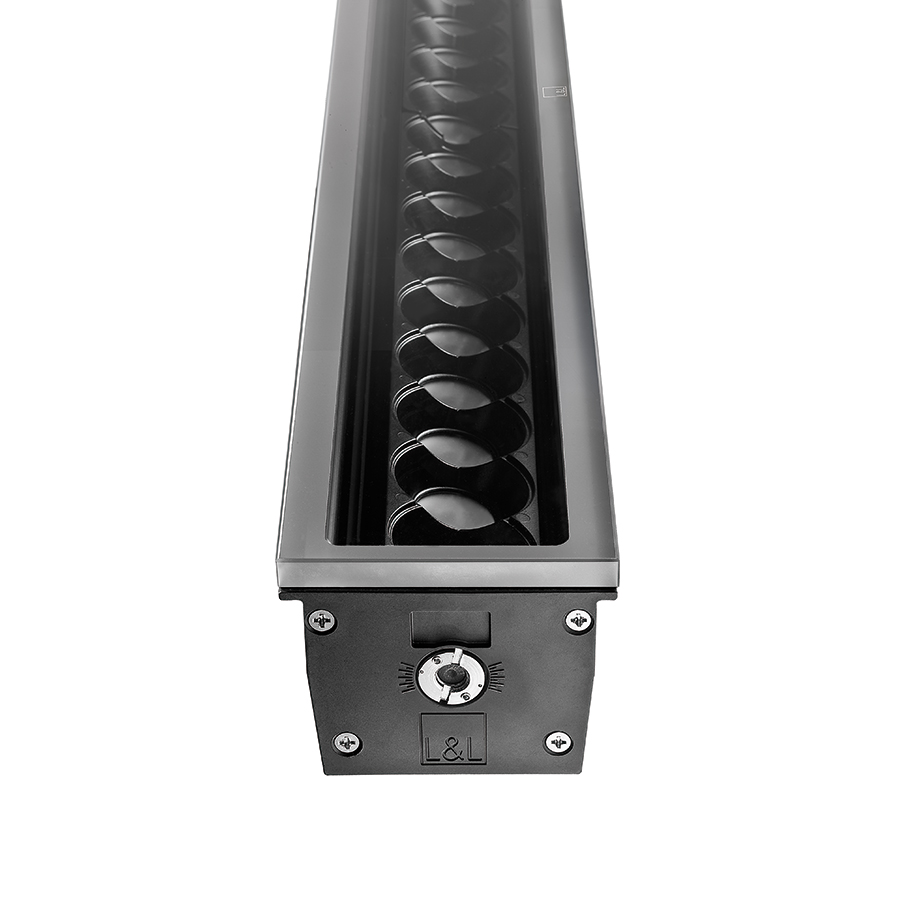

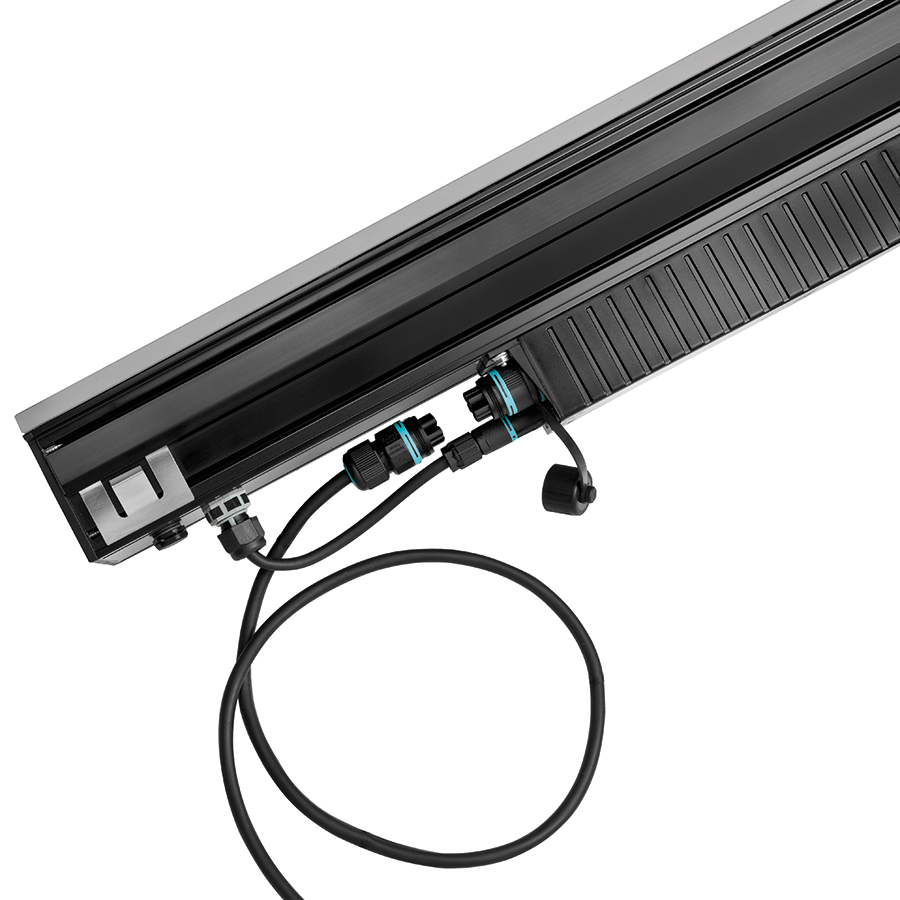

Caratteristiche	accessori ottici nido d'ape e frangiluce integrati nel corpo illuminante e orientabili assieme all'ottica. Connessione entra-esci e cablaggio facilitato con connettori rapidi predisposti per il collegamento dei profili uno di seguito all'altro
Note	su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

Gallery

Accessori e alimentatori

Accessori (10)

Cassaforme

WCCA21A0F

Cassaforma

Nido d’ape

Aggiungi l’accessorio ottico nel Genera Codice

nido d’ape

integrato nel corpo illuminante

Applicabile su tutte le ottiche ad eccezione dell’ottica diffusa

Frangiluce

Aggiungi l’accessorio ottico nel Genera Codice

frangiluce

integrato nel corpo illuminante

Applicabile su tutte le ottiche ad eccezione dell’ottica diffusa

Ricambi

WN6006

Coppia estrattori per cassaforme

Materiale per cablaggio

WFA0005 Cavo di interconnessione di 5 m a 4 poli per versione DALI o 0/1-10V	WFA01 Connettore maschio a 4 poli per collegamento entra-esci IP68
WFA0101 Cavo di interconnessione di 1,5 m a 4 poli per versione 0/1-10V, DALI	WFA0201 Cavo di interconnessione di 1,5 m a 5 poli
WFA0205 Cavo di interconnessione di 5 m a 5 poli	WFA05 Connettore maschio a 5 poli per collegamento entra-esci IP68

Alimentatori (0)

Alimentatori non previsti

Elettronica di controllo (0)

Controller non previsti

Input di comando (0)

Input di comando non previsti

Versioni
