Palladiano 1.0

applique da esterno, arredo urbano, paletto da esterno, plafoniera da esterno, proiettore da esterno - 38W/55W 230Vac

Dati tecnici

Stampa dati tecnici

Ottiche non incluse

kg 6,50
IP66
IK10
DALI
PUSH
0/1-10V

Installazione	applique da esterno, arredo urbano, paletto da esterno, plafoniera da esterno, proiettore da esterno
Potenza assorbita	38W, 55W
Alimentazione	230Vac
Flusso sorgente	3617 lm (3000K, 38W, CRI >90), 3905 lm (3000K, 38W, CRI 80), 4864 lm (3000K, 55W, CRI >90), 5256 lm (3000K, 55W, CRI 80)
Flusso emesso	2070 lm (3000K, 45°, 38W, CRI >90), 2300 lm (3000K, 45°, 38W, CRI 80), 2850 lm (3000K, 45°, 55W, CRI >90), 3200 lm (3000K, 45°, 55W, CRI 80)
Scheda capitolato	Palladiano 1.0 applique da esterno, arredo urbano, paletto da esterno, plafoniera da esterno, proiettore da esterno; su superficie (soffitto, parete, pavimento, palo); Potenza assorbita: 38W, 55W; Alimentazione: 230Vac; Flusso sorgente: 3617 lm (3000K, 38W, CRI >90), 3905 lm (3000K, 38W, CRI 80), 4864 lm (3000K, 55W, CRI >90), 5256 lm (3000K, 55W, CRI 80); Flusso emesso: 2070 lm (3000K, 45°, 38W, CRI >90), 2300 lm (3000K, 45°, 38W, CRI 80), 2850 lm (3000K, 45°, 55W, CRI >90), 3200 lm (3000K, 45°, 55W, CRI 80); 8 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (Ta 25°C); Colore LED: 2700K, 3000K, 4000K; CRI Indice resa cromatica: 80, >90; Materiale corpo: corpo realizzato in lega di alluminio pressofuso EN AB 46100 a basso contenuto di rame per un'ottima resistenza alla corrosione; Finiture: finitura di colore cor-ten ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive), finitura di colore rame ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina, finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive), finitura di colore bianco ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) (RAL 9003); Finitura RAL su richiesta; Materiale schermo: schermo in policarbonato trasparente e serigrafato con trattamento anti UV ad alta trasmittanza per garantire uniformità cromatica della luce e con un'ottima resistenza ai graffi e agli urti; alimentatore integrato; incluso cavo in neoprene di 5 m H05RN-F 2x1,00/1,00 Ø6,8 mm; Gestione: 0/1-10V, PUSH, DALI, Mezzanotte virtuale, ON/OFF; Grado di protezione: IP66; Grado di resistenza: IK10; su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi; Designed by: Francesco Iannone; Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; PID (Protective Impedance Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all’impianto, come accumuli di cariche elettrostatiche o fenomeni di tipo impulsivo, provenienti dalla linea elettrica. In generale eventi a basso contenuto energetico; SPD (Surge Protection Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all'impianto, quali sovratensioni. In particolare questo dispositivo è specifico per fenomeni gravosi e ad alto contenuto energetico; Temperatura di esercizio: -20°C — +45°C; Glow wire test: 960°; Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006; Classe di isolamento: classe II; Peso: 6500 g; Dimensioni: Ø344x346x165 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WD0410E Colonna / distanziale - h 320mm - bianco, WD0410H Colonna / distanziale - h 320mm - antracite, WD0410T Colonna / distanziale - h 320mm - cor-ten, WD0410U Colonna / distanziale - h 320mm - rame, WD0411E Colonna / distanziale- h 640mm - bianco, WD0411H Colonna / distanziale - h 640mm - antracite, WD0411T Colonna / distanziale- h 640mm - cor-ten, WD0411U Colonna / distanziale - h 640mm - rame, WM0410E Staffa per montaggio su distanziale / staffa per attacco a colonna - bianco, WM0410H Staffa per montaggio su distanziale / staffa per attacco a colonna - antracite, WM0410T Staffa per montaggio su distanziale / staffa per attacco a colonna - cor-ten, WM0410U Staffa per montaggio su distanziale / staffa per attacco a colonna - rame, WM0411E Piastra per attacco a palo - bianco, WM0411H Piastra per attacco a palo - antracite, WM0411T Piastra per attacco a palo - cor-ten, WM0411U Piastra per attacco a palo - rame, WM0412E Piastra base - bianco, WM0412H Piastra base - antracite, WM0412T Piastra base - cor-ten, WM0412U Piastra base - rame, WR0301 Ottica - 15°, WR0302 Ottica - 24°, WR0303 Ottica - 38°, WR0304 Ottica - 54°, WR0305 Ottica - 14°x56°, WR0306 Ottica stradale - 153°x107°, WR0307 Ottica stradale - 85°x85°, WR0308 Ottica stradale - 130°x130°, WR0309 Ottica stradale - 119°x92°, WR0310 Ottica stradale - 158°x110°, WR0311 Ottica stradale - 149°x106°, WR0312 Ottica stradale - 160°x112°, WR0313 Ottica stradale - 162°x116°, WR0314 Ottica stradale - 165°x110°, WR0315 Ottica stradale - 145°x115°, WR0316 Ottica stradale - 110°x80°, WR0317 Ottica stradale - 145°x120°, WR0318 Ottica stradale - 135°x135°, WR0319 Ottica stradale - 47°x47°, WR0320 Ottica stradale - 90°x90°, WR0321 Filtro ombra acqua, WR0322 Filtro ombra acqua blu, WR0323 Filtro ombra bosco, WR0324 Filtro ombra bosco verde, WR0325 Filtro ombra pioggia, WR0326 Filtro ombra pioggia blu, WR0327 Filtro ombra foglie, WR0328 Filtro ombra foglie verde, WR0329 Filtro ombra fuori fuoco, WR0330 Filtro ombra fuori fuoco arancione, WR0331 Filtro ombra vialetto, WR0332 Filtro ombra vialetto verde, WR0333 Filtro colore rosso , WR0334 Filtro colore verde, WR0335 Filtro colore blu ; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Palladiano 1.0 applique da esterno, arredo urbano, paletto da esterno, plafoniera da esterno, proiettore da esterno su superficie (soffitto, parete, pavimento, palo) Potenza assorbita: 38W, 55W Alimentazione: 230Vac Flusso sorgente: 3617 lm (3000K, 38W, CRI >90), 3905 lm (3000K, 38W, CRI 80), 4864 lm (3000K, 55W, CRI >90), 5256 lm (3000K, 55W, CRI 80) Flusso emesso: 2070 lm (3000K, 45°, 38W, CRI >90), 2300 lm (3000K, 45°, 38W, CRI 80), 2850 lm (3000K, 45°, 55W, CRI >90), 3200 lm (3000K, 45°, 55W, CRI 80) 8 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (Ta 25°C) Colore LED: 2700K, 3000K, 4000K CRI Indice resa cromatica: 80, >90 Materiale corpo: corpo realizzato in lega di alluminio pressofuso EN AB 46100 a basso contenuto di rame per un'ottima resistenza alla corrosione Finiture: finitura di colore cor-ten ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive), finitura di colore rame ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina, finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive), finitura di colore bianco ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) (RAL 9003) Finitura RAL su richiesta Materiale schermo: schermo in policarbonato trasparente e serigrafato con trattamento anti UV ad alta trasmittanza per garantire uniformità cromatica della luce e con un'ottima resistenza ai graffi e agli urti alimentatore integrato incluso cavo in neoprene di 5 m H05RN-F 2x1,00/1,00 Ø6,8 mm Gestione: 0/1-10V, PUSH, DALI, Mezzanotte virtuale, ON/OFF Grado di protezione: IP66 Grado di resistenza: IK10 su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi Designed by: Francesco Iannone Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; PID (Protective Impedance Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all’impianto, come accumuli di cariche elettrostatiche o fenomeni di tipo impulsivo, provenienti dalla linea elettrica. In generale eventi a basso contenuto energetico; SPD (Surge Protection Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all'impianto, quali sovratensioni. In particolare questo dispositivo è specifico per fenomeni gravosi e ad alto contenuto energetico Temperatura di esercizio: -20°C — +45°C Glow wire test: 960° Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006 Classe di isolamento: classe II Peso: 6500 g Dimensioni: Ø344x346x165 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WD0410E Colonna / distanziale - h 320mm - bianco, WD0410H Colonna / distanziale - h 320mm - antracite, WD0410T Colonna / distanziale - h 320mm - cor-ten, WD0410U Colonna / distanziale - h 320mm - rame, WD0411E Colonna / distanziale- h 640mm - bianco, WD0411H Colonna / distanziale - h 640mm - antracite, WD0411T Colonna / distanziale- h 640mm - cor-ten, WD0411U Colonna / distanziale - h 640mm - rame, WM0410E Staffa per montaggio su distanziale / staffa per attacco a colonna - bianco, WM0410H Staffa per montaggio su distanziale / staffa per attacco a colonna - antracite, WM0410T Staffa per montaggio su distanziale / staffa per attacco a colonna - cor-ten, WM0410U Staffa per montaggio su distanziale / staffa per attacco a colonna - rame, WM0411E Piastra per attacco a palo - bianco, WM0411H Piastra per attacco a palo - antracite, WM0411T Piastra per attacco a palo - cor-ten, WM0411U Piastra per attacco a palo - rame, WM0412E Piastra base - bianco, WM0412H Piastra base - antracite, WM0412T Piastra base - cor-ten, WM0412U Piastra base - rame, WR0301 Ottica - 15°, WR0302 Ottica - 24°, WR0303 Ottica - 38°, WR0304 Ottica - 54°, WR0305 Ottica - 14°x56°, WR0306 Ottica stradale - 153°x107°, WR0307 Ottica stradale - 85°x85°, WR0308 Ottica stradale - 130°x130°, WR0309 Ottica stradale - 119°x92°, WR0310 Ottica stradale - 158°x110°, WR0311 Ottica stradale - 149°x106°, WR0312 Ottica stradale - 160°x112°, WR0313 Ottica stradale - 162°x116°, WR0314 Ottica stradale - 165°x110°, WR0315 Ottica stradale - 145°x115°, WR0316 Ottica stradale - 110°x80°, WR0317 Ottica stradale - 145°x120°, WR0318 Ottica stradale - 135°x135°, WR0319 Ottica stradale - 47°x47°, WR0320 Ottica stradale - 90°x90°, WR0321 Filtro ombra acqua, WR0322 Filtro ombra acqua blu, WR0323 Filtro ombra bosco, WR0324 Filtro ombra bosco verde, WR0325 Filtro ombra pioggia, WR0326 Filtro ombra pioggia blu, WR0327 Filtro ombra foglie, WR0328 Filtro ombra foglie verde, WR0329 Filtro ombra fuori fuoco, WR0330 Filtro ombra fuori fuoco arancione, WR0331 Filtro ombra vialetto, WR0332 Filtro ombra vialetto verde, WR0333 Filtro colore rosso , WR0334 Filtro colore verde, WR0335 Filtro colore blu Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	su superficie (soffitto, parete, pavimento, palo)
Numero e tipo LED	8 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (Ta 25°C)
Colore LED	2700K, 3000K, 4000K
CRI Indice resa cromatica	80, >90
Materiale corpo	corpo in alluminio pressofuso
Materiale schermo	schermo in policarbonato trasparente e serigrafato
Finiture	cor-ten, rame, antracite, bianco
Alimentatore	alimentatore integrato
Cavi di alimentazione	incluso cavo in neoprene di 5 m H05RN-F 2x1,00/1,00 Ø6,8 mm
Gestione	0/1-10V, PUSH, DALI, Mezzanotte virtuale, ON/OFF
Grado di protezione	IP66
Grado di resistenza	IK10
Note	su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi
Designed by	Francesco Iannone
Stato	In esaurimento

Leggi tutto

Chiudi

Download

Guarda tutti i download

Gallery

Accessori e alimentatori

Accessori (55)

Piastre

WM0412E Piastra base - bianco	WM0412H Piastra base - antracite
WM0412T Piastra base - cor-ten	WM0412U Piastra base - rame

Colonne

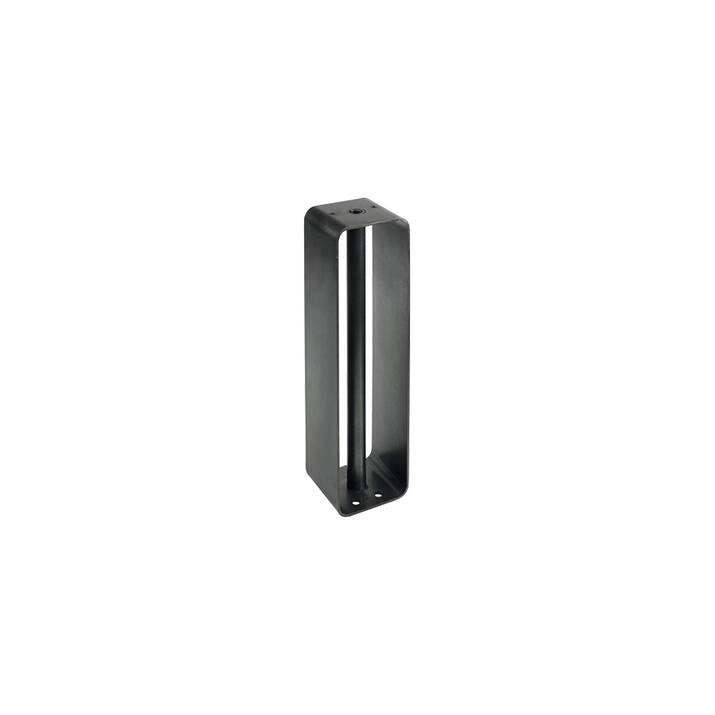

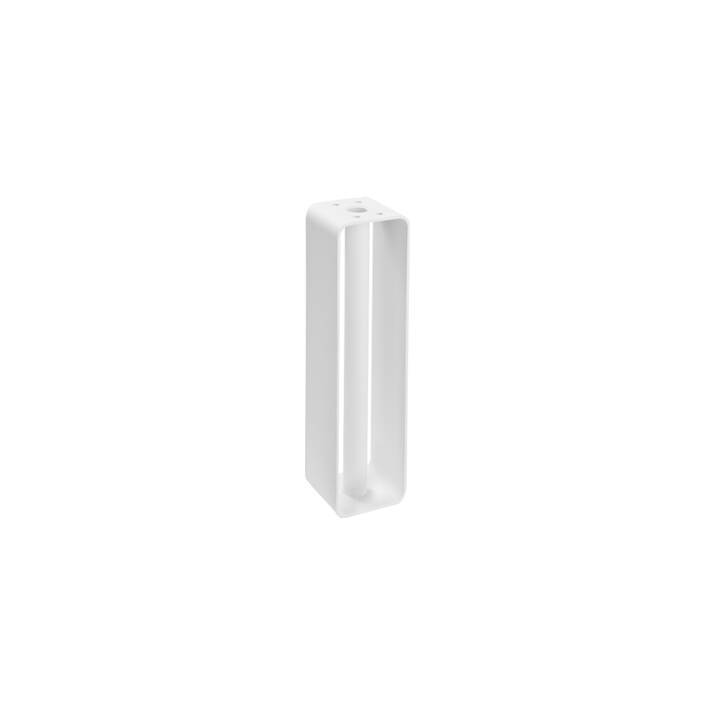

WD0410E Colonna / distanziale - h 320mm - bianco	WD0410H Colonna / distanziale - h 320mm - antracite

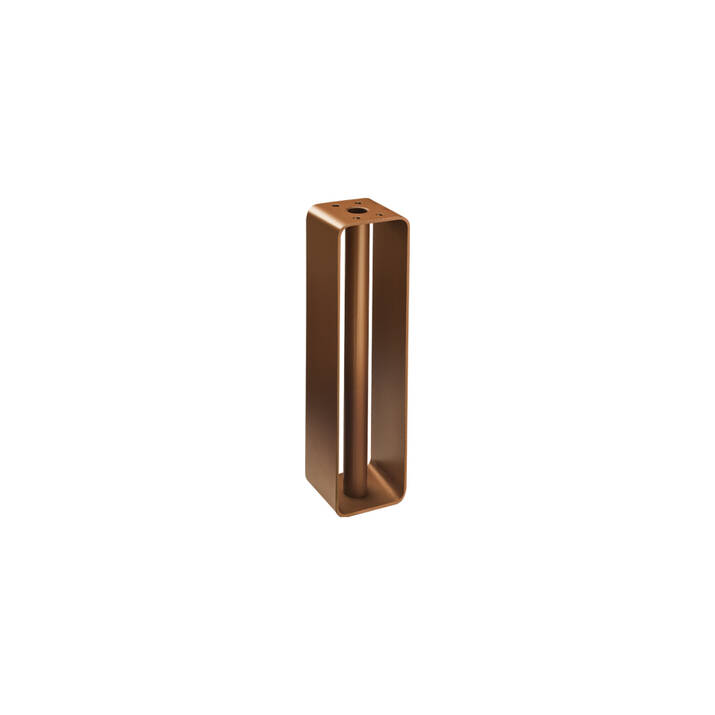

WD0410T Colonna / distanziale - h 320mm - cor-ten	WD0410U Colonna / distanziale - h 320mm - rame

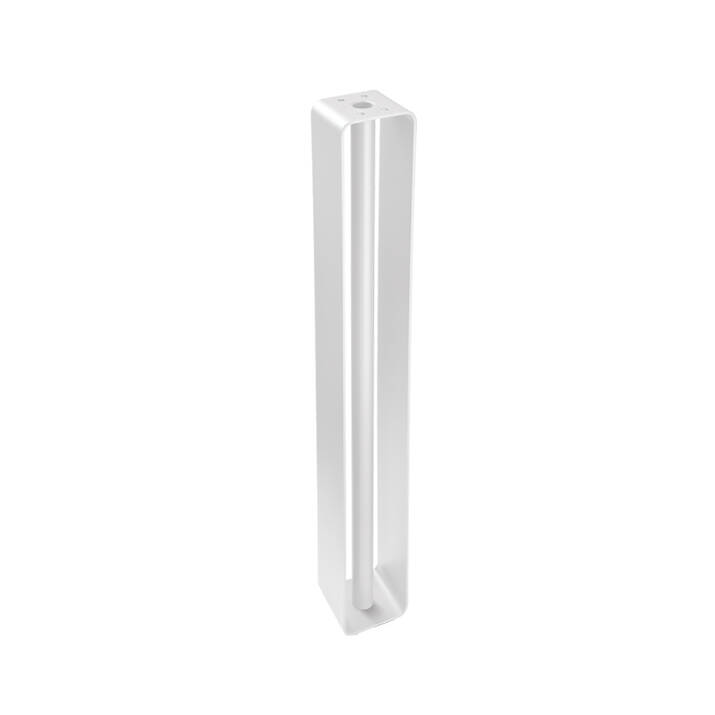

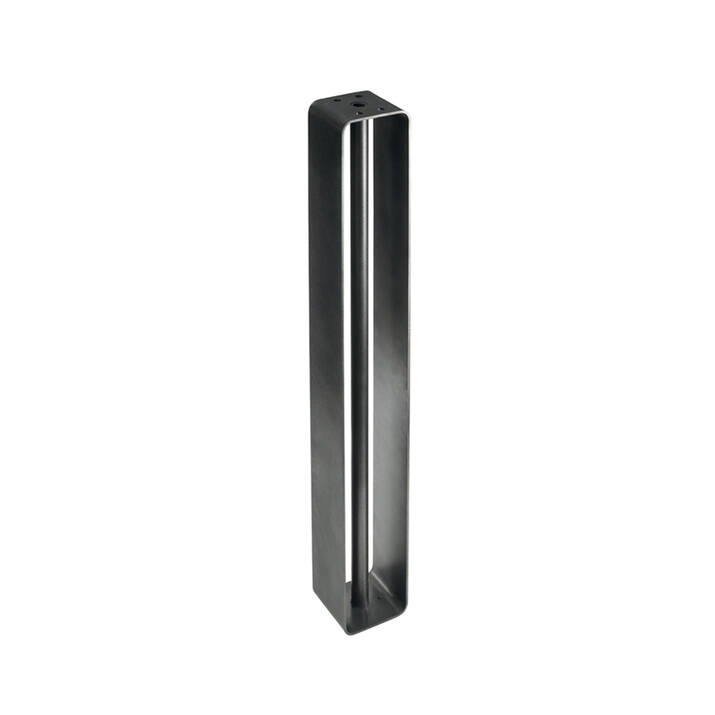

WD0411E Colonna / distanziale- h 640mm - bianco	WD0411H Colonna / distanziale - h 640mm - antracite

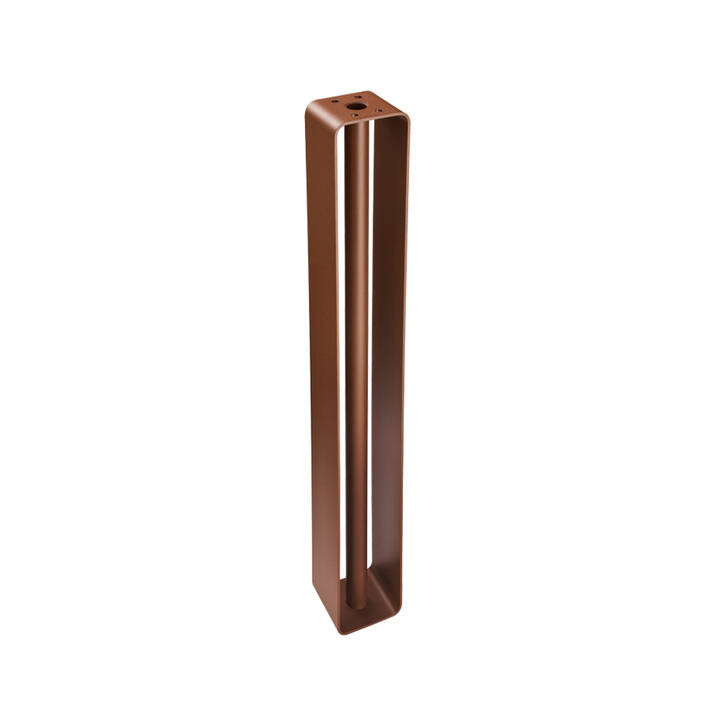

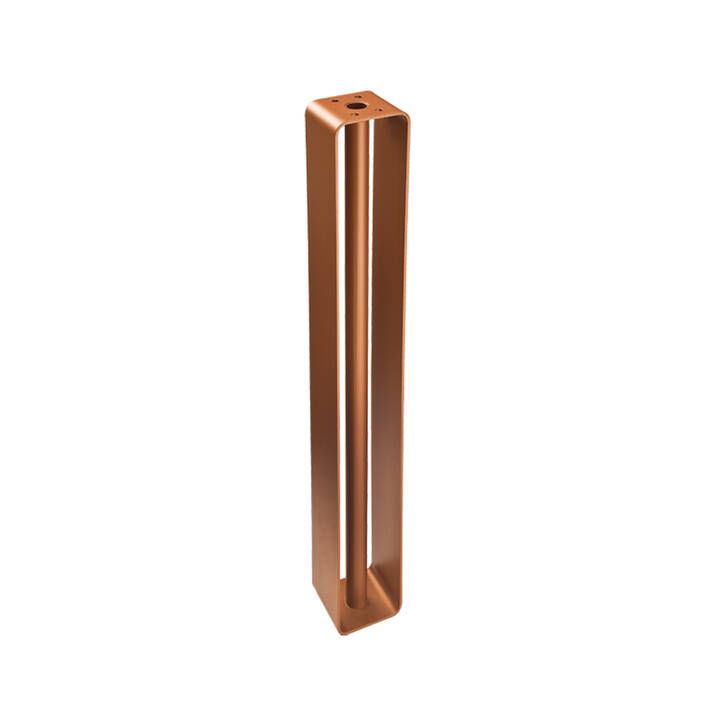

WD0411T Colonna / distanziale- h 640mm - cor-ten	WD0411U Colonna / distanziale - h 640mm - rame

Ottiche

WR0301 Ottica - 15°	WR0302 Ottica - 24°
WR0303 Ottica - 38°	WR0304 Ottica - 54°
WR0305 Ottica - 14°x56°	WR0306 Ottica stradale - 153°x107°
WR0307 Ottica stradale - 85°x85°	WR0308 Ottica stradale - 130°x130°
WR0309 Ottica stradale - 119°x92°	WR0310 Ottica stradale - 158°x110°
WR0311 Ottica stradale - 149°x106°	WR0312 Ottica stradale - 160°x112°
WR0313 Ottica stradale - 162°x116°	WR0314 Ottica stradale - 165°x110°
WR0315 Ottica stradale - 145°x115°	WR0316 Ottica stradale - 110°x80°
WR0317 Ottica stradale - 145°x120°	WR0318 Ottica stradale - 135°x135°
WR0319 Ottica stradale - 47°x47°	WR0320 Ottica stradale - 90°x90°

Filtri

Da ordinare in alternativa all'ottica WR0321 Filtro ombra acqua	Da ordinare in alternativa all'ottica WR0322 Filtro ombra acqua blu
Da ordinare in alternativa all'ottica WR0323 Filtro ombra bosco	Da ordinare in alternativa all'ottica WR0324 Filtro ombra bosco verde
Da ordinare in alternativa all'ottica WR0325 Filtro ombra pioggia	Da ordinare in alternativa all'ottica WR0326 Filtro ombra pioggia blu
Da ordinare in alternativa all'ottica WR0327 Filtro ombra foglie	Da ordinare in alternativa all'ottica WR0328 Filtro ombra foglie verde
Da ordinare in alternativa all'ottica WR0329 Filtro ombra fuori fuoco	Da ordinare in alternativa all'ottica WR0330 Filtro ombra fuori fuoco arancione
Da ordinare in alternativa all'ottica WR0331 Filtro ombra vialetto	Da ordinare in alternativa all'ottica WR0332 Filtro ombra vialetto verde
WR0333 Filtro colore rosso Da ordinare in aggiunta alle ottiche 15°, 24°, 38°, 54°, 14°x56°	WR0334 Filtro colore verde Da ordinare in aggiunta alle ottiche 15°, 24°, 38°, 54°, 14°x56°
WR0335 Filtro colore blu Da ordinare in aggiunta alle ottiche 15°, 24°, 38°, 54°, 14°x56°

Accessori vari

WM0410E Staffa per montaggio su distanziale / staffa per attacco a colonna - bianco	WM0410H Staffa per montaggio su distanziale / staffa per attacco a colonna - antracite
WM0410T Staffa per montaggio su distanziale / staffa per attacco a colonna - cor-ten	WM0410U Staffa per montaggio su distanziale / staffa per attacco a colonna - rame
WM0411E Piastra per attacco a palo - bianco	WM0411H Piastra per attacco a palo - antracite
WM0411T Piastra per attacco a palo - cor-ten	WM0411U Piastra per attacco a palo - rame

Alimentatori (0)

Alimentatori non previsti

Elettronica di controllo (0)

Controller non previsti

Input di comando (0)

Input di comando non previsti

Progetti

Entertainment
Stand L&L - Light+Building 2018
Francoforte sul Meno, Germania

Versioni

Palladiano 1.1
76W, 110W

230Vac

2700K, 3000K, 4000K
