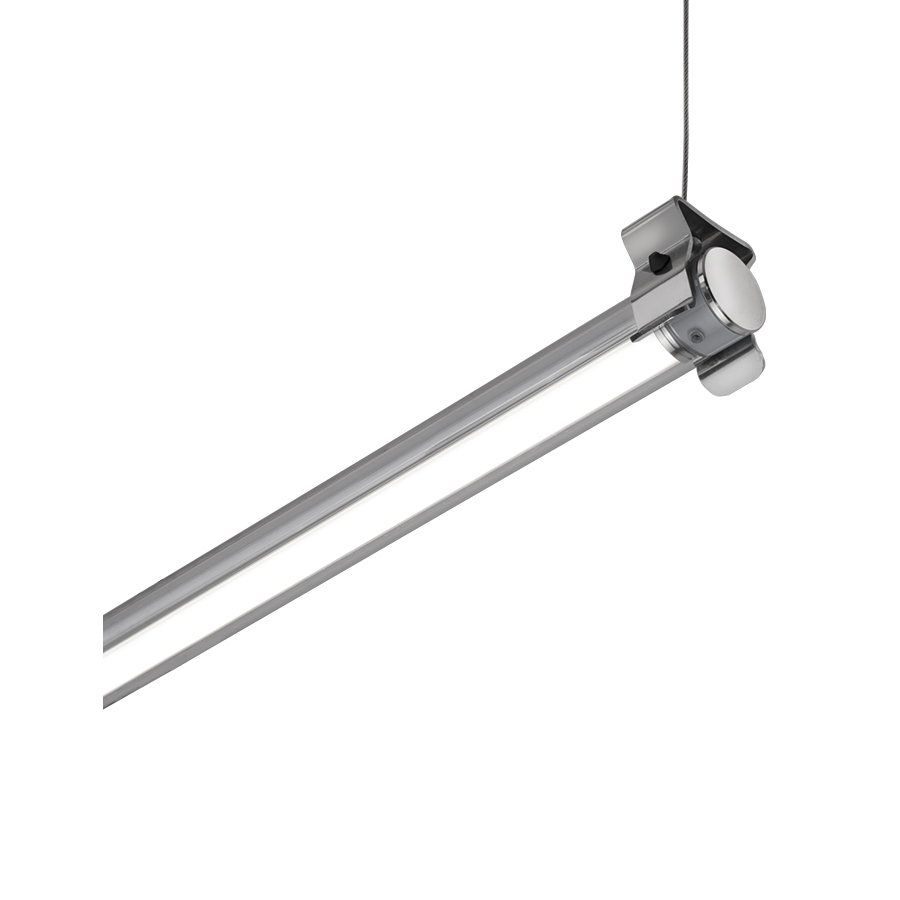

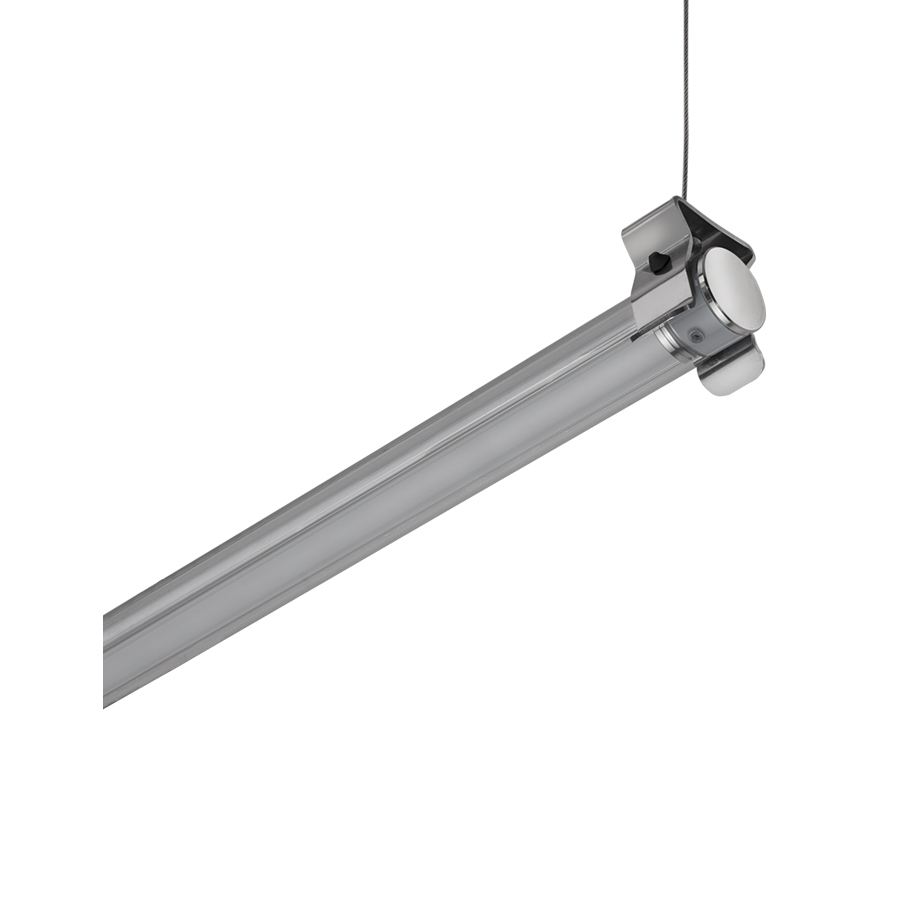

Trevi S 1.0

Sospensioni da esterno

sospensione da esterno - 7/10/11W 24Vdc - 613 mm

Genera codice

Dati tecnici

Stampa dati tecnici
Coppia clip non inclusa obbligatoria
Kit fissaggio a sospensione non incluso obbligatorio
  • RGB
  • marchio di conformità CE per l’Unione Europea
  • marchio di conformità UKCA per la Gran Bretagna
  • EAC
  • BIS R-41103985
  • apparecchio illuminante a tecnologia LED
  • classe III di isolamento elettrico
  • peso lordo
    kg 0,40
  • IP68
  • IK10
  • F
Installazione sospensione da esterno
Potenza assorbita versione con ottiche: 7W,
versione diffusa: 10W,
versione RGB: 11W
Alimentazione 24Vdc
Flusso sorgente 1092 lm (3000K, versione diffusa),
619 lm (3000K, versione con ottiche),
RGB: 526 lm, R: 118 lm G: 336 lm B: 72 lm (versione diffusa)
Flusso emesso 504 lm (3000K, 40°),
548 lm (3000K, versione diffusa),
RGB: 376 lm, R: 84 lm G: 240 lm B: 52 lm (versione diffusa)
Scheda capitolato

Copiato
Montaggio su superficie (soffitto)
Numero e tipo LED versione con ottiche: 6 power LED passo 100, 1/4 ANSI BIN;
versione diffusa: 78 mid power LED, 3 step MacAdam;
versione RGB: 42 low power LED full color
50000h L90 B10 (Ta 25°C)
Colore LED 2700K, 3000K, 4000K, RGB

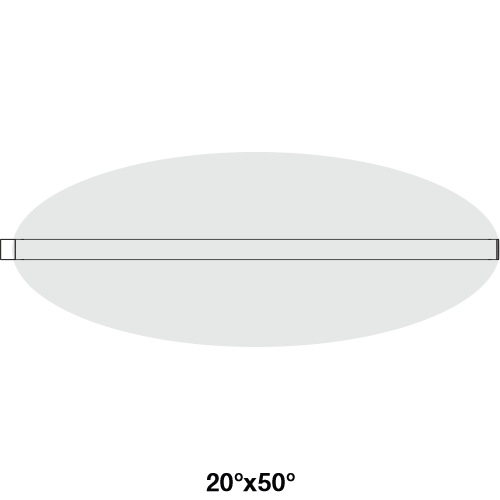

Ottiche 40°, 65°, 20°x50°, diffusa
CRI Indice resa cromatica 80
Materiale corpo testate in acciaio inox AISI 316L
Materiale schermo schermo in policarbonato trasparente (versione con ottiche),
schermo in policarbonato opalino (versione diffusa)
Clip Coppia clip (WM0501), Coppia clip antivandalo (WM0502)
Kit fissaggio a sospensione WMA07
Alimentatore alimentatore non incluso
Cavi di alimentazione incluso cavo in neoprene di 5 m H05RN-F 2x0,75 Ø6,3 mm,
RGB: incluso cavo in FEP+PCP (equivalente a H05RN-F) di 5 m 4x0,50/0,50 Ø6,3 mm
Grado di protezione IP68
Grado di resistenza IK10
Stato Disponibile

Leggi tutto

Chiudi

Accessori e alimentatori

Accessori (3)

Accessori vari

Accessori d'installazione non inclusi obbligatori

WM0501

Coppia clip
Accessori d'installazione non inclusi obbligatori

WM0502

Coppia clip antivandalo
Accessori d'installazione non inclusi obbligatori

WMA07

Kit fissaggio a sospensione

Alimentatori (24)

ACUNI020T1

Alimentatore in corrente ON/OFF

Input230Vac 50-60 Hz
Output24Vdc; 16W ✓
250mA costante; max 13W ⚠
350mA costante; max 19W ⚠
400mA costante; max 20W ⚠
450mA costante; max 20W ⚠
500mA costante; max 20W ⚠
550mA costante; max 20W ⚠
600mA costante; max 20W ⚠
700mA costante; max 20W ⚠
DimmerazioneNon dimmerabile
IP alimentatoreIP20

AD020DALIT1

Alimentatore dimmerabile DALI

Output24Vdc; 16W ✓
250mA costante; max 12W ⚠
350mA costante; max 17W ⚠
400mA costante; max 19W ⚠
450mA costante; max 20W ⚠
500mA costante; max 20W ⚠
550mA costante; max 20W ⚠
600mA costante; max 20W ⚠
700mA costante; max 20W ⚠
DimmerazioneDALI
IP alimentatoreIP20

AD032TLT1

Alimentatore dimmerabile PUSH, taglio di fase

Input230Vac 50-60 Hz
Output12Vdc; 10W ⚠
24Vdc; 20W ✓
28Vdc; 22W ⚠
350mA costante; max 17W ⚠
500mA costante; max 24W ⚠
550mA costante; max 25W ⚠
700mA costante; max 32W ⚠
750mA costante; max 32W ⚠
DimmerazionePUSH, Taglio di fase
IP alimentatoreIP20

ADUNITC

Alimentatore dimmerabile 1-10V+PUSH

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output12Vdc; 11W ⚠
24Vdc; 20W ✓
250mA costante; max 13W ⚠
300mA costante; max 16W ⚠
350mA costante; max 18W ⚠
400mA costante; max 21W ⚠
450mA costante; max 23W ⚠
500mA costante; max 25W ⚠
550mA costante; max 27W ⚠
600mA costante; max 30W ⚠
650mA costante; max 32W ⚠
700mA costante; max 32W ⚠
750mA costante; max 20W ⚠
800mA costante; max 20W ⚠
850mA costante; max 20W ⚠
900mA costante; max 20W ⚠
Dimmerazione0/1-10V, PUSH
IP alimentatoreIP20

AV00002406020

Alimentatore in tensione ON/OFF

Input230Vac 50-60 Hz
Output24Vdc; 60W ✓
Potenza60W
DimmerazioneNon dimmerabile
IP alimentatoreIP20

AV00002412020

Alimentatore in tensione ON/OFF

Input230Vac 50-60 Hz
Output24Vdc; 120W ✓
Potenza120W
DimmerazioneNon dimmerabile
IP alimentatoreIP20

AV00002418020

Alimentatore in tensione ON/OFF

Input230Vac 50-60 Hz
Output24Vdc; 180W ✓
Potenza180W
DimmerazioneNon dimmerabile
IP alimentatoreIP20

AV0D024V03066

Alimentatore dimmerabile DALI 2

Input230Vac 50-60 Hz
Output24Vdc; 30W ✓
Potenza30W
DimmerazioneDALI-2
IP alimentatoreIP66

AV0D024V06066

Alimentatore dimmerabile DALI 2

Input230Vac 50-60 Hz
Output24Vdc; 60W ✓
Potenza60W
DimmerazioneDALI-2
IP alimentatoreIP66

AV0D024V10066

Alimentatore dimmerabile DALI 2

Input230Vac 50-60 Hz
Output24Vdc; 100W ✓
Potenza100W
DimmerazioneDALI-2
IP alimentatoreIP66

AV0D024V15066

Alimentatore dimmerabile DALI 2

Input230Vac 50-60 Hz
Output24Vdc; 150W ✓
Potenza150W
DimmerazioneDALI-2
IP alimentatoreIP66

AV0D024V20066

Alimentatore dimmerabile DALI 2

Input230Vac 50-60 Hz
Output24Vdc; 200W ✓
Potenza200W
DimmerazioneDALI-2
IP alimentatoreIP66

AV0D024V30066

Alimentatore dimmerabile DALI 2

Input230Vac 50-60 Hz
Output24Vdc; 300W ✓
Potenza300W
DimmerazioneDALI-2
IP alimentatoreIP66

AV24008IP54

Alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc; 8W ✓
DimmerazioneNon dimmerabile
IP alimentatoreIP54

AV24010IP20

Alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc; 10W ✓
DimmerazioneNon dimmerabile
IP alimentatoreIP20

AV24020IP67

Alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc; 20W ✓
DimmerazioneNon dimmerabile
IP alimentatoreIP67

AV24040IP67

Alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc; 40W ✓
DimmerazioneNon dimmerabile
IP alimentatoreIP67

AV24060IP20

Alimentatore in tensione ON/OFF

Input230Vac 50-60 Hz
Output24Vdc; 60W ✓
DimmerazioneNon dimmerabile
IP alimentatoreIP20

AV24060IP67

Alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc; 60W ✓
DimmerazioneNon dimmerabile
IP alimentatoreIP67

AV24100IP20

Alimentatore in tensione ON/OFF

Input230Vac 50-60 Hz
Output24Vdc; 100W ✓
DimmerazioneNon dimmerabile
IP alimentatoreIP20

AV24150IP20

Alimentatore in tensione ON/OFF

Input230Vac 50-60 Hz
Output24Vdc; 150W ✓
Potenza150W
DimmerazioneNon dimmerabile
IP alimentatoreIP20

AV24150IP67

Alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc; 150W ✓
DimmerazioneNon dimmerabile
IP alimentatoreIP67

AV24240IP67

Alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc; 240W ✓
DimmerazioneNon dimmerabile
IP alimentatoreIP67

AV24320IP67

Alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc; 320W ✓
DimmerazioneNon dimmerabile
IP alimentatoreIP67
Espandi

Elettronica di controllo (8)

ADV576DALIN1

Dimmer in bassa tensione

da ordinare in aggiunta all'alimentatore

Input12-24-48Vdc
OutputCon ingresso a 12 Vdc:; 12Vdc; 144W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 288W ✓
Con ingresso a 48 Vdc:; 48Vdc; 576W ⚠
Dimmerazione0/1-10V, PUSH, DALI, Potenziometro 10kΩ
IP alimentatoreIP20

ARV230PD1

Easy RGB - Controller 3 canali in bassa tensione con uscita in tensione costante

da ordinare in aggiunta all'alimentatore

Input12-24Vdc
OutputCon ingresso a 12 Vdc:; 12Vdc; 90W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 180W ✓
DimmerazionePUSH, Stand Alone
IP alimentatoreIP20

ARVUNID2-01

Universal sequencer - Controller 4 canali in bassa tensione con uscita in tensione costante

da ordinare in aggiunta all'alimentatore

Input12-24-48Vdc
Output

1 canale

Con ingresso a 12 Vdc:; 12Vdc; 60W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 120W ✓
Con ingresso a 48 Vdc:; 48Vdc; 240W ⚠

2 canali

Con ingresso a 12 Vdc:; 12Vdc; 120W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 240W ⚠
Con ingresso a 48 Vdc:; 48Vdc; 480W ⚠

3 canali

Con ingresso a 12 Vdc:; 12Vdc; 180W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 360W ✓
Con ingresso a 48 Vdc:; 48Vdc; 720W ⚠

4 canali

Con ingresso a 12 Vdc:; 12Vdc; 192W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 384W ✓
Con ingresso a 48 Vdc:; 48Vdc; 768W ⚠
Dimmerazione0/1-10V, PUSH, DALI (DT6), ON/OFF, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentatoreIP20

EC0CEN12445A20

Controller 4 canali in bassa tensione con uscita in tensione costante per CASAMBI

Bianco, bianco dinamico, RGB, RGBW o RGB+W
da ordinare in aggiunta all'alimentatore

Input12-24Vdc
24Vdc
Output

1 canale

Con ingresso a 12 Vdc:; 12Vdc; 60W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 120W ✓

2 canali

Con ingresso a 12 Vdc:; 12Vdc; 120W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 240W ⚠

3 canali

Con ingresso a 12 Vdc:; 12Vdc; 120W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 240W ✓

4 canali

Con ingresso a 12 Vdc:; 12Vdc; 120W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 240W ✓
DimmerazionePUSH, Casambi
IP alimentatoreIP20

EC0CEN1244DA20

Dimmer in bassa tensione per CASAMBI

da ordinare in aggiunta all'alimentatore

Input12-24Vdc
24Vdc
OutputCon ingresso a 12 Vdc:; 12Vdc; 120W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 240W ✓
DimmerazionePUSH, Casambi
IP alimentatoreIP20

ECCTR1244CV20

Router / controller WIFI/RF 4x4A RGBW

da ordinare in aggiunta all'alimentatore

Input12-24Vdc
OutputCon ingresso a 12 Vdc:; 12Vdc; 192W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 384W ✓
DimmerazioneRadiofrequenza
IP alimentatoreIP20

ECCTS5244CV20

Controller con ricevente integrata a 4 canali per RGB/RGBW

da ordinare in aggiunta all'alimentatore
da abbinare a TOUCH03L1, TOUCH02L1 e ECCTR1244CV20

Input12-24Vdc
OutputCon ingresso a 12 Vdc:; 12Vdc; 240W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 480W ✓
DimmerazioneRadiofrequenza
IP alimentatoreIP20

TLR02-01

Controller con ricevente integrata a 4 canali per RGB/RGBW/bianco dinamico/dimmerazione

da ordinare in aggiunta all'alimentatore
RGB/RGBW: radiocomando TLC08 o TLC09 non incluso obbligatorio
bianco dinamico/dimmerazione: con pulsante PUSH

Input12-24Vdc
Output

3 canali

Con ingresso a 12 Vdc:; 12Vdc; 90W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 180W ✓

4 canali

Con ingresso a 12 Vdc:; 12Vdc; 120W ⚠
Con ingresso a 24 Vdc:; 24Vdc; 240W ✓
DimmerazionePUSH, Stand Alone, Radiofrequenza
IP alimentatoreIP20
Espandi

Input di comando (11)

AE01350T1

Emergency module integrated

Input220─240Vac 50─60Hz
Outputmax 350mA 58Vdc max
Grado di protezioneIP20
Dimensioni35x47x166 mm, 185 g
Foro d’incassoØ58 mm

EC0TIM12840020

Timer per CASAMBI

Input12-48 Vdc
Grado di protezioneIP20
Dimensioni45x58x25 mm, 40g

ECPNL2301DM20

Touch-screen device

Cassaforma non inclusa obbligatoria

Input115-230 Vac 50-60Hz
OutputDMX512 bus, WiFi, RF
Grado di protezioneIP20
Dimensioni178x33x48 mm 230 g
Controllotouch RGBW

TLC08

Radiocomando per controller TLR02-01, TLR04M-350-500, TLR04M-350-700

Inputbatteria CR2450
Output433,92 MHz
Grado di protezioneIP20
Dimensioni40x40x10 mm

TLC09

Radiocomando per controller TLR02-01, TLR04M-350-500, TLR04M-350-700

Inputbatteria CR2450
Output433,92 MHz
Grado di protezioneIP20
Dimensioni40x40x10 mm

TLC15

Radiocomando a 1 canale per TLR07

Inputbatteria CR2450
Output433.92 MHz
Grado di protezioneIP20
Dimensioni40x40x10 mm
Portata100 m (40 m in interno)

TLC16

Radiocomando a 2 canali per TLR07

Inputbatteria CR2450
Output433.92 MHz
Grado di protezioneIP20
Dimensioni40x40x10 mm
Portata100 m (40 m in interno)

TLC17

Radiocomando a 4 canali per TLR07

Inputbatteria CR2450
Output433.92 MHz
Grado di protezioneIP20
Dimensioni40x40x10 mm
Portata100 m (40 m in interno)

TLR07

Ricevente a 2 canali per radiocomando TLC15, TLC16, TLC17

(1/2 pulsanti NA)

Input110-230Vac 50/60Hz
Output2 contatti puliti
Grado di protezioneIP20
Dimensioni58x43x21 mm
Foro d’incassoØ50 mm

TOUCH02L1

Touch-screen device monozona

Cassaforma non inclusa obbligatoria WC0302

Input100—240Vac
OutputDMX512 bus, WiFi, RF
Grado di protezioneIP20
Dimensioni86x86x36 mm 225 g
ControlloTouch RGBW

TOUCH03L1

Touch-screen device a 4 zone con memorie

Cassaforma non inclusa obbligatoria WC0302

Input100—240Vac
OutputDMX512 bus, WiFi, RF
Grado di protezioneIP20
Dimensioni86x86x36 mm 225 g
Controllotouch RGBW
Espandi

Versioni
