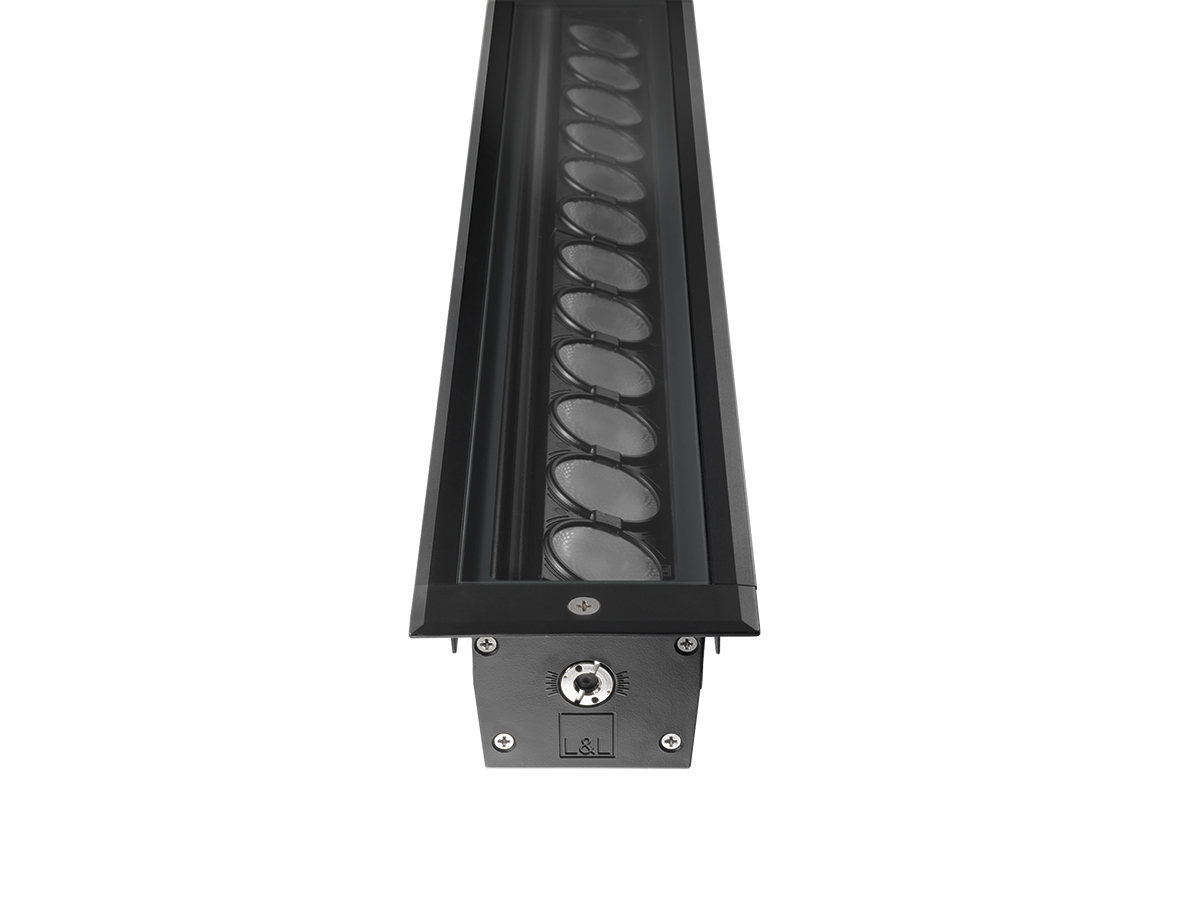

Colorado 6.2

Proiettori da esterno

proiettore da esterno - 85W 230Vac - 1225 mm - RGBW - DMX512+RDM

Genera codice

Personalizza questo prodotto

Grazie a una produzione interna flessibile, è possibile personalizzare questo prodotto. Qui a fianco ti suggeriamo delle possibili versioni speciali, ma se hai delle richieste differenti, possiamo valutarle insieme.

Personalizzazioni possibili:

Lunghezza 325 mm, classe III, 48Vdc

Dati tecnici

Stampa dati tecnici

Aggiornato a CA6210040070SN

10 kg
IP65
IP67
IP69
IK09
DMX+RDM

Installazione	profilo lineare da esterno
Potenza assorbita	85W
Alimentazione	230Vac
Flusso sorgente	R: 2160 lm G: 3894 lm B: 913 lm W: 4776 lm (3000K)
Flusso emesso	5104 lm, R: 1704 lm G: 3072 lm B: 720 lm W: 3768 lm (3000K, 25°)
Scheda capitolato	Colorado 6.2 codice: CA6210040070SN profilo lineare da esterno; su superficie (soffitto, parete, pavimento); Potenza assorbita: 85W; Alimentazione: 230Vac; Flusso sorgente: R: 2160 lm G: 3894 lm B: 913 lm W: 4776 lm (3000K); Flusso emesso: 5104 lm, R: 1704 lm G: 3072 lm B: 720 lm W: 3768 lm (3000K, 25°); 24 power LED multicolor High Intensity, 60000h L80 B10 (Ta 25°C); Colore LED: RGBW; Ottiche: 15°: sistema ottico composto da una serie di sorgenti luminose equidistanti 50 mm tra loro. La lente TIR in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo; Materiale corpo: corpo realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso e successivamente verniciato nero (Ral 9005 opaco) per un'ottima resistenza alla corrosione. Testate realizzate in tecnopolimero verniciate colore nero (RAL 9005 opaco) a liquido per una maggiore resistenza alla corrosione e agli agenti atmosferici. Staffe in acciaio inox AISI 304 nere Ral 9005 opaco ottenute con verniciatura epossidica. Boccole in acciaio inox AISI 316L ottenute mediante lavorazione tornitura CNC; Finiture: finitura di colore nero (Ral 9005 opaco) ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina (RAL 9005); Finitura RAL su richiesta; Materiale schermo: vetro extrachiaro temprato trasparente di spessore 6 mm ad alta trasmittanza con serigrafia vetrificata grigia (RAL 7015) per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti; Guarnizioni: Le guarnizioni in EPDM perossidico nero garantiscono nel tempo una massima resistenza ai raggi UV; Installazione: Versione DMX+RDM: dotato di un connettore femmina IP68 a 5 poli per l'alimentazione e di un connettore femmina IP68 a 4 poli per il segnale DMX+RDM; alimentatore integrato; Gestione: DMX512+RDM; Grado di protezione: IP65, IP67, IP69; Grado di resistenza: IK09; due staffe con due punti di snodo per orientamento; su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi; Valvola osmotica in GORE-TEX per regolazione della pressione interna; Temperatura di esercizio: -20°C — +45°C; Glow wire test: 650°; Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe II; Peso: 10000 g; Dimensioni: 1225x73x173 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WFA0001 Cavo di interconnessione di 1,5 m a 3 poli, WFA01 Connettore maschio a 4 poli, WFA0105 Cavo di interconnessione di 5 m a 3 poli, WFA0201 Cavo di interconnessione di 1,5 m a 5 poli, WFA0205 Cavo di interconnessione di 5 m a 5 poli, WFA05 Connettore maschio a 5 poli, WMA04N staffe regolabili da 0 a 150 mm; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Colorado 6.2 codice: CA6210040070SN profilo lineare da esterno su superficie (soffitto, parete, pavimento) Potenza assorbita: 85W Alimentazione: 230Vac Flusso sorgente: R: 2160 lm G: 3894 lm B: 913 lm W: 4776 lm (3000K) Flusso emesso: 5104 lm, R: 1704 lm G: 3072 lm B: 720 lm W: 3768 lm (3000K, 25°) 24 power LED multicolor High Intensity, 60000h L80 B10 (Ta 25°C) Colore LED: RGBW Ottiche: 15°: sistema ottico composto da una serie di sorgenti luminose equidistanti 50 mm tra loro. La lente TIR in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo Materiale corpo: corpo realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso e successivamente verniciato nero (Ral 9005 opaco) per un'ottima resistenza alla corrosione. Testate realizzate in tecnopolimero verniciate colore nero (RAL 9005 opaco) a liquido per una maggiore resistenza alla corrosione e agli agenti atmosferici. Staffe in acciaio inox AISI 304 nere Ral 9005 opaco ottenute con verniciatura epossidica. Boccole in acciaio inox AISI 316L ottenute mediante lavorazione tornitura CNC Finiture: finitura di colore nero (Ral 9005 opaco) ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina (RAL 9005) Finitura RAL su richiesta Materiale schermo: vetro extrachiaro temprato trasparente di spessore 6 mm ad alta trasmittanza con serigrafia vetrificata grigia (RAL 7015) per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti Guarnizioni: Le guarnizioni in EPDM perossidico nero garantiscono nel tempo una massima resistenza ai raggi UV Installazione: Versione DMX+RDM: dotato di un connettore femmina IP68 a 5 poli per l'alimentazione e di un connettore femmina IP68 a 4 poli per il segnale DMX+RDM alimentatore integrato Gestione: DMX512+RDM Grado di protezione: IP65, IP67, IP69 Grado di resistenza: IK09 due staffe con due punti di snodo per orientamento su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi; Valvola osmotica in GORE-TEX per regolazione della pressione interna Temperatura di esercizio: -20°C — +45°C Glow wire test: 650° Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe II Peso: 10000 g Dimensioni: 1225x73x173 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WFA0001 Cavo di interconnessione di 1,5 m a 3 poli, WFA01 Connettore maschio a 4 poli, WFA0105 Cavo di interconnessione di 5 m a 3 poli, WFA0201 Cavo di interconnessione di 1,5 m a 5 poli, WFA0205 Cavo di interconnessione di 5 m a 5 poli, WFA05 Connettore maschio a 5 poli, WMA04N staffe regolabili da 0 a 150 mm Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	su superficie (soffitto, parete, pavimento)
Numero e tipo LED	24 power LED multicolor High Intensity, 60000h L80 B10 (Ta 25°C)
Colore LED	RGBW
Ottiche	15°
Materiale corpo	corpo in alluminio anticorodal, staffa in acciaio inox, testate in tecnopolimero
Materiale schermo	schermo in vetro extrachiaro temprato trasparente e serigrafato grigio
Finiture	nero

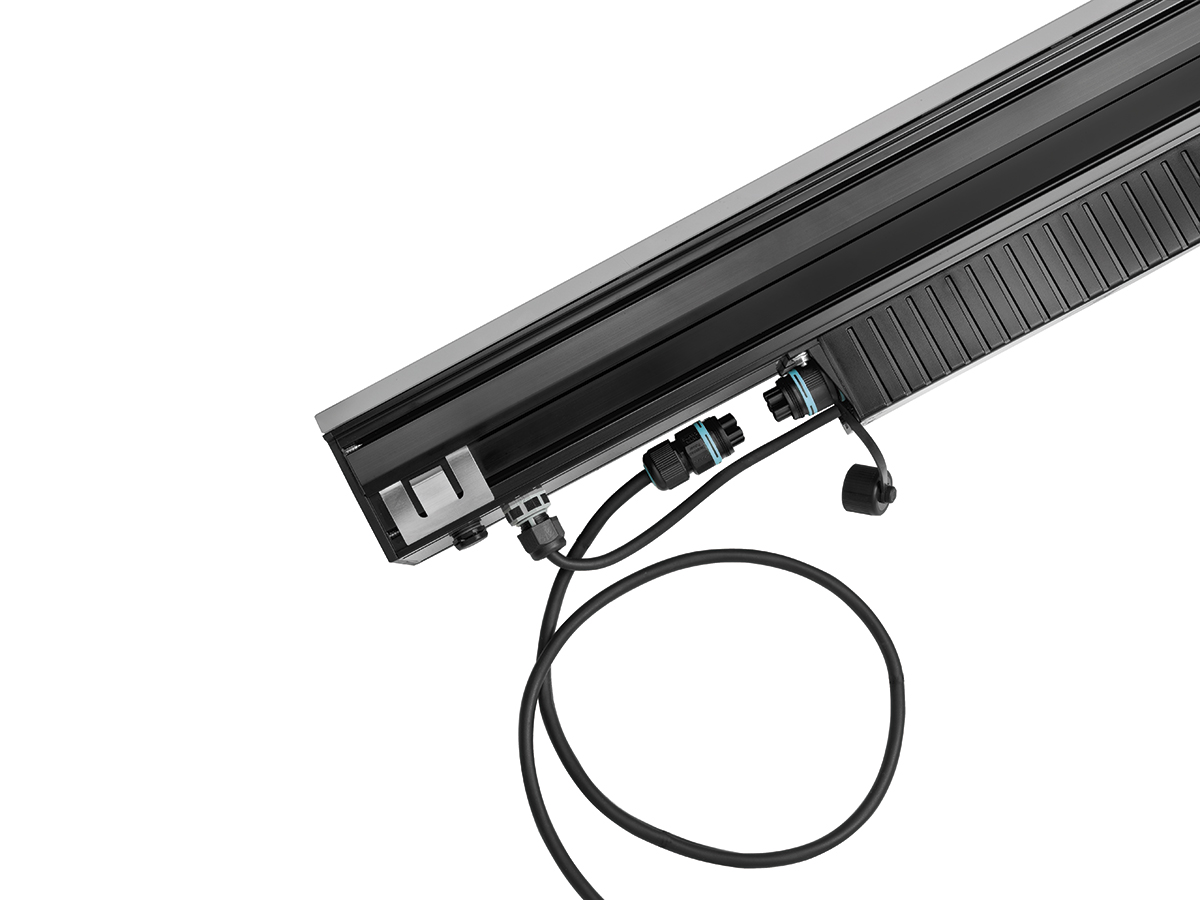

Alimentatore	alimentatore integrato
Gestione	DMX512+RDM
Grado di protezione	IP65, IP67, IP69
Grado di resistenza	IK09
Caratteristiche	due staffe con due punti di snodo per orientamento
Note	su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

JPG Immagini
PDF Catalogo
PDF Scheda tecnica
PDF Scheda istruzione
TXT capitolato Tipo
- Generico per il prodotto Colorado 6.2
- Specifico per il codice CA6210040070SN
DXF Disegno tecnico
LDT Fotometria Tipo
- Generica per il prodotto Colorado 6.2
- Specifica per il codice CA6210040070SN
IES Fotometria Tipo
- Generica per il prodotto Colorado 6.2
- Specifica per il codice CA6210040070SN
Dichiarazione di conformità UE

Gallery

Accessori e alimentatori

Accessori (7)

Accessori relativi al codice prodotto CA6210040070SN

Accessori vari

WMA04N

staffe regolabili da 0 a 150 mm

Materiale per cablaggio

WFA0001 Cavo di interconnessione di 1,5 m a 3 poli per segnale DMX	WFA01 Connettore maschio a 4 poli per collegamento entra-esci IP68
WFA0105 Cavo di interconnessione di 5 m a 3 poli per segnale DMX	WFA0201 Cavo di interconnessione di 1,5 m a 5 poli
WFA0205 Cavo di interconnessione di 5 m a 5 poli	WFA05 Connettore maschio a 5 poli per collegamento entra-esci IP68

Alimentatori (0)

Alimentatori relativi al codice prodotto CA6210040070SN

Alimentatori non previsti

Elettronica di controllo (0)

Elettronica di controllo relativa al codice prodotto CA6210040070SN

Controller non previsti

Input di comando (5)

DMX01

DMX Controller

Input	230Vac
Output	DMX512 bus
Dimensioni	79x92x43 mm, 120 g

ECCTS5241DM20

Ricevente / Traduttore RF/DMX

da ordinare in aggiunta all'alimentatore
da abbinare a ECCTR1244CV20

Input	12-24 Vdc
Output	DMX512 bus
Grado di protezione	IP20
Dimensioni	55x55x21 mm 70 g
Foro d’incasso	Ø55 mm

ECPNL2301DM20

Touch-screen device

Cassaforma non inclusa obbligatoria

Input	115-230 Vac 50-60Hz
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	178x33x48 mm 230 g
Controllo	touch RGBW

TOUCH02L1

Touch-screen device monozona

Cassaforma non inclusa obbligatoria WC0302

Input	100—240Vac
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	86x86x36 mm 225 g
Controllo	Touch RGBW

TOUCH03L1

Touch-screen device a 4 zone con memorie

Cassaforma non inclusa obbligatoria WC0302

Input	100—240Vac
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	86x86x36 mm 225 g
Controllo	touch RGBW
