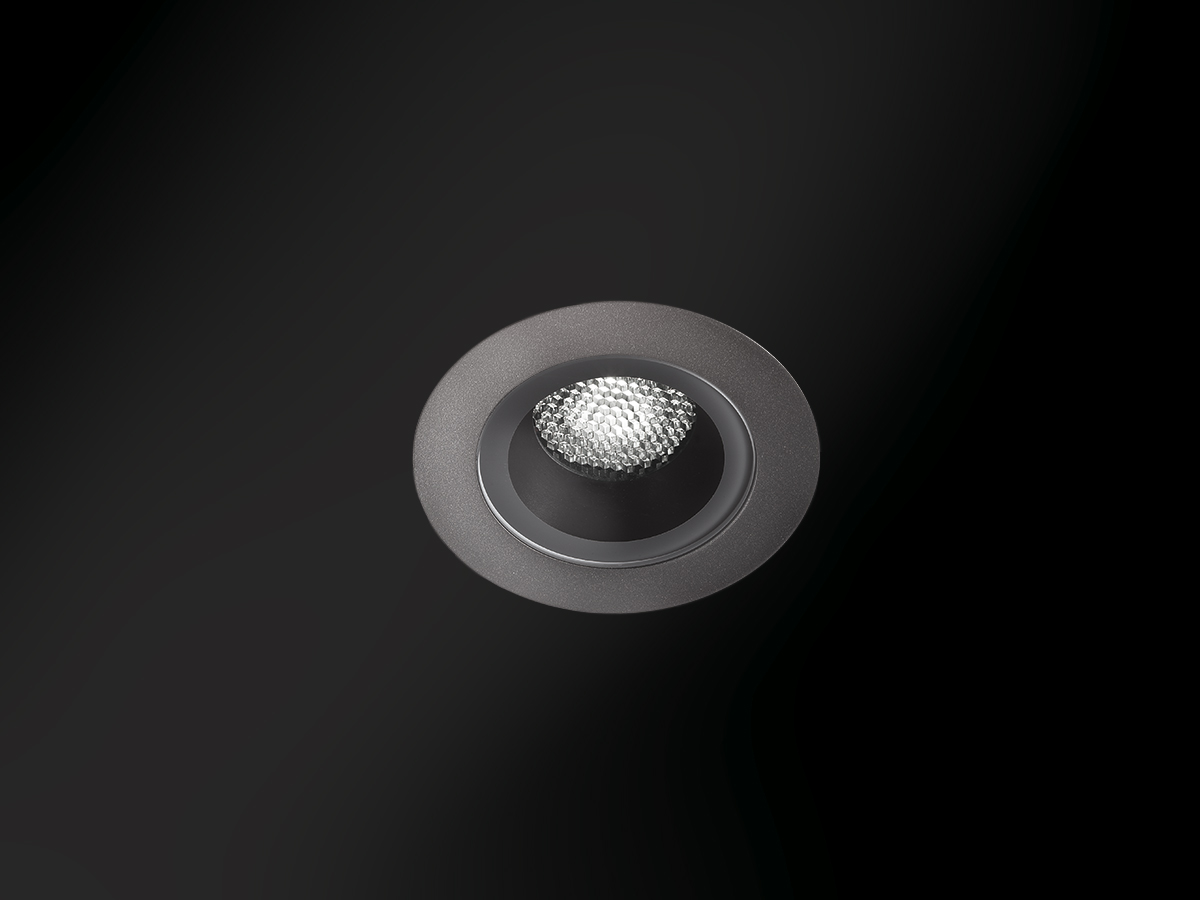

Altopiano 3.6

Incassi da esterno

incasso da esterno - 15W 110-230Vac - Ø140 mm - Dim to Warm: 1800K ÷ 3000K - DALI-2

Personalizza questo prodotto

Grazie a una produzione interna flessibile, è possibile personalizzare questo prodotto. Qui a fianco ti suggeriamo delle possibili versioni speciali, ma se hai delle richieste differenti, possiamo valutarle insieme.

Personalizzazioni possibili:

Schermo in vetro serigrafato bianco

Dati tecnici

Stampa dati tecnici

0,8 kg
Ø130 mm
IP66
IK08
DALI-2

Installazione	incasso da esterno
Potenza assorbita	15W
Alimentazione	110-230Vac
Flusso sorgente	1341 lm (3000K)
Flusso emesso	1068 lm (3000K, 31°)
Scheda capitolato	Altopiano 3.6 incasso da esterno; a incasso (soffitto); Potenza assorbita: 15W; Alimentazione: 110-230Vac; Flusso sorgente: 1341 lm (3000K); Flusso emesso: 1068 lm (3000K, 31°); 1 COB LED, 3 step MacAdam, 55000h L90 B10 (Ta 25°C); Colore LED: Dim to Warm: 1800K ÷ 3000K; Ottiche: 25°, 31°, 40°, 61°, 27°x72°: sistema ottico composto da lente TIR arretrata ad alta efficienza combinato con filtro tecnico ad alta qualità, diffusa: sistema ottico composto da schermo in plexiglas trasparente monosatinato; CRI Indice resa cromatica: >90; Materiale corpo: corpo realizzato in tecnopolimero semicristallino caricato a grafite, termoconduttivo dissipante con conducibilità termica equivalente all'acciaio inox ad elevata resistenza agli urti, alle temperature sotto lo zero e alla corrosione anche in ambienti gravosi (salini). Ghiera in acciaio inox AISI 430 ottenuta da taglio laser, lavorata e rifinita. Successivamente passivata per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina; Finiture: finitura di colore grigio ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) (RAL 9006), finitura di colore bianco ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) (RAL 9003), finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive), finitura di colore cor-ten ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive), finitura tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura con primer che permette di dipingere l'apparecchio con vernici quali smalti poliuretanici bicomponenti e vernici acriliche bicomponenti adatte a superfici murarie; Finitura RAL su richiesta; Materiale schermo: vetro extrachiaro trasparente di spessore 4 mm ad alta trasmittanza per garantire uniformità cromatica della luce, serigrafato grigio (RAL 7015) e temprato per un’ottima resistenza ai graffi e agli urti; Guarnizioni: le guarnizioni in silicone ricotto garantiscono nel tempo una massima resistenza ai raggi UV e una inalterabilità delle caratteristiche meccaniche; Installazione: Il fissaggio a vite preserva intatti i pannelli di cartongesso nel momento dell'installazione. Corpo dell'apparecchio alto 90 mm per installazione in spazi ridotti. Fissaggio magnetico della ghiera sul frontale che permette di nascondere le viti di fissaggio, lasciando un'estetica pulita; alimentatore incluso; incluso 1 cavo in neoprene di 0,50 m H07RN-F 2x1,0 Ø8,0 mm; Gestione: DALI-2; Grado di protezione: IP66; Grado di resistenza: IK08; su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi; Temperatura di esercizio: -20°C — +45°C; Temperatura massima apparecchio: 45°C (Ta 25°C); Glow wire test: 960°; Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe II; Peso: 800 g; Dimensioni: Ø140x90 mm; Foro d’incasso: Ø130 mm; Volume tecnico per dissipazione: Ø320x175 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: frangiluce, nido d’ape, WCA17 Cassaforma per muratura (soffitto), WFA06 Connettore maschio-femmina a 2 poli, WGA03 Molla di fissaggio, WNAP10A0 Kit anticaduta; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Altopiano 3.6 incasso da esterno a incasso (soffitto) Potenza assorbita: 15W Alimentazione: 110-230Vac Flusso sorgente: 1341 lm (3000K) Flusso emesso: 1068 lm (3000K, 31°) 1 COB LED, 3 step MacAdam, 55000h L90 B10 (Ta 25°C) Colore LED: Dim to Warm: 1800K ÷ 3000K Ottiche: 25°, 31°, 40°, 61°, 27°x72°: sistema ottico composto da lente TIR arretrata ad alta efficienza combinato con filtro tecnico ad alta qualità, diffusa: sistema ottico composto da schermo in plexiglas trasparente monosatinato CRI Indice resa cromatica: >90 Materiale corpo: corpo realizzato in tecnopolimero semicristallino caricato a grafite, termoconduttivo dissipante con conducibilità termica equivalente all'acciaio inox ad elevata resistenza agli urti, alle temperature sotto lo zero e alla corrosione anche in ambienti gravosi (salini). Ghiera in acciaio inox AISI 430 ottenuta da taglio laser, lavorata e rifinita. Successivamente passivata per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina Finiture: finitura di colore grigio ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) (RAL 9006), finitura di colore bianco ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) (RAL 9003), finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive), finitura di colore cor-ten ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive), finitura tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura con primer che permette di dipingere l'apparecchio con vernici quali smalti poliuretanici bicomponenti e vernici acriliche bicomponenti adatte a superfici murarie Finitura RAL su richiesta Materiale schermo: vetro extrachiaro trasparente di spessore 4 mm ad alta trasmittanza per garantire uniformità cromatica della luce, serigrafato grigio (RAL 7015) e temprato per un’ottima resistenza ai graffi e agli urti Guarnizioni: le guarnizioni in silicone ricotto garantiscono nel tempo una massima resistenza ai raggi UV e una inalterabilità delle caratteristiche meccaniche Installazione: Il fissaggio a vite preserva intatti i pannelli di cartongesso nel momento dell'installazione. Corpo dell'apparecchio alto 90 mm per installazione in spazi ridotti. Fissaggio magnetico della ghiera sul frontale che permette di nascondere le viti di fissaggio, lasciando un'estetica pulita alimentatore incluso incluso 1 cavo in neoprene di 0,50 m H07RN-F 2x1,0 Ø8,0 mm Gestione: DALI-2 Grado di protezione: IP66 Grado di resistenza: IK08 su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi Temperatura di esercizio: -20°C — +45°C Temperatura massima apparecchio: 45°C (Ta 25°C) Glow wire test: 960° Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe II Peso: 800 g Dimensioni: Ø140x90 mm Foro d’incasso: Ø130 mm Volume tecnico per dissipazione: Ø320x175 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: frangiluce, nido d’ape, WCA17 Cassaforma per muratura (soffitto), WFA06 Connettore maschio-femmina a 2 poli, WGA03 Molla di fissaggio, WNAP10A0 Kit anticaduta Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	a incasso (soffitto)
Numero e tipo LED	1 COB LED, 3 step MacAdam, 55000h L90 B10 (Ta 25°C)
Colore LED	Dim to Warm: 1800K ÷ 3000K

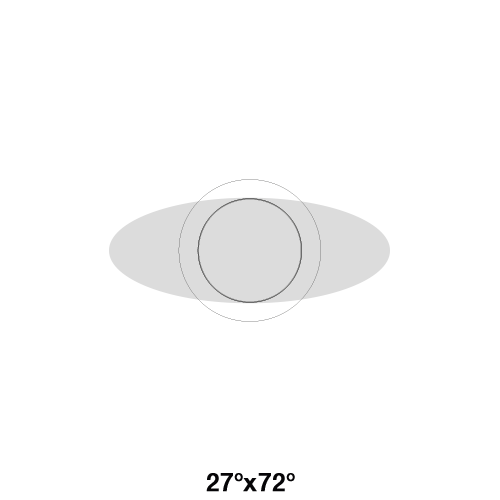

Ottiche	25°, 31°, 40°, 61°, 27°x72°, diffusa
CRI Indice resa cromatica	>90
Materiale corpo	corpo in tecnopolimero termoconduttivo, ghiera in acciaio inox
Materiale schermo	schermo in vetro extrachiaro temprato trasparente e serigrafato grigio

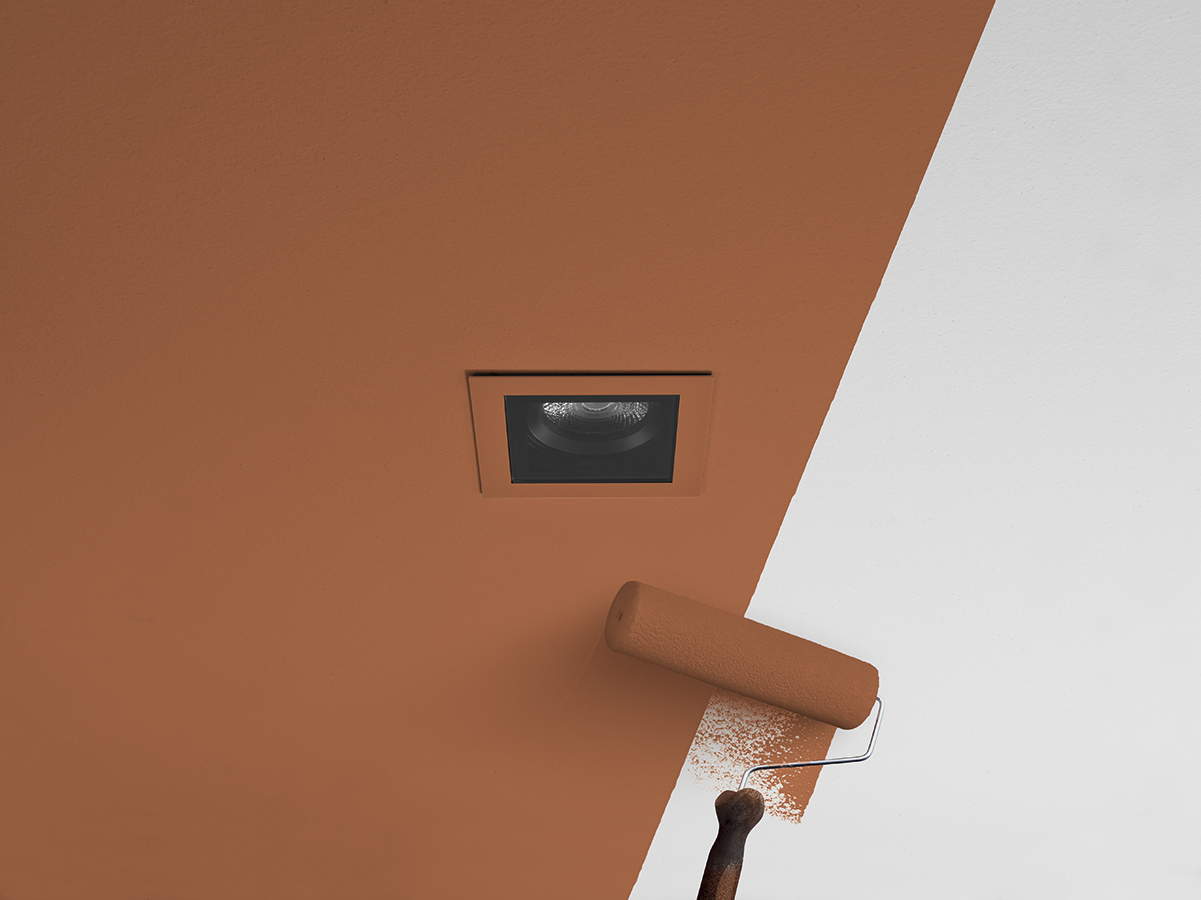

Finiture	grigio, bianco, antracite, cor-ten, primer
Alimentatore	alimentatore incluso
Cavi di alimentazione	incluso 1 cavo in neoprene di 0,50 m H07RN-F 2x1,0 Ø8,0 mm
Gestione	DALI-2
Grado di protezione	IP66
Grado di resistenza	IK08
Note	su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

Gallery

Accessori e alimentatori

Accessori (6)

Cassaforme

WCA17

Cassaforma per muratura (soffitto)

Molle di fissaggio

WGA03

Molla di fissaggio

Nido d’ape

Aggiungi l’accessorio ottico nel Genera Codice

nido d’ape

integrato nel corpo illuminante

Il nido d'ape è applicabile su tutte le ottiche ad eccezione dell'ottica diffusa ed ellittica

Frangiluce

Aggiungi l’accessorio ottico nel Genera Codice

frangiluce

integrato nel corpo illuminante

Il frangiluce è applicabile su tutte le ottiche ad eccezione dell'ottica diffusa ed ellittica

Accessori vari

WNAP10A0

Kit anticaduta

Materiale per cablaggio

WFA06

Connettore maschio-femmina a 2 poli

IP66-IP68

Alimentatori (0)

Alimentatori non previsti

Elettronica di controllo (0)

Controller non previsti

Input di comando (0)

Input di comando non previsti
