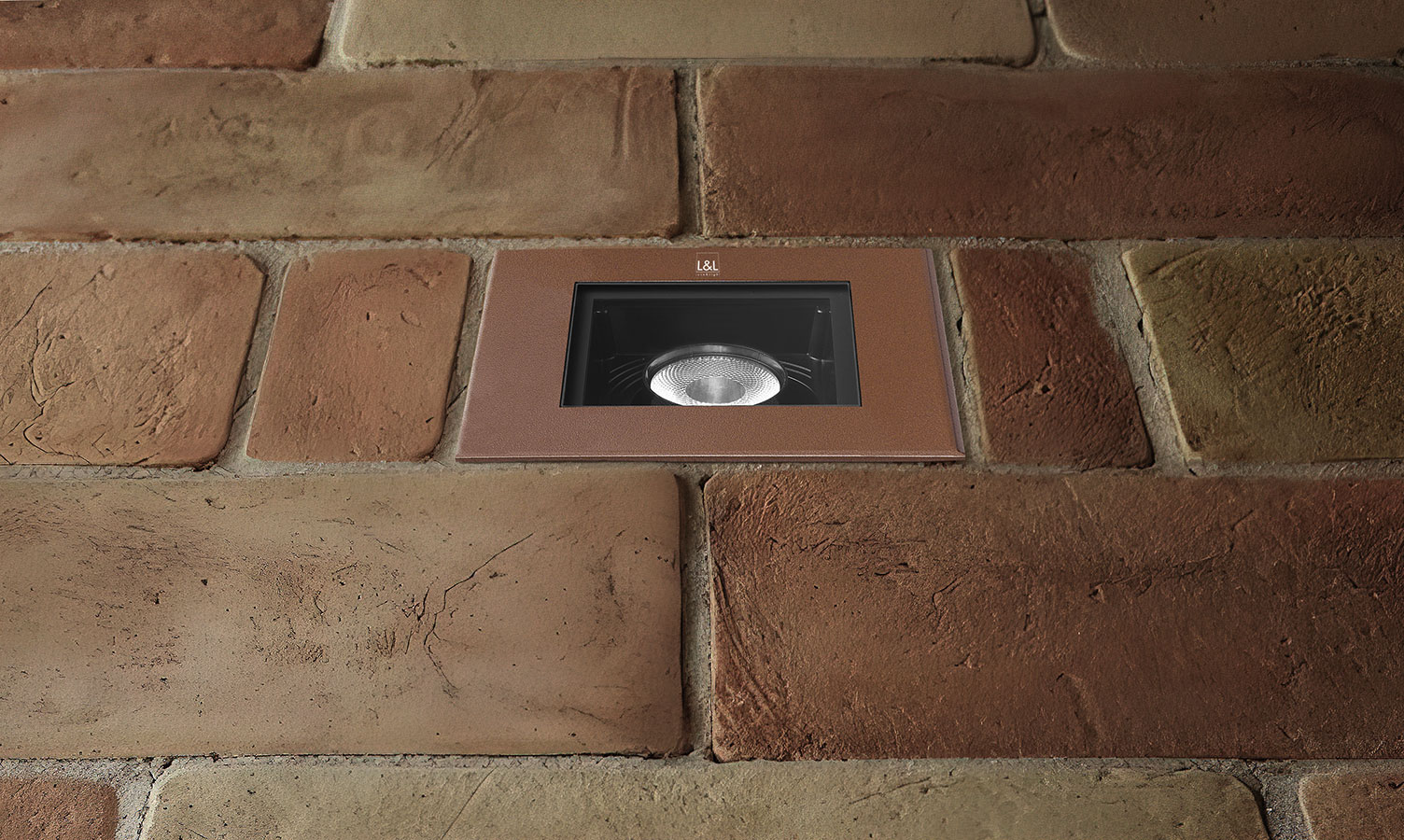

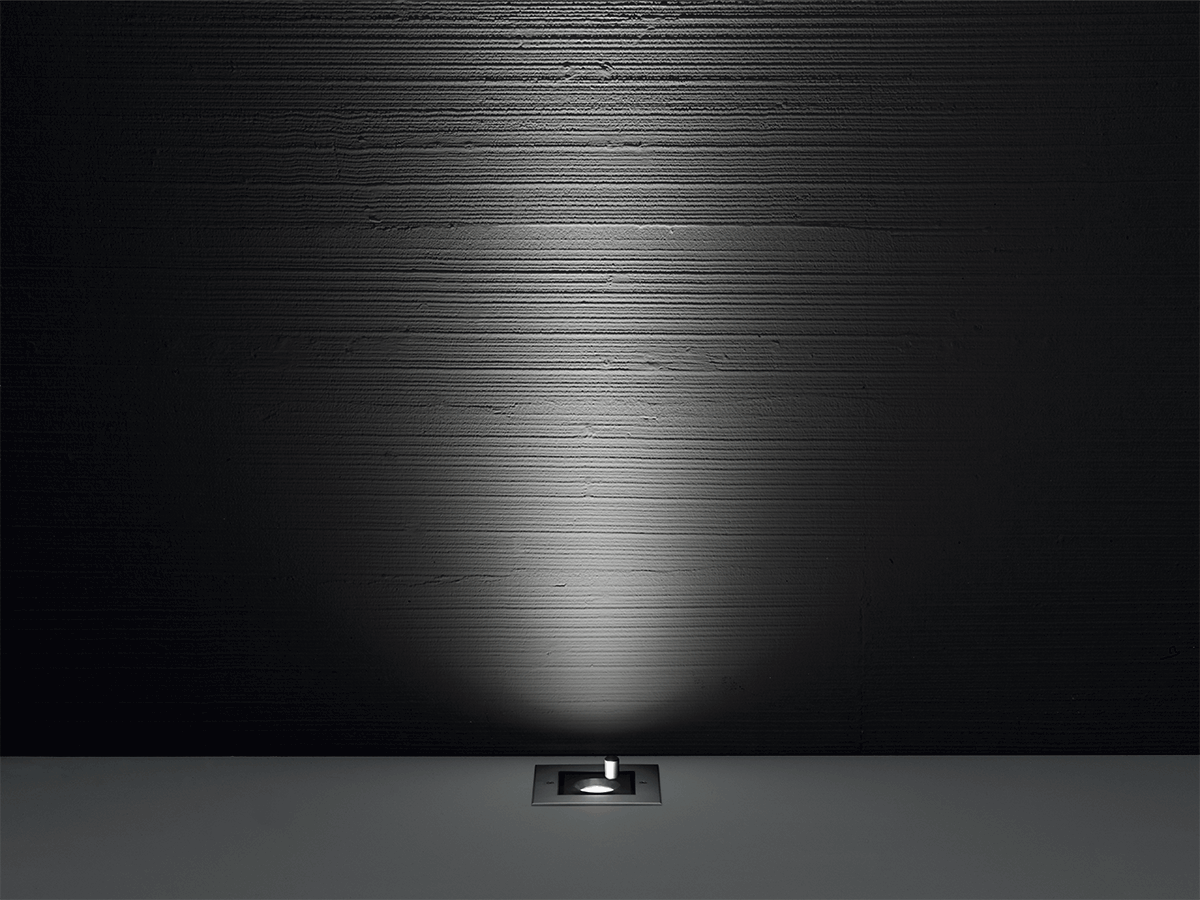

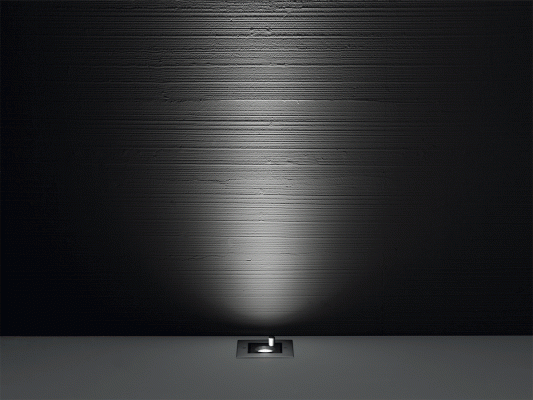

Quilatero 3.0. Uplight ad alimentazione integrata per illuminazione di facciate

Personalizza questo prodotto

Grazie a una produzione interna flessibile, è possibile personalizzare questo prodotto. Qui a fianco ti suggeriamo delle possibili versioni speciali, ma se hai delle richieste differenti, possiamo valutarle insieme.

Personalizzazioni possibili:

Cavo precablato con lunghezza diversa da quella standard
Finiture RAL

Dati tecnici

Stampa dati tecnici

Cassaforma non inclusa obbligatoria

kg 2500 - kN 25
1,57
IP6872h
IP66
IP69
IK10

Installazione	incasso da esterno
Potenza assorbita	16W, 18W (ottica wall washer)
Alimentazione	110-230Vac
Flusso sorgente	1370 lm (3000K, CRI >90), 1616 lm (3000K, CRI 80)
Flusso emesso	1039 lm (3000K, CRI >90, 26°), 1226 lm (3000K, CRI 80, 26°)
Scheda capitolato	Quilatero 3.0 incasso da esterno; carrabile fino a 2500 kg; a incasso (parete, pavimento); Potenza assorbita: 16W, 18W (ottica wall washer); Alimentazione: 110-230Vac; Flusso sorgente: 1370 lm (3000K, CRI >90), 1616 lm (3000K, CRI 80); Flusso emesso: 1039 lm (3000K, CRI >90, 26°), 1226 lm (3000K, CRI 80, 26°); 1 COB LED, 2 step MacAdam, 60000h L80 B10 (Ta 25°C); ottica wall washer: 14 mid power LED, 3 step MacAdam, 50000h L80 B10 (Ta 25°C); Colore LED: 2200K, 2700K, 3000K, 4000K; Ottiche: 14°, 26°, 39°: sistema ottico composto da lente TIR arretrata ad alta efficienza, 57°, 14°x67°, 25°x70°: sistema ottico composto da lente TIR arretrata ad alta efficienza combinato con filtro tecnico ad alta qualità, sharp 57°: sistema ottico SHARP composto da lente piano-convessa arretrata per una estrema definizione dell'emissione luminosa, range ottico 18°—48°: sistema ottico composto da lente TIR ad alta efficienza combinata con regolatore di zoom rotativo tramite magnete per un'estrema flessibilità di decisione dell'emissione luminosa, diffusa: sistema ottico composto da schermo in plexiglas trasparente monosatinato, wall washer: sistema ottico composto da lente lineare in PMMA ad alta efficienza realizzata tramite processo di estrusione arretrata e inclinata; CRI Indice resa cromatica: 80, >90; Materiale corpo: corpo realizzato in tecnopolimero semicristallino caricato a grafite, termoconduttivo dissipante con conducibilità termica equivalente all'acciaio inox ad elevata resistenza agli urti, alle temperature sotto lo zero e alla corrosione anche in ambienti gravosi (salini). Ghiera in acciaio inox AISI 316L ottenuta da taglio laser, lavorata e rifinita. Successivamente micropallinata, passivata e elettrolucidata per fornire una resistenza alla corrosione che superi le 2000h di nebbia salina (versione con ghiera in acciaio inox), corpo realizzato in tecnopolimero semicristallino caricato a grafite, termoconduttivo dissipante con conducibilità termica equivalente all'acciaio inox ad elevata resistenza agli urti, alle temperature sotto lo zero e alla corrosione anche in ambienti gravosi (salini). Ghiera in acciaio inox AISI 316L ottenuta da taglio laser, lavorata e rifinita (versione con ghiera cor-ten); Finiture: acciaio inox, finitura di colore cor-ten ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 2000h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive); Finitura RAL su richiesta; Materiale schermo: vetro extrachiaro trasparente di spessore 10 mm ad alta trasmittanza per garantire uniformità cromatica della luce, serigrafato grigio (RAL 7015) e temprato per un’ottima resistenza ai graffi e agli urti, vetro extrachiaro trasparente di spessore 10 mm ad alta trasmittanza per garantire uniformità cromatica della luce. Vetro parzialmente serigrafato nero (RAL 9005) e serigrafia grigia (RAL 7015) sul bordo; vetro temprato per un’ottima resistenza ai graffi e agli urti (versione con ottica wall washer); Guarnizioni: le guarnizioni in silicone ricotto garantiscono nel tempo massima resistenza ai raggi UV, inalterabilità delle caratteristiche meccaniche e tenuta da qualsiasi infiltrazione d'acqua; Installazione: prodotto completo di connettore IP68 dotato di sistema IPS integrato. Compatibile con cavo H07RN-F con sezione minima 2x1 e Ø del cavo min. 7 mm max. 12 mm. Connessione agevolata per un'installazione efficace e rapida. Montaggio facilitato su cassaforma dedicata mediante clip di fissaggio integrate nel corpo illuminante; alimentatore integrato; Grado di protezione: IP68 72h, IP66, IP69; Grado di resistenza: IK10; Velocità d'installazione: collegamento diretto tra apparecchio e rete elettrica; su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi; Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; Temperatura di esercizio: -20°C — +45°C; Temperatura massima apparecchio: 40°C (Ta 25°C); Glow wire test: 960°; Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe II; Peso: 1570 g; Dimensioni: 170x170x163 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: nido d’ape, schermo antiabbagliamento, WCA15 Cassaforma, WE0201 Magnete per ottica orientabile e zoom ottico; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Quilatero 3.0 incasso da esterno carrabile fino a 2500 kg a incasso (parete, pavimento) Potenza assorbita: 16W, 18W (ottica wall washer) Alimentazione: 110-230Vac Flusso sorgente: 1370 lm (3000K, CRI >90), 1616 lm (3000K, CRI 80) Flusso emesso: 1039 lm (3000K, CRI >90, 26°), 1226 lm (3000K, CRI 80, 26°) 1 COB LED, 2 step MacAdam, 60000h L80 B10 (Ta 25°C); ottica wall washer: 14 mid power LED, 3 step MacAdam, 50000h L80 B10 (Ta 25°C) Colore LED: 2200K, 2700K, 3000K, 4000K Ottiche: 14°, 26°, 39°: sistema ottico composto da lente TIR arretrata ad alta efficienza, 57°, 14°x67°, 25°x70°: sistema ottico composto da lente TIR arretrata ad alta efficienza combinato con filtro tecnico ad alta qualità, sharp 57°: sistema ottico SHARP composto da lente piano-convessa arretrata per una estrema definizione dell'emissione luminosa, range ottico 18°—48°: sistema ottico composto da lente TIR ad alta efficienza combinata con regolatore di zoom rotativo tramite magnete per un'estrema flessibilità di decisione dell'emissione luminosa, diffusa: sistema ottico composto da schermo in plexiglas trasparente monosatinato, wall washer: sistema ottico composto da lente lineare in PMMA ad alta efficienza realizzata tramite processo di estrusione arretrata e inclinata CRI Indice resa cromatica: 80, >90 Materiale corpo: corpo realizzato in tecnopolimero semicristallino caricato a grafite, termoconduttivo dissipante con conducibilità termica equivalente all'acciaio inox ad elevata resistenza agli urti, alle temperature sotto lo zero e alla corrosione anche in ambienti gravosi (salini). Ghiera in acciaio inox AISI 316L ottenuta da taglio laser, lavorata e rifinita. Successivamente micropallinata, passivata e elettrolucidata per fornire una resistenza alla corrosione che superi le 2000h di nebbia salina (versione con ghiera in acciaio inox), corpo realizzato in tecnopolimero semicristallino caricato a grafite, termoconduttivo dissipante con conducibilità termica equivalente all'acciaio inox ad elevata resistenza agli urti, alle temperature sotto lo zero e alla corrosione anche in ambienti gravosi (salini). Ghiera in acciaio inox AISI 316L ottenuta da taglio laser, lavorata e rifinita (versione con ghiera cor-ten) Finiture: acciaio inox, finitura di colore cor-ten ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 2000h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) Finitura RAL su richiesta Materiale schermo: vetro extrachiaro trasparente di spessore 10 mm ad alta trasmittanza per garantire uniformità cromatica della luce, serigrafato grigio (RAL 7015) e temprato per un’ottima resistenza ai graffi e agli urti, vetro extrachiaro trasparente di spessore 10 mm ad alta trasmittanza per garantire uniformità cromatica della luce. Vetro parzialmente serigrafato nero (RAL 9005) e serigrafia grigia (RAL 7015) sul bordo; vetro temprato per un’ottima resistenza ai graffi e agli urti (versione con ottica wall washer) Guarnizioni: le guarnizioni in silicone ricotto garantiscono nel tempo massima resistenza ai raggi UV, inalterabilità delle caratteristiche meccaniche e tenuta da qualsiasi infiltrazione d'acqua Installazione: prodotto completo di connettore IP68 dotato di sistema IPS integrato. Compatibile con cavo H07RN-F con sezione minima 2x1 e Ø del cavo min. 7 mm max. 12 mm. Connessione agevolata per un'installazione efficace e rapida. Montaggio facilitato su cassaforma dedicata mediante clip di fissaggio integrate nel corpo illuminante alimentatore integrato Grado di protezione: IP68 72h, IP66, IP69 Grado di resistenza: IK10 Velocità d'installazione: collegamento diretto tra apparecchio e rete elettrica su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico Temperatura di esercizio: -20°C — +45°C Temperatura massima apparecchio: 40°C (Ta 25°C) Glow wire test: 960° Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe II Peso: 1570 g Dimensioni: 170x170x163 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: nido d’ape, schermo antiabbagliamento, WCA15 Cassaforma, WE0201 Magnete per ottica orientabile e zoom ottico Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	a incasso (parete, pavimento)
Numero e tipo LED	1 COB LED, 2 step MacAdam, 60000h L80 B10 (Ta 25°C); ottica wall washer: 14 mid power LED, 3 step MacAdam, 50000h L80 B10 (Ta 25°C)
Colore LED	2200K, 2700K, 3000K, 4000K

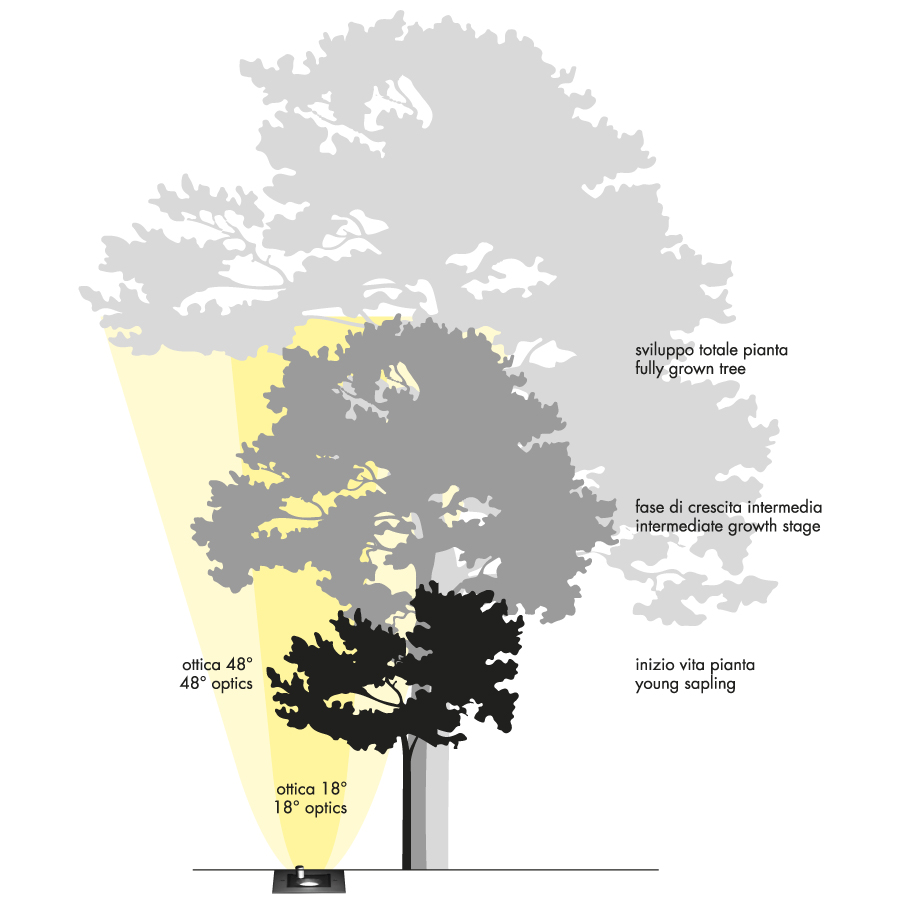

Ottiche	14°, 26°, 39°, 57°, sharp 57°, 14°x67°, range ottico 18°—48°, 25°x70°, diffusa, wall washer
CRI Indice resa cromatica	80, >90
Materiale corpo	corpo in tecnopolimero termoconduttivo, ghiera in acciaio inox AISI 316L
Materiale schermo	schermo in vetro extrachiaro temprato trasparente e serigrafato grigio
Finiture	acciaio inox, cor-ten
Alimentatore	alimentatore integrato
Grado di protezione	IP68 72h, IP66, IP69
Grado di resistenza	IK10

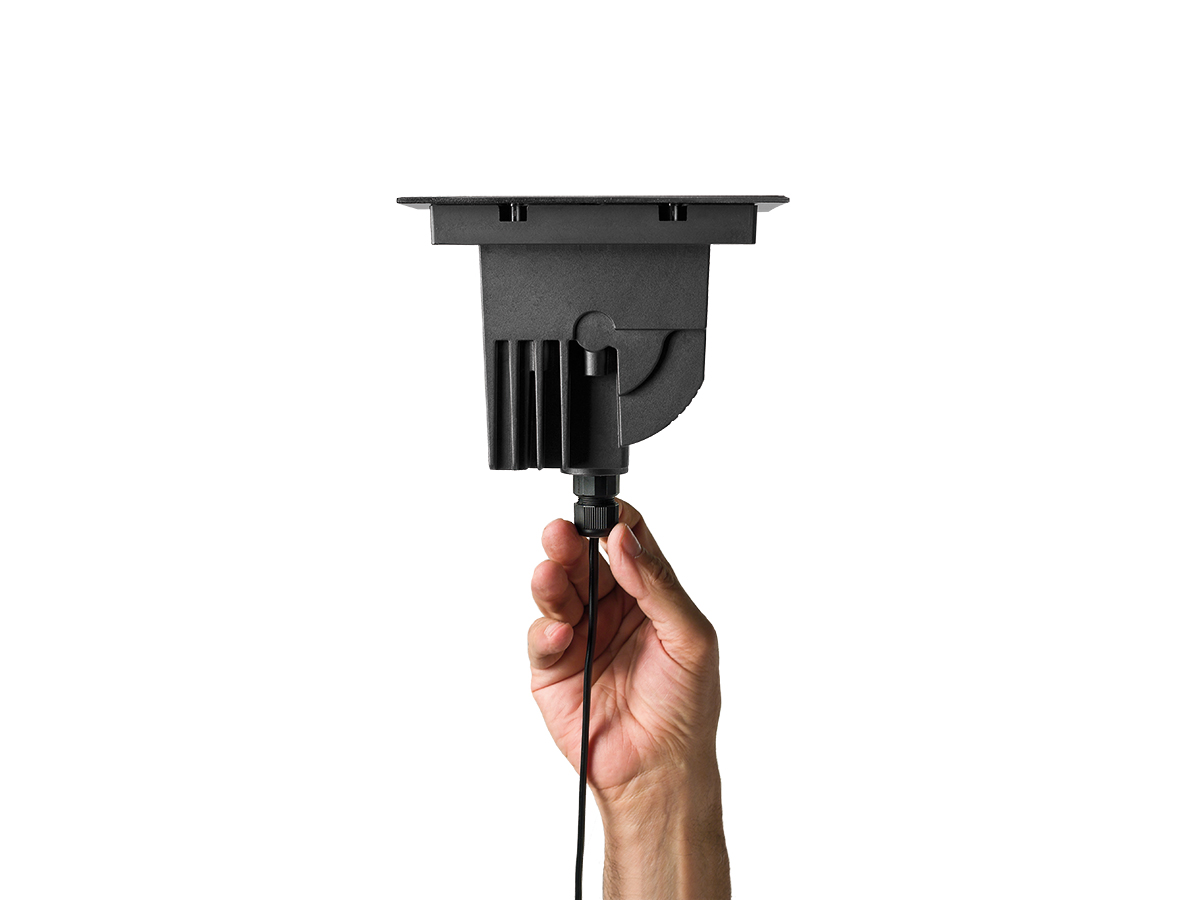

Caratteristiche	Velocità d'installazione: collegamento diretto tra apparecchio e rete elettrica
Note	su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi
Stato	Disponibile
