Tago 6.1

Profili lineari da esterno

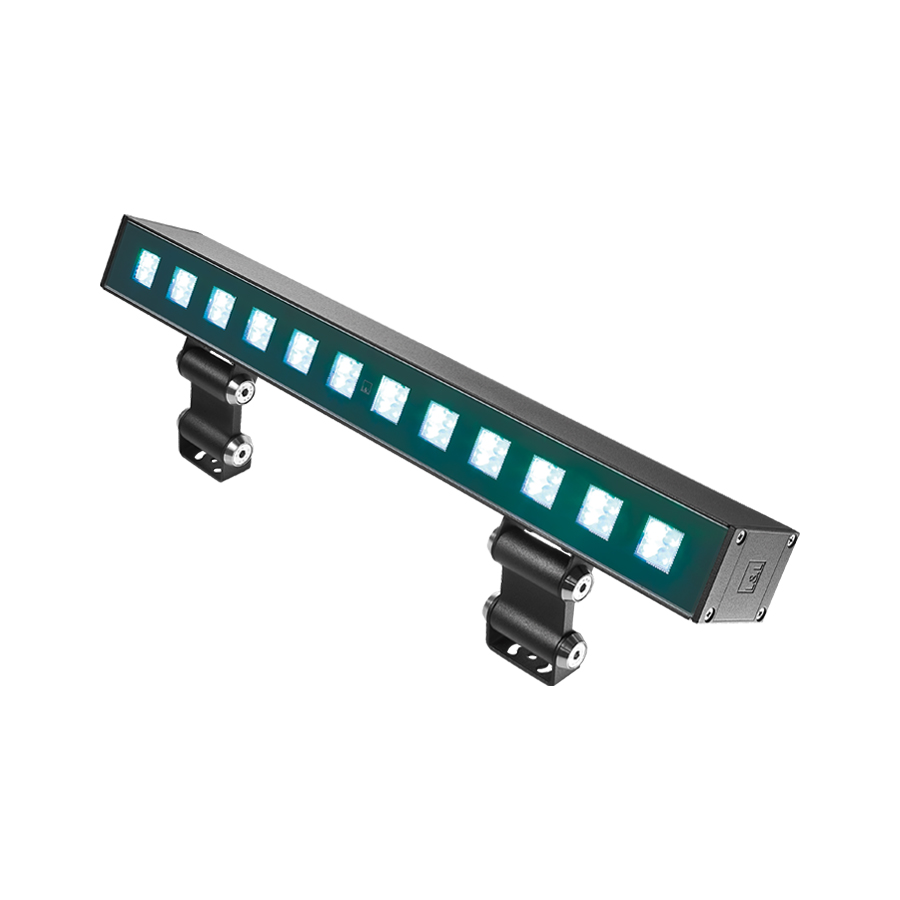

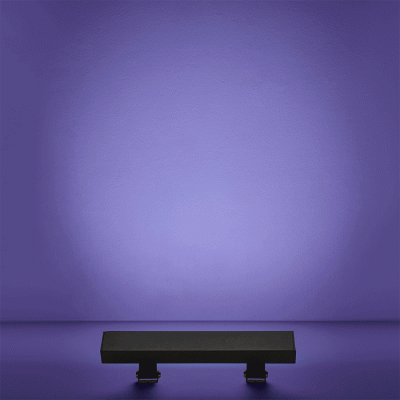

profilo lineare da esterno - 29W 230Vac 24W 48Vdc - 536 mm - RGBW - DMX512+RDM

Genera codice

Dati tecnici

Stampa dati tecnici

230Vac
48Vdc
kg 3,6 230Vac - kg 3,8 48Vdc
IP65
IP67
IP69
IK09
DMX+RDM

Installazione	profilo lineare da esterno
Potenza assorbita	29W, 24W
Alimentazione	230Vac, 48Vdc
Flusso sorgente	4140 lm, R: 288 lm G: 1896 lm B: 456 lm W: 1500 lm (4000K)
Flusso emesso	2748 lm, R: 180 lm G: 1320 lm B: 264 lm W: 984 lm (4000K, 24°)
Scheda capitolato	Tago 6.1 profilo lineare da esterno; su superficie (soffitto, parete, pavimento); Potenza assorbita: 29W, 24W; Alimentazione: 230Vac, 48Vdc; Flusso sorgente: 4140 lm, R: 288 lm G: 1896 lm B: 456 lm W: 1500 lm (4000K); Flusso emesso: 2748 lm, R: 180 lm G: 1320 lm B: 264 lm W: 984 lm (4000K, 24°); 48 high power LED, 60000h L80 B10 (Ta 25°C); Colore LED: RGBW; Ottiche: 24°, 30°, 52°: sistema ottico composto da una serie di sorgenti luminose equidistanti 41,7 mm tra loro. La lente TIR in PMMA garantisce un'elevata qualità dell'emissione luminosa e comfort visivo; Materiale corpo: corpo realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso e successivamente verniciato nero (Ral 9005 opaco) per un'ottima resistenza alla corrosione. Testate realizzate in alluminio pressofuso EN AB 47100 a basso contenuto di rame e verniciate nere (Ral 9005 opaco) ricavate tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per una maggiore resistenza alla corrosione e agli agenti atmosferici. Staffa in acciaio inox AISI 304 nera Ral 9005 opaco ottenuta con verniciatura epossidica. Boccole in acciaio inox AISI 316L ottenute mediante lavorazione tornitura CNC. Valvola osmotica in GORE-TEX per regolazione della pressione interna; Finiture: finitura di colore nero (Ral 9005 opaco) ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina (RAL 9005); Finitura RAL su richiesta; Materiale schermo: vetro extrachiaro temprato trasparente di spessore 4 mm ad alta trasmittanza con serigrafia vetrificata grigia (RAL 7015) per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti; Guarnizioni: le guarnizioni in Santoprene™ nero garantiscono nel tempo una massima resistenza ai raggi UV; Installazione: Versione DMX+RDM: dotato di un connettore IP68 a 3 vie tipo H 4 poli per l'alimentazione e di un connettore femmina IP68 a 3 poli e un connettore maschio IP68 a 3 poli per il segnale DMX+RDM; alimentatore integrato, alimentatore non incluso; 230Vac: incluso cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm 48Vdc: incluso 1 cavo in neoprene di 1,5 m H07RN-F 2x1,0 Ø8,7 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm; Gestione: DMX512+RDM; Grado di protezione: IP65, IP67, IP69; Grado di resistenza: IK09; staffe con due punti di snodo per orientamento; Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; Temperatura di esercizio: -20°C — +45°C; Temperatura massima apparecchio: 40°C (Ta 25°C); Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe I (230Vac), classe III (48Vdc); Peso: 230Vac: 3600 g, 48Vdc: 3800 g; Dimensioni: 74x149x536 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WFA0105 Cavo di interconnessione di 5 m a 3 poli, WFA02 Connettore a 3 vie tipo H (82x53.3x28 mm), WFA03 Connettore femmina a 3 poli, WFA04 Connettore maschio a 3 poli, WMA03N Coppia staffe regolabili; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Tago 6.1 profilo lineare da esterno su superficie (soffitto, parete, pavimento) Potenza assorbita: 29W, 24W Alimentazione: 230Vac, 48Vdc Flusso sorgente: 4140 lm, R: 288 lm G: 1896 lm B: 456 lm W: 1500 lm (4000K) Flusso emesso: 2748 lm, R: 180 lm G: 1320 lm B: 264 lm W: 984 lm (4000K, 24°) 48 high power LED, 60000h L80 B10 (Ta 25°C) Colore LED: RGBW Ottiche: 24°, 30°, 52°: sistema ottico composto da una serie di sorgenti luminose equidistanti 41,7 mm tra loro. La lente TIR in PMMA garantisce un'elevata qualità dell'emissione luminosa e comfort visivo Materiale corpo: corpo realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso e successivamente verniciato nero (Ral 9005 opaco) per un'ottima resistenza alla corrosione. Testate realizzate in alluminio pressofuso EN AB 47100 a basso contenuto di rame e verniciate nere (Ral 9005 opaco) ricavate tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per una maggiore resistenza alla corrosione e agli agenti atmosferici. Staffa in acciaio inox AISI 304 nera Ral 9005 opaco ottenuta con verniciatura epossidica. Boccole in acciaio inox AISI 316L ottenute mediante lavorazione tornitura CNC. Valvola osmotica in GORE-TEX per regolazione della pressione interna Finiture: finitura di colore nero (Ral 9005 opaco) ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina (RAL 9005) Finitura RAL su richiesta Materiale schermo: vetro extrachiaro temprato trasparente di spessore 4 mm ad alta trasmittanza con serigrafia vetrificata grigia (RAL 7015) per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti Guarnizioni: le guarnizioni in Santoprene™ nero garantiscono nel tempo una massima resistenza ai raggi UV Installazione: Versione DMX+RDM: dotato di un connettore IP68 a 3 vie tipo H 4 poli per l'alimentazione e di un connettore femmina IP68 a 3 poli e un connettore maschio IP68 a 3 poli per il segnale DMX+RDM alimentatore integrato, alimentatore non incluso 230Vac: incluso cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm 48Vdc: incluso 1 cavo in neoprene di 1,5 m H07RN-F 2x1,0 Ø8,7 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm Gestione: DMX512+RDM Grado di protezione: IP65, IP67, IP69 Grado di resistenza: IK09 staffe con due punti di snodo per orientamento Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico Temperatura di esercizio: -20°C — +45°C Temperatura massima apparecchio: 40°C (Ta 25°C) Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe I (230Vac), classe III (48Vdc) Peso: 230Vac: 3600 g, 48Vdc: 3800 g Dimensioni: 74x149x536 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WFA0105 Cavo di interconnessione di 5 m a 3 poli, WFA02 Connettore a 3 vie tipo H (82x53.3x28 mm), WFA03 Connettore femmina a 3 poli, WFA04 Connettore maschio a 3 poli, WMA03N Coppia staffe regolabili Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	su superficie (soffitto, parete, pavimento)
Numero e tipo LED	48 high power LED, 60000h L80 B10 (Ta 25°C)
Colore LED	RGBW
Ottiche	24°, 30°, 52°
Materiale corpo	corpo in alluminio anticorodal, staffa in acciaio inox, testate in alluminio pressofuso
Materiale schermo	schermo in vetro extrachiaro temprato trasparente e serigrafato grigio
Finiture	nero
Alimentatore	alimentatore integrato, alimentatore non incluso
Cavi di alimentazione	230Vac: incluso cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm 48Vdc: incluso 1 cavo in neoprene di 1,5 m H07RN-F 2x1,0 Ø8,7 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm
Gestione	DMX512+RDM
Grado di protezione	IP65, IP67, IP69
Grado di resistenza	IK09
Caratteristiche	staffe con due punti di snodo per orientamento
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

Gallery

Accessori e alimentatori

Accessori (5)

Accessori vari

WMA03N

Coppia staffe regolabili

opzionali

Materiale per cablaggio

WFA0105 Cavo di interconnessione di 5 m a 3 poli per segnale DMX	WFA02 Connettore a 3 vie tipo H (82x53.3x28 mm) 4 poli - IP68
WFA03 Connettore femmina a 3 poli per collegamento entra-esci IP66-IP68	WFA04 Connettore maschio a 3 poli per collegamento entra-esci IP66-IP68

Alimentatori (4)

AV48060IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV48150IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	48Vdc; 150W
Potenza	150W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV48150IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 150W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV48240IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 240W
Dimmerazione	ON/OFF
IP alimentatore	IP67

Elettronica di controllo (0)

Controller non previsti

Input di comando (7)

ECPNL2301DM20

Touch-screen device

Cassaforma non inclusa obbligatoria

Input	115-230 Vac 50-60Hz
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	178x33x48 mm 230 g
Controllo	touch RGBW

TLC15

Radiocomando a 1 canale per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLC16

Radiocomando a 2 canali per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLC17

Radiocomando a 4 canali per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLR07

Ricevente a 2 canali per radiocomando TLC15, TLC16, TLC17

(1/2 pulsanti NA)

Input	110-230Vac 50/60Hz
Output	2 contatti puliti
Grado di protezione	IP20
Dimensioni	58x43x21 mm
Foro d’incasso	Ø50 mm

TOUCH02L1

Touch-screen device monozona

Cassaforma non inclusa obbligatoria WC0302

Input	100—240Vac
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	86x86x36 mm 225 g
Controllo	Touch RGBW

TOUCH03L1

Touch-screen device a 4 zone con memorie

Cassaforma non inclusa obbligatoria WC0302

Input	100—240Vac
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	86x86x36 mm 225 g
Controllo	touch RGBW

Versioni
