Tago 5.3

Profili lineari da esterno

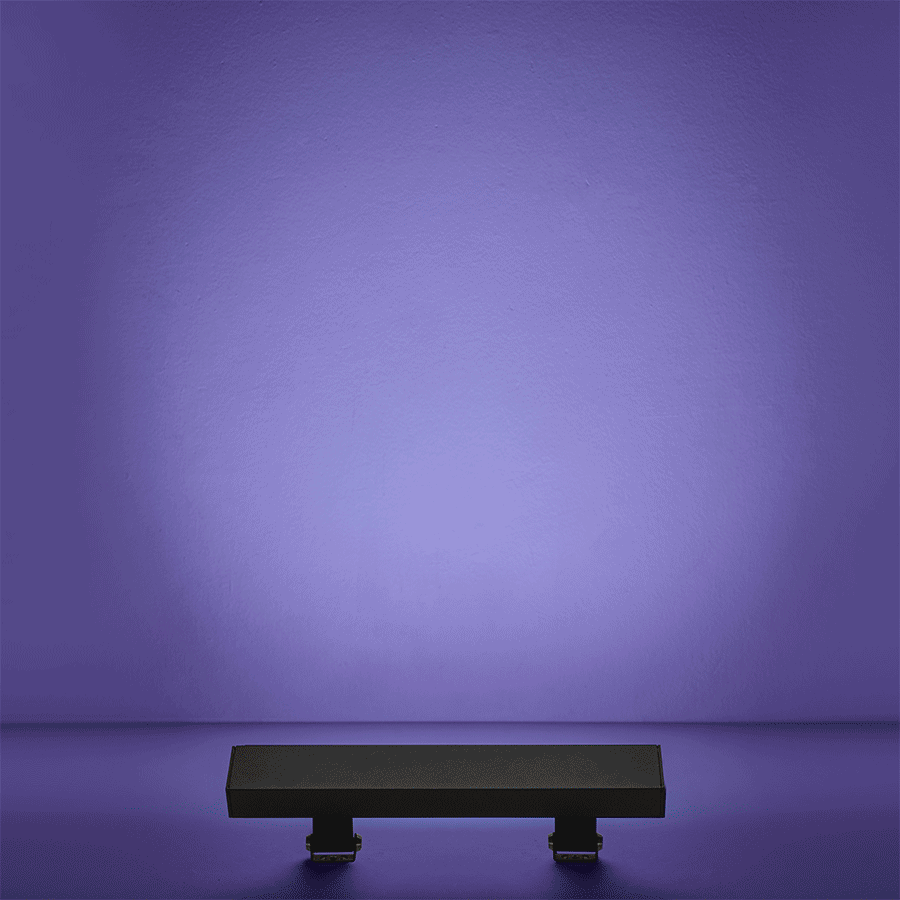

profilo lineare da esterno - 55W 230Vac - 49W 48Vdc - 1029 mm - RGBW - DMX512+RDM

Genera codice

Dati tecnici

Stampa dati tecnici

230Vac
48Vdc
kg 2000 - kN 20
kg 5,1 230Vac - kg 4,9 48Vdc
IP65
IP67
IP69
IK09
DMX+RDM

Installazione	profilo lineare da esterno
Potenza assorbita	49W, 55W
Alimentazione	48Vdc, 230Vac
Flusso sorgente	8280 lm, R: 576 lm G: 3792 lm B: 912 lm W: 3000 lm (4000K)
Flusso emesso	5496 lm, R: 360 lm G: 2640 lm B: 528 lm W: 1968 lm (4000K, 24°)
Scheda capitolato	Tago 5.3 profilo lineare da esterno; carrabile fino a 2000 kg; a incasso (pavimento); Potenza assorbita: 49W, 55W; Alimentazione: 48Vdc, 230Vac; Flusso sorgente: 8280 lm, R: 576 lm G: 3792 lm B: 912 lm W: 3000 lm (4000K); Flusso emesso: 5496 lm, R: 360 lm G: 2640 lm B: 528 lm W: 1968 lm (4000K, 24°); 96 high power LED, 60000h L80 B10 (Ta 25°C); Colore LED: RGBW; Ottiche: 24°, 30°, 52°: sistema ottico composto da una serie di sorgenti luminose equidistanti 41,7 mm tra loro. La lente TIR in PMMA garantisce un'elevata qualità dell'emissione luminosa e comfort visivo; Materiale corpo: corpo realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso e successivamente sottoposto a processo di elettrocolorazione nera profonda (compreso tra 10 e 15 micron) per un’ottima resistenza alla corrosione. Testate realizzate in tecnopolimero per una maggiore resistenza alla corrosione e agli agenti atmosferici; Materiale schermo: vetro extrachiaro temprato trasparente di spessore 8 mm ad alta trasmittanza con serigrafia vetrificata grigia (RAL 7015) per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti; Guarnizioni: le guarnizioni in Santoprene™ nero garantiscono nel tempo una massima resistenza ai raggi UV; Installazione: Versione DMX+RDM: dotato di un connettore IP68 a 3 vie tipo H 4 poli per l'alimentazione e di un connettore femmina IP68 a 3 poli e un connettore maschio IP68 a 3 poli per il segnale DMX+RDM; alimentatore non incluso, alimentatore integrato; 230Vac: incluso cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm 48Vdc: incluso 1 cavo in neoprene di 1,5 m H07RN-F 2x1,0 Ø8,7 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm; Gestione: DMX512+RDM; Grado di protezione: IP65, IP67, IP69; Grado di resistenza: IK09; Connessione entra-esci e cablaggio facilitato con connettori rapidi predisposti per il collegamento dei profili uno di seguito all'altro; Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; Temperatura di esercizio: -20°C — +45°C; Temperatura massima apparecchio: 40°C (Ta 25°C); Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe I (230Vac), classe III (48Vdc); Peso: 230Vac: 5100 g, 48Vdc: 4900 g; Dimensioni: 56x116x1029 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WCTG23A0F Cassaforma, WFA0105 Cavo di interconnessione di 5 m a 3 poli, WFA02 Connettore a 3 vie tipo H (82x53.3x28 mm), WFA03 Connettore femmina a 3 poli, WFA04 Connettore maschio a 3 poli, WN6005 Kit di allineamento per cassaforme, WN6006 Coppia estrattori per cassaforme; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Tago 5.3 profilo lineare da esterno carrabile fino a 2000 kg a incasso (pavimento) Potenza assorbita: 49W, 55W Alimentazione: 48Vdc, 230Vac Flusso sorgente: 8280 lm, R: 576 lm G: 3792 lm B: 912 lm W: 3000 lm (4000K) Flusso emesso: 5496 lm, R: 360 lm G: 2640 lm B: 528 lm W: 1968 lm (4000K, 24°) 96 high power LED, 60000h L80 B10 (Ta 25°C) Colore LED: RGBW Ottiche: 24°, 30°, 52°: sistema ottico composto da una serie di sorgenti luminose equidistanti 41,7 mm tra loro. La lente TIR in PMMA garantisce un'elevata qualità dell'emissione luminosa e comfort visivo Materiale corpo: corpo realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso e successivamente sottoposto a processo di elettrocolorazione nera profonda (compreso tra 10 e 15 micron) per un’ottima resistenza alla corrosione. Testate realizzate in tecnopolimero per una maggiore resistenza alla corrosione e agli agenti atmosferici Materiale schermo: vetro extrachiaro temprato trasparente di spessore 8 mm ad alta trasmittanza con serigrafia vetrificata grigia (RAL 7015) per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti Guarnizioni: le guarnizioni in Santoprene™ nero garantiscono nel tempo una massima resistenza ai raggi UV Installazione: Versione DMX+RDM: dotato di un connettore IP68 a 3 vie tipo H 4 poli per l'alimentazione e di un connettore femmina IP68 a 3 poli e un connettore maschio IP68 a 3 poli per il segnale DMX+RDM alimentatore non incluso, alimentatore integrato 230Vac: incluso cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm 48Vdc: incluso 1 cavo in neoprene di 1,5 m H07RN-F 2x1,0 Ø8,7 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm Gestione: DMX512+RDM Grado di protezione: IP65, IP67, IP69 Grado di resistenza: IK09 Connessione entra-esci e cablaggio facilitato con connettori rapidi predisposti per il collegamento dei profili uno di seguito all'altro Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico Temperatura di esercizio: -20°C — +45°C Temperatura massima apparecchio: 40°C (Ta 25°C) Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe I (230Vac), classe III (48Vdc) Peso: 230Vac: 5100 g, 48Vdc: 4900 g Dimensioni: 56x116x1029 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WCTG23A0F Cassaforma, WFA0105 Cavo di interconnessione di 5 m a 3 poli, WFA02 Connettore a 3 vie tipo H (82x53.3x28 mm), WFA03 Connettore femmina a 3 poli, WFA04 Connettore maschio a 3 poli, WN6005 Kit di allineamento per cassaforme, WN6006 Coppia estrattori per cassaforme Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	a incasso (pavimento)
Numero e tipo LED	96 high power LED, 60000h L80 B10 (Ta 25°C)
Colore LED	RGBW
Ottiche	24°, 30°, 52°
Materiale corpo	corpo in alluminio anticorodal anodizzato nero, testate in tecnopolimero
Materiale schermo	schermo in vetro extrachiaro temprato trasparente e serigrafato grigio
Alimentatore	alimentatore non incluso, alimentatore integrato
Cavi di alimentazione	230Vac: incluso cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm 48Vdc: incluso 1 cavo in neoprene di 1,5 m H07RN-F 2x1,0 Ø8,7 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm
Gestione	DMX512+RDM
Grado di protezione	IP65, IP67, IP69
Grado di resistenza	IK09

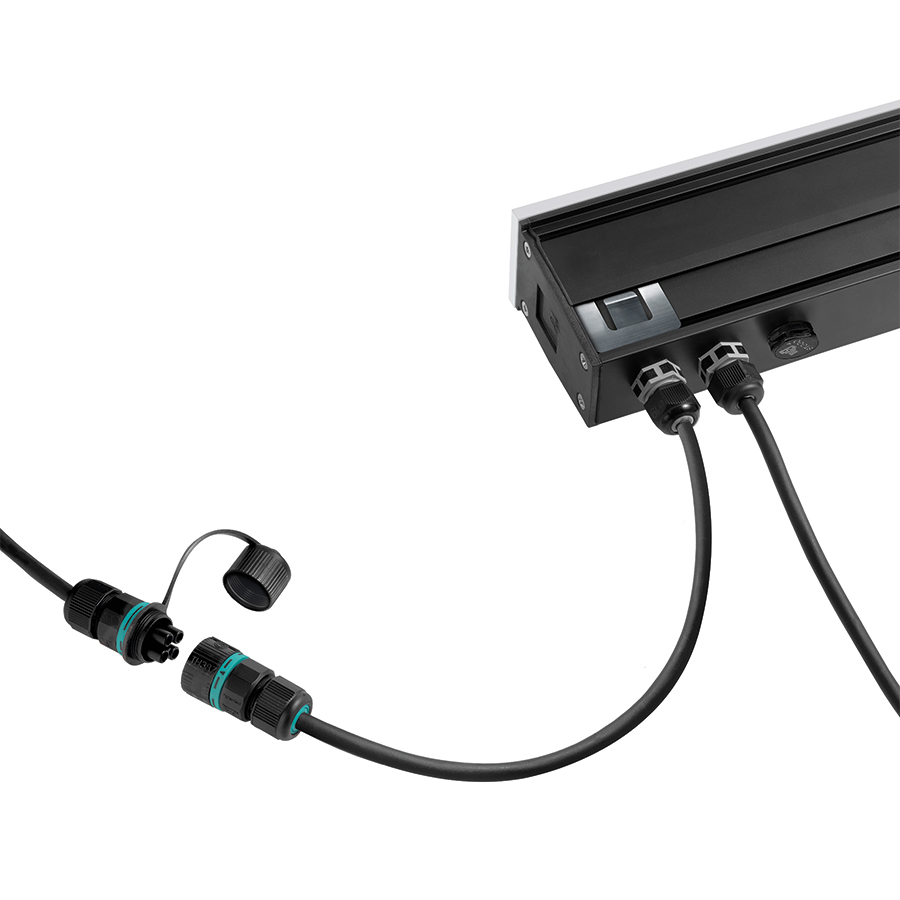

Caratteristiche	Connessione entra-esci e cablaggio facilitato con connettori rapidi predisposti per il collegamento dei profili uno di seguito all'altro
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

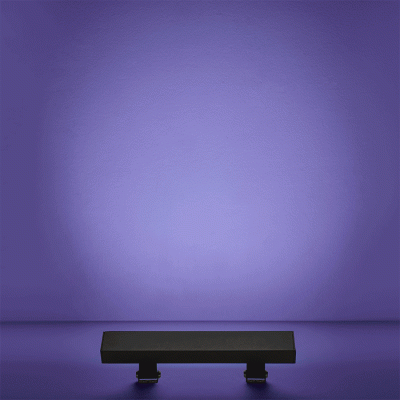

Gallery

Accessori e alimentatori

Accessori (7)

Cassaforme

WCTG23A0F

Cassaforma

Accessori vari

WN6005

Kit di allineamento per cassaforme

Ricambi

WN6006

Coppia estrattori per cassaforme

Materiale per cablaggio

WFA0105 Cavo di interconnessione di 5 m a 3 poli per segnale DMX	WFA02 Connettore a 3 vie tipo H (82x53.3x28 mm) 4 poli - IP68
WFA03 Connettore femmina a 3 poli per collegamento entra-esci IP66-IP68	WFA04 Connettore maschio a 3 poli per collegamento entra-esci IP66-IP68

Alimentatori (4)

AV48060IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 60W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV48150IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	48Vdc; 150W
Potenza	150W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV48150IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 150W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV48240IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 240W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

Elettronica di controllo (0)

Controller non previsti

Input di comando (7)

ECPNL2301DM20

Touch-screen device

Cassaforma non inclusa obbligatoria

Input	115-230 Vac 50-60Hz
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	178x33x48 mm 230 g
Controllo	touch RGBW

TLC15

Radiocomando a 1 canale per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLC16

Radiocomando a 2 canali per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLC17

Radiocomando a 4 canali per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLR07

Ricevente a 2 canali per radiocomando TLC15, TLC16, TLC17

(1/2 pulsanti NA)

Input	110-230Vac 50/60Hz
Output	2 contatti puliti
Grado di protezione	IP20
Dimensioni	58x43x21 mm
Foro d’incasso	Ø50 mm

TOUCH02L1

Touch-screen device monozona

Cassaforma non inclusa obbligatoria WC0302

Input	100—240Vac
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	86x86x36 mm 225 g
Controllo	Touch RGBW

TOUCH03L1

Touch-screen device a 4 zone con memorie

Cassaforma non inclusa obbligatoria WC0302

Input	100—240Vac
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	86x86x36 mm 225 g
Controllo	touch RGBW
