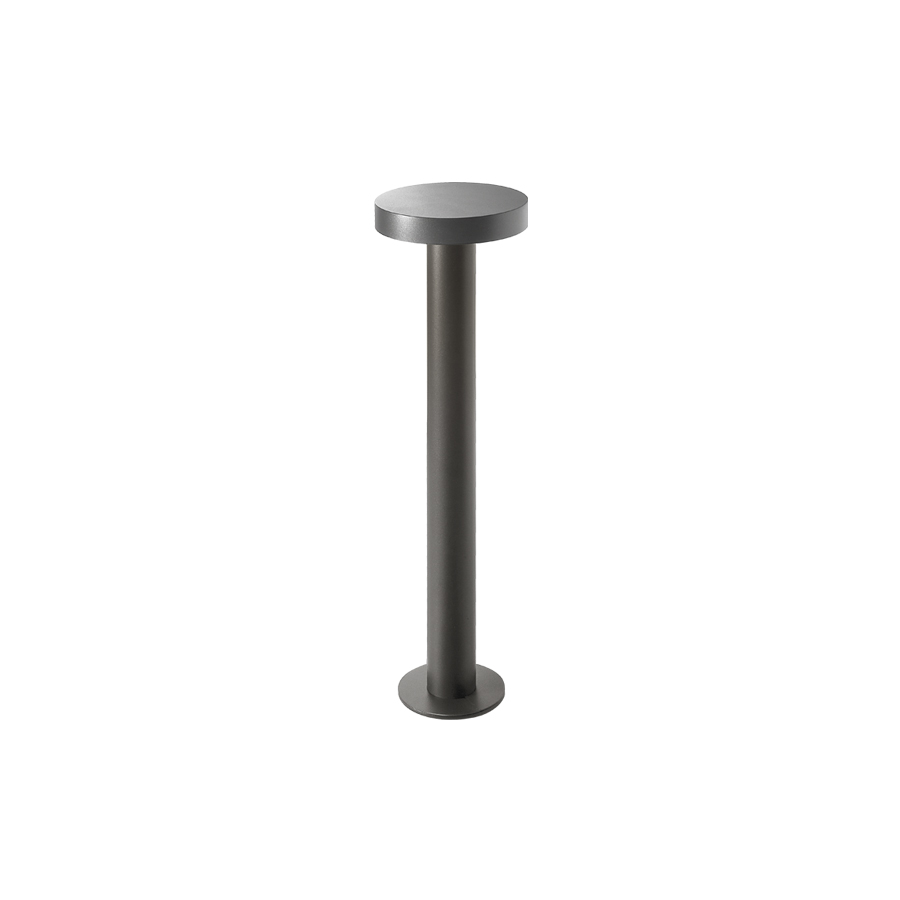

Plin 6.0

Paletti da esterno

paletto da esterno - 14W 230Vac - ottica circolare asimmetrica - h 285 mm

Genera codice

Personalizza questo prodotto

Grazie a una produzione interna flessibile, è possibile personalizzare questo prodotto. Qui a fianco ti suggeriamo delle possibili versioni speciali, ma se hai delle richieste differenti, possiamo valutarle insieme.

Personalizzazioni possibili:

Alimentazione in corrente costante o tensione costante per gestione DALI con controllo remoto

Dati tecnici

Stampa dati tecnici

Aggiornato a PN6010000050AH

kg 2,00
IP65
IK07

Installazione	paletto da esterno
Potenza assorbita	14W
Alimentazione	230Vac
Flusso sorgente	1560 lm (3000K)
Flusso emesso	1160 lm (3000K)
Scheda capitolato	Plin 6.0 codice: PN6010000050AH paletto da esterno; su superficie (pavimento); Potenza assorbita: 14W; Alimentazione: 230Vac; Flusso sorgente: 1560 lm (3000K); Flusso emesso: 1160 lm (3000K); 8 power LED, 2 step MacAdam, 60000h L90 B10 (Ta 25°C); Colore LED: 3000K; Ottiche: circolare asimmetrica: sistema ottico composto da 8 lenti TIR protette da vetro extrachiaro temprato acidato e serigrafato. Posizionato all'interno della testa perpendicolare al corpo, questo sistema, fornisce una corretta illuminazione a 360°. Il prodotto risulta cut-off; CRI Indice resa cromatica: 80; Materiale corpo: testa realizzata in lega di alluminio ANTICORODAL 6082, ricavata completamente da lavorazione tornitura CNC. Corpo e elemento di rifinitura della base realizzati in acciaio inox AISI 316L ricavati da taglio laser; Finiture: finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive); Finitura RAL su richiesta; Materiale schermo: vetro extrachiaro acidato di spessore 5 mm temprato per un’ottima resistenza ai graffi e agli urti e serigrafato; Installazione: dotato di piastra da apporre sulla base a copertura delle viti; alimentatore integrato; Grado di protezione: IP65; Grado di resistenza: IK07; su richiesta disponibile con altezza diversa da quelle standard, su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi; fornito di connettore stagno per cavi fino a Ø12 mm; Sistemi di protezione: PID (Protective Impedance Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all’impianto, come accumuli di cariche elettrostatiche o fenomeni di tipo impulsivo, provenienti dalla linea elettrica. In generale eventi a basso contenuto energetico; Temperatura di esercizio: -20°C — +45°C; Glow wire test: 960°; Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe I; Peso: 2000 g; Dimensioni: Ø155x285 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WPA00 Picchetto per installazione a terra; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Plin 6.0 codice: PN6010000050AH paletto da esterno su superficie (pavimento) Potenza assorbita: 14W Alimentazione: 230Vac Flusso sorgente: 1560 lm (3000K) Flusso emesso: 1160 lm (3000K) 8 power LED, 2 step MacAdam, 60000h L90 B10 (Ta 25°C) Colore LED: 3000K Ottiche: circolare asimmetrica: sistema ottico composto da 8 lenti TIR protette da vetro extrachiaro temprato acidato e serigrafato. Posizionato all'interno della testa perpendicolare al corpo, questo sistema, fornisce una corretta illuminazione a 360°. Il prodotto risulta cut-off CRI Indice resa cromatica: 80 Materiale corpo: testa realizzata in lega di alluminio ANTICORODAL 6082, ricavata completamente da lavorazione tornitura CNC. Corpo e elemento di rifinitura della base realizzati in acciaio inox AISI 316L ricavati da taglio laser Finiture: finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) Finitura RAL su richiesta Materiale schermo: vetro extrachiaro acidato di spessore 5 mm temprato per un’ottima resistenza ai graffi e agli urti e serigrafato Installazione: dotato di piastra da apporre sulla base a copertura delle viti alimentatore integrato Grado di protezione: IP65 Grado di resistenza: IK07 su richiesta disponibile con altezza diversa da quelle standard, su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi; fornito di connettore stagno per cavi fino a Ø12 mm Sistemi di protezione: PID (Protective Impedance Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all’impianto, come accumuli di cariche elettrostatiche o fenomeni di tipo impulsivo, provenienti dalla linea elettrica. In generale eventi a basso contenuto energetico Temperatura di esercizio: -20°C — +45°C Glow wire test: 960° Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe I Peso: 2000 g Dimensioni: Ø155x285 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WPA00 Picchetto per installazione a terra Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	su superficie (pavimento)
Numero e tipo LED	8 power LED, 2 step MacAdam, 60000h L90 B10 (Ta 25°C)
Colore LED	3000K

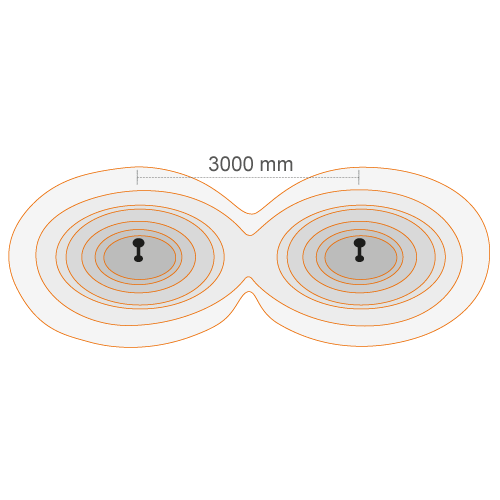

Ottiche	circolare asimmetrica
CRI Indice resa cromatica	80
Materiale corpo	testa in alluminio, colonna in acciaio inox AISI 316L
Materiale schermo	schermo in vetro extrachiaro temprato acidato e serigrafato
Finiture	antracite
Alimentatore	alimentatore integrato
Grado di protezione	IP65
Grado di resistenza	IK07
Note	su richiesta disponibile con altezza diversa da quelle standard, su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

JPG Immagini
PDF Scheda tecnica
PDF Scheda istruzione
TXT capitolato Tipo
- Generico per il prodotto Plin 6.0
- Specifico per il codice PN6010000050AH
DXF Disegno tecnico
File 3DS
Oggetti BIM
LDT Fotometria Tipo
- Generica per il prodotto Plin 6.0
- Specifica per il codice PN6010000050AH
IES Fotometria Tipo
- Generica per il prodotto Plin 6.0
- Specifica per il codice PN6010000050AH
Dichiarazione di conformità UE

Gallery

Accessori e alimentatori

Accessori (1)

Accessori relativi al codice prodotto PN6010000050AH

Picchetti e steli

WPA00

Picchetto per installazione a terra

Alimentatori (0)

Alimentatori relativi al codice prodotto PN6010000050AH

Alimentatori non previsti

Elettronica di controllo (0)

Elettronica di controllo relativa al codice prodotto PN6010000050AH

Controller non previsti

Input di comando (0)

Input di comando non previsti
