Tago 3.0

Profili lineari da esterno

profilo lineare da esterno - 14W 230Vac - 286 mm

Dati tecnici

Stampa dati tecnici

kg 1,083
IP65
IP67
IP69
IK09
DALI
0/1-10V

Installazione	profilo lineare da esterno
Potenza assorbita	14W
Alimentazione	230Vac
Flusso sorgente	1492 lm (3000K)
Flusso emesso	932 lm (3000K, 29°)
Scheda capitolato	Tago 3.0 profilo lineare da esterno; su superficie (soffitto, parete, pavimento); Potenza assorbita: 14W; Alimentazione: 230Vac; Flusso sorgente: 1492 lm (3000K); Flusso emesso: 932 lm (3000K, 29°); 12 SMD LED passo 20 mm, 2 step MacAdam, 60000h L80 B10 (Ta 25°C) 2200K: 3 step MacAdam, 60000h L80 B10 (Ta 25°C); Colore LED: 2200K, 2700K, 3000K, 4000K; Ottiche: 11°, 17°, 29°, 69°: sistema ottico composto da una serie di sorgenti luminose equidistanti 20,83 mm tra loro. La lente TIR in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, 20°x49°: sistema ottico composto da una serie di sorgenti luminose equidistanti 20,83 mm tra loro. La lente TIR ellittica in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, wall grazing, wall washer: sistema ottico composto da una serie di sorgenti luminose ed equidistanti 20 mm tra loro. La lente asimmetrica in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo; CRI Indice resa cromatica: 80; Materiale corpo: corpo realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso e successivamente verniciato nero (Ral 9005 opaco) per un'ottima resistenza alla corrosione. Testate realizzate in alluminio pressofuso EN AB 47100 a basso contenuto di rame e verniciate nere (Ral 9005 opaco) ricavate tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per una maggiore resistenza alla corrosione e agli agenti atmosferici. Staffa in acciaio inox AISI 304 nera Ral 9005 opaco ottenuta con verniciatura epossidica. Boccole in acciaio inox AISI 316L ottenute mediante lavorazione tornitura CNC. Valvola osmotica in GORE-TEX per regolazione della pressione interna; Finiture: finitura di colore nero (Ral 9005 opaco) ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina (RAL 9005); Finitura RAL su richiesta; Materiale schermo: vetro extrachiaro temprato trasparente di spessore 4 mm ad alta trasmittanza con serigrafia vetrificata grigia (RAL 7015) per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti, vetro extrachiaro temprato e acidato di spessore 4 mm con serigrafia vetrificata grigia (RAL 7015) resistente ad urti e graffi e dall’elevata trasmittanza che elimina le alterazioni cromatiche (versione con ottica wall washer); Guarnizioni: le guarnizioni in Santoprene™ nero garantiscono nel tempo una massima resistenza ai raggi UV; Installazione: Versione on/off: dotato di un connettore IP68 a 4 vie per l'alimentazione. Versione dimmerabile: dotato di un connettore IP68 a 4 vie per l'alimentazione e due connettori IP68 a 3 vie per il segnale DALI e 0/1-10V; alimentatore integrato; on/off: incluso cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm DALI, 0/1-10V: incluso 1 cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm e 2 cavi in neoprene di 0,75 m H05RN-F 2x1,0 Ø6,7 mm; Gestione: 0/1-10V, DALI, ON/OFF; Grado di protezione: IP65, IP67, IP69; Grado di resistenza: IK09; accessori ottici nido d'ape e frangiluce integrati nel corpo illuminante, staffa centrale con due punti di snodo per orientamento; su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi; Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; PID (Protective Impedance Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all’impianto, come accumuli di cariche elettrostatiche o fenomeni di tipo impulsivo, provenienti dalla linea elettrica. In generale eventi a basso contenuto energetico; Temperatura di esercizio: -20°C — +45°C; Temperatura massima apparecchio: 55°C (Ta 25°C); Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe I; Peso: 1083 g; Dimensioni: 74x149x286 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: nido d’ape, frangiluce, WFA0005 Cavo di interconnessione di 5 m a 4 poli, WFA02 Connettore a 3 vie tipo H (82x53.3x28 mm), WFA03 Connettore femmina a 3 poli, WFA04 Connettore maschio a 3 poli, WMA03N Coppia staffe regolabili; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Tago 3.0 profilo lineare da esterno su superficie (soffitto, parete, pavimento) Potenza assorbita: 14W Alimentazione: 230Vac Flusso sorgente: 1492 lm (3000K) Flusso emesso: 932 lm (3000K, 29°) 12 SMD LED passo 20 mm, 2 step MacAdam, 60000h L80 B10 (Ta 25°C) 2200K: 3 step MacAdam, 60000h L80 B10 (Ta 25°C) Colore LED: 2200K, 2700K, 3000K, 4000K Ottiche: 11°, 17°, 29°, 69°: sistema ottico composto da una serie di sorgenti luminose equidistanti 20,83 mm tra loro. La lente TIR in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, 20°x49°: sistema ottico composto da una serie di sorgenti luminose equidistanti 20,83 mm tra loro. La lente TIR ellittica in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, wall grazing, wall washer: sistema ottico composto da una serie di sorgenti luminose ed equidistanti 20 mm tra loro. La lente asimmetrica in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo CRI Indice resa cromatica: 80 Materiale corpo: corpo realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso e successivamente verniciato nero (Ral 9005 opaco) per un'ottima resistenza alla corrosione. Testate realizzate in alluminio pressofuso EN AB 47100 a basso contenuto di rame e verniciate nere (Ral 9005 opaco) ricavate tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per una maggiore resistenza alla corrosione e agli agenti atmosferici. Staffa in acciaio inox AISI 304 nera Ral 9005 opaco ottenuta con verniciatura epossidica. Boccole in acciaio inox AISI 316L ottenute mediante lavorazione tornitura CNC. Valvola osmotica in GORE-TEX per regolazione della pressione interna Finiture: finitura di colore nero (Ral 9005 opaco) ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina (RAL 9005) Finitura RAL su richiesta Materiale schermo: vetro extrachiaro temprato trasparente di spessore 4 mm ad alta trasmittanza con serigrafia vetrificata grigia (RAL 7015) per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti, vetro extrachiaro temprato e acidato di spessore 4 mm con serigrafia vetrificata grigia (RAL 7015) resistente ad urti e graffi e dall’elevata trasmittanza che elimina le alterazioni cromatiche (versione con ottica wall washer) Guarnizioni: le guarnizioni in Santoprene™ nero garantiscono nel tempo una massima resistenza ai raggi UV Installazione: Versione on/off: dotato di un connettore IP68 a 4 vie per l'alimentazione. Versione dimmerabile: dotato di un connettore IP68 a 4 vie per l'alimentazione e due connettori IP68 a 3 vie per il segnale DALI e 0/1-10V alimentatore integrato on/off: incluso cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm DALI, 0/1-10V: incluso 1 cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm e 2 cavi in neoprene di 0,75 m H05RN-F 2x1,0 Ø6,7 mm Gestione: 0/1-10V, DALI, ON/OFF Grado di protezione: IP65, IP67, IP69 Grado di resistenza: IK09 accessori ottici nido d'ape e frangiluce integrati nel corpo illuminante, staffa centrale con due punti di snodo per orientamento su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; PID (Protective Impedance Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all’impianto, come accumuli di cariche elettrostatiche o fenomeni di tipo impulsivo, provenienti dalla linea elettrica. In generale eventi a basso contenuto energetico Temperatura di esercizio: -20°C — +45°C Temperatura massima apparecchio: 55°C (Ta 25°C) Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe I Peso: 1083 g Dimensioni: 74x149x286 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: nido d’ape, frangiluce, WFA0005 Cavo di interconnessione di 5 m a 4 poli, WFA02 Connettore a 3 vie tipo H (82x53.3x28 mm), WFA03 Connettore femmina a 3 poli, WFA04 Connettore maschio a 3 poli, WMA03N Coppia staffe regolabili Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	su superficie (soffitto, parete, pavimento)
Numero e tipo LED	12 SMD LED passo 20 mm, 2 step MacAdam, 60000h L80 B10 (Ta 25°C) 2200K: 3 step MacAdam, 60000h L80 B10 (Ta 25°C)
Colore LED	2200K, 2700K, 3000K, 4000K
Ottiche	11°, 17°, 29°, 69°, 20°x49°, wall grazing, wall washer
CRI Indice resa cromatica	80
Materiale corpo	corpo in alluminio anticorodal, staffa in acciaio inox, testate in alluminio pressofuso
Materiale schermo	schermo in vetro extrachiaro temprato trasparente e serigrafato grigio, schermo in vetro extrachiaro temprato acidato e serigrafato grigio (versione con ottica wall washer)
Finiture	nero
Alimentatore	alimentatore integrato
Cavi di alimentazione	on/off: incluso cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm DALI, 0/1-10V: incluso 1 cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm e 2 cavi in neoprene di 0,75 m H05RN-F 2x1,0 Ø6,7 mm
Gestione	0/1-10V, DALI, ON/OFF
Grado di protezione	IP65, IP67, IP69
Grado di resistenza	IK09
Caratteristiche	accessori ottici nido d'ape e frangiluce integrati nel corpo illuminante, staffa centrale con due punti di snodo per orientamento
Note	su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

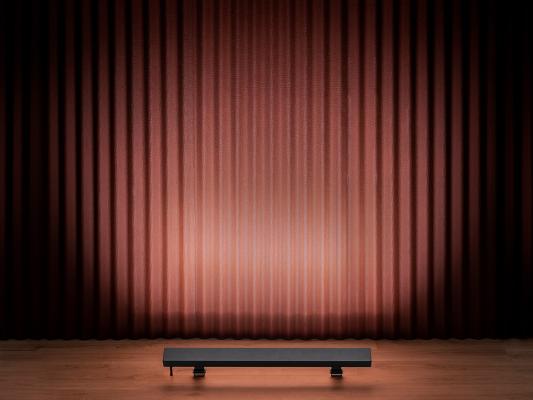

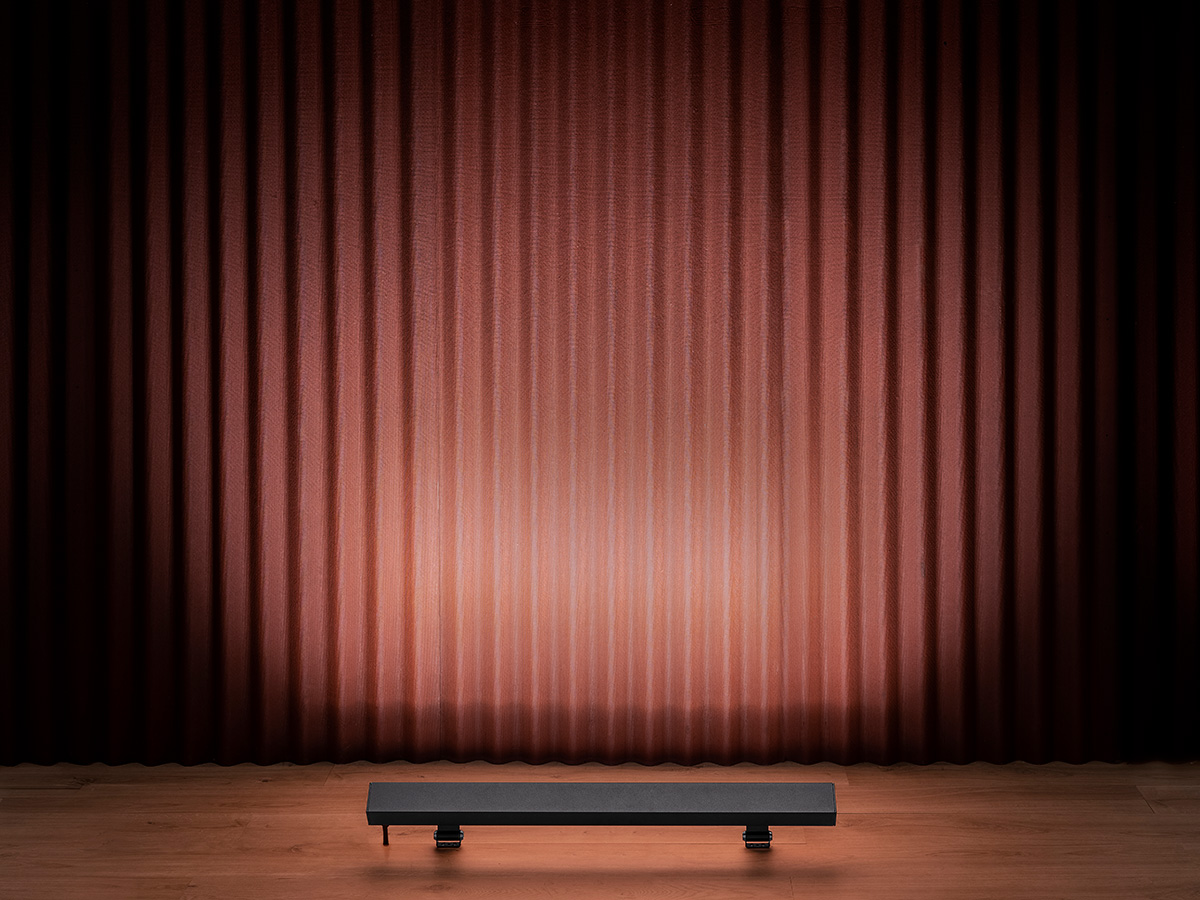

Gallery

Accessori e alimentatori

Accessori (7)

Nido d’ape

Aggiungi l’accessorio ottico nel Genera Codice

nido d’ape

integrato nel corpo illuminante

Il nido d'ape è applicabile sulle ottiche 29°, 69° e 20°x49°

Frangiluce

Aggiungi l’accessorio ottico nel Genera Codice

frangiluce

integrato nel corpo illuminante

Il frangiluce è applicabile sulle ottiche 17°, 29°, 69° e 20°x49°

Accessori vari

WMA03N

Coppia staffe regolabili

opzionali

Materiale per cablaggio

WFA0005 Cavo di interconnessione di 5 m a 4 poli per versione DALI o 0/1-10V	WFA02 Connettore a 3 vie tipo H (82x53.3x28 mm) 4 poli - IP68
WFA03 Connettore femmina a 3 poli per collegamento entra-esci IP66-IP68	WFA04 Connettore maschio a 3 poli per collegamento entra-esci IP66-IP68

Alimentatori (0)

Alimentatori non previsti

Elettronica di controllo (0)

Controller non previsti

Input di comando (0)

Input di comando non previsti
