Tago 2.1

Profili lineari da esterno

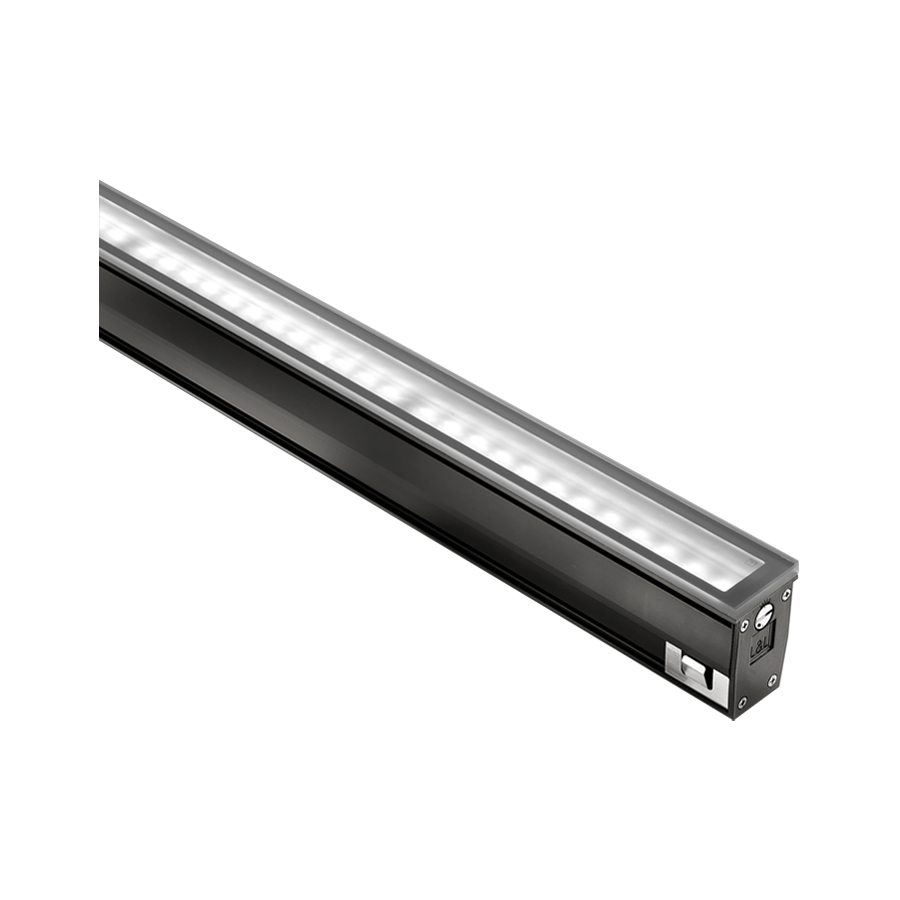

profilo lineare da esterno - 24W 230Vac - 529 mm

Dati tecnici

Stampa dati tecnici

kg 2000 - kN 20
kg 1,848
IP65
IP67
IP69
IK09
DALI-2
0/1-10V

Installazione	profilo lineare da esterno
Potenza assorbita	24W
Alimentazione	230Vac
Flusso sorgente	2984 lm (3000K)
Flusso emesso	1864 lm (3000K, 29°)

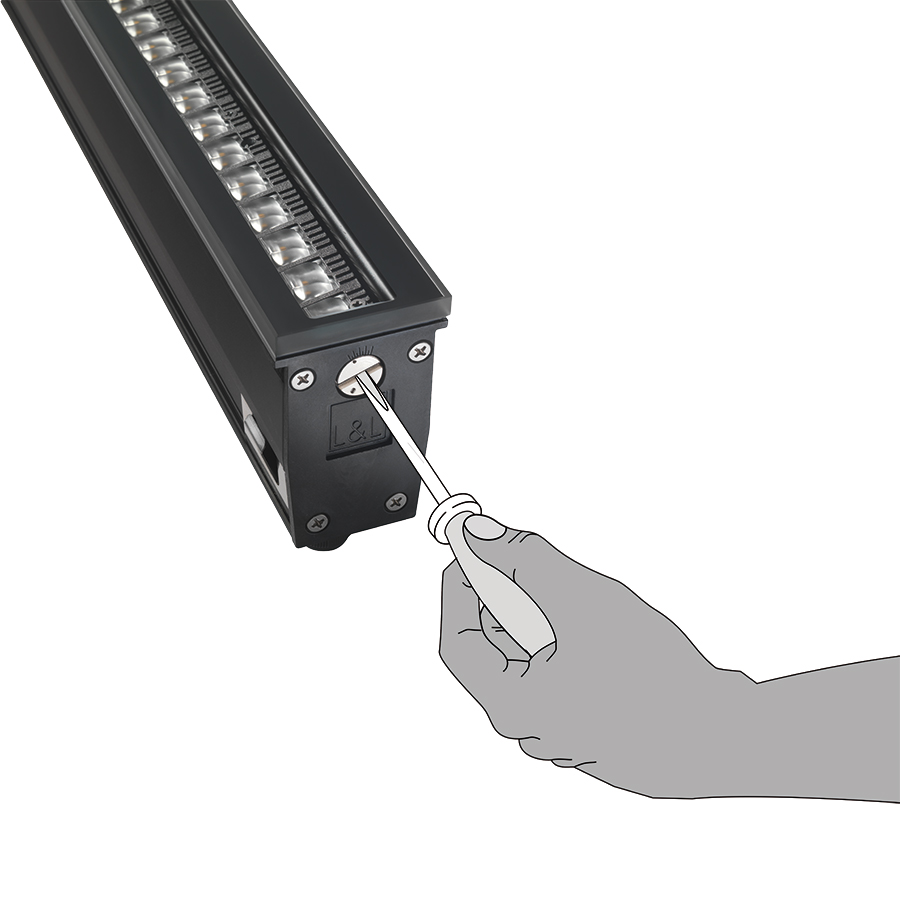

Scheda capitolato	Tago 2.1 profilo lineare da esterno; carrabile fino a 2000 kg; a incasso (pavimento); Potenza assorbita: 24W; Alimentazione: 230Vac; Flusso sorgente: 2984 lm (3000K); Flusso emesso: 1864 lm (3000K, 29°); 24 SMD LED passo 20 mm, 2 step MacAdam, 60000h L80 B10 (Ta 25°C) 2200K: 3 step MacAdam, 60000h L80 B10 (Ta 25°C); Colore LED: 2200K, 2700K, 3000K, 4000K; Ottiche: 11° orientabile ±20°, 17° orientabile ±20°, 29° orientabile ±20°, 69° orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili ed equidistanti 20,83 mm tra loro. Provvisto di sistema di bloccaggio con grano. La lente TIR in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, 20°x49° orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili ed equidistanti 20,83 mm tra loro. Provvisto di sistema di bloccaggio con grano. La lente TIR ellittica in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, wall grazing orientabile ±20°, wall washer orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili ed equidistanti 20 mm tra loro. Provvisto di sistema di bloccaggio con grano. La lente asimmetrica in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo; CRI Indice resa cromatica: 80; Materiale corpo: corpo realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso e successivamente sottoposto a processo di elettrocolorazione nera profonda (compreso tra 10 e 15 micron) per un’ottima resistenza alla corrosione. Testate realizzate in tecnopolimero per una maggiore resistenza alla corrosione e agli agenti atmosferici; Materiale schermo: vetro extrachiaro temprato trasparente di spessore 8 mm ad alta trasmittanza con serigrafia vetrificata grigia (RAL 7015) per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti, vetro extrachiaro temprato e acidato di spessore 8 mm con serigrafia vetrificata grigia (RAL 7015) resistente ad urti e graffi e dall’elevata trasmittanza che elimina le alterazioni cromatiche (versione con ottica wall washer); Guarnizioni: le guarnizioni in Santoprene™ nero garantiscono nel tempo una massima resistenza ai raggi UV; Installazione: Versione on/off: dotato di un connettore IP68 a 4 vie per l'alimentazione. Versione dimmerabile: dotato di un connettore IP68 a 4 vie per l'alimentazione e due connettori IP68 a 3 vie per il segnale DALI e 0/1-10V; alimentatore integrato; on/off: incluso cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm DALI, 0/1-10V: incluso 1 cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm e 2 cavi in neoprene di 0,75 m H05RN-F 2x1,0 Ø6,7 mm; Gestione: ON/OFF, DALI-2, 0/1-10V; Grado di protezione: IP65, IP67, IP69; Grado di resistenza: IK09; accessori ottici nido d'ape e frangiluce integrati nel corpo illuminante e orientabili assieme all'ottica. Connessione entra-esci e cablaggio facilitato con connettori rapidi predisposti per il collegamento dei profili uno di seguito all'altro nelle versioni dimmerabili; su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi; Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; PID (Protective Impedance Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all’impianto, come accumuli di cariche elettrostatiche o fenomeni di tipo impulsivo, provenienti dalla linea elettrica. In generale eventi a basso contenuto energetico; Temperatura di esercizio: -20°C — +45°C; Temperatura massima apparecchio: 40°C (Ta 25°C); Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe I; Peso: 1848 g; Dimensioni: 56x116x529 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: frangiluce, nido d’ape, WCTG21A0F Cassaforma, WFA0005 Cavo di interconnessione di 5 m a 4 poli, WFA02 Connettore a 3 vie tipo H (82x53.3x28 mm), WFA03 Connettore femmina a 3 poli, WFA04 Connettore maschio a 3 poli, WN6005 Kit di allineamento per cassaforme, WN6006 Coppia estrattori per cassaforme; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Tago 2.1 profilo lineare da esterno carrabile fino a 2000 kg a incasso (pavimento) Potenza assorbita: 24W Alimentazione: 230Vac Flusso sorgente: 2984 lm (3000K) Flusso emesso: 1864 lm (3000K, 29°) 24 SMD LED passo 20 mm, 2 step MacAdam, 60000h L80 B10 (Ta 25°C) 2200K: 3 step MacAdam, 60000h L80 B10 (Ta 25°C) Colore LED: 2200K, 2700K, 3000K, 4000K Ottiche: 11° orientabile ±20°, 17° orientabile ±20°, 29° orientabile ±20°, 69° orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili ed equidistanti 20,83 mm tra loro. Provvisto di sistema di bloccaggio con grano. La lente TIR in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, 20°x49° orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili ed equidistanti 20,83 mm tra loro. Provvisto di sistema di bloccaggio con grano. La lente TIR ellittica in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, wall grazing orientabile ±20°, wall washer orientabile ±20°: sistema ottico composto da una serie di sorgenti luminose orientabili ed equidistanti 20 mm tra loro. Provvisto di sistema di bloccaggio con grano. La lente asimmetrica in PMMA posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo CRI Indice resa cromatica: 80 Materiale corpo: corpo realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso e successivamente sottoposto a processo di elettrocolorazione nera profonda (compreso tra 10 e 15 micron) per un’ottima resistenza alla corrosione. Testate realizzate in tecnopolimero per una maggiore resistenza alla corrosione e agli agenti atmosferici Materiale schermo: vetro extrachiaro temprato trasparente di spessore 8 mm ad alta trasmittanza con serigrafia vetrificata grigia (RAL 7015) per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti, vetro extrachiaro temprato e acidato di spessore 8 mm con serigrafia vetrificata grigia (RAL 7015) resistente ad urti e graffi e dall’elevata trasmittanza che elimina le alterazioni cromatiche (versione con ottica wall washer) Guarnizioni: le guarnizioni in Santoprene™ nero garantiscono nel tempo una massima resistenza ai raggi UV Installazione: Versione on/off: dotato di un connettore IP68 a 4 vie per l'alimentazione. Versione dimmerabile: dotato di un connettore IP68 a 4 vie per l'alimentazione e due connettori IP68 a 3 vie per il segnale DALI e 0/1-10V alimentatore integrato on/off: incluso cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm DALI, 0/1-10V: incluso 1 cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm e 2 cavi in neoprene di 0,75 m H05RN-F 2x1,0 Ø6,7 mm Gestione: ON/OFF, DALI-2, 0/1-10V Grado di protezione: IP65, IP67, IP69 Grado di resistenza: IK09 accessori ottici nido d'ape e frangiluce integrati nel corpo illuminante e orientabili assieme all'ottica. Connessione entra-esci e cablaggio facilitato con connettori rapidi predisposti per il collegamento dei profili uno di seguito all'altro nelle versioni dimmerabili su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; PID (Protective Impedance Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all’impianto, come accumuli di cariche elettrostatiche o fenomeni di tipo impulsivo, provenienti dalla linea elettrica. In generale eventi a basso contenuto energetico Temperatura di esercizio: -20°C — +45°C Temperatura massima apparecchio: 40°C (Ta 25°C) Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe I Peso: 1848 g Dimensioni: 56x116x529 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: frangiluce, nido d’ape, WCTG21A0F Cassaforma, WFA0005 Cavo di interconnessione di 5 m a 4 poli, WFA02 Connettore a 3 vie tipo H (82x53.3x28 mm), WFA03 Connettore femmina a 3 poli, WFA04 Connettore maschio a 3 poli, WN6005 Kit di allineamento per cassaforme, WN6006 Coppia estrattori per cassaforme Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	a incasso (pavimento)
Numero e tipo LED	24 SMD LED passo 20 mm, 2 step MacAdam, 60000h L80 B10 (Ta 25°C) 2200K: 3 step MacAdam, 60000h L80 B10 (Ta 25°C)
Colore LED	2200K, 2700K, 3000K, 4000K
Ottiche	11° orientabile ±20°, 17° orientabile ±20°, 29° orientabile ±20°, 69° orientabile ±20°, 20°x49° orientabile ±20°, wall grazing orientabile ±20°, wall washer orientabile ±20°
CRI Indice resa cromatica	80
Materiale corpo	corpo in alluminio anticorodal anodizzato nero, testate in tecnopolimero
Materiale schermo	schermo in vetro extrachiaro temprato trasparente e serigrafato grigio, schermo in vetro extrachiaro temprato acidato e serigrafato grigio (versione con ottica wall washer)
Alimentatore	alimentatore integrato
Cavi di alimentazione	on/off: incluso cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm DALI, 0/1-10V: incluso 1 cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm e 2 cavi in neoprene di 0,75 m H05RN-F 2x1,0 Ø6,7 mm
Gestione	ON/OFF, DALI-2, 0/1-10V
Grado di protezione	IP65, IP67, IP69
Grado di resistenza	IK09

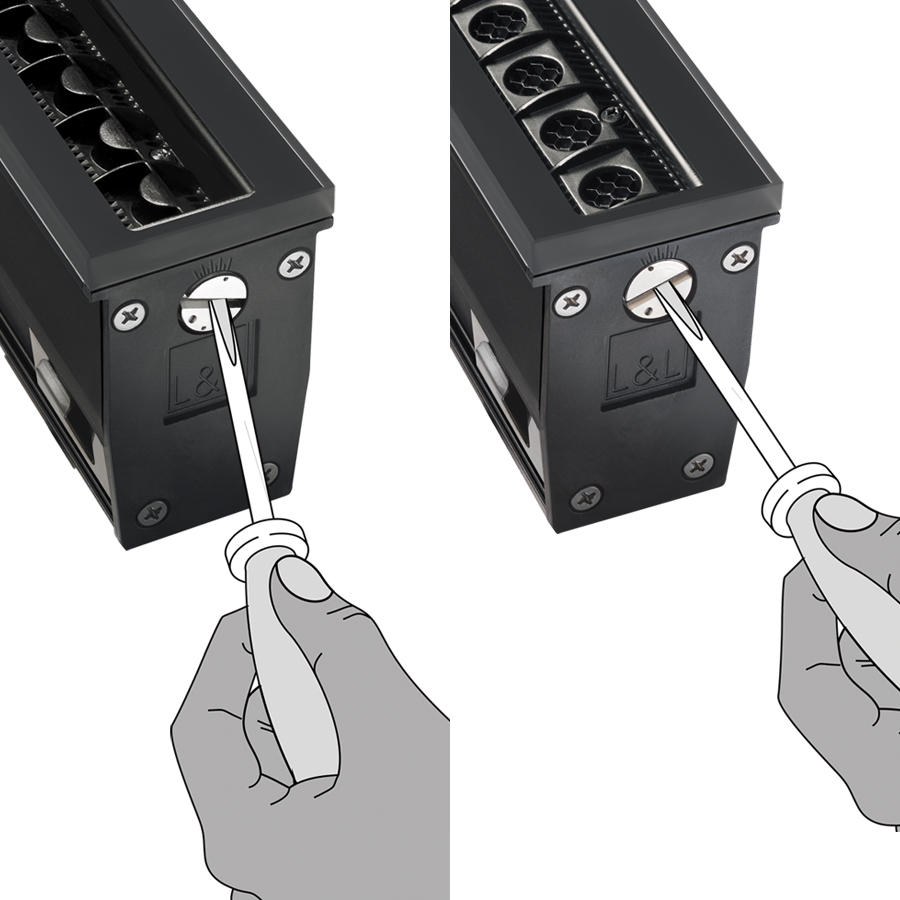

Caratteristiche	accessori ottici nido d'ape e frangiluce integrati nel corpo illuminante e orientabili assieme all'ottica. Connessione entra-esci e cablaggio facilitato con connettori rapidi predisposti per il collegamento dei profili uno di seguito all'altro nelle versioni dimmerabili
Note	su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

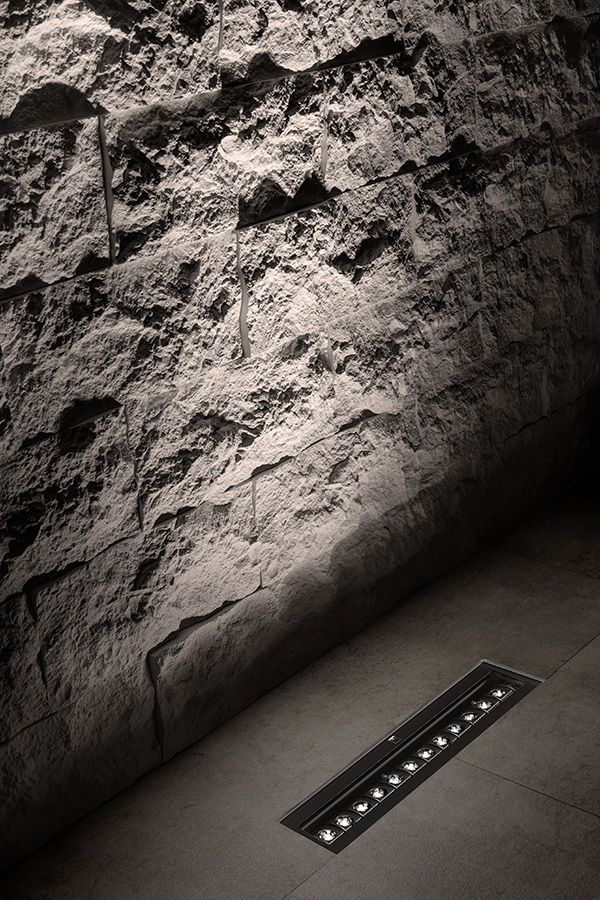

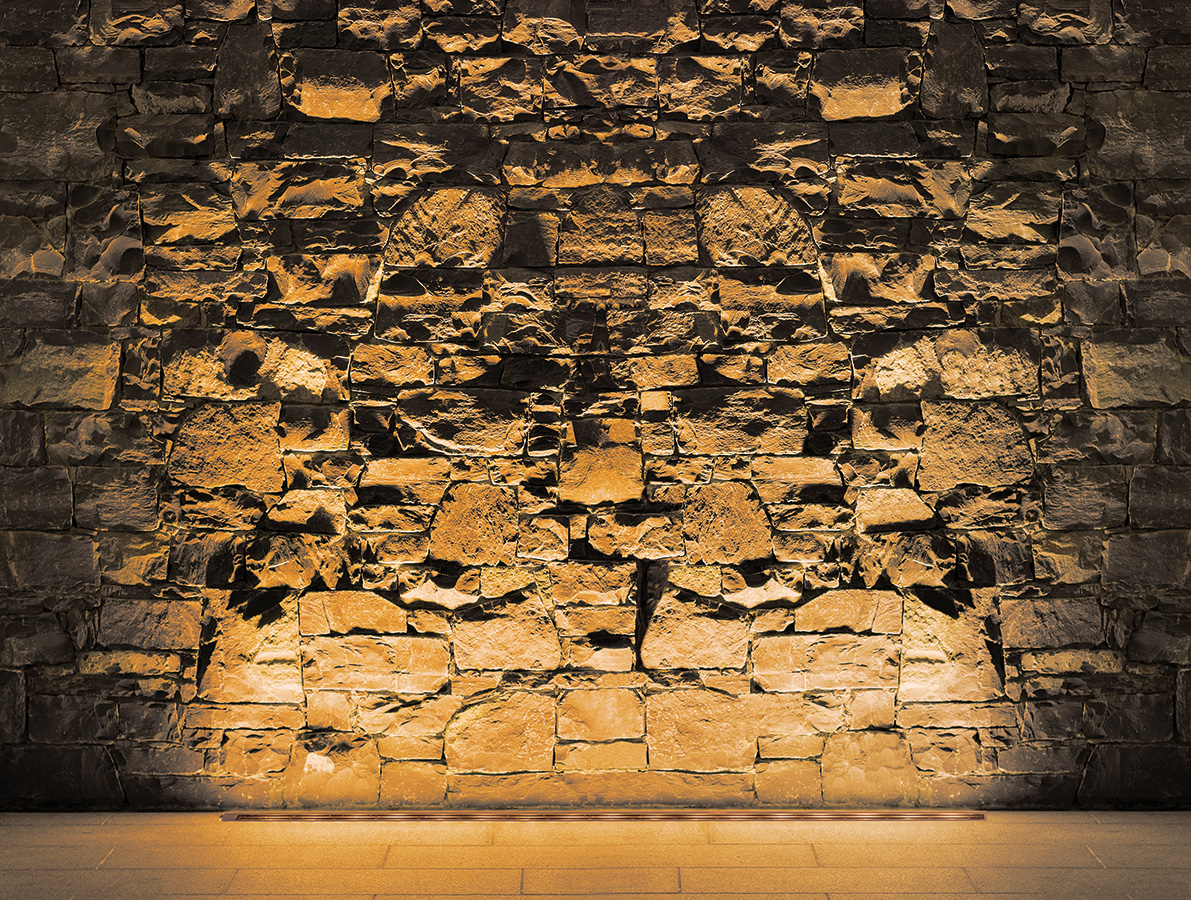

Gallery

Accessori e alimentatori

Accessori (9)

Cassaforme

WCTG21A0F

Cassaforma

Nido d’ape

Aggiungi l’accessorio ottico nel Genera Codice

nido d’ape

integrato nel corpo illuminante

Il nido d'ape è applicabile sulle ottiche 29°, 69° e 20°x49°

Frangiluce

Aggiungi l’accessorio ottico nel Genera Codice

frangiluce

integrato nel corpo illuminante

Il frangiluce è applicabile sulle ottiche 17°, 29°, 69° e 20°x49°

Accessori vari

WN6005

Kit di allineamento per cassaforme

Ricambi

WN6006

Coppia estrattori per cassaforme

Materiale per cablaggio

WFA0005 Cavo di interconnessione di 5 m a 4 poli per versione DALI o 0/1-10V	WFA02 Connettore a 3 vie tipo H (82x53.3x28 mm) 4 poli - IP68
WFA03 Connettore femmina a 3 poli per collegamento entra-esci IP66-IP68	WFA04 Connettore maschio a 3 poli per collegamento entra-esci IP66-IP68

Alimentatori (0)

Alimentatori non previsti

Elettronica di controllo (0)

Controller non previsti

Input di comando (0)

Input di comando non previsti

Progetti

Arredo urbano

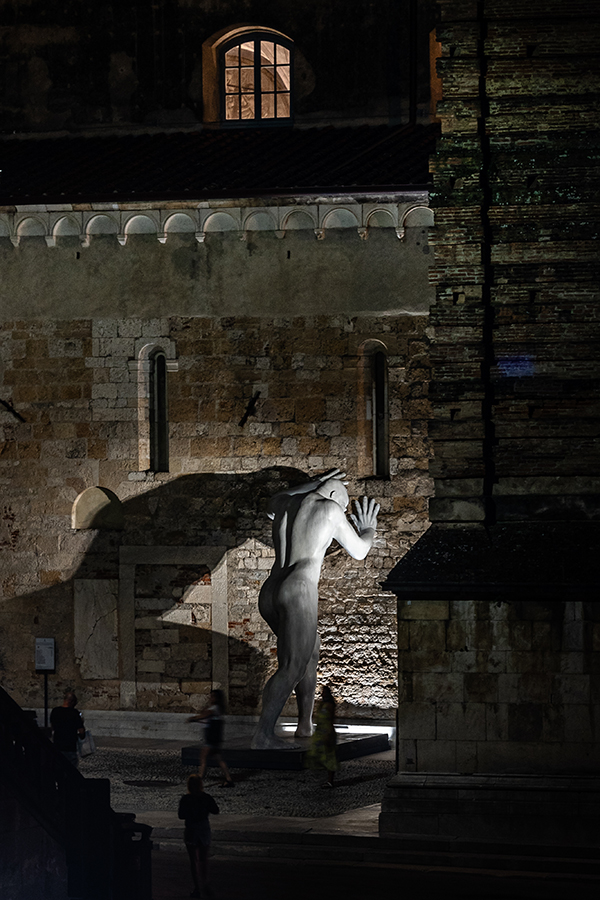

"Mr Arbitrium" / "Il Sospeso", Emanuele Giannelli
