Bright 5.G

Incassi da esterno

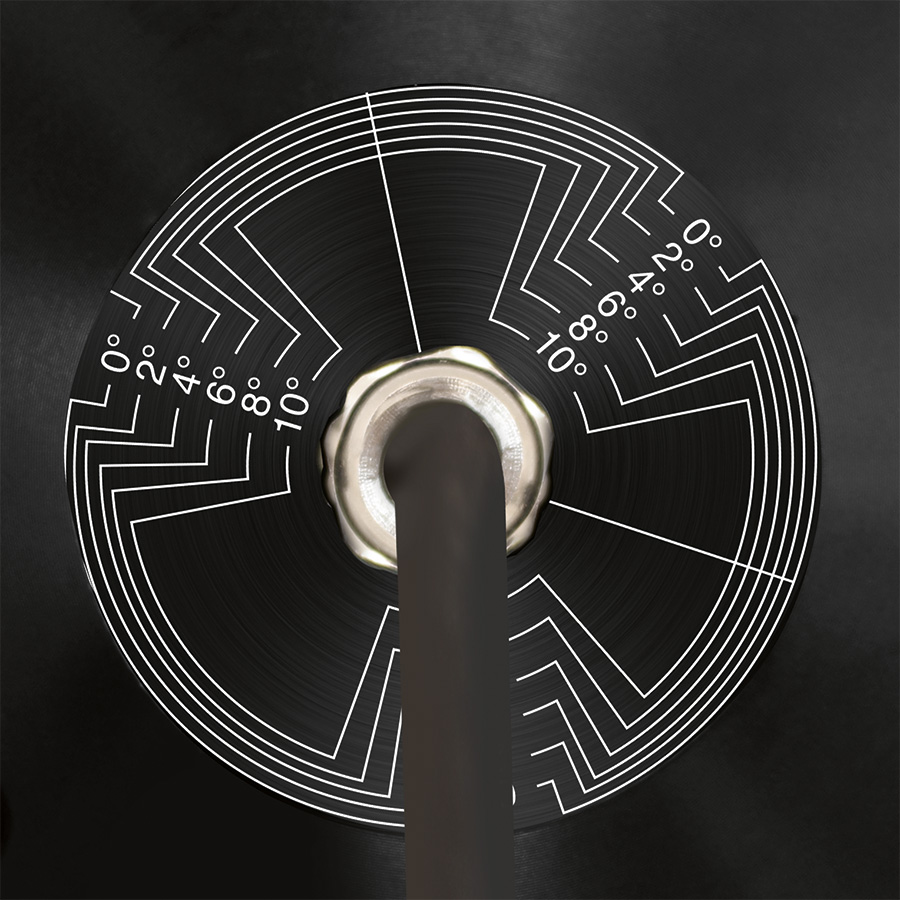

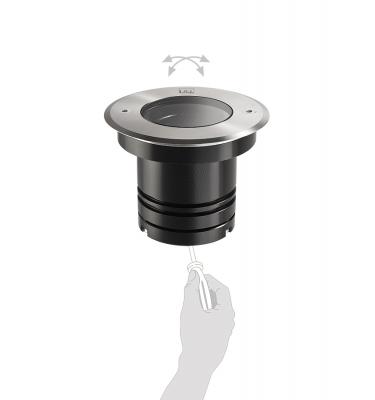

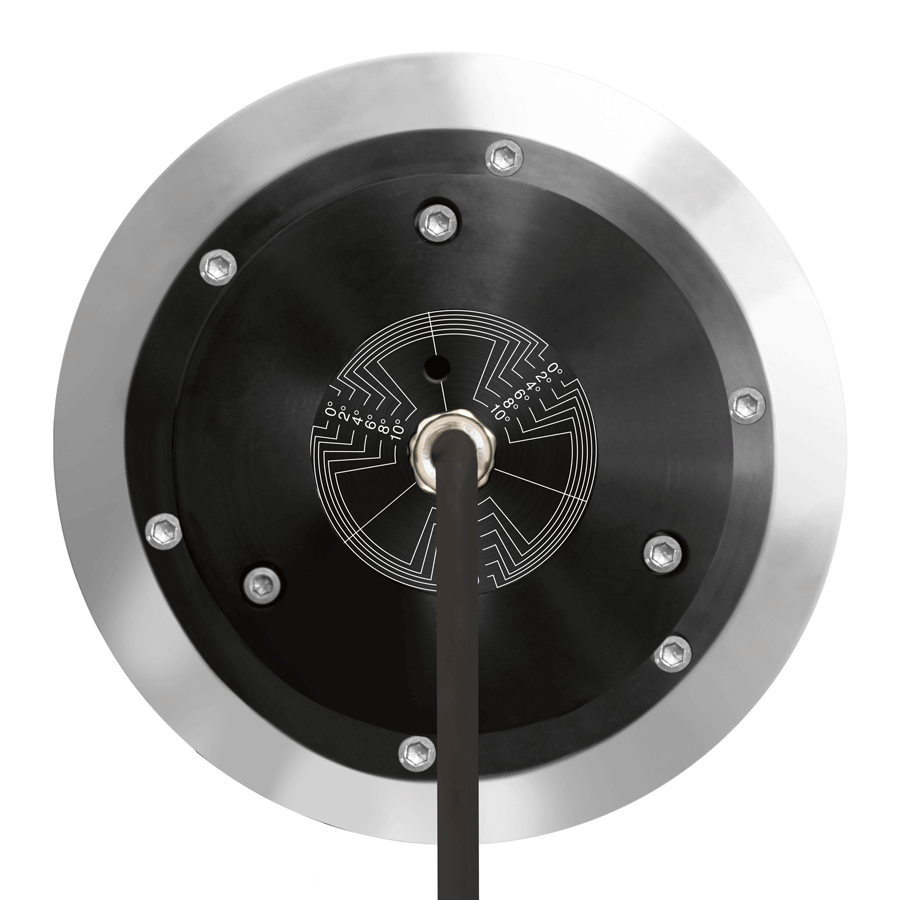

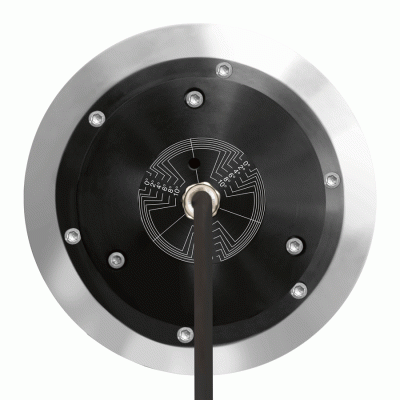

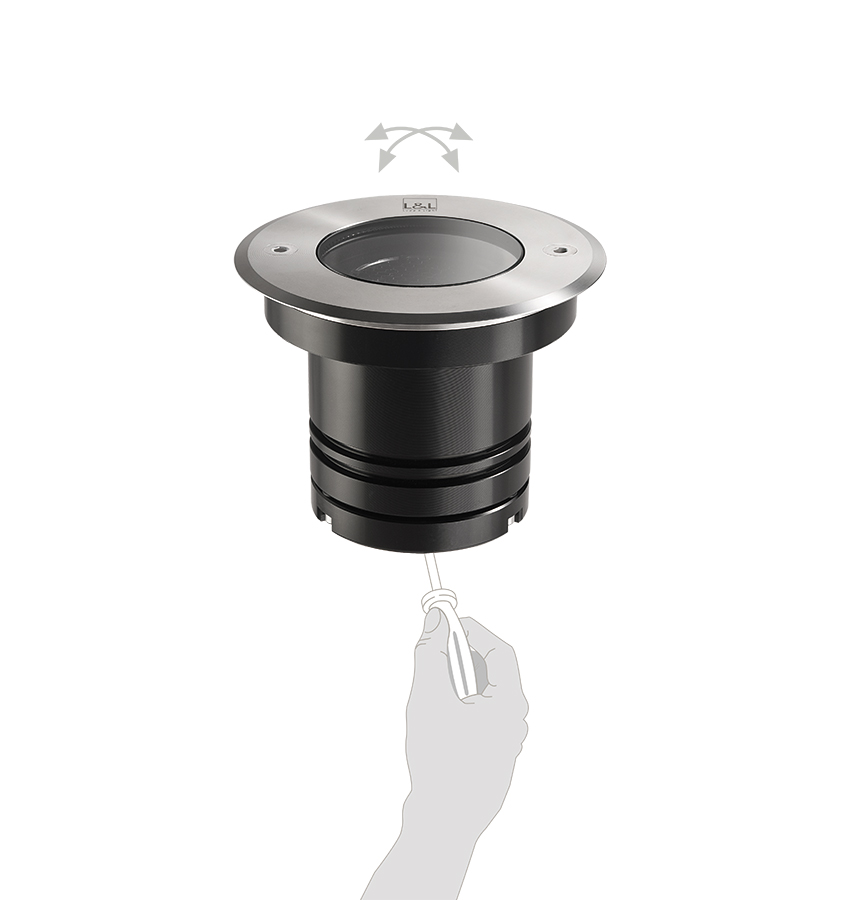

incasso da esterno - 10W/16W 24Vdc - ottiche orientabili ±10° - ø148 mm

Personalizza questo prodotto

Grazie a una produzione interna flessibile, è possibile personalizzare questo prodotto. Qui a fianco ti suggeriamo delle possibili versioni speciali, ma se hai delle richieste differenti, possiamo valutarle insieme.

Personalizzazioni possibili:

Finiture: antracite, bianco, bronzo, cor-ten, nero
Colore LED 2200K

Dati tecnici

Stampa dati tecnici

kg 4000 - kN 40
1,65 kg
IP65
IP67
IP69
IK09

Installazione	incasso da esterno
Potenza assorbita	10W, 16W
Alimentazione	24Vdc
Flusso sorgente	1033 lm (3000K, 10W, CRI 80), 1313 lm (3000K, 16W, CRI >90), 1564 lm (3000K, 16W, CRI 80), 868 lm (3000K, 10W, CRI >90)
Flusso emesso	1037 lm (3000K, 16W, 55°, CRI >90), 1235 lm (3000K, 16W, 55°, CRI 80), 686 lm (3000K, 10W, 55°, CRI >90), 816 lm (3000K, 10W, 55°, CRI 80)
Scheda capitolato	Bright 5.G incasso da esterno; carrabile fino a 4000 kg; a incasso (soffitto, parete, pavimento); Potenza assorbita: 10W, 16W; Alimentazione: 24Vdc; Flusso sorgente: 1033 lm (3000K, 10W, CRI 80), 1313 lm (3000K, 16W, CRI >90), 1564 lm (3000K, 16W, CRI 80), 868 lm (3000K, 10W, CRI >90); Flusso emesso: 1037 lm (3000K, 16W, 55°, CRI >90), 1235 lm (3000K, 16W, 55°, CRI 80), 686 lm (3000K, 10W, 55°, CRI >90), 816 lm (3000K, 10W, 55°, CRI 80); 1 COB LED High Density, 3 step MacAdam, 50000h L90 B10 (Ta 25°C); Colore LED: 2700K, 3000K, 4000K; Ottiche: 12° orientabile ±10°, 31° orientabile ±10°: sistema ottico orientabile ±10° composto da lente TIR ad alta efficienza combinato con filtro tecnico ad alta qualità, 38° orientabile ±10°, 55° orientabile ±10°: sistema ottico orientabile ±10° composto da lente TIR ad alta efficienza; CRI Indice resa cromatica: 80, >90; Materiale corpo: corpo realizzato in lega di alluminio ANTICORODAL 6082, ricavato completamente da lavorazione tornitura CNC e successivamente elettrocolorato nero. Ghiera in acciaio inox AISI 316L ottenuta da lavorazione tornitura CNC; Materiale schermo: vetro extrachiaro trasparente di spessore 10 mm ad alta trasmittanza per garantire uniformità cromatica della luce, serigrafato grigio e temprato per un’ottima resistenza ai graffi e agli urti; Guarnizioni: le guarnizioni in silicone ricotto garantiscono nel tempo una massima resistenza ai raggi UV e una inalterabilità delle caratteristiche meccaniche; Spessore della superficie d’incasso: min 5 mm, max 25 mm; alimentatore non incluso; incluso cavo in neoprene di 1,50/5/10/15/20 m H05RN-F 2x0,75/0,75 Ø6,3 mm; Grado di protezione: IP65, IP67, IP69; Grado di resistenza: IK09; Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; Temperatura di esercizio: -20°C — +45°C; Temperatura massima apparecchio: 50°C (Ta 25°C); Glow wire test: 960°C; Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006; Classe di isolamento: classe III; Peso: 1650 g; Dimensioni: Ø148x107 mm; Foro d’incasso: Ø125 mm; Volume tecnico per dissipazione: Ø260x150 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: nido d’ape, WC0601 Cassaforma, WC0701 Cassaforma, WG0200 Molla di fissaggio Ø130mm; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Bright 5.G incasso da esterno carrabile fino a 4000 kg a incasso (soffitto, parete, pavimento) Potenza assorbita: 10W, 16W Alimentazione: 24Vdc Flusso sorgente: 1033 lm (3000K, 10W, CRI 80), 1313 lm (3000K, 16W, CRI >90), 1564 lm (3000K, 16W, CRI 80), 868 lm (3000K, 10W, CRI >90) Flusso emesso: 1037 lm (3000K, 16W, 55°, CRI >90), 1235 lm (3000K, 16W, 55°, CRI 80), 686 lm (3000K, 10W, 55°, CRI >90), 816 lm (3000K, 10W, 55°, CRI 80) 1 COB LED High Density, 3 step MacAdam, 50000h L90 B10 (Ta 25°C) Colore LED: 2700K, 3000K, 4000K Ottiche: 12° orientabile ±10°, 31° orientabile ±10°: sistema ottico orientabile ±10° composto da lente TIR ad alta efficienza combinato con filtro tecnico ad alta qualità, 38° orientabile ±10°, 55° orientabile ±10°: sistema ottico orientabile ±10° composto da lente TIR ad alta efficienza CRI Indice resa cromatica: 80, >90 Materiale corpo: corpo realizzato in lega di alluminio ANTICORODAL 6082, ricavato completamente da lavorazione tornitura CNC e successivamente elettrocolorato nero. Ghiera in acciaio inox AISI 316L ottenuta da lavorazione tornitura CNC Materiale schermo: vetro extrachiaro trasparente di spessore 10 mm ad alta trasmittanza per garantire uniformità cromatica della luce, serigrafato grigio e temprato per un’ottima resistenza ai graffi e agli urti Guarnizioni: le guarnizioni in silicone ricotto garantiscono nel tempo una massima resistenza ai raggi UV e una inalterabilità delle caratteristiche meccaniche Spessore della superficie d’incasso: min 5 mm, max 25 mm alimentatore non incluso incluso cavo in neoprene di 1,50/5/10/15/20 m H05RN-F 2x0,75/0,75 Ø6,3 mm Grado di protezione: IP65, IP67, IP69 Grado di resistenza: IK09 Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico Temperatura di esercizio: -20°C — +45°C Temperatura massima apparecchio: 50°C (Ta 25°C) Glow wire test: 960°C Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006 Classe di isolamento: classe III Peso: 1650 g Dimensioni: Ø148x107 mm Foro d’incasso: Ø125 mm Volume tecnico per dissipazione: Ø260x150 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: nido d’ape, WC0601 Cassaforma, WC0701 Cassaforma, WG0200 Molla di fissaggio Ø130mm Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	a incasso (soffitto, parete, pavimento)
Numero e tipo LED	1 COB LED High Density, 3 step MacAdam, 50000h L90 B10 (Ta 25°C)
Colore LED	2700K, 3000K, 4000K
Ottiche	12° orientabile ±10°, 31° orientabile ±10°, 38° orientabile ±10°, 55° orientabile ±10°
CRI Indice resa cromatica	80, >90
Materiale corpo	corpo in alluminio anticorodal anodizzato nero, ghiera in acciaio inox AISI 316L
Materiale schermo	schermo in vetro extrachiaro temprato trasparente e serigrafato grigio
Alimentatore	alimentatore non incluso
Cavi di alimentazione	incluso cavo in neoprene di 1,50/5/10/15/20 m H05RN-F 2x0,75/0,75 Ø6,3 mm
Grado di protezione	IP65, IP67, IP69
Grado di resistenza	IK09
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

Gallery

Accessori e alimentatori

Accessori (4)

Cassaforme

WC0601

Cassaforma

WC0701

Cassaforma

Molle di fissaggio

WG0200

Molla di fissaggio Ø130mm

Nido d’ape

Aggiungi l’accessorio ottico nel Genera Codice

nido d’ape

integrato nel corpo illuminante

Cavi

Scegli il cavo di alimentazione nel Genera Codice

Alimentatori (22)

ACUNI020T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 16W 250mA costante; max 13W 350mA costante; max 19W 400mA costante; max 20W 450mA costante; max 20W 500mA costante; max 20W 550mA costante; max 20W 600mA costante; max 20W 700mA costante; max 20W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AD020DALIT1

Alimentatore dimmerabile DALI

Output	24Vdc; 16W 250mA costante; max 12W 350mA costante; max 17W 400mA costante; max 19W 450mA costante; max 20W 500mA costante; max 20W 550mA costante; max 20W 600mA costante; max 20W 700mA costante; max 20W
Dimmerazione	DALI
IP alimentatore	IP20

AD032TLT1

Alimentatore dimmerabile PUSH, taglio di fase

Input	230Vac 50-60 Hz
Output	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA costante; max 17W 500mA costante; max 24W 550mA costante; max 25W 700mA costante; max 32W 750mA costante; max 32W
Dimmerazione	PUSH, Taglio di fase
IP alimentatore	IP20

ADUNITC

Alimentatore dimmerabile 1-10V+PUSH

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 11W 24Vdc; 20W 250mA costante; max 13W 300mA costante; max 16W 350mA costante; max 18W 400mA costante; max 21W 450mA costante; max 23W 500mA costante; max 25W 550mA costante; max 27W 600mA costante; max 30W 650mA costante; max 32W 700mA costante; max 32W 750mA costante; max 20W 800mA costante; max 20W 850mA costante; max 20W 900mA costante; max 20W
Dimmerazione	0/1-10V, PUSH
IP alimentatore	IP20

AV00002406020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Potenza	60W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV00002412020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 120W
Potenza	120W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV00002418020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 180W
Potenza	180W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV0D024V03066

Alimentatore dimmerabile DALI 2

Input	115-230Vac 50-60 Hz
Output	24Vdc; 30W
Potenza	30W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V06066

Alimentatore dimmerabile DALI 2

Input	115-230Vac 50-60 Hz
Output	24Vdc; 60W
Potenza	60W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V10066

Alimentatore dimmerabile DALI 2

Input	115-230Vac 50-60 Hz
Output	24Vdc; 100W
Potenza	100W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V15066

Alimentatore dimmerabile DALI 2

Input	115-230Vac 50-60 Hz
Output	24Vdc; 150W
Potenza	150W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V20066

Alimentatore dimmerabile DALI 2

Input	115-230Vac 50-60 Hz
Output	24Vdc; 200W
Potenza	200W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V30066

Alimentatore dimmerabile DALI 2

Input	115-230Vac 50-60 Hz
Output	24Vdc; 300W
Potenza	300W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV24020IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV24040IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV24060IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV24060IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV24100IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 100W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV24150IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 150W
Potenza	150W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV24150IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV24240IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV24320IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

Elettronica di controllo (4)

ADV576DALIN1

Dimmer in bassa tensione

da ordinare in aggiunta all'alimentatore

Input	12-24-48Vdc
Output	Con ingresso a 12 Vdc:; 12Vdc; 144W Con ingresso a 24 Vdc:; 24Vdc; 288W Con ingresso a 48 Vdc:; 48Vdc; 576W
Dimmerazione	0/1-10V, PUSH, DALI, Potenziometro 10kΩ
IP alimentatore	IP20

ARVUNID2-01

Universal sequencer - Controller 4 canali in bassa tensione con uscita in tensione costante

da ordinare in aggiunta all'alimentatore

Input	12-24-48Vdc
Output	1 canale Con ingresso a 12 Vdc:; 12Vdc; 60W Con ingresso a 24 Vdc:; 24Vdc; 120W Con ingresso a 48 Vdc:; 48Vdc; 240W 2 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W Con ingresso a 48 Vdc:; 48Vdc; 480W 3 canali Con ingresso a 12 Vdc:; 12Vdc; 180W Con ingresso a 24 Vdc:; 24Vdc; 360W Con ingresso a 48 Vdc:; 48Vdc; 720W 4 canali Con ingresso a 12 Vdc:; 12Vdc; 192W Con ingresso a 24 Vdc:; 24Vdc; 384W Con ingresso a 48 Vdc:; 48Vdc; 768W
Dimmerazione	0/1-10V, PUSH, DALI (DT6), ON/OFF, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentatore	IP20

EC0CEN12445A20

Controller 4 canali in bassa tensione con uscita in tensione costante per CASAMBI

Bianco, bianco dinamico, RGB, RGBW o RGB+W
da ordinare in aggiunta all'alimentatore

Input	12-24Vdc 24Vdc
Output	1 canale Con ingresso a 12 Vdc:; 12Vdc; 60W Con ingresso a 24 Vdc:; 24Vdc; 120W 2 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W 3 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W 4 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W
Dimmerazione	PUSH, Casambi
IP alimentatore	IP20

EC0CEN1244DA20

Dimmer in bassa tensione per CASAMBI

da ordinare in aggiunta all'alimentatore

Input	12-24Vdc 24Vdc
Output	Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W
Dimmerazione	PUSH, Casambi
IP alimentatore	IP20

Input di comando (3)

AE01350T1

Emergency module integrated

Input	220─240Vac 50─60Hz
Output	max 350mA 58Vdc max
Grado di protezione	IP20
Dimensioni	35x47x166 mm, 185 g
Foro d’incasso	Ø58 mm

DMX01

DMX Controller

Input	230Vac
Output	DMX512 bus
Dimensioni	79x92x43 mm, 120 g

EC0TIM12840020

Timer per CASAMBI

Input	12-48 Vdc
Grado di protezione	IP20
Dimensioni	45x58x25 mm, 40g

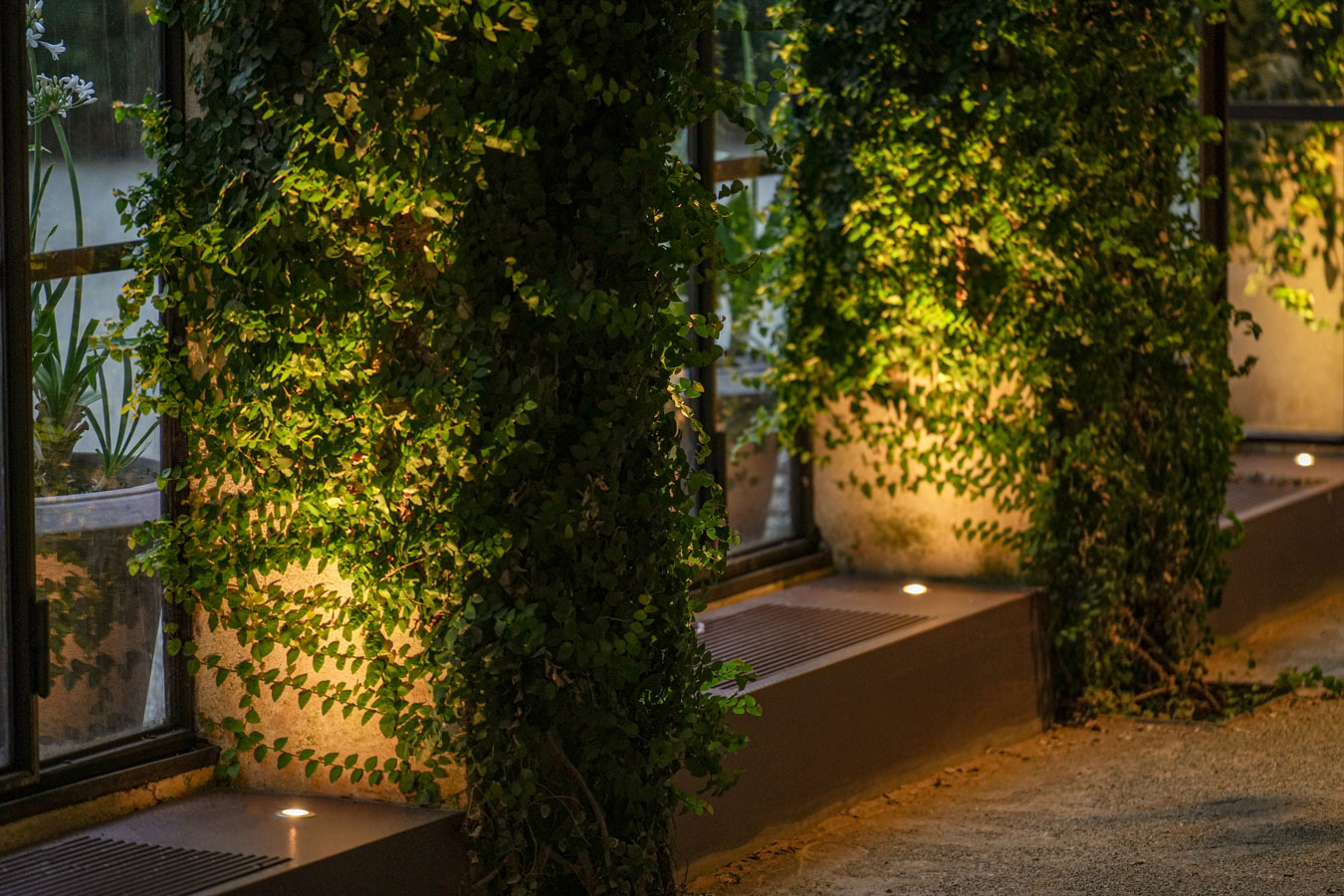

Progetti
