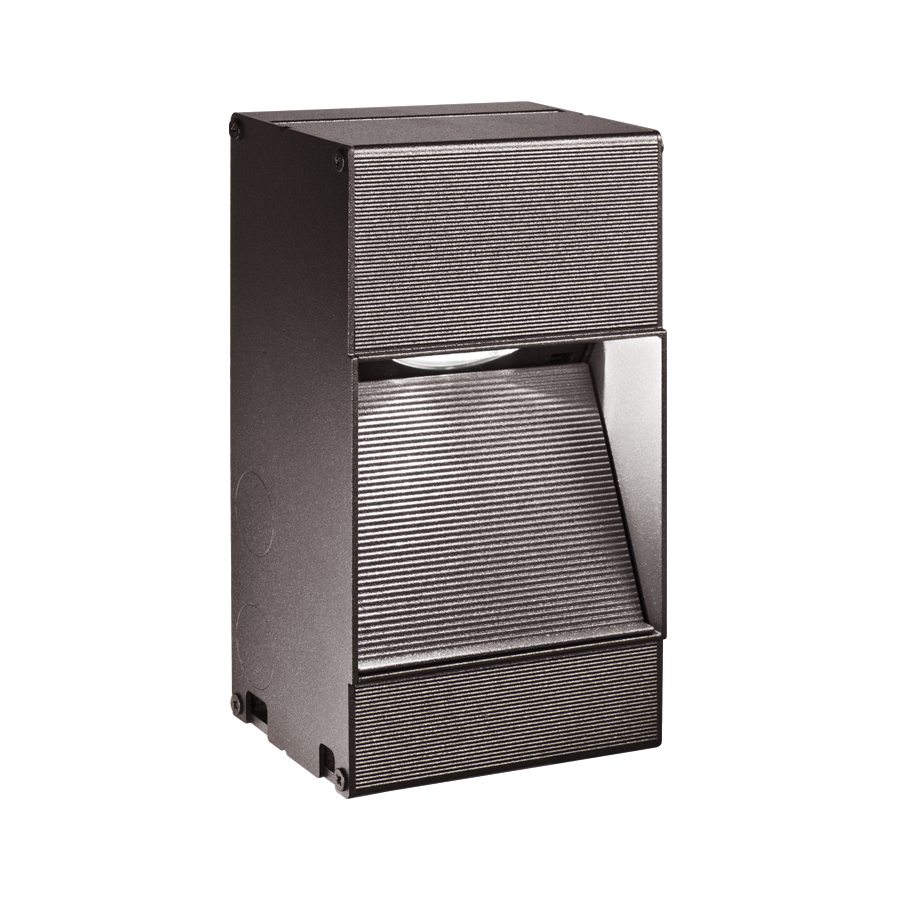

Pasito Mini 1.0

Segnapassi da esterno

segnapasso da esterno - 6W 230Vac / 5W 24Vdc - 84x161 mm

montaggio a incasso, a rasare

Dati tecnici

Stampa dati tecnici

Aggiornato a PM1000000050AH

Cassaforma non inclusa obbligatoria

24Vdc
kg 0,35 (230Vac), kg 0,30 (24Vdc)
IP65
IK05

Installazione	segnapasso da esterno
Potenza assorbita	5W
Alimentazione	24Vdc
Flusso sorgente	383 lm (3000K, CRI 80)
Flusso emesso	214 lm (3000K, asimmetrica 150°x90°, CRI 80, finitura bianco)
Scheda capitolato	Pasito Mini 1.0 codice: PM1000000050AH segnapasso da esterno; a incasso, a rasare (parete); Potenza assorbita: 5W; Alimentazione: 24Vdc; Flusso sorgente: 383 lm (3000K, CRI 80); Flusso emesso: 214 lm (3000K, asimmetrica 150°x90°, CRI 80, finitura bianco); 1 power LED High Intensity, 1/4 ANSI BIN, 50000h L90 B10 (Ta 25°C); Colore LED: 3000K; Ottiche: asimmetrica 150°x90°: sistema ottico composto da lente semisferica asimmetrica installata inclinata ed arretrata nel vano per permettere un'emissione della luce controllata verso il basso riducendo al minimo la dispersione luminosa; Percentuale flusso emesso verso l’alto: 15,83% (asimmetrica 150°x90°, finitura bianco, grigio), 1,65% (asimmetrica 150°x90°, finitura cor-ten, antracite), 11,25% (60°, finitura bianco, grigio), 3,59% (60°, finitura cor-ten, antracite); CRI Indice resa cromatica: 80; Materiale corpo: corpo realizzato in alluminio ANTICORODAL 6060 a basso contenuto di rame, ricavato da profilo estruso e successivamente anodizzato nero per fornire una migliore dissipazione termica ed aumentarne la resistenza alla corrosione. Riflettore zigrinato realizzato in alluminio estruso ANTICORODAL 6060, verniciato in tinta; Finiture: finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive); Finitura RAL su richiesta; alimentatore non incluso; incluso cavo in neoprene di 0,30 m H05RN-F 2x0,35/0,75 Ø6,3 mm; Grado di protezione: IP65; Grado di resistenza: IK05; gestione Casambi e controllo tramite app Casambi con elettronica dedicata; Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; Temperatura di esercizio: -20°C — +45°C; Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006; Classe di isolamento: classe III; Peso: 350 g (230Vac), 300 g (24Vdc); Dimensioni: 84x67x161 mm; Foro d’incasso: 86x165 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WCA00H Cassaforma - antracite; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Pasito Mini 1.0 codice: PM1000000050AH segnapasso da esterno a incasso, a rasare (parete) Potenza assorbita: 5W Alimentazione: 24Vdc Flusso sorgente: 383 lm (3000K, CRI 80) Flusso emesso: 214 lm (3000K, asimmetrica 150°x90°, CRI 80, finitura bianco) 1 power LED High Intensity, 1/4 ANSI BIN, 50000h L90 B10 (Ta 25°C) Colore LED: 3000K Ottiche: asimmetrica 150°x90°: sistema ottico composto da lente semisferica asimmetrica installata inclinata ed arretrata nel vano per permettere un'emissione della luce controllata verso il basso riducendo al minimo la dispersione luminosa Percentuale flusso emesso verso l’alto: 15,83% (asimmetrica 150°x90°, finitura bianco, grigio), 1,65% (asimmetrica 150°x90°, finitura cor-ten, antracite), 11,25% (60°, finitura bianco, grigio), 3,59% (60°, finitura cor-ten, antracite) CRI Indice resa cromatica: 80 Materiale corpo: corpo realizzato in alluminio ANTICORODAL 6060 a basso contenuto di rame, ricavato da profilo estruso e successivamente anodizzato nero per fornire una migliore dissipazione termica ed aumentarne la resistenza alla corrosione. Riflettore zigrinato realizzato in alluminio estruso ANTICORODAL 6060, verniciato in tinta Finiture: finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) Finitura RAL su richiesta alimentatore non incluso incluso cavo in neoprene di 0,30 m H05RN-F 2x0,35/0,75 Ø6,3 mm Grado di protezione: IP65 Grado di resistenza: IK05 gestione Casambi e controllo tramite app Casambi con elettronica dedicata Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico Temperatura di esercizio: -20°C — +45°C Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006 Classe di isolamento: classe III Peso: 350 g (230Vac), 300 g (24Vdc) Dimensioni: 84x67x161 mm Foro d’incasso: 86x165 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WCA00H Cassaforma - antracite Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	a incasso, a rasare (parete)
Numero e tipo LED	1 power LED High Intensity, 1/4 ANSI BIN, 50000h L90 B10 (Ta 25°C)
Colore LED	3000K

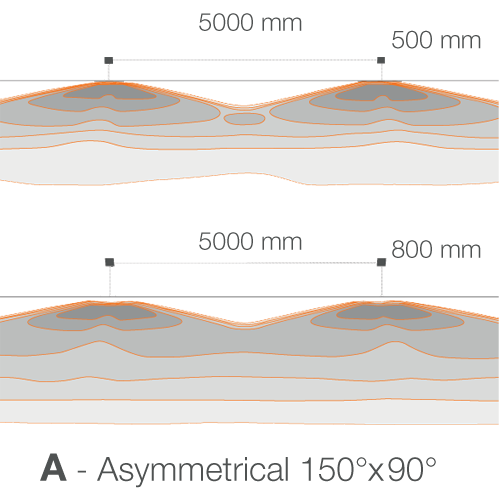

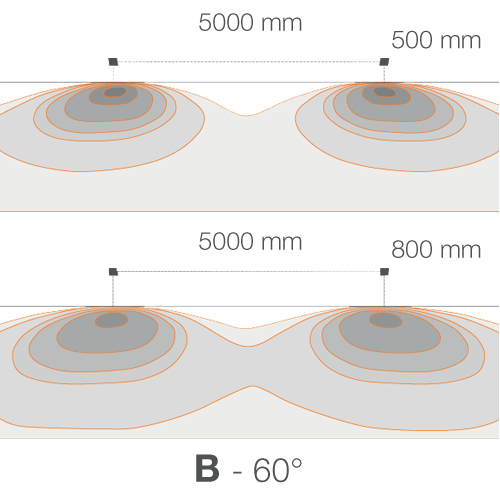

Ottiche	asimmetrica 150°x90°
CRI Indice resa cromatica	80
Materiale corpo	corpo in alluminio anticorodal
Finiture	antracite
Alimentatore	alimentatore non incluso
Cavi di alimentazione	incluso cavo in neoprene di 0,30 m H05RN-F 2x0,35/0,75 Ø6,3 mm
Grado di protezione	IP65
Grado di resistenza	IK05
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

JPG Immagini
PDF Catalogo
PDF Scheda tecnica
PDF Scheda istruzione
TXT capitolato Tipo
- Generico per il prodotto Pasito Mini 1.0
- Specifico per il codice PM1000000050AH
DXF Disegno tecnico
Oggetti BIM
LDT Fotometria Tipo
- Generica per il prodotto Pasito Mini 1.0
- Specifica per il codice PM1000000050AH
IES Fotometria Tipo
- Generica per il prodotto Pasito Mini 1.0
- Specifica per il codice PM1000000050AH
Certificazione CB (230Vac)
Certificazione CB (24Vdc)
Dichiarazione di conformità UE

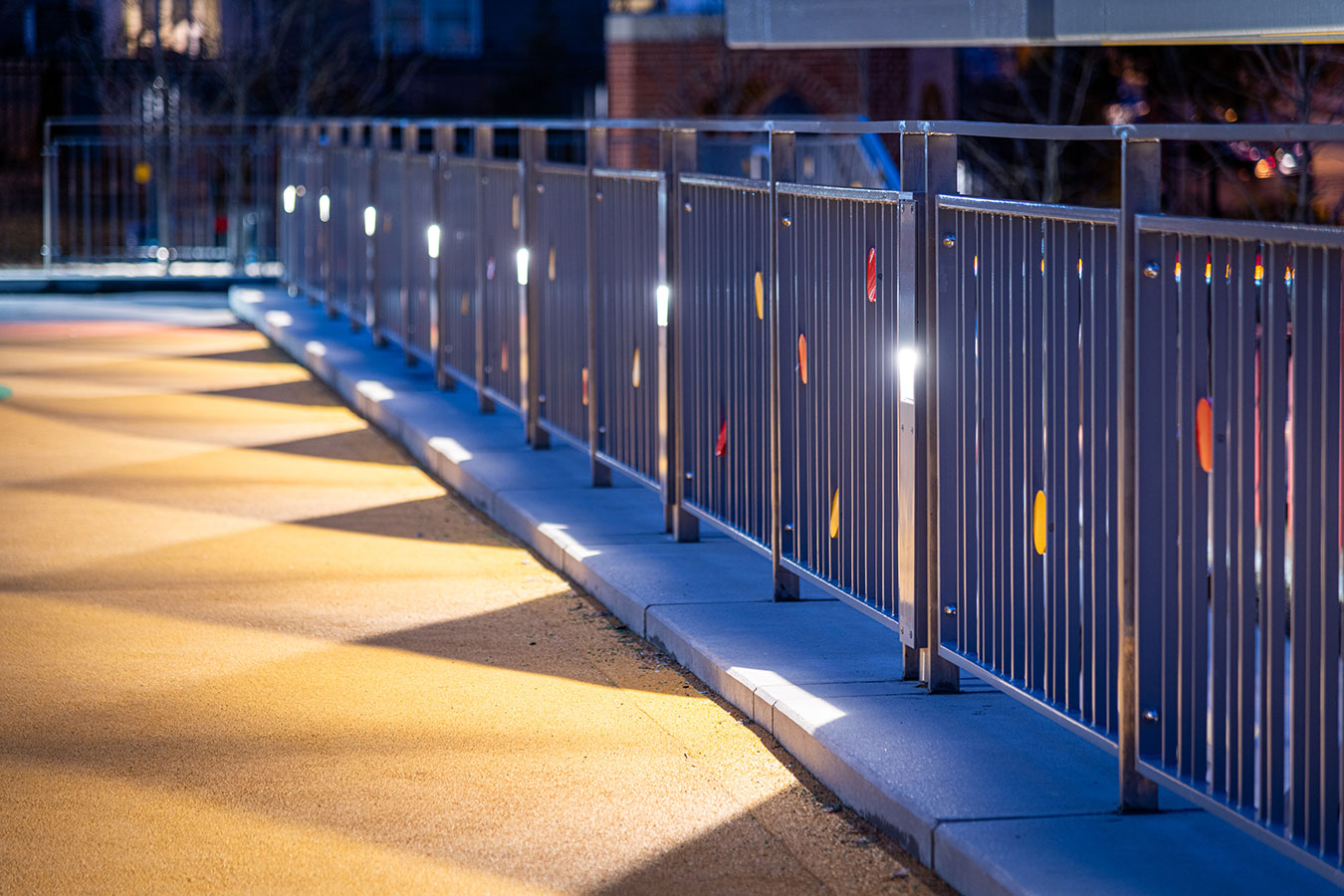

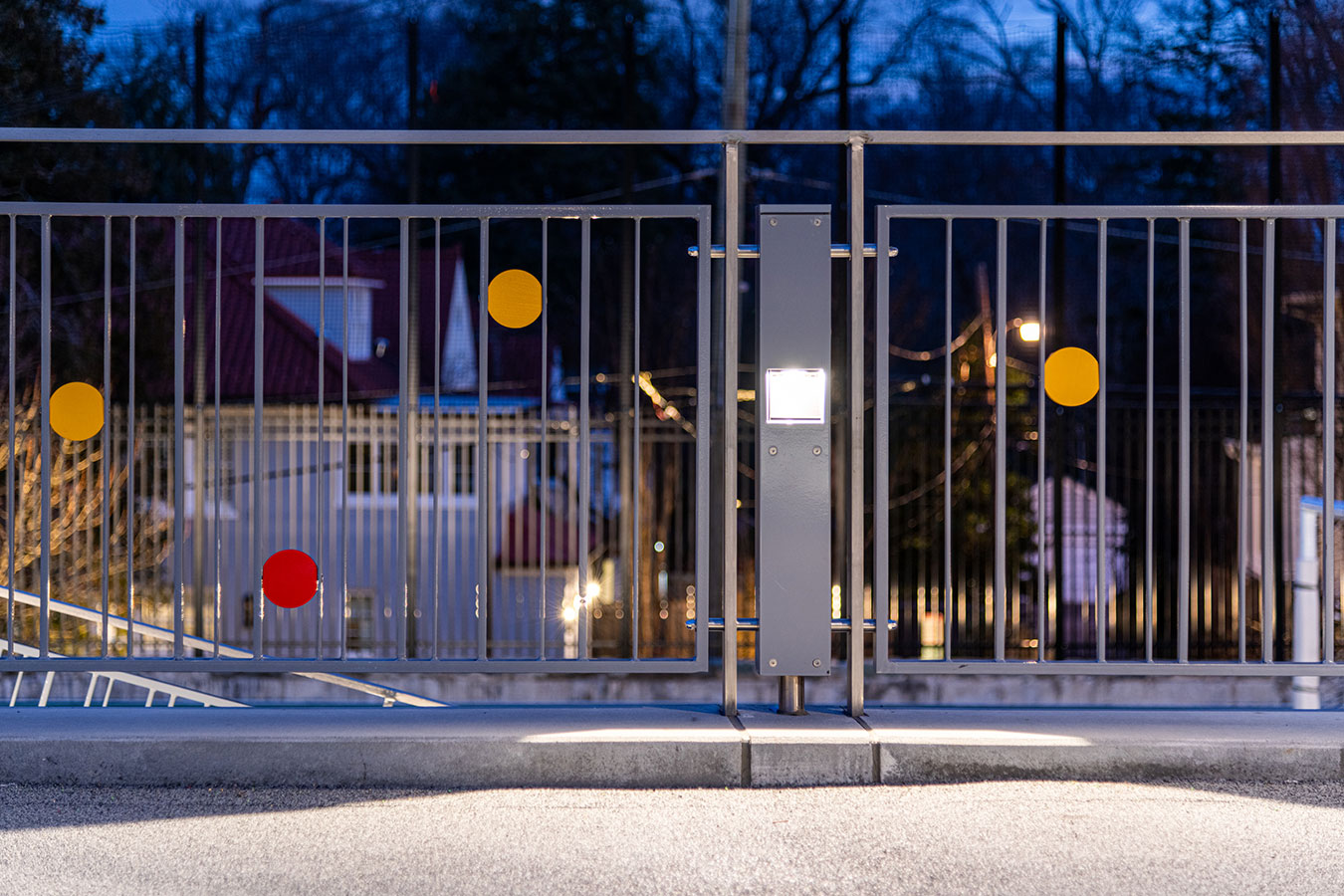

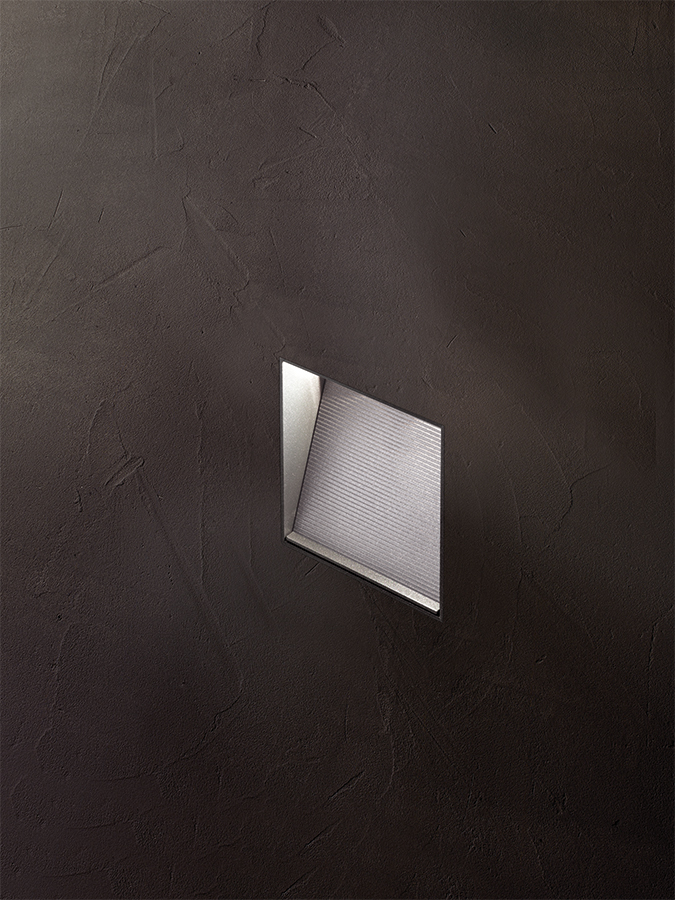

Gallery

Accessori e alimentatori

Accessori (1)

Accessori relativi al codice prodotto PM1000000050AH

Cassaforme

Cassaforma non inclusa obbligatoria

WCA00H

Cassaforma - antracite

Alimentatori (24)

Alimentatori relativi al codice prodotto PM1000000050AH

ACUNI020T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 16W 250mA costante; max 13W 350mA costante; max 19W 400mA costante; max 20W 450mA costante; max 20W 500mA costante; max 20W 550mA costante; max 20W 600mA costante; max 20W 700mA costante; max 20W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AD020DALIT1

Alimentatore dimmerabile DALI

Output	24Vdc; 16W 250mA costante; max 10W 350mA costante; max 15W 400mA costante; max 17W 450mA costante; max 19W 500mA costante; max 20W 550mA costante; max 20W 600mA costante; max 20W 700mA costante; max 20W
Dimmerazione	DALI, ON/OFF
IP alimentatore	IP20

AD032TLT1

Alimentatore dimmerabile PUSH, taglio di fase

Input	230Vac 50-60 Hz
Output	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA costante; max 17W 500mA costante; max 24W 550mA costante; max 25W 700mA costante; max 32W 750mA costante; max 32W
Dimmerazione	PUSH, Taglio di fase, ON/OFF
IP alimentatore	IP20

ADUNITC

Alimentatore dimmerabile 1-10V+PUSH

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 11W 24Vdc; 20W 250mA costante; max 13W 300mA costante; max 16W 350mA costante; max 18W 400mA costante; max 21W 450mA costante; max 23W 500mA costante; max 25W 550mA costante; max 27W 600mA costante; max 30W 650mA costante; max 32W 700mA costante; max 32W 750mA costante; max 20W 800mA costante; max 20W 850mA costante; max 20W 900mA costante; max 20W
Dimmerazione	0/1-10V, PUSH, ON/OFF
IP alimentatore	IP20

AV00002406020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Potenza	60W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV00002412020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 120W
Potenza	120W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV00002418020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 180W
Potenza	180W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV0D024V03066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 30W
Potenza	30W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V06066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Potenza	60W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V10066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 100W
Potenza	100W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V15066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 150W
Potenza	150W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V20066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 200W
Potenza	200W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V30066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 300W
Potenza	300W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV24008IP54

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 8W
Dimmerazione	ON/OFF
IP alimentatore	IP54

AV24010IP20

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 10W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24020IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24040IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24060IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24060IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24100IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 100W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24150IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 150W
Potenza	150W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24150IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24240IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24320IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Dimmerazione	ON/OFF
IP alimentatore	IP67

Elettronica di controllo (4)

Elettronica di controllo relativa al codice prodotto PM1000000050AH

ADV576DALIN1

Dimmer in bassa tensione

da ordinare in aggiunta all'alimentatore

Input	12-24-48Vdc
Output	Con ingresso a 12 Vdc:; 12Vdc; 144W Con ingresso a 24 Vdc:; 24Vdc; 288W Con ingresso a 48 Vdc:; 48Vdc; 576W
Dimmerazione	0/1-10V, PUSH, DALI, Potenziometro 10kΩ
IP alimentatore	IP20

ARVUNID2-01

Universal sequencer - Controller 4 canali in bassa tensione con uscita in tensione costante

da ordinare in aggiunta all'alimentatore

Input	12-24-48Vdc
Output	1 canale Con ingresso a 12 Vdc:; 12Vdc; 60W Con ingresso a 24 Vdc:; 24Vdc; 120W Con ingresso a 48 Vdc:; 48Vdc; 240W 2 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W Con ingresso a 48 Vdc:; 48Vdc; 480W 3 canali Con ingresso a 12 Vdc:; 12Vdc; 180W Con ingresso a 24 Vdc:; 24Vdc; 360W Con ingresso a 48 Vdc:; 48Vdc; 720W 4 canali Con ingresso a 12 Vdc:; 12Vdc; 192W Con ingresso a 24 Vdc:; 24Vdc; 384W Con ingresso a 48 Vdc:; 48Vdc; 768W
Dimmerazione	0/1-10V, PUSH, DALI (DT6), ON/OFF, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentatore	IP20

EC0CEN12445A20

Controller 4 canali in bassa tensione con uscita in tensione costante per CASAMBI

Bianco, bianco dinamico, RGB, RGBW o RGB+W
da ordinare in aggiunta all'alimentatore

Input	12-24Vdc 24Vdc
Output	1 canale Con ingresso a 12 Vdc:; 12Vdc; 60W Con ingresso a 24 Vdc:; 24Vdc; 120W 2 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W 3 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W 4 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W
Dimmerazione	PUSH, Casambi
IP alimentatore	IP20

EC0CEN1244DA20

Dimmer in bassa tensione per CASAMBI

da ordinare in aggiunta all'alimentatore

Input	12-24Vdc 24Vdc
Output	Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W
Dimmerazione	PUSH, Casambi
IP alimentatore	IP20

Input di comando (2)

AE01350T1

Emergency module integrated

Input	220─240Vac 50─60Hz
Output	max 350mA 58Vdc max
Grado di protezione	IP20
Dimensioni	35x47x166 mm, 185 g
Foro d’incasso	Ø58 mm

EC0TIM12840020

Timer per CASAMBI

Input	12-48 Vdc
Grado di protezione	IP20
Dimensioni	45x58x25 mm, 40g
