Brenta 2

Profili lineari da interno

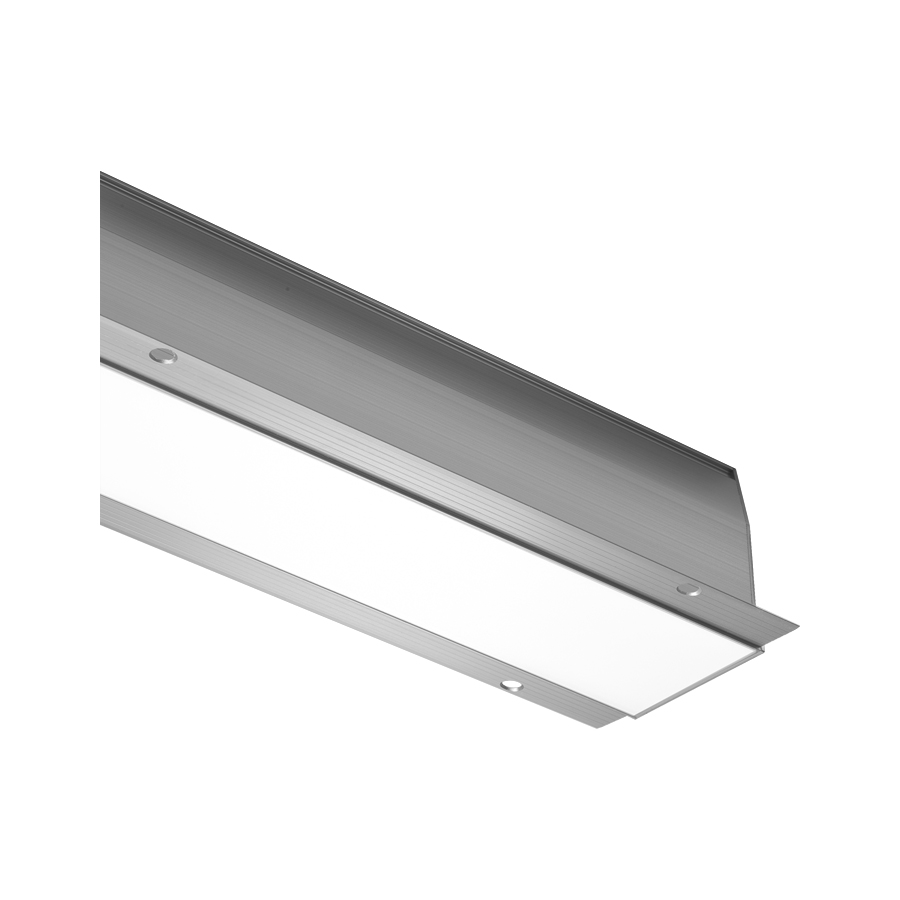

profilo lineare da interno - 27W/m - 54W/m - 230Vac - larghezza 70 mm

Doppia possibilità di installazione

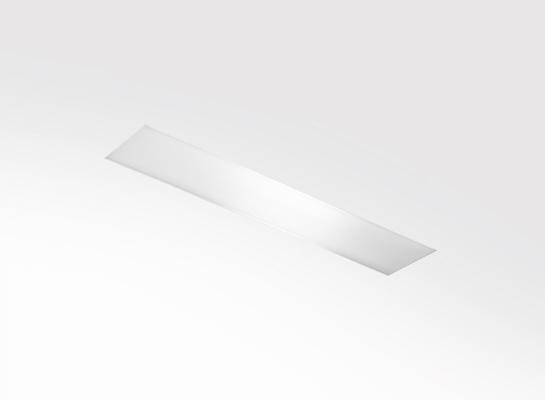

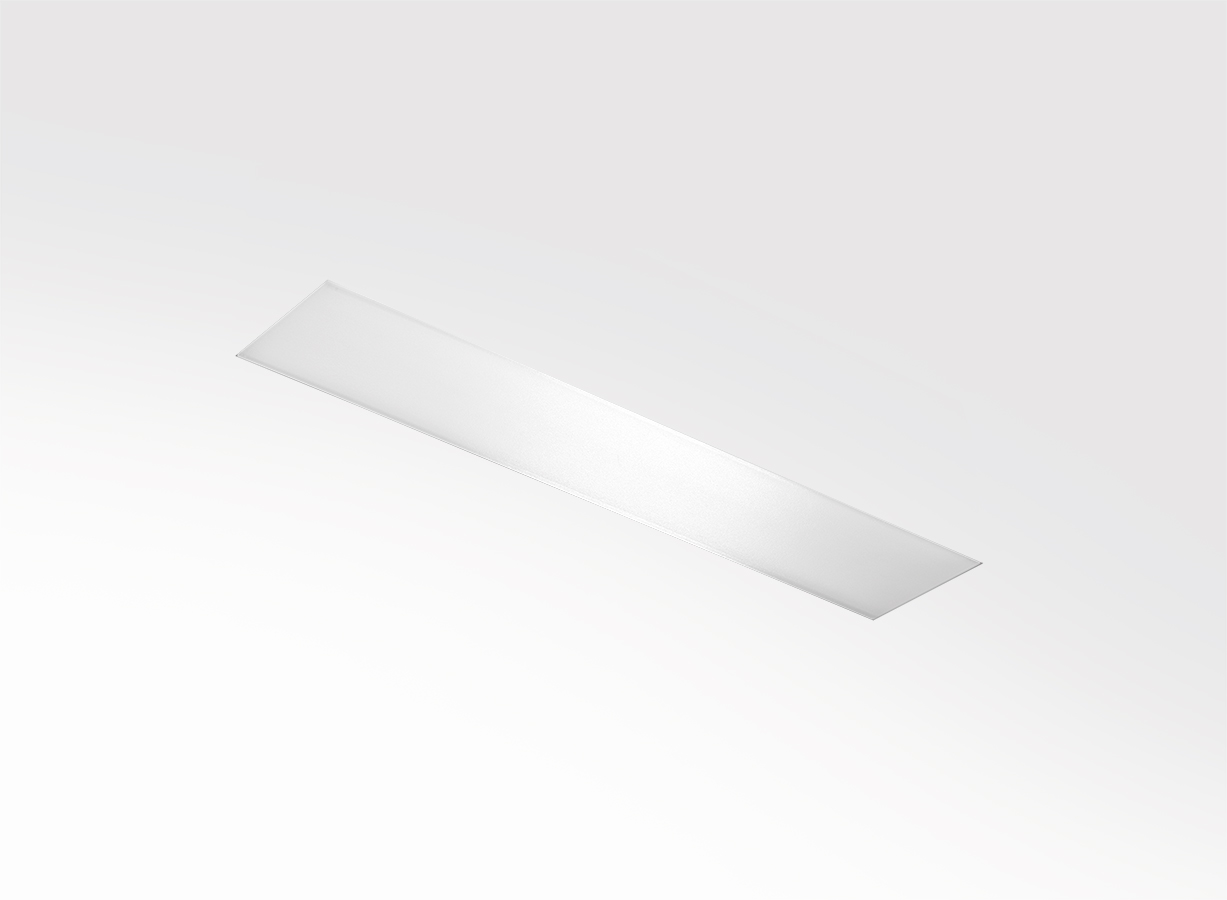

a filo soffitto

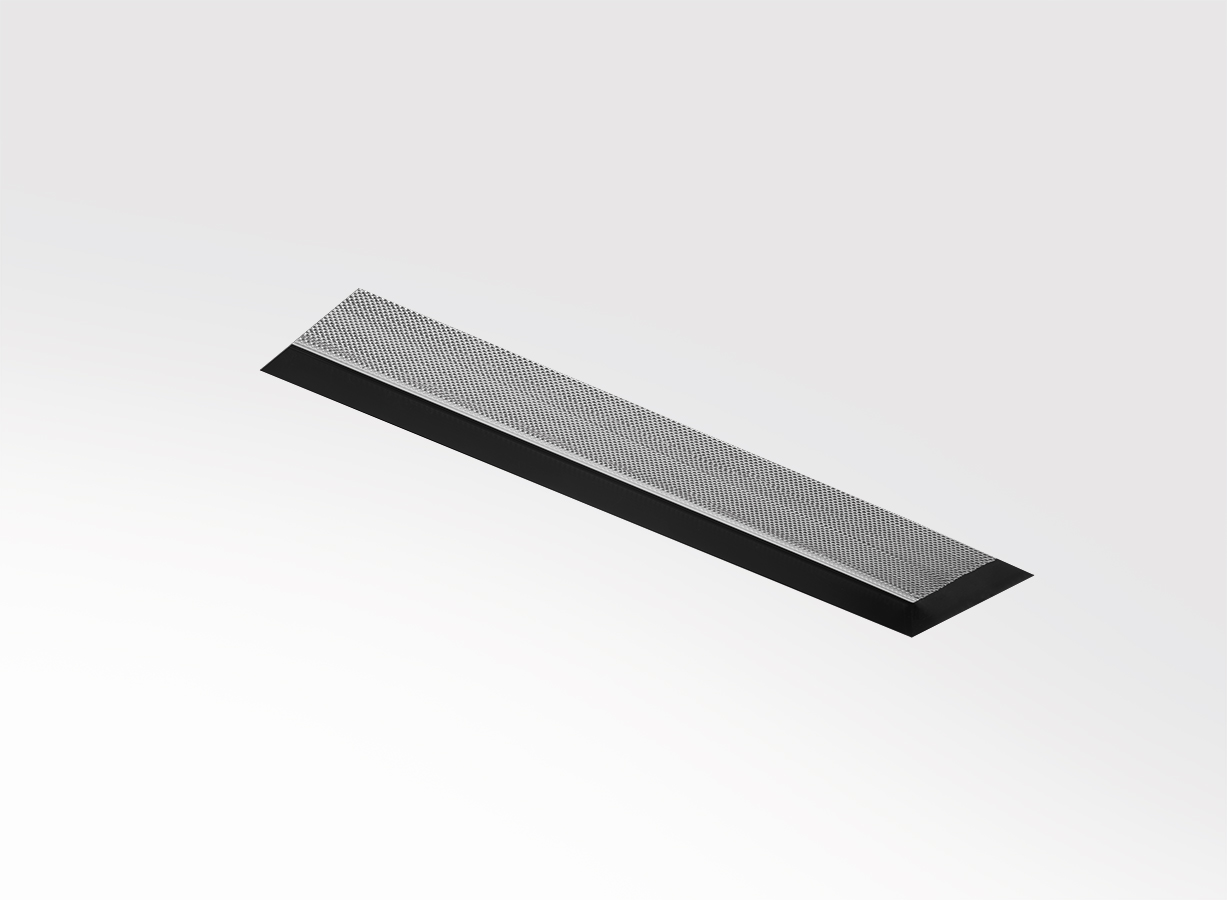

arretrata

Dati tecnici

Stampa dati tecnici

Cassaforma non inclusa obbligatoria
Schermo non incluso obbligatorio

kg/m 3.25 (flush) kg/m 3.38 (deep set)
IP40
DALI

Installazione	profilo lineare da interno
Potenza assorbita	27W/m, 54W/m
Alimentazione	230Vac
Flusso sorgente	27W/m, 3000K: 1405 lm (562 mm), 2107 lm (842 mm), 2810 lm (1122 mm), 4213 lm (1682 mm), 5620 lm (2242 mm), 7022 lm (2802 mm) 54W/m, 3000K: 2810 lm (562 mm), 4214 lm (842 mm), 5620 lm (1122 mm), 8426 lm (1682 mm), 11275 lm (2242 mm), 14044 lm (2802 mm)
Flusso emesso	27W/m, 3000K, ottica diffusa, installazione a filo: 1550 lm/m; 27W/m, 3000K, ottica diffusa, installazione arretrata: 1200 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione a filo: 1500 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione arretrata: 1350 lm/m; 54W/m, 3000K, ottica diffusa, installazione a filo: 3100 lm/m; 54W/m, 3000K, ottica diffusa, installazione arretrata: 2450 lm/m; 54W/m, 3000K, ottica microprismatizzata, installazione a filo: 3000 lm/m; 54W/m, 3000K, ottica microprismatizzata, installazione arretrata: 2700 lm/m
Scheda capitolato	Brenta 2 profilo lineare da interno; a incasso (soffitto, parete), installazione a filo, installazione arretrata; Potenza assorbita: 27W/m, 54W/m; Alimentazione: 230Vac; Flusso sorgente: 27W/m, 3000K: 1405 lm (562 mm), 2107 lm (842 mm), 2810 lm (1122 mm), 4213 lm (1682 mm), 5620 lm (2242 mm), 7022 lm (2802 mm) 54W/m, 3000K: 2810 lm (562 mm), 4214 lm (842 mm), 5620 lm (1122 mm), 8426 lm (1682 mm), 11275 lm (2242 mm), 14044 lm (2802 mm); Flusso emesso: 27W/m, 3000K, ottica diffusa, installazione a filo: 1550 lm/m; 27W/m, 3000K, ottica diffusa, installazione arretrata: 1200 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione a filo: 1500 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione arretrata: 1350 lm/m; 54W/m, 3000K, ottica diffusa, installazione a filo: 3100 lm/m; 54W/m, 3000K, ottica diffusa, installazione arretrata: 2450 lm/m; 54W/m, 3000K, ottica microprismatizzata, installazione a filo: 3000 lm/m; 54W/m, 3000K, ottica microprismatizzata, installazione arretrata: 2700 lm/m; 96/ 144/ 192/ 288/ 384/ 480 mid power LED, 3 step MacAdam, 50000h L90 B10 (Ta 25°C); Colore LED: 2700K, 3000K, 4000K; Ottiche: diffusa, microprismatizzata; CRI Indice resa cromatica: >90; Materiale corpo: apparecchio illuminante in alluminio, cassaforma in alluminio anodizzata grigia ricavata da estruso lavorato (installazione a filo), apparecchio illuminante in alluminio, cassaforma in alluminio anodizzata nero lucido ricavata da estruso lavorato (installazione arretrata); Materiale schermo: diffusore microprismatizzato, montato a filo superficie, che offre la possibilità di ridurre l'abbagliamento (versione microprismatizzata), diffusore in policarbonato opalino, montato arretrato di 15 mm rispetto alla superficie (versione diffusa), diffusore microprismatizzato, montato arretrato di 15 mm rispetto alla superficie che offre la possibilità di ridurre l'abbagliamento (versione microprismatizzata), diffusore in policarbonato opalino, montato a filo superficie (versione diffusa); Lunghezza (apparecchio illuminante): 562 mm, 2802 mm, 842 mm, 1122 mm, 1682 mm, 2242 mm; W/m: 54W/m, 27W/m; alimentatore integrato; morsettiera; Gestione: ON/OFF, DALI; Grado di protezione: IP40; CRI >90; cassaforma non inclusa obbligatoria, schermo non incluso obbligatorio, su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi; Temperatura di esercizio: 0°C — +45°C; Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006; Classe di isolamento: classe I; Peso: 3,25 kg/m (a filo); 3,38 kg/m (arretrato); Dimensioni: a filo: 110x76x567 / 847 / 1127 / 1689 / 2250 / 2810 mm; arretrato: 110x91x567 / 847 / 1127 / 1689 / 2250 / 2810 mm; Foro d’incasso: 73x570/850/1130/1692/2253/2813 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WABR200A Coppia di testate per cassaforma, WABR200F Coppia di testate per cassaforma, WABR201A Kit di allineamento per cassaforme, WCBR21A Cassaforma nera per installazione arretrata - h 91 mm, WCBR21F Cassaforma per installazione a filo - h 76 mm, WCBR22A Cassaforma nera per installazione arretrata - h 91 mm, WCBR22F Cassaforma per installazione a filo - h 76 mm, WCBR23A Cassaforma nera per installazione arretrata - h 91 mm, WCBR23F Cassaforma per installazione a filo - h 76 mm, WCBR25A Cassaforma nera per installazione arretrata - h 91 mm, WCBR25F Cassaforma per installazione a filo - h 76 mm, WCBR27A Cassaforma nera per installazione arretrata - h 91 mm, WCBR27F Cassaforma per installazione a filo - h 76 mm, WCBR290PA Cassaforma ad angolo su piano orizzontale, WCBR290PF Cassaforma ad angolo su piano orizzontale, WCBR290SA Cassaforma ad angolo su piano verticale, WCBR290SF Cassaforma ad angolo su piano verticale, WCBR29A Cassaforma nera per installazione arretrata - h 91 mm, WCBR29F Cassaforma per installazione a filo - h 76 mm, WF0320 Connettore femmina a 3 poli, WF0321 Connettore femmina a 5 poli, WHBR2000 Nido d’ape, WNBR000A Coppia estrattori per cassaforme, WNBR001A Kit anticaduta, WRBR21D Schermo, WRBR21P Schermo, WRBR22D Schermo, WRBR22P Schermo, WRBR23D Schermo, WRBR23P Schermo, WRBR25D Schermo, WRBR25P Schermo, WRBR27D Schermo, WRBR27P Schermo, WRBR29D Schermo, WRBR29P Schermo, WUBR2000 Kit antifuga; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Brenta 2 profilo lineare da interno a incasso (soffitto, parete), installazione a filo, installazione arretrata Potenza assorbita: 27W/m, 54W/m Alimentazione: 230Vac Flusso sorgente: 27W/m, 3000K: 1405 lm (562 mm), 2107 lm (842 mm), 2810 lm (1122 mm), 4213 lm (1682 mm), 5620 lm (2242 mm), 7022 lm (2802 mm) 54W/m, 3000K: 2810 lm (562 mm), 4214 lm (842 mm), 5620 lm (1122 mm), 8426 lm (1682 mm), 11275 lm (2242 mm), 14044 lm (2802 mm) Flusso emesso: 27W/m, 3000K, ottica diffusa, installazione a filo: 1550 lm/m; 27W/m, 3000K, ottica diffusa, installazione arretrata: 1200 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione a filo: 1500 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione arretrata: 1350 lm/m; 54W/m, 3000K, ottica diffusa, installazione a filo: 3100 lm/m; 54W/m, 3000K, ottica diffusa, installazione arretrata: 2450 lm/m; 54W/m, 3000K, ottica microprismatizzata, installazione a filo: 3000 lm/m; 54W/m, 3000K, ottica microprismatizzata, installazione arretrata: 2700 lm/m 96/ 144/ 192/ 288/ 384/ 480 mid power LED, 3 step MacAdam, 50000h L90 B10 (Ta 25°C) Colore LED: 2700K, 3000K, 4000K Ottiche: diffusa, microprismatizzata CRI Indice resa cromatica: >90 Materiale corpo: apparecchio illuminante in alluminio, cassaforma in alluminio anodizzata grigia ricavata da estruso lavorato (installazione a filo), apparecchio illuminante in alluminio, cassaforma in alluminio anodizzata nero lucido ricavata da estruso lavorato (installazione arretrata) Materiale schermo: diffusore microprismatizzato, montato a filo superficie, che offre la possibilità di ridurre l'abbagliamento (versione microprismatizzata), diffusore in policarbonato opalino, montato arretrato di 15 mm rispetto alla superficie (versione diffusa), diffusore microprismatizzato, montato arretrato di 15 mm rispetto alla superficie che offre la possibilità di ridurre l'abbagliamento (versione microprismatizzata), diffusore in policarbonato opalino, montato a filo superficie (versione diffusa) Lunghezza (apparecchio illuminante): 562 mm, 2802 mm, 842 mm, 1122 mm, 1682 mm, 2242 mm W/m: 54W/m, 27W/m alimentatore integrato morsettiera Gestione: ON/OFF, DALI Grado di protezione: IP40 CRI >90 cassaforma non inclusa obbligatoria, schermo non incluso obbligatorio, su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi Temperatura di esercizio: 0°C — +45°C Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006 Classe di isolamento: classe I Peso: 3,25 kg/m (a filo); 3,38 kg/m (arretrato) Dimensioni: a filo: 110x76x567 / 847 / 1127 / 1689 / 2250 / 2810 mm; arretrato: 110x91x567 / 847 / 1127 / 1689 / 2250 / 2810 mm Foro d’incasso: 73x570/850/1130/1692/2253/2813 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WABR200A Coppia di testate per cassaforma, WABR200F Coppia di testate per cassaforma, WABR201A Kit di allineamento per cassaforme, WCBR21A Cassaforma nera per installazione arretrata - h 91 mm, WCBR21F Cassaforma per installazione a filo - h 76 mm, WCBR22A Cassaforma nera per installazione arretrata - h 91 mm, WCBR22F Cassaforma per installazione a filo - h 76 mm, WCBR23A Cassaforma nera per installazione arretrata - h 91 mm, WCBR23F Cassaforma per installazione a filo - h 76 mm, WCBR25A Cassaforma nera per installazione arretrata - h 91 mm, WCBR25F Cassaforma per installazione a filo - h 76 mm, WCBR27A Cassaforma nera per installazione arretrata - h 91 mm, WCBR27F Cassaforma per installazione a filo - h 76 mm, WCBR290PA Cassaforma ad angolo su piano orizzontale, WCBR290PF Cassaforma ad angolo su piano orizzontale, WCBR290SA Cassaforma ad angolo su piano verticale, WCBR290SF Cassaforma ad angolo su piano verticale, WCBR29A Cassaforma nera per installazione arretrata - h 91 mm, WCBR29F Cassaforma per installazione a filo - h 76 mm, WF0320 Connettore femmina a 3 poli, WF0321 Connettore femmina a 5 poli, WHBR2000 Nido d’ape, WNBR000A Coppia estrattori per cassaforme, WNBR001A Kit anticaduta, WRBR21D Schermo, WRBR21P Schermo, WRBR22D Schermo, WRBR22P Schermo, WRBR23D Schermo, WRBR23P Schermo, WRBR25D Schermo, WRBR25P Schermo, WRBR27D Schermo, WRBR27P Schermo, WRBR29D Schermo, WRBR29P Schermo, WUBR2000 Kit antifuga Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	a incasso (soffitto, parete), installazione a filo, installazione arretrata
Numero e tipo LED	96/ 144/ 192/ 288/ 384/ 480 mid power LED, 3 step MacAdam, 50000h L90 B10 (Ta 25°C)
Colore LED	2700K, 3000K, 4000K
Ottiche	diffusa, microprismatizzata
CRI Indice resa cromatica	>90
Materiale corpo	corpo in alluminio
Materiale schermo	schermo in policarbonato microprismatizzato (versione microprismatizzata), schermo in policarbonato opalino (versione diffusa)
Lunghezza (apparecchio illuminante)	562 mm, 2802 mm, 842 mm, 1122 mm, 1682 mm, 2242 mm
W/m	54W/m, 27W/m
Alimentatore	alimentatore integrato
Cavi di alimentazione	morsettiera
Gestione	ON/OFF, DALI
Grado di protezione	IP40
Caratteristiche	CRI >90
Note	cassaforma non inclusa obbligatoria, schermo non incluso obbligatorio, su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

Gallery

Accessori e alimentatori

Accessori (37)

Cassaforme

Cassaforma non inclusa obbligatoria WCBR21A Cassaforma nera per installazione arretrata - h 91 mm 567 mm	Cassaforma non inclusa obbligatoria WCBR21F Cassaforma per installazione a filo - h 76 mm 567 mm
Cassaforma non inclusa obbligatoria WCBR22A Cassaforma nera per installazione arretrata - h 91 mm 847 mm	Cassaforma non inclusa obbligatoria WCBR22F Cassaforma per installazione a filo - h 76 mm 847 mm
Cassaforma non inclusa obbligatoria WCBR23A Cassaforma nera per installazione arretrata - h 91 mm 1127 mm	Cassaforma non inclusa obbligatoria WCBR23F Cassaforma per installazione a filo - h 76 mm 1127 mm
Cassaforma non inclusa obbligatoria WCBR25A Cassaforma nera per installazione arretrata - h 91 mm 1689 mm	Cassaforma non inclusa obbligatoria WCBR25F Cassaforma per installazione a filo - h 76 mm 1689 mm
Cassaforma non inclusa obbligatoria WCBR27A Cassaforma nera per installazione arretrata - h 91 mm 2250 mm	Cassaforma non inclusa obbligatoria WCBR27F Cassaforma per installazione a filo - h 76 mm 2250 mm

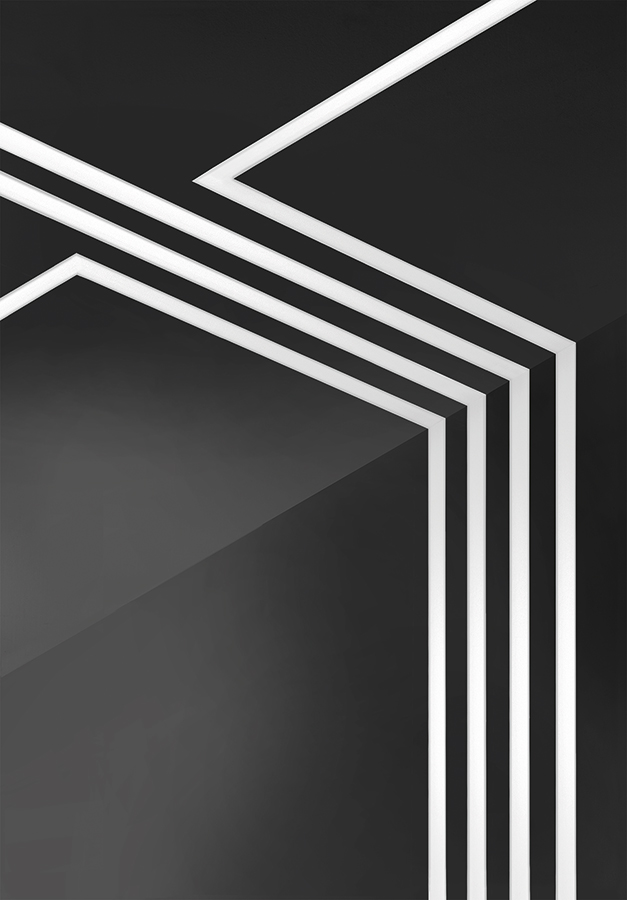

WCBR290PA Cassaforma ad angolo su piano orizzontale installazione arretrata - 588x648 mm	WCBR290PF Cassaforma ad angolo su piano orizzontale installazione a filo - 588x648 mm
WCBR290SA Cassaforma ad angolo su piano verticale installazione arretrata - 634x634 mm	WCBR290SF Cassaforma ad angolo su piano verticale installazione a filo - 634x634 mm
Cassaforma non inclusa obbligatoria WCBR29A Cassaforma nera per installazione arretrata - h 91 mm 2810 mm	Cassaforma non inclusa obbligatoria WCBR29F Cassaforma per installazione a filo - h 76 mm 2810 mm

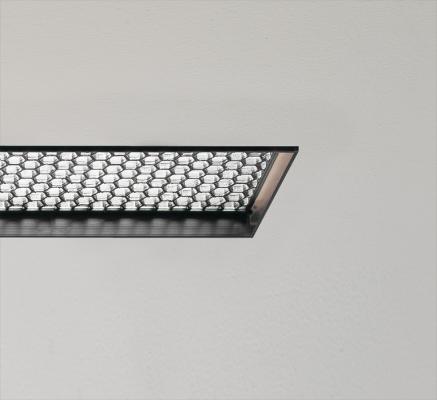

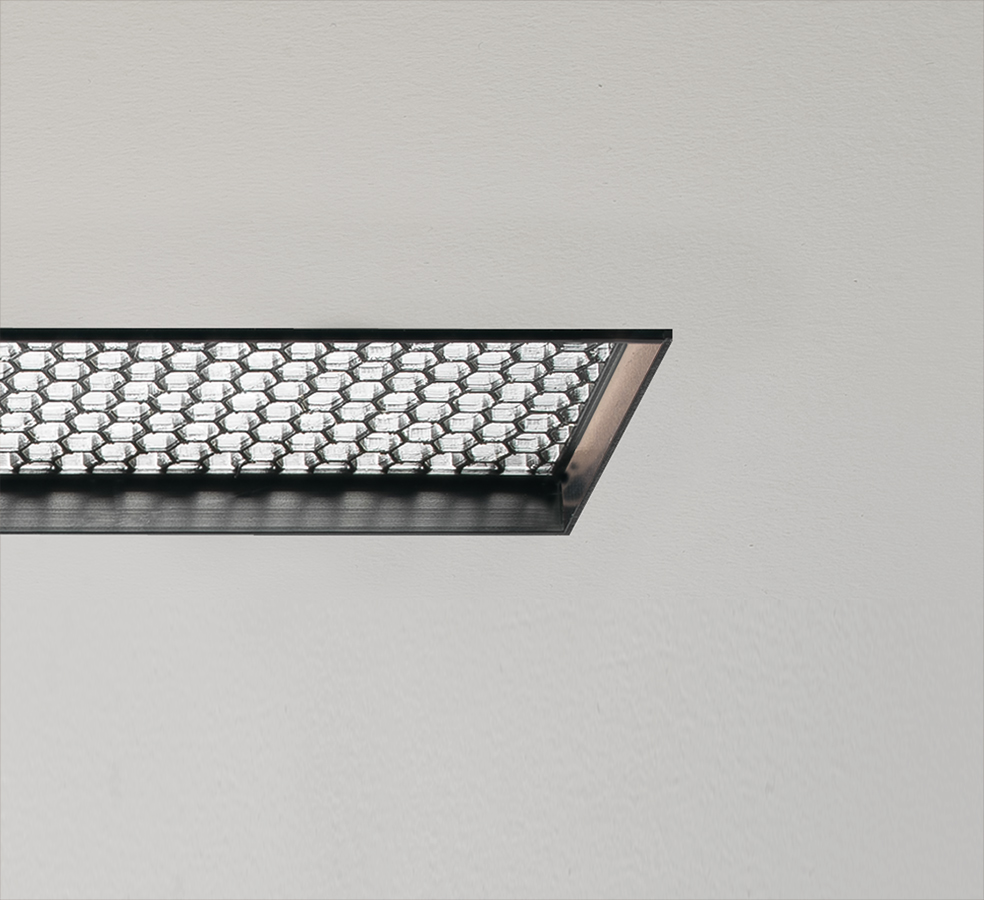

Nido d’ape

WHBR2000

Nido d’ape

lunghezza: 140 mm

Brenta 2 562 mm: 4 pezzi nido d’ape
Brenta 2 842 mm: 6 pezzi nido d’ape
Brenta 2 1122 mm: 8 pezzi nido d’ape
Brenta 2 1682 mm: 12 pezzi nido d’ape
Brenta 2 2242 mm: 16 pezzi nido d’ape
Brenta 2 2802 mm: 20 pezzi nido d’ape

Il nido d’ape è applicabile sull’ottica diffusa e con cassaforma per installazione arretrata

Ottiche

WRBR21D Schermo ottica diffusa - 563 mm	WRBR21P Schermo ottica microprismatizzata - 563 mm
WRBR22D Schermo ottica diffusa - 843 mm	WRBR22P Schermo ottica microprismatizzata - 843 mm
WRBR23D Schermo ottica diffusa - 1123 mm	WRBR23P Schermo ottica microprismatizzata - 1123 mm
WRBR25D Schermo ottica diffusa - 1685 mm	WRBR25P Schermo ottica microprismatizzata - 1685 mm
WRBR27D Schermo ottica diffusa - 2246 mm	WRBR27P Schermo ottica microprismatizzata - 2246 mm
WRBR29D Schermo ottica diffusa - 2806 mm	WRBR29P Schermo ottica microprismatizzata - 2806 mm

Accessori vari

WABR200A Coppia di testate per cassaforma installazione arretrata	WABR200F Coppia di testate per cassaforma installazione a filo
WABR201A Kit di allineamento per cassaforme	WF0320 Connettore femmina a 3 poli
WF0321 Connettore femmina a 5 poli	WNBR000A Coppia estrattori per cassaforme
WNBR001A Kit anticaduta Cassaforma: 1689 mm - 2250 mm - 2810 mm	WUBR2000 Kit antifuga

Alimentatori (0)

Alimentatori non previsti

Elettronica di controllo (0)

Controller non previsti

Input di comando (0)

Input di comando non previsti

Versioni

Brenta 2 Custom
27W/m, 54W/m

230Vac

2700K, 3000K, 4000K
