Brenta 1

Profili lineari da interno

profilo lineare da interno - 19W/m - 27W/m - 230Vac - larghezza 42 mm

Doppia possibilità di installazione

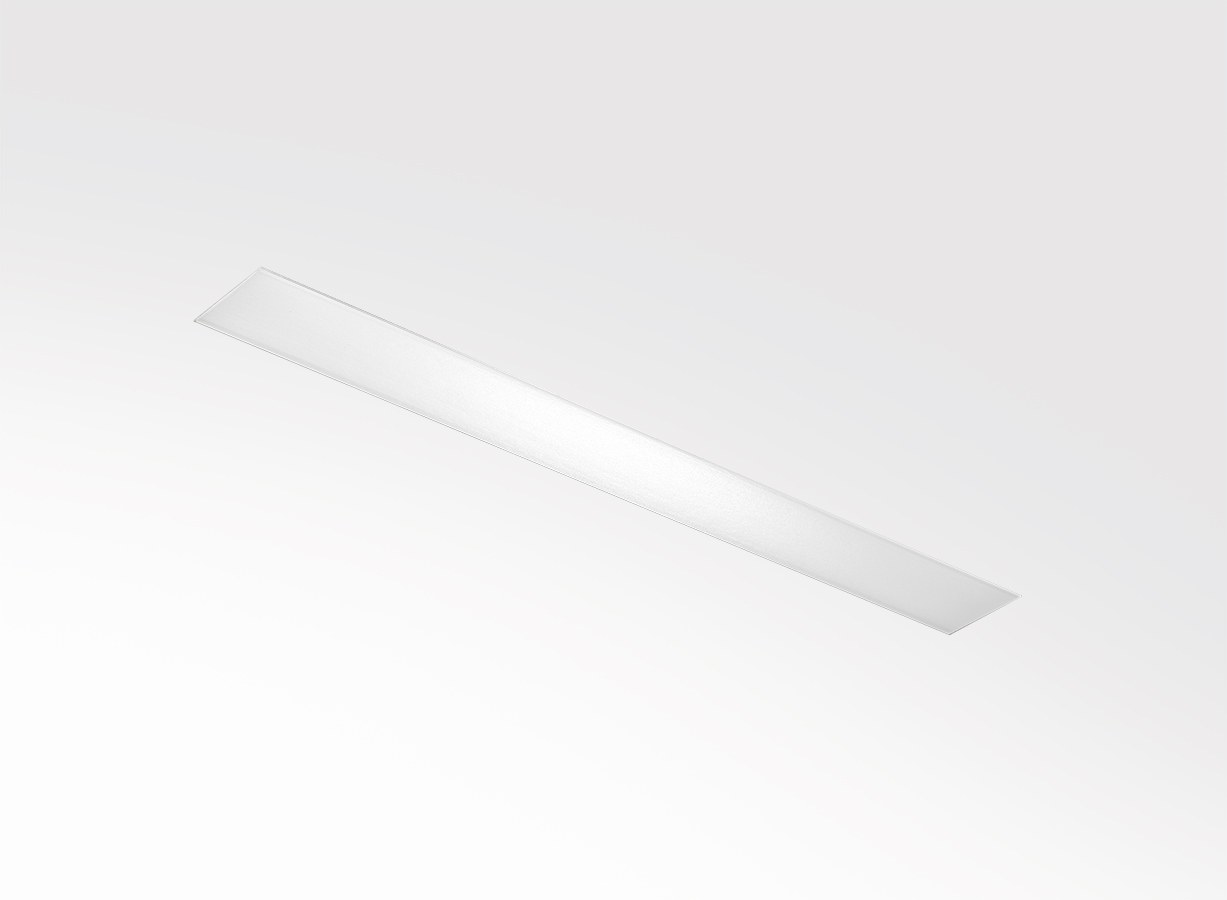

a filo soffitto

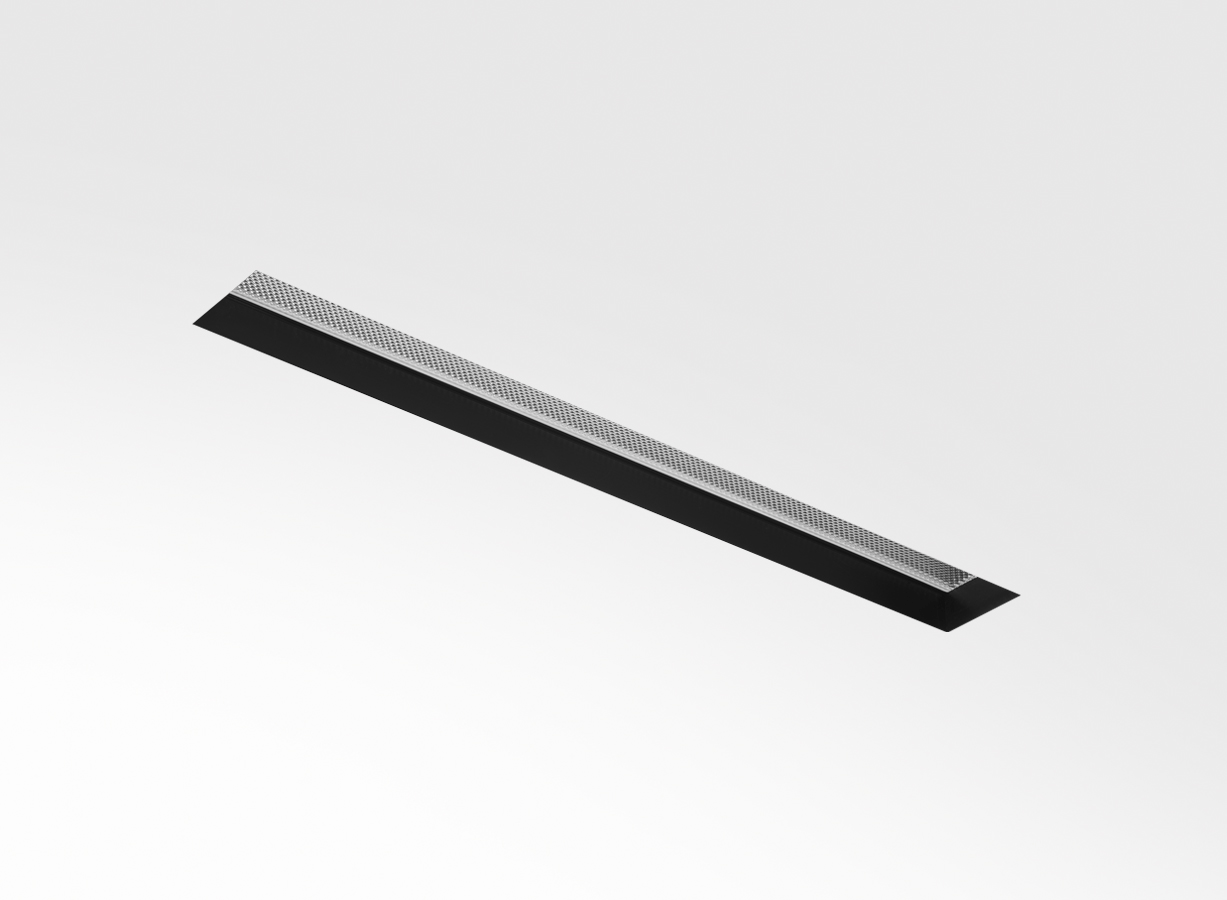

arretrata

Dati tecnici

Stampa dati tecnici

Cassaforma non inclusa obbligatoria
Schermo non incluso obbligatorio

kg/m 2.26 (flush) kg/m 2.40 (deep set)
IP40
DALI

Installazione	profilo lineare da interno
Potenza assorbita	19W/m, 27W/m
Alimentazione	230Vac
Flusso sorgente	19W/m, 3000K: 1003 lm (562 mm), 1504 lm (842 mm), 2006 lm (1122 mm), 3010 lm (1682 mm), 4013 lm (2242 mm), 5016 lm (2802 mm), 27W/m, 3000K: 1404 lm (562 mm), 2106 lm (842 mm), 2810 lm (1122 mm), 4213 lm (1682 mm), 5620 lm (2242 mm), 7022 lm (2802 mm)
Flusso emesso	19W/m, 3000K, ottica diffusa, installazione a filo: 1100 lm/m; 19W/m, 3000K, ottica diffusa, installazione arretrata: 750 lm/m; 19W/m, 3000K, ottica microprismatizzata, installazione a filo: 1000 lm/m; 19W/m, 3000K, ottica microprismatizzata, installazione arretrata: 800 lm/m; 27W/m, 3000K, ottica diffusa, installazione a filo: 1550 lm/m; 27W/m, 3000K, ottica diffusa, installazione arretrata: 1050 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione a filo: 1400 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione arretrata: 1100 lm/m
Scheda capitolato	Brenta 1 profilo lineare da interno; a incasso (soffitto, parete), installazione arretrata, installazione a filo; Potenza assorbita: 19W/m, 27W/m; Alimentazione: 230Vac; Flusso sorgente: 19W/m, 3000K: 1003 lm (562 mm), 1504 lm (842 mm), 2006 lm (1122 mm), 3010 lm (1682 mm), 4013 lm (2242 mm), 5016 lm (2802 mm), 27W/m, 3000K: 1404 lm (562 mm), 2106 lm (842 mm), 2810 lm (1122 mm), 4213 lm (1682 mm), 5620 lm (2242 mm), 7022 lm (2802 mm); Flusso emesso: 19W/m, 3000K, ottica diffusa, installazione a filo: 1100 lm/m; 19W/m, 3000K, ottica diffusa, installazione arretrata: 750 lm/m; 19W/m, 3000K, ottica microprismatizzata, installazione a filo: 1000 lm/m; 19W/m, 3000K, ottica microprismatizzata, installazione arretrata: 800 lm/m; 27W/m, 3000K, ottica diffusa, installazione a filo: 1550 lm/m; 27W/m, 3000K, ottica diffusa, installazione arretrata: 1050 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione a filo: 1400 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione arretrata: 1100 lm/m; 48/ 72/ 96/ 144/ 192/ 240 mid power LED, 3 step MacAdam, 50000h L90 B10 (Ta 25°C); Colore LED: 2700K, 3000K, 4000K; Ottiche: diffusa, microprismatizzata; CRI Indice resa cromatica: >90; Materiale corpo: apparecchio illuminante in alluminio, cassaforma in alluminio anodizzata nero lucido ricavata da estruso lavorato (installazione arretrata), apparecchio illuminante in alluminio, cassaforma in alluminio anodizzata grigia ricavata da estruso lavorato (installazione a filo); Materiale schermo: diffusore in policarbonato opalino, montato arretrato di 15 mm rispetto alla superficie (versione diffusa), diffusore in policarbonato opalino, montato a filo superficie (versione diffusa), diffusore microprismatizzato, montato a filo superficie, che offre la possibilità di ridurre l'abbagliamento (versione microprismatizzata), diffusore microprismatizzato, montato arretrato di 15 mm rispetto alla superficie che offre la possibilità di ridurre l'abbagliamento (versione microprismatizzata); Installazione: installazione facilitata grazie al sistema magnetico di aggancio sorgente alla cassaforma. Il cablaggio è agevolato dal sistema di connessione entra-esci; Lunghezza (apparecchio illuminante): 562 mm, 842 mm, 1122 mm, 1682 mm, 2242 mm, 2802 mm; W/m: 27W/m, 19W/m; alimentatore integrato; morsettiera; Gestione: DALI, ON/OFF; Grado di protezione: IP40; CRI >90; cassaforma non inclusa obbligatoria, schermo non incluso obbligatorio, su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi; Temperatura di esercizio: 0°C — +45°C; Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006; Classe di isolamento: classe I; Peso: 2,26 kg/m (a filo); 2,40 kg/m (arretrato); Dimensioni: a filo: 82x80x567 / 847 / 1127 / 1689 / 2250 / 2810 mm; arretrato: 82x95x567 / 847 / 1127 / 1689 / 2250 / 2810 mm; Foro d’incasso: 45x570/850/1130/1692/2253/2813 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WABR100A Coppia di testate per cassaforma, WABR100F Coppia di testate per cassaforma, WABR101A Kit di allineamento per cassaforme, WCBR11A Cassaforma nera per installazione arretrata - h 95 mm, WCBR11F Cassaforma per installazione a filo - h 80 mm, WCBR12A Cassaforma nera per installazione arretrata - h 95 mm, WCBR12F Cassaforma per installazione a filo - h 80 mm, WCBR13A Cassaforma nera per installazione arretrata - h 95 mm, WCBR13F Cassaforma per installazione a filo - h 80 mm, WCBR15A Cassaforma nera per installazione arretrata - h 95 mm, WCBR15F Cassaforma per installazione a filo - h 80 mm, WCBR17A Cassaforma nera per installazione arretrata - h 95 mm, WCBR17F Cassaforma per installazione a filo - h 80 mm, WCBR190PA Cassaforma ad angolo su piano orizzontale, WCBR190PF Cassaforma ad angolo su piano orizzontale, WCBR190SA Cassaforma ad angolo su piano verticale, WCBR190SF Cassaforma ad angolo su piano verticale, WCBR19A Cassaforma nera per installazione arretrata - h 95 mm, WCBR19F Cassaforma per installazione a filo - h 80 mm, WF0320 Connettore femmina a 3 poli, WF0321 Connettore femmina a 5 poli, WNBR000A Coppia estrattori per cassaforme, WNBR001A Kit anticaduta, WRBR11D Schermo, WRBR11P Schermo, WRBR12D Schermo, WRBR12P Schermo, WRBR13D Schermo, WRBR13P Schermo, WRBR15D Schermo, WRBR15P Schermo, WRBR17D Schermo, WRBR17P Schermo, WRBR19D Schermo, WRBR19P Schermo, WUBR1000 Kit antifuga; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Brenta 1 profilo lineare da interno a incasso (soffitto, parete), installazione arretrata, installazione a filo Potenza assorbita: 19W/m, 27W/m Alimentazione: 230Vac Flusso sorgente: 19W/m, 3000K: 1003 lm (562 mm), 1504 lm (842 mm), 2006 lm (1122 mm), 3010 lm (1682 mm), 4013 lm (2242 mm), 5016 lm (2802 mm), 27W/m, 3000K: 1404 lm (562 mm), 2106 lm (842 mm), 2810 lm (1122 mm), 4213 lm (1682 mm), 5620 lm (2242 mm), 7022 lm (2802 mm) Flusso emesso: 19W/m, 3000K, ottica diffusa, installazione a filo: 1100 lm/m; 19W/m, 3000K, ottica diffusa, installazione arretrata: 750 lm/m; 19W/m, 3000K, ottica microprismatizzata, installazione a filo: 1000 lm/m; 19W/m, 3000K, ottica microprismatizzata, installazione arretrata: 800 lm/m; 27W/m, 3000K, ottica diffusa, installazione a filo: 1550 lm/m; 27W/m, 3000K, ottica diffusa, installazione arretrata: 1050 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione a filo: 1400 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione arretrata: 1100 lm/m 48/ 72/ 96/ 144/ 192/ 240 mid power LED, 3 step MacAdam, 50000h L90 B10 (Ta 25°C) Colore LED: 2700K, 3000K, 4000K Ottiche: diffusa, microprismatizzata CRI Indice resa cromatica: >90 Materiale corpo: apparecchio illuminante in alluminio, cassaforma in alluminio anodizzata nero lucido ricavata da estruso lavorato (installazione arretrata), apparecchio illuminante in alluminio, cassaforma in alluminio anodizzata grigia ricavata da estruso lavorato (installazione a filo) Materiale schermo: diffusore in policarbonato opalino, montato arretrato di 15 mm rispetto alla superficie (versione diffusa), diffusore in policarbonato opalino, montato a filo superficie (versione diffusa), diffusore microprismatizzato, montato a filo superficie, che offre la possibilità di ridurre l'abbagliamento (versione microprismatizzata), diffusore microprismatizzato, montato arretrato di 15 mm rispetto alla superficie che offre la possibilità di ridurre l'abbagliamento (versione microprismatizzata) Installazione: installazione facilitata grazie al sistema magnetico di aggancio sorgente alla cassaforma. Il cablaggio è agevolato dal sistema di connessione entra-esci Lunghezza (apparecchio illuminante): 562 mm, 842 mm, 1122 mm, 1682 mm, 2242 mm, 2802 mm W/m: 27W/m, 19W/m alimentatore integrato morsettiera Gestione: DALI, ON/OFF Grado di protezione: IP40 CRI >90 cassaforma non inclusa obbligatoria, schermo non incluso obbligatorio, su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi Temperatura di esercizio: 0°C — +45°C Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006 Classe di isolamento: classe I Peso: 2,26 kg/m (a filo); 2,40 kg/m (arretrato) Dimensioni: a filo: 82x80x567 / 847 / 1127 / 1689 / 2250 / 2810 mm; arretrato: 82x95x567 / 847 / 1127 / 1689 / 2250 / 2810 mm Foro d’incasso: 45x570/850/1130/1692/2253/2813 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WABR100A Coppia di testate per cassaforma, WABR100F Coppia di testate per cassaforma, WABR101A Kit di allineamento per cassaforme, WCBR11A Cassaforma nera per installazione arretrata - h 95 mm, WCBR11F Cassaforma per installazione a filo - h 80 mm, WCBR12A Cassaforma nera per installazione arretrata - h 95 mm, WCBR12F Cassaforma per installazione a filo - h 80 mm, WCBR13A Cassaforma nera per installazione arretrata - h 95 mm, WCBR13F Cassaforma per installazione a filo - h 80 mm, WCBR15A Cassaforma nera per installazione arretrata - h 95 mm, WCBR15F Cassaforma per installazione a filo - h 80 mm, WCBR17A Cassaforma nera per installazione arretrata - h 95 mm, WCBR17F Cassaforma per installazione a filo - h 80 mm, WCBR190PA Cassaforma ad angolo su piano orizzontale, WCBR190PF Cassaforma ad angolo su piano orizzontale, WCBR190SA Cassaforma ad angolo su piano verticale, WCBR190SF Cassaforma ad angolo su piano verticale, WCBR19A Cassaforma nera per installazione arretrata - h 95 mm, WCBR19F Cassaforma per installazione a filo - h 80 mm, WF0320 Connettore femmina a 3 poli, WF0321 Connettore femmina a 5 poli, WNBR000A Coppia estrattori per cassaforme, WNBR001A Kit anticaduta, WRBR11D Schermo, WRBR11P Schermo, WRBR12D Schermo, WRBR12P Schermo, WRBR13D Schermo, WRBR13P Schermo, WRBR15D Schermo, WRBR15P Schermo, WRBR17D Schermo, WRBR17P Schermo, WRBR19D Schermo, WRBR19P Schermo, WUBR1000 Kit antifuga Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	a incasso (soffitto, parete), installazione arretrata, installazione a filo
Numero e tipo LED	48/ 72/ 96/ 144/ 192/ 240 mid power LED, 3 step MacAdam, 50000h L90 B10 (Ta 25°C)
Colore LED	2700K, 3000K, 4000K
Ottiche	diffusa, microprismatizzata
CRI Indice resa cromatica	>90
Materiale corpo	corpo in alluminio
Materiale schermo	schermo in policarbonato opalino (versione diffusa), schermo in policarbonato microprismatizzato (versione microprismatizzata)
Lunghezza (apparecchio illuminante)	562 mm, 842 mm, 1122 mm, 1682 mm, 2242 mm, 2802 mm
W/m	27W/m, 19W/m
Alimentatore	alimentatore integrato
Cavi di alimentazione	morsettiera
Gestione	DALI, ON/OFF
Grado di protezione	IP40
Caratteristiche	CRI >90
Note	cassaforma non inclusa obbligatoria, schermo non incluso obbligatorio, su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

Gallery

Accessori e alimentatori

Accessori (36)

Cassaforme

Cassaforma non inclusa obbligatoria WCBR11A Cassaforma nera per installazione arretrata - h 95 mm 567 mm	Cassaforma non inclusa obbligatoria WCBR11F Cassaforma per installazione a filo - h 80 mm 567 mm
Cassaforma non inclusa obbligatoria WCBR12A Cassaforma nera per installazione arretrata - h 95 mm 847 mm	Cassaforma non inclusa obbligatoria WCBR12F Cassaforma per installazione a filo - h 80 mm 847 mm
Cassaforma non inclusa obbligatoria WCBR13A Cassaforma nera per installazione arretrata - h 95 mm 1127 mm	Cassaforma non inclusa obbligatoria WCBR13F Cassaforma per installazione a filo - h 80 mm 1127 mm
Cassaforma non inclusa obbligatoria WCBR15A Cassaforma nera per installazione arretrata - h 95 mm 1689 mm	Cassaforma non inclusa obbligatoria WCBR15F Cassaforma per installazione a filo - h 80 mm 1689 mm
Cassaforma non inclusa obbligatoria WCBR17A Cassaforma nera per installazione arretrata - h 95 mm 2250 mm	Cassaforma non inclusa obbligatoria WCBR17F Cassaforma per installazione a filo - h 80 mm 2250 mm
WCBR190PA Cassaforma ad angolo su piano orizzontale installazione arretrata - 588x620 mm	WCBR190PF Cassaforma ad angolo su piano orizzontale installazione a filo - 588x620 mm
WCBR190SA Cassaforma ad angolo su piano verticale installazione arretrata - 644x644 mm	WCBR190SF Cassaforma ad angolo su piano verticale installazione a filo - 644x644 mm
Cassaforma non inclusa obbligatoria WCBR19A Cassaforma nera per installazione arretrata - h 95 mm 2810 mm	Cassaforma non inclusa obbligatoria WCBR19F Cassaforma per installazione a filo - h 80 mm 2810 mm

Ottiche

WRBR11D Schermo ottica diffusa - 563 mm	WRBR11P Schermo ottica microprismatizzata - 563 mm
WRBR12D Schermo ottica diffusa - 843 mm	WRBR12P Schermo ottica microprismatizzata - 843 mm
WRBR13D Schermo ottica diffusa - 1123 mm	WRBR13P Schermo ottica microprismatizzata - 1123 mm
WRBR15D Schermo ottica diffusa - 1685 mm	WRBR15P Schermo ottica microprismatizzata - 1685 mm
WRBR17D Schermo ottica diffusa - 2246 mm	WRBR17P Schermo ottica microprismatizzata - 2246 mm
WRBR19D Schermo ottica diffusa - 2806 mm	WRBR19P Schermo ottica microprismatizzata - 2806 mm

Accessori vari

WABR100A Coppia di testate per cassaforma installazione arretrata	WABR100F Coppia di testate per cassaforma installazione a filo
WABR101A Kit di allineamento per cassaforme	WF0320 Connettore femmina a 3 poli
WF0321 Connettore femmina a 5 poli	WNBR000A Coppia estrattori per cassaforme
WNBR001A Kit anticaduta Cassaforma: 1689 mm - 2250 mm - 2810 mm	WUBR1000 Kit antifuga

Alimentatori (0)

Alimentatori non previsti

Elettronica di controllo (0)

Controller non previsti

Input di comando (0)

Input di comando non previsti

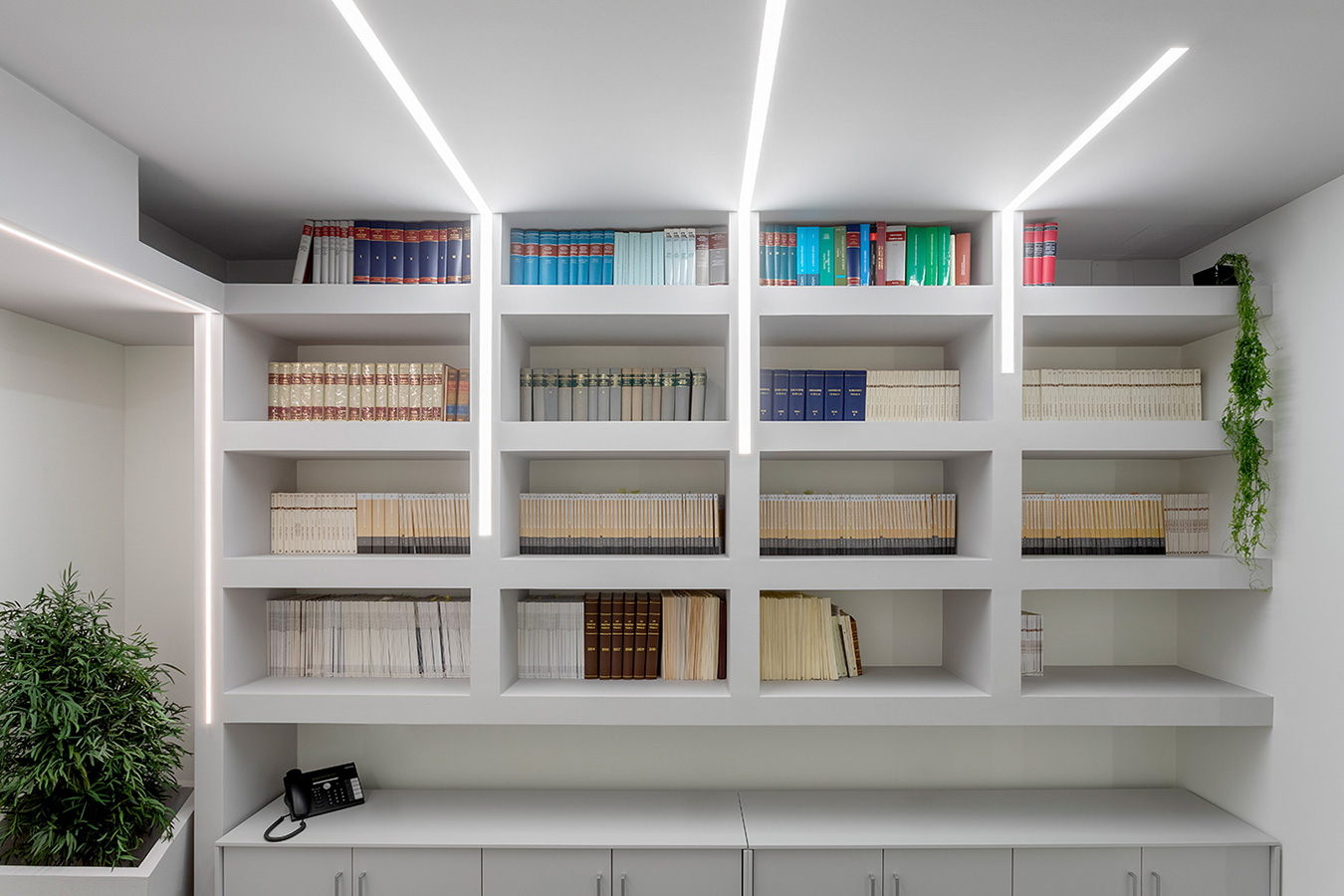

Progetti

Versioni

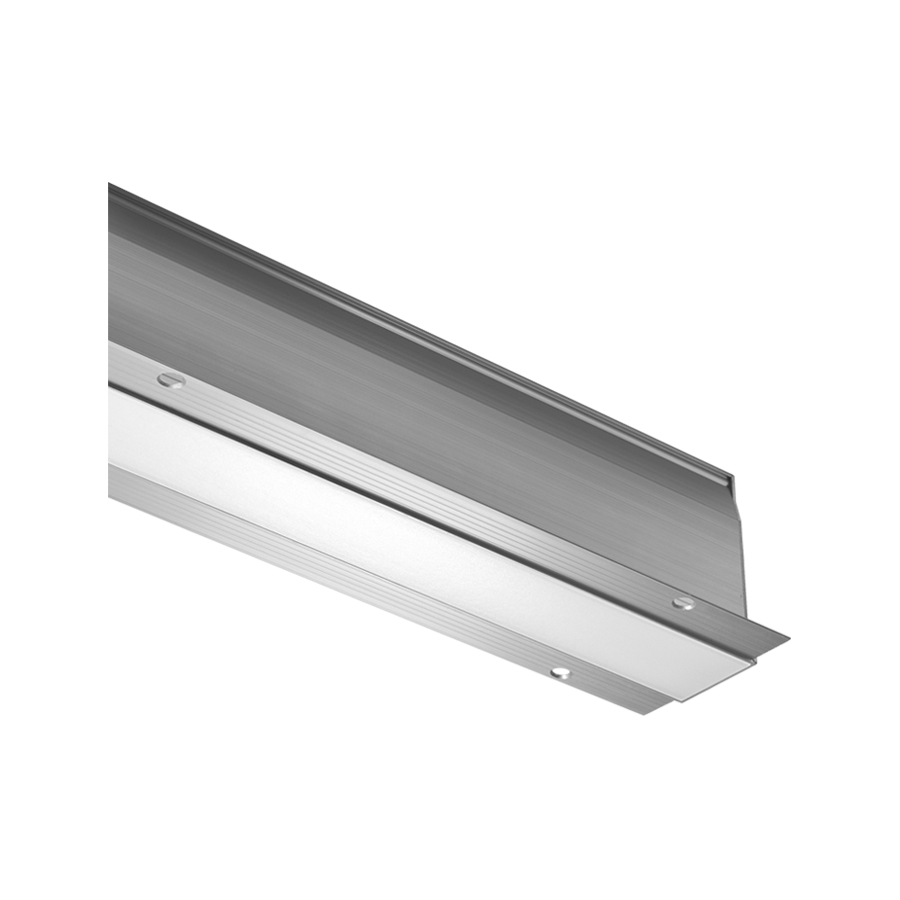

Brenta 1 Custom
19W/m, 27W/m

230Vac

2700K, 3000K, 4000K
