Neva Mini 5

Profili lineari da esterno

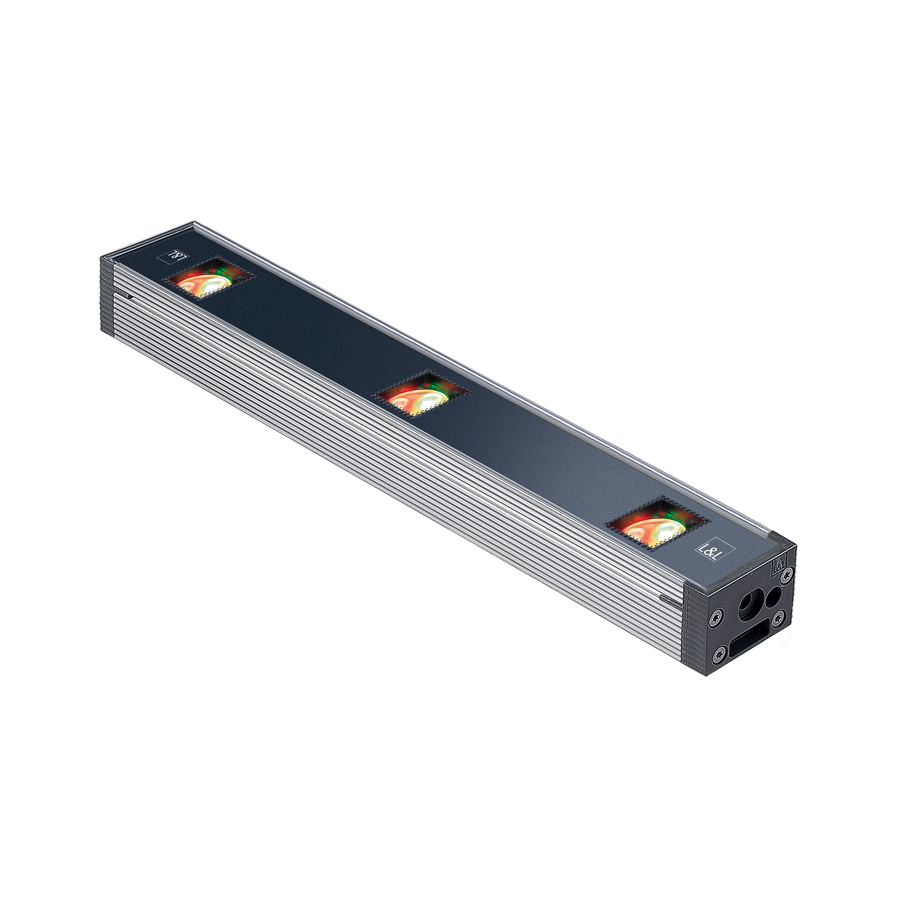

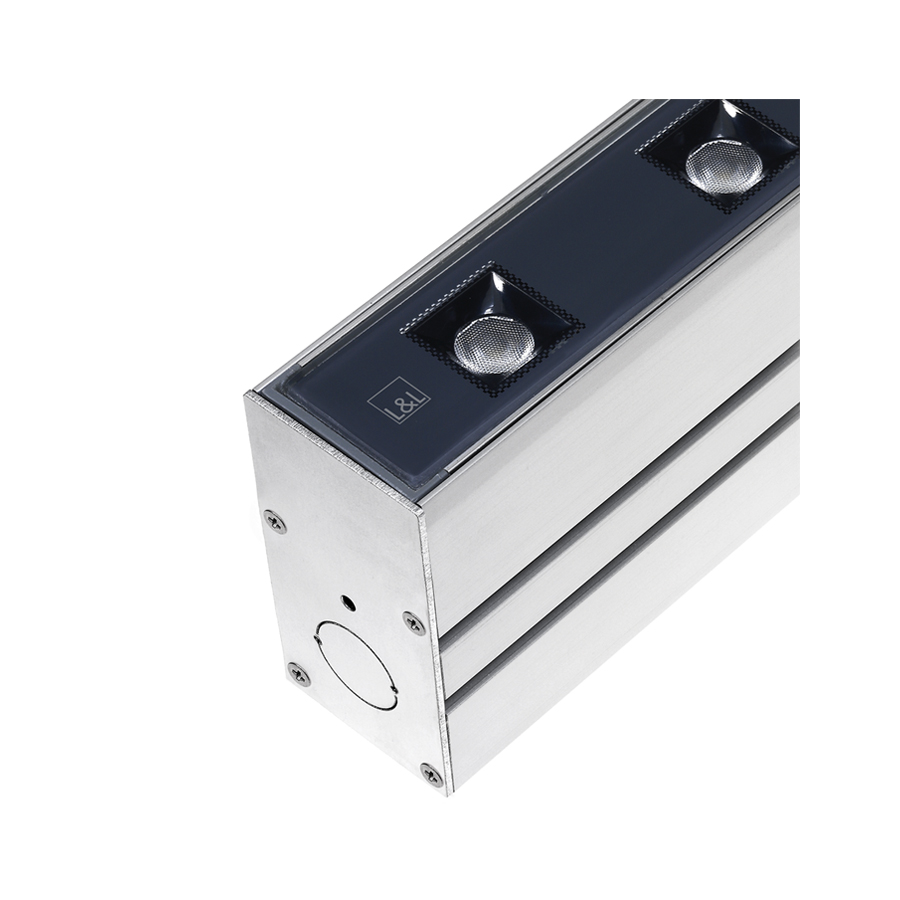

profilo lineare da esterno - 10W 24Vdc - 316 mm - passo 120 - RGB

Dati tecnici

Stampa dati tecnici

kg 0,58
IP65
IP67
IK06

Installazione	profilo lineare da esterno
Potenza assorbita	10W
Alimentazione	24Vdc
Flusso sorgente	454 lm, R: 151 lm G: 227 lm B: 76 lm
Flusso emesso	324 lm, R: 108 lm G: 162 lm B: 54 lm (26°)
Scheda capitolato	Neva Mini 5 profilo lineare da esterno; calpestabile; su superficie (soffitto, parete, pavimento) con staffe, a incasso (soffitto, parete, pavimento) con cassaforma; Potenza assorbita: 10W; Alimentazione: 24Vdc; Flusso sorgente: 454 lm, R: 151 lm G: 227 lm B: 76 lm; Flusso emesso: 324 lm, R: 108 lm G: 162 lm B: 54 lm (26°); 3 gruppi LED RGB passo 120 mm, 50000h L90 B10 (Ta 25°C); Colore LED: RGB; Ottiche: 15°, 26°, 30°, 24°x46°: sistema ottico composto da una serie di sorgenti luminose equidistanti 120 mm tra loro. La lente TIR posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo; Materiale corpo: corpo realizzato in alluminio ANTICORODAL 6060 a basso contenuto di rame, ricavato da profilo estruso e successivamente anodizzato grigio 20 micron per fornire una migliore dissipazione termica e aumentarne la resistenza alla corrosione. Testate realizzate in poliammide caricate fibra vetro per una maggiore resistenza.; Materiale schermo: vetro extrachiaro temprato trasparente di spessore 4 mm con serigrafia vetrificata per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti; alimentatore non incluso; incluso cavo in neoprene di 1,5 m 05RN-F 4x0,50 Ø5,8 mm; Grado di protezione: IP65, IP67; Grado di resistenza: IK06; Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; L'NTC è un termistore montato sulla scheda LED che protegge l'apparecchio illuminante in caso di surriscaldamento. Nel caso in cui il prodotto sia in funzione a una temperatura di esercizio superiore a quella massima prevista per il suo corretto funzionamento, la protezione interviene riducendo gradualmente la potenza. L’NTC permette il raffreddamento delle parti elettroniche integrate evitando lo spegnimento istantaneo dell'apparecchio illuminante. Al rientro della temperatura d’esercizio a norma, l'NTC ripristina automaticamente le condizioni operative originali dell'apparecchio illuminante; Temperatura di esercizio: -20°C — +45°C; Temperatura massima apparecchio: 45°C (Ta 25°C); Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe III; Peso: 580 g; Dimensioni: 316x37x58 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WB6500 Frangiluce in acciaio inox verniciato nero - 328 mm, WC6500 Cassaforma in alluminio - 322 mm, WC6700 Cassaforma in alluminio per cartongesso - 322 mm, WH6002 Nido d’ape , WM0601 Coppia staffe h 75 mm, WM0602 Coppia staffe h 140 mm, WN6001 Kit anticaduta, WN6002 Coppia cavallotti, WN6003 Coppia molle, WN6005 Kit di allineamento per cassaforme, WN6006 Coppia estrattori per cassaforme; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Neva Mini 5 profilo lineare da esterno calpestabile su superficie (soffitto, parete, pavimento) con staffe, a incasso (soffitto, parete, pavimento) con cassaforma Potenza assorbita: 10W Alimentazione: 24Vdc Flusso sorgente: 454 lm, R: 151 lm G: 227 lm B: 76 lm Flusso emesso: 324 lm, R: 108 lm G: 162 lm B: 54 lm (26°) 3 gruppi LED RGB passo 120 mm, 50000h L90 B10 (Ta 25°C) Colore LED: RGB Ottiche: 15°, 26°, 30°, 24°x46°: sistema ottico composto da una serie di sorgenti luminose equidistanti 120 mm tra loro. La lente TIR posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo Materiale corpo: corpo realizzato in alluminio ANTICORODAL 6060 a basso contenuto di rame, ricavato da profilo estruso e successivamente anodizzato grigio 20 micron per fornire una migliore dissipazione termica e aumentarne la resistenza alla corrosione. Testate realizzate in poliammide caricate fibra vetro per una maggiore resistenza. Materiale schermo: vetro extrachiaro temprato trasparente di spessore 4 mm con serigrafia vetrificata per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti alimentatore non incluso incluso cavo in neoprene di 1,5 m 05RN-F 4x0,50 Ø5,8 mm Grado di protezione: IP65, IP67 Grado di resistenza: IK06 Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; L'NTC è un termistore montato sulla scheda LED che protegge l'apparecchio illuminante in caso di surriscaldamento. Nel caso in cui il prodotto sia in funzione a una temperatura di esercizio superiore a quella massima prevista per il suo corretto funzionamento, la protezione interviene riducendo gradualmente la potenza. L’NTC permette il raffreddamento delle parti elettroniche integrate evitando lo spegnimento istantaneo dell'apparecchio illuminante. Al rientro della temperatura d’esercizio a norma, l'NTC ripristina automaticamente le condizioni operative originali dell'apparecchio illuminante Temperatura di esercizio: -20°C — +45°C Temperatura massima apparecchio: 45°C (Ta 25°C) Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe III Peso: 580 g Dimensioni: 316x37x58 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WB6500 Frangiluce in acciaio inox verniciato nero - 328 mm, WC6500 Cassaforma in alluminio - 322 mm, WC6700 Cassaforma in alluminio per cartongesso - 322 mm, WH6002 Nido d’ape , WM0601 Coppia staffe h 75 mm, WM0602 Coppia staffe h 140 mm, WN6001 Kit anticaduta, WN6002 Coppia cavallotti, WN6003 Coppia molle, WN6005 Kit di allineamento per cassaforme, WN6006 Coppia estrattori per cassaforme Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	su superficie (soffitto, parete, pavimento) con staffe, a incasso (soffitto, parete, pavimento) con cassaforma
Numero e tipo LED	3 gruppi LED RGB passo 120 mm, 50000h L90 B10 (Ta 25°C)
Colore LED	RGB
Ottiche	15°, 26°, 30°, 24°x46°
Materiale corpo	corpo in alluminio anticorodal anodizzato
Materiale schermo	schermo in vetro extrachiaro temprato trasparente e serigrafato
Alimentatore	alimentatore non incluso
Cavi di alimentazione	incluso cavo in neoprene di 1,5 m 05RN-F 4x0,50 Ø5,8 mm
Grado di protezione	IP65, IP67
Grado di resistenza	IK06
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

Gallery

Accessori e alimentatori

Accessori (11)

Cassaforme

WC6500

Cassaforma in alluminio - 322 mm

WC6700

Cassaforma in alluminio per cartongesso - 322 mm

Nido d’ape

Da ordinare contestualmente all’apparecchio illuminante

WH6002

Nido d’ape

integrato nel corpo illuminante

Frangiluce

WB6500

Frangiluce in acciaio inox verniciato nero - 328 mm

Accessori vari

WM0601 Coppia staffe h 75 mm	WM0602 Coppia staffe h 140 mm
WN6001 Kit anticaduta	WN6005 Kit di allineamento per cassaforme

Ricambi

WN6002 Coppia cavallotti	WN6003 Coppia molle
WN6006 Coppia estrattori per cassaforme

Cavi

Scegli il cavo di alimentazione nel Genera Codice

Alimentatori (21)

ACUNI020T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 16W 250mA costante; max 13W 350mA costante; max 19W 400mA costante; max 20W 450mA costante; max 20W 500mA costante; max 20W 550mA costante; max 20W 600mA costante; max 20W 700mA costante; max 20W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AD032TLT1

Alimentatore dimmerabile PUSH, taglio di fase

Input	230Vac 50-60 Hz
Output	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA costante; max 17W 500mA costante; max 24W 550mA costante; max 25W 700mA costante; max 32W 750mA costante; max 32W
Dimmerazione	PUSH, Taglio di fase
IP alimentatore	IP20

ADUNITC

Alimentatore dimmerabile 1-10V+PUSH

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 11W 24Vdc; 20W 250mA costante; max 13W 300mA costante; max 16W 350mA costante; max 18W 400mA costante; max 21W 450mA costante; max 23W 500mA costante; max 25W 550mA costante; max 27W 600mA costante; max 30W 650mA costante; max 32W 700mA costante; max 32W 750mA costante; max 20W 800mA costante; max 20W 850mA costante; max 20W 900mA costante; max 20W
Dimmerazione	0/1-10V, PUSH
IP alimentatore	IP20

AV00002406020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Potenza	60W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV00002412020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 120W
Potenza	120W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV00002418020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 180W
Potenza	180W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV0D024V03066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 30W
Potenza	30W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V06066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Potenza	60W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V10066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 100W
Potenza	100W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V15066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 150W
Potenza	150W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V20066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 200W
Potenza	200W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV0D024V30066

Alimentatore dimmerabile DALI 2

Input	230Vac 50-60 Hz
Output	24Vdc; 300W
Potenza	300W
Dimmerazione	DALI-2
IP alimentatore	IP66

AV24020IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV24040IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV24060IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV24060IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV24100IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 100W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV24150IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 150W
Potenza	150W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV24150IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV24240IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV24320IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

Elettronica di controllo (6)

ARV230PD1

Easy RGB - Controller 3 canali in bassa tensione con uscita in tensione costante

da ordinare in aggiunta all'alimentatore

Input	12-24Vdc
Output	Con ingresso a 12 Vdc:; 12Vdc; 90W Con ingresso a 24 Vdc:; 24Vdc; 180W
Dimmerazione	PUSH, Stand Alone
IP alimentatore	IP20

ARVUNID2-01

Universal sequencer - Controller 4 canali in bassa tensione con uscita in tensione costante

da ordinare in aggiunta all'alimentatore

Input	12-24-48Vdc
Output	1 canale Con ingresso a 12 Vdc:; 12Vdc; 60W Con ingresso a 24 Vdc:; 24Vdc; 120W Con ingresso a 48 Vdc:; 48Vdc; 240W 2 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W Con ingresso a 48 Vdc:; 48Vdc; 480W 3 canali Con ingresso a 12 Vdc:; 12Vdc; 180W Con ingresso a 24 Vdc:; 24Vdc; 360W Con ingresso a 48 Vdc:; 48Vdc; 720W 4 canali Con ingresso a 12 Vdc:; 12Vdc; 192W Con ingresso a 24 Vdc:; 24Vdc; 384W Con ingresso a 48 Vdc:; 48Vdc; 768W
Dimmerazione	0/1-10V, PUSH, DALI (DT6), ON/OFF, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentatore	IP20

EC0CEN12445A20

Controller 4 canali in bassa tensione con uscita in tensione costante per CASAMBI

Bianco, bianco dinamico, RGB, RGBW o RGB+W
da ordinare in aggiunta all'alimentatore

Input	12-24Vdc 24Vdc
Output	1 canale Con ingresso a 12 Vdc:; 12Vdc; 60W Con ingresso a 24 Vdc:; 24Vdc; 120W 2 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W 3 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W 4 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W
Dimmerazione	PUSH, Casambi
IP alimentatore	IP20

ECCTR1244CV20

Router / controller WIFI/RF 4x4A RGBW

da ordinare in aggiunta all'alimentatore

Input	12-24Vdc
Output	Con ingresso a 12 Vdc:; 12Vdc; 192W Con ingresso a 24 Vdc:; 24Vdc; 384W
Dimmerazione	Radiofrequenza
IP alimentatore	IP20

ECCTS5244CV20

Controller con ricevente integrata a 4 canali per RGB/RGBW

da ordinare in aggiunta all'alimentatore
da abbinare a TOUCH03L1, TOUCH02L1 e ECCTR1244CV20

Input	12-24Vdc
Output	Con ingresso a 12 Vdc:; 12Vdc; 240W Con ingresso a 24 Vdc:; 24Vdc; 480W
Dimmerazione	Radiofrequenza
IP alimentatore	IP20

TLR02-01

Controller con ricevente integrata a 4 canali per RGB/RGBW/bianco dinamico/dimmerazione

da ordinare in aggiunta all'alimentatore
RGB/RGBW: radiocomando TLC08 o TLC09 non incluso obbligatorio
bianco dinamico/dimmerazione: con pulsante PUSH

Input	12-24Vdc
Output	3 canali Con ingresso a 12 Vdc:; 12Vdc; 90W Con ingresso a 24 Vdc:; 24Vdc; 180W 4 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W
Dimmerazione	PUSH, Stand Alone, Radiofrequenza
IP alimentatore	IP20

Input di comando (12)

AE01350T1

Emergency module integrated

Input	220─240Vac 50─60Hz
Output	max 350mA 58Vdc max
Grado di protezione	IP20
Dimensioni	35x47x166 mm, 185 g
Foro d’incasso	Ø58 mm

DMX01

DMX Controller

Input	230Vac
Output	DMX512 bus
Dimensioni	79x92x43 mm, 120 g

EC0TIM12840020

Timer per CASAMBI

Input	12-48 Vdc
Grado di protezione	IP20
Dimensioni	45x58x25 mm, 40g

ECPNL2301DM20

Touch-screen device

Cassaforma non inclusa obbligatoria

Input	115-230 Vac 50-60Hz
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	178x33x48 mm 230 g
Controllo	touch RGBW

TLC08

Radiocomando per controller TLR02-01, TLR04M-350-500, TLR04M-350-700

Input	batteria CR2450
Output	433,92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm

TLC09

Radiocomando per controller TLR02-01, TLR04M-350-500, TLR04M-350-700

Input	batteria CR2450
Output	433,92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm

TLC15

Radiocomando a 1 canale per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLC16

Radiocomando a 2 canali per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLC17

Radiocomando a 4 canali per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLR07

Ricevente a 2 canali per radiocomando TLC15, TLC16, TLC17

(1/2 pulsanti NA)

Input	110-230Vac 50/60Hz
Output	2 contatti puliti
Grado di protezione	IP20
Dimensioni	58x43x21 mm
Foro d’incasso	Ø50 mm

TOUCH02L1

Touch-screen device monozona

Cassaforma non inclusa obbligatoria WC0302

Input	100—240Vac
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	86x86x36 mm 225 g
Controllo	Touch RGBW

TOUCH03L1

Touch-screen device a 4 zone con memorie

Cassaforma non inclusa obbligatoria WC0302

Input	100—240Vac
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	86x86x36 mm 225 g
Controllo	touch RGBW
