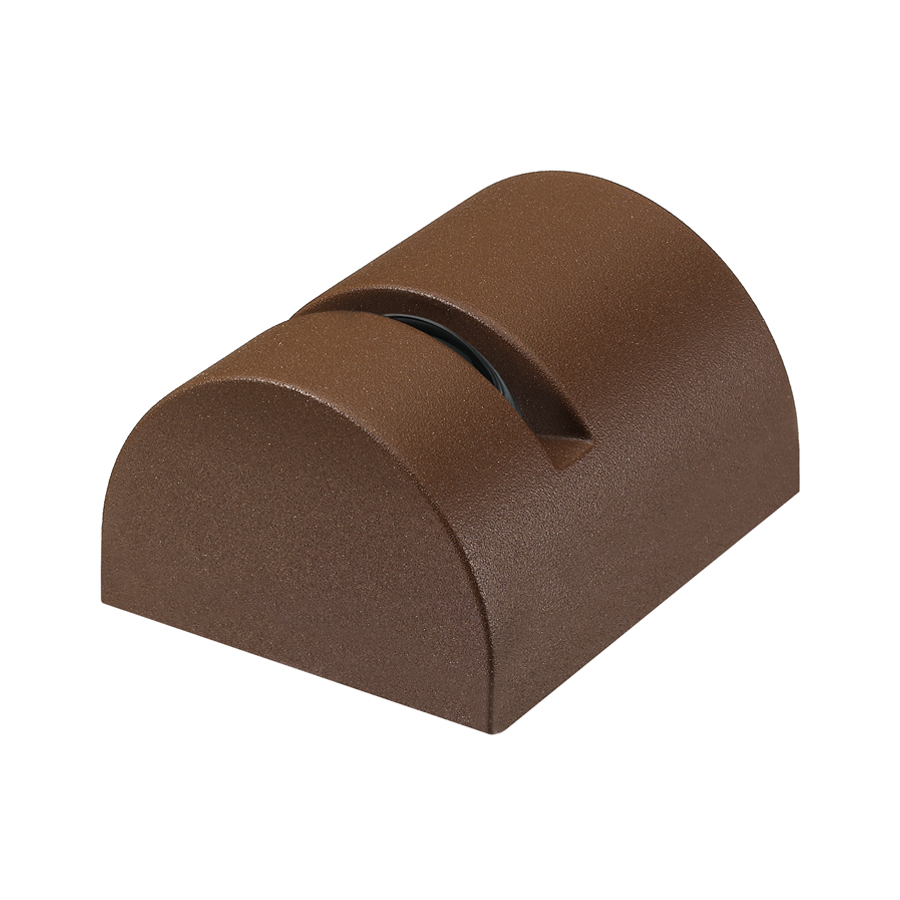

Lyss Mini 1.0

Proyectores para exterior

proyector para exterior - 3W 24Vdc - óptica transparente 8°x160° y satinada 9°x160°

Genera código

Datos técnicos

Impresión datos técnicos

Actualizado el LM10000FYT

kg 0,18
IP65
IK07

Instalación	proyector para exterior
Potencia absorbida	3W
Alimentación	24Vdc
Flujo fuente	246 lm (3000K)
Flujo emitido	67 lm (3000K, 8°x160°)
Ficha de condiciones	Lyss Mini 1.0 código: LM10000FYT proyector para exterior; sobre superficie (repisa, arco, esquina); Potencia absorbida: 3W; Alimentación: 24Vdc; Flujo fuente: 246 lm (3000K); Flujo emitido: 67 lm (3000K, 8°x160°); 1 power LED, 1/4 ANSI BIN, 50000 h L95 B10 (Ta 25°C); Color LED: 2700K; Ópticas: satinada 9°x160°: sistema óptico compuesto por una lente TIR satinada combinada con elemento apantallado para obtener una emisión nítida y sin anomalías; IRC Índice de Rendimiento Cromático: 80; Material cuerpo: Cuerpo fabricado en tecnopolímero termoconductor disipante con conductibilidad térmica equivalente al acero inoxidable de alta resistencia a los impactos, a las temperaturas bajo cero y a la corrosión incluso en ambientes hostiles (salinos). Cobertura protectora en ABS; Acabados: acabado de la cobertura de color cor-ten obtenido mediante pintura de alta resistencia para proporcionar una resistencia a la corrosión que supera las 2000 h de niebla salina; Acabado RAL por encargo; alimentador no incluido; incluido cable de neopreno de 1,5 m 05RN-F 2x0,35 Ø4,6 mm; Nivel de protección: IP65; Nivel de resistencia: IK07; gestión Casambi y control mediante aplicación Casambi con electrónica dedicada; Sistemas de protección: IPS (Intelligent Protection System) protege los aparatos iluminados de infiltraciones de agua que puedan verificarse en caso de errores en las juntas entre los cables de las aplicaciones de exteriores o inmersión. Esta novedad está patentada por L&L garantiza, además, protección eléctrica contra inversiones de polaridad, hotpluge sobrecargas que puedan verificarse en caso de fallo de la instalación eléctrica; Temperatura de funcionamiento: -20°C — +45°C; Seguridad fotobiológica: seguridad fotobiológica: grupo de riesgo 1 según EN 62471:2006; Clase de aislamiento: clase III; Peso: 180 gr; Dimensiones: 73x62x40 mm; Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015; Accesorios: WD0800T Base angular - cor-ten; testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorciónLyss Mini 1.0 código: LM10000FYT proyector para exterior sobre superficie (repisa, arco, esquina) Potencia absorbida: 3W Alimentación: 24Vdc Flujo fuente: 246 lm (3000K) Flujo emitido: 67 lm (3000K, 8°x160°) 1 power LED, 1/4 ANSI BIN, 50000 h L95 B10 (Ta 25°C) Color LED: 2700K Ópticas: satinada 9°x160°: sistema óptico compuesto por una lente TIR satinada combinada con elemento apantallado para obtener una emisión nítida y sin anomalías IRC Índice de Rendimiento Cromático: 80 Material cuerpo: Cuerpo fabricado en tecnopolímero termoconductor disipante con conductibilidad térmica equivalente al acero inoxidable de alta resistencia a los impactos, a las temperaturas bajo cero y a la corrosión incluso en ambientes hostiles (salinos). Cobertura protectora en ABS Acabados: acabado de la cobertura de color cor-ten obtenido mediante pintura de alta resistencia para proporcionar una resistencia a la corrosión que supera las 2000 h de niebla salina Acabado RAL por encargo alimentador no incluido incluido cable de neopreno de 1,5 m 05RN-F 2x0,35 Ø4,6 mm Nivel de protección: IP65 Nivel de resistencia: IK07 gestión Casambi y control mediante aplicación Casambi con electrónica dedicada Sistemas de protección: IPS (Intelligent Protection System) protege los aparatos iluminados de infiltraciones de agua que puedan verificarse en caso de errores en las juntas entre los cables de las aplicaciones de exteriores o inmersión. Esta novedad está patentada por L&L garantiza, además, protección eléctrica contra inversiones de polaridad, hotpluge sobrecargas que puedan verificarse en caso de fallo de la instalación eléctrica Temperatura de funcionamiento: -20°C — +45°C Seguridad fotobiológica: seguridad fotobiológica: grupo de riesgo 1 según EN 62471:2006 Clase de aislamiento: clase III Peso: 180 gr Dimensiones: 73x62x40 mm Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015 Accesorios: WD0800T Base angular - cor-ten testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorción Copiato

Montaje	sobre superficie (repisa, arco, esquina)
Número y tipo de LED	1 power LED, 1/4 ANSI BIN, 50000 h L95 B10 (Ta 25°C)
Color LED	2700K
Ópticas	satinada 9°x160°
IRC Índice de Rendimiento Cromático	80
Material cuerpo	cuerpo de tecnopolímero termoconductor
Acabados	cor-ten
Alimentador	alimentador no incluido
Cables de alimentación	incluido cable de neopreno de 1,5 m 05RN-F 2x0,35 Ø4,6 mm
Nivel de protección	IP65
Nivel de resistencia	IK07
Estado	Disponible

Lee todo

Cierra

Descarga

Mira todas las descargas

JPG Imágenes
PDF Catálogo
PDF Ficha técnica
PDF Ficha de instrucciones
TXT condiciones tipo
- Genérico para el producto Lyss Mini 1.0
- Específico para el código LM10000FYT
DXF Dibujo técnico
Archivo 3DS
Objetos BIM
LDT Fotometría tipo
- Genérico para el producto Lyss Mini 1.0
- Específico para el código LM10000FYT
IES Fotometría tipo
- Genérico para el producto Lyss Mini 1.0
- Específico para el código LM10000FYT
Certificación CB
Declaración de conformidad UE

Galería

Accesorios y alimentadores

Accesorios (1)

Accesorios relativos al código de producto LM10000FYT

Accesorios varios

WD0800T

Base angular - cor-ten

Alimentadores (24)

Alimentadores relativos al código de producto LM10000FYT

ACUNI020T1

Alimentador de corriente ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 16W 250mA constante; máx. 13W 350mA constante; máx. 19W 400mA constante; máx. 20W 450mA constante; máx. 20W 500mA constante; máx. 20W 550mA constante; máx. 20W 600mA constante; máx. 20W 700mA constante; máx. 20W
Regulación	No regulable
IP alimentador	IP20

AD020DALIT1

Alimentador regulable con dimmer DALI

Output	24Vdc; 16W 250mA constante; máx. 10W 350mA constante; máx. 15W 400mA constante; máx. 17W 450mA constante; máx. 19W 500mA constante; máx. 20W 550mA constante; máx. 20W 600mA constante; máx. 20W 700mA constante; máx. 20W
Regulación	DALI, ON/OFF
IP alimentador	IP20

AD032TLT1

Alimentador regulable con dimmer

Entrada	230Vac 50-60 Hz
Output	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA constante; máx. 17W 500mA constante; máx. 24W 550mA constante; máx. 25W 700mA constante; máx. 32W 750mA constante; máx. 32W
Regulación	PUSH, Corte de fase, ON/OFF
IP alimentador	IP20

ADUNITC

Alimentador regulable con dimmer 1-10V+PUSH

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 11W 24Vdc; 20W 250mA constante; máx. 13W 300mA constante; máx. 16W 350mA constante; máx. 18W 400mA constante; máx. 21W 450mA constante; máx. 23W 500mA constante; máx. 25W 550mA constante; máx. 27W 600mA constante; máx. 30W 650mA constante; máx. 32W 700mA constante; máx. 32W 750mA constante; máx. 20W 800mA constante; máx. 20W 850mA constante; máx. 20W 900mA constante; máx. 20W
Regulación	0/1-10V, PUSH, ON/OFF
IP alimentador	IP20

AV00002406020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Potencia	60W
Regulación	ON/OFF
IP alimentador	IP20

AV00002412020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 120W
Potencia	120W
Regulación	ON/OFF
IP alimentador	IP20

AV00002418020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 180W
Potencia	180W
Regulación	ON/OFF
IP alimentador	IP20

AV0D024V03066

Alimentador regulable con dimmer DALI 2

Entrada	230Vac 50-60 Hz
Output	24Vdc; 30W
Potencia	30W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V06066

Alimentador regulable con dimmer DALI 2

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Potencia	60W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V10066

Alimentador regulable con dimmer DALI 2

Entrada	230Vac 50-60 Hz
Output	24Vdc; 100W
Potencia	100W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V15066

Alimentador regulable con dimmer DALI 2

Entrada	230Vac 50-60 Hz
Output	24Vdc; 150W
Potencia	150W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V20066

Alimentador regulable con dimmer DALI 2

Entrada	230Vac 50-60 Hz
Output	24Vdc; 200W
Potencia	200W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V30066

Alimentador regulable con dimmer DALI 2

Entrada	230Vac 50-60 Hz
Output	24Vdc; 300W
Potencia	300W
Regulación	DALI-2
IP alimentador	IP66

AV24008IP54

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 8W
Regulación	ON/OFF
IP alimentador	IP54

AV24010IP20

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 10W
Regulación	ON/OFF
IP alimentador	IP20

AV24020IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W
Regulación	ON/OFF
IP alimentador	IP67

AV24040IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Regulación	ON/OFF
IP alimentador	IP67

AV24060IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Regulación	ON/OFF
IP alimentador	IP20

AV24060IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Regulación	ON/OFF
IP alimentador	IP67

AV24100IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 100W
Regulación	ON/OFF
IP alimentador	IP20

AV24150IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 150W
Potencia	150W
Regulación	ON/OFF
IP alimentador	IP20

AV24150IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Regulación	ON/OFF
IP alimentador	IP67

AV24240IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Regulación	ON/OFF
IP alimentador	IP67

AV24320IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Regulación	ON/OFF
IP alimentador	IP67

Electrónica de control (4)

Electrónica de control relativa al código producto LM10000FYT

ADV576DALIN1

Dimmer en baja tensión

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24-48Vdc
Output	Con entrada a 12 Vcc:; 12Vdc; 144W Con entrada a 24 Vcc:; 24Vdc; 288W Con entrada a 48 Vcc:; 48Vdc; 576W
Regulación	0/1-10V, PUSH, DALI, Potenziometro 10kΩ
IP alimentador	IP20

ARVUNID2-01

Universal sequencer - Mando 4 canales en baja tensión con salida en tensión constante

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24-48Vdc
Output	1 canal Con entrada a 12 Vcc:; 12Vdc; 60W Con entrada a 24 Vcc:; 24Vdc; 120W Con entrada a 48 Vcc:; 48Vdc; 240W 2 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W Con entrada a 48 Vcc:; 48Vdc; 480W 3 canales Con entrada a 12 Vcc:; 12Vdc; 180W Con entrada a 24 Vcc:; 24Vdc; 360W Con entrada a 48 Vcc:; 48Vdc; 720W 4 canales Con entrada a 12 Vcc:; 12Vdc; 192W Con entrada a 24 Vcc:; 24Vdc; 384W Con entrada a 48 Vcc:; 48Vdc; 768W
Regulación	0/1-10V, PUSH, DALI (DT6), ON/OFF, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentador	IP20

EC0CEN12445A20

Mando 4 canales en baja tensión con salida en tensión constante para CASAMBI

Blanco, blanco dinámico, RGB, RGBW, RGB+W
es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc 24Vdc
Output	1 canal Con entrada a 12 Vcc:; 12Vdc; 60W Con entrada a 24 Vcc:; 24Vdc; 120W 2 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W 3 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W 4 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W
Regulación	PUSH, Casambi
IP alimentador	IP20

EC0CEN1244DA20

Dimmer en baja tensión para CASAMBI

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc 24Vdc
Output	Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W
Regulación	PUSH, Casambi
IP alimentador	IP20

Input de comando (2)

AE01350T1

Emergency module integrated

Entrada	220─240Vac 50─60Hz
Output	max 350mA 58Vdc max
Nivel de protección	IP20
Dimensiones	35x47x166 mm, 185 g
Orificio de empotrado	Ø58 mm

EC0TIM12840020

Temporizador para CASAMBI

Entrada	12-48 Vdc
Nivel de protección	IP20
Dimensiones	45x58x25 mm, 40g
