Colorado 4.2

Profilés linéaires d’extérieur

profilé linéaire d’extérieur - 85W 230Vac - 1279 mm - RGBW - DMX512+RDM

Créer code

Personnaliser ce produit

Ce produit peut être personnalisé grâce à une production interne flexible. Nous vous proposons ci-contre des versions spéciales possibles, mais si vous avez des demandes différentes, nous pouvons les évaluer ensemble.

Personnalisations possibles:

Longueur 381 mm, classe III, 48Vdc

Données techniques

Imprimer les données techniques

kg 2000 - kN 20
10,5 kg
IP65
IP67
IP69
IK10
DMX+RDM

Installation	profilé linéaire d’extérieur
Puissance absorbée	85W
Alimentation	230Vac
Flux de la source	R: 2160 lm G: 3894 lm B: 913 lm W: 4776 lm (3000K)
Flux sortant du luminaire	5104 lm, R: 1704 lm G: 3072 lm B: 720 lm W: 3768 lm (3000K, 25°)
Description	Colorado 4.2 profilé linéaire d’extérieur; carrossable jusqu'à 2000 kg; à encastrer ( sol ); Puissance absorbée: 85W; Alimentation: 230Vac; Flux de la source: R: 2160 lm G: 3894 lm B: 913 lm W: 4776 lm (3000K); Flux sortant du luminaire: 5104 lm, R: 1704 lm G: 3072 lm B: 720 lm W: 3768 lm (3000K, 25°); 24 power LED multicolor High Intensity entraxe 50 mm, 60000h L80 B10 (AT 25°C); Couleur LED: RGBW; Optiques: 15° orientable ±20°, 25° orientable ±20°, 37° orientable ±20°: système optique composé d'une série de sources lumineuses orientables équidistantes de 50 mm les unes des autres. Équipé d'un système de blocage avec goujon. La lentille TIR en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité, 13°x65° orientable ±20°: système optique composé d'une série de sources lumineuses orientables équidistantes de 50 mm les unes des autres. Équipé d'un système de blocage avec goujon. La lentille TIR elliptique en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité, diffuse orientable ±20°: système optique composé d'une série de sources lumineuses orientables. Équipé d'un système de blocage avec goujon. La lentille TIR en PMMA garantit une haute qualité de l'émission lumineuse et un grand confort visuel; Matériau corps: corps en aluminium Anticorodal EN AW 6060 T5 à faible teneur en cuivre pour une excellente dissipation thermique, obtenu à partir d'un profilé extrudé puis soumis à un traitement de coloration électrolytique noir profond (compris entre 10 et 15 microns) pour une excellente résistance à la corrosion. Embouts en technopolymère peints en noir (Ral 9005 mat) à liquide pour une plus grande résistance à la corrosion et aux agents atmosphériques; Finitions: finition en aluminium anodisé noir obtenue par électrocoloration pour une meilleure dissipation thermique du produit et une plus grande résistance du matériau à la corrosion; Matériau visière: verre extra-clair trempé transparent de 10 mm d'épaisseur à haute transmittance avec sérigraphie vitrifiée grise (RAL 7015) pour assurer une uniformité chromatique de la lumière et une excellente résistance aux rayures et aux chocs (version avec optiques), verre extra-clair trempé et dépoli à l’acide de 10 mm d'épaisseur avec sérigraphie vitrifiée grise (RAL 7015) résistant aux chocs et aux rayures et à haute transmittance qui élimine les altérations chromatiques (version diffusante); Joints: Les joints en EPDM peroxyde noir garantissent une résistance maximale aux rayons UV dans le temps; Installation: Version DMX+RDM : équipé d'un connecteur femelle IP68 5 pôles pour l'alimentation et d'un connecteur femelle IP68 4 pôles pour le signal DMX+RDM; boîtier d’alimentation intégré; Gestion: DMX512+RDM; Indice de protection: IP65, IP67, IP69; Indice de résistance: IK10; Connexion entrée-sortie et câblage simplifié grâce à des connecteurs rapides conçus pour le branchement des profilés les uns après les autres; version avec gestion Casambi, contrôlable via l'application Casambi, disponible sur demande; Température de fonctionnement: -20°C — +45°C; Température maximale appareil: 40°C (AT 25°C); Essai au fil incandescent: 650°; Sécurité photobiologique: conforme à la CEI/TR 62778:2014; Classe d'isolement: classe II; Poids: 10500 g; Dimensions: 1279x121x121 mm; Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015; Accessoires: WCCA12A0T Boîtier d’encastrement, WFA0001 Câble d'interconnexion 1,5 m 3 pôles, WFA01 Connecteur mâle 4 pôles, WFA0105 Câble d'interconnexion 5 m 3 pôles, WFA0201 Câble d'interconnexion 1,5 m 5 pôles, WFA0205 Câble d'interconnexion 5 m 5 pôles, WFA05 Connecteur mâle 5 pôles; testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorptionColorado 4.2 profilé linéaire d’extérieur carrossable jusqu'à 2000 kg à encastrer ( sol ) Puissance absorbée: 85W Alimentation: 230Vac Flux de la source: R: 2160 lm G: 3894 lm B: 913 lm W: 4776 lm (3000K) Flux sortant du luminaire: 5104 lm, R: 1704 lm G: 3072 lm B: 720 lm W: 3768 lm (3000K, 25°) 24 power LED multicolor High Intensity entraxe 50 mm, 60000h L80 B10 (AT 25°C) Couleur LED: RGBW Optiques: 15° orientable ±20°, 25° orientable ±20°, 37° orientable ±20°: système optique composé d'une série de sources lumineuses orientables équidistantes de 50 mm les unes des autres. Équipé d'un système de blocage avec goujon. La lentille TIR en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité, 13°x65° orientable ±20°: système optique composé d'une série de sources lumineuses orientables équidistantes de 50 mm les unes des autres. Équipé d'un système de blocage avec goujon. La lentille TIR elliptique en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité, diffuse orientable ±20°: système optique composé d'une série de sources lumineuses orientables. Équipé d'un système de blocage avec goujon. La lentille TIR en PMMA garantit une haute qualité de l'émission lumineuse et un grand confort visuel Matériau corps: corps en aluminium Anticorodal EN AW 6060 T5 à faible teneur en cuivre pour une excellente dissipation thermique, obtenu à partir d'un profilé extrudé puis soumis à un traitement de coloration électrolytique noir profond (compris entre 10 et 15 microns) pour une excellente résistance à la corrosion. Embouts en technopolymère peints en noir (Ral 9005 mat) à liquide pour une plus grande résistance à la corrosion et aux agents atmosphériques Finitions: finition en aluminium anodisé noir obtenue par électrocoloration pour une meilleure dissipation thermique du produit et une plus grande résistance du matériau à la corrosion Matériau visière: verre extra-clair trempé transparent de 10 mm d'épaisseur à haute transmittance avec sérigraphie vitrifiée grise (RAL 7015) pour assurer une uniformité chromatique de la lumière et une excellente résistance aux rayures et aux chocs (version avec optiques), verre extra-clair trempé et dépoli à l’acide de 10 mm d'épaisseur avec sérigraphie vitrifiée grise (RAL 7015) résistant aux chocs et aux rayures et à haute transmittance qui élimine les altérations chromatiques (version diffusante) Joints: Les joints en EPDM peroxyde noir garantissent une résistance maximale aux rayons UV dans le temps Installation: Version DMX+RDM : équipé d'un connecteur femelle IP68 5 pôles pour l'alimentation et d'un connecteur femelle IP68 4 pôles pour le signal DMX+RDM boîtier d’alimentation intégré Gestion: DMX512+RDM Indice de protection: IP65, IP67, IP69 Indice de résistance: IK10 Connexion entrée-sortie et câblage simplifié grâce à des connecteurs rapides conçus pour le branchement des profilés les uns après les autres version avec gestion Casambi, contrôlable via l'application Casambi, disponible sur demande Température de fonctionnement: -20°C — +45°C Température maximale appareil: 40°C (AT 25°C) Essai au fil incandescent: 650° Sécurité photobiologique: conforme à la CEI/TR 62778:2014 Classe d'isolement: classe II Poids: 10500 g Dimensions: 1279x121x121 mm Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015 Accessoires: WCCA12A0T Boîtier d’encastrement, WFA0001 Câble d'interconnexion 1,5 m 3 pôles, WFA01 Connecteur mâle 4 pôles, WFA0105 Câble d'interconnexion 5 m 3 pôles, WFA0201 Câble d'interconnexion 1,5 m 5 pôles, WFA0205 Câble d'interconnexion 5 m 5 pôles, WFA05 Connecteur mâle 5 pôles testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorption Copié

Montage	à encastrer ( sol )
Nombre et type de LED	24 power LED multicolor High Intensity entraxe 50 mm, 60000h L80 B10 (AT 25°C)
Couleur LED	RGBW

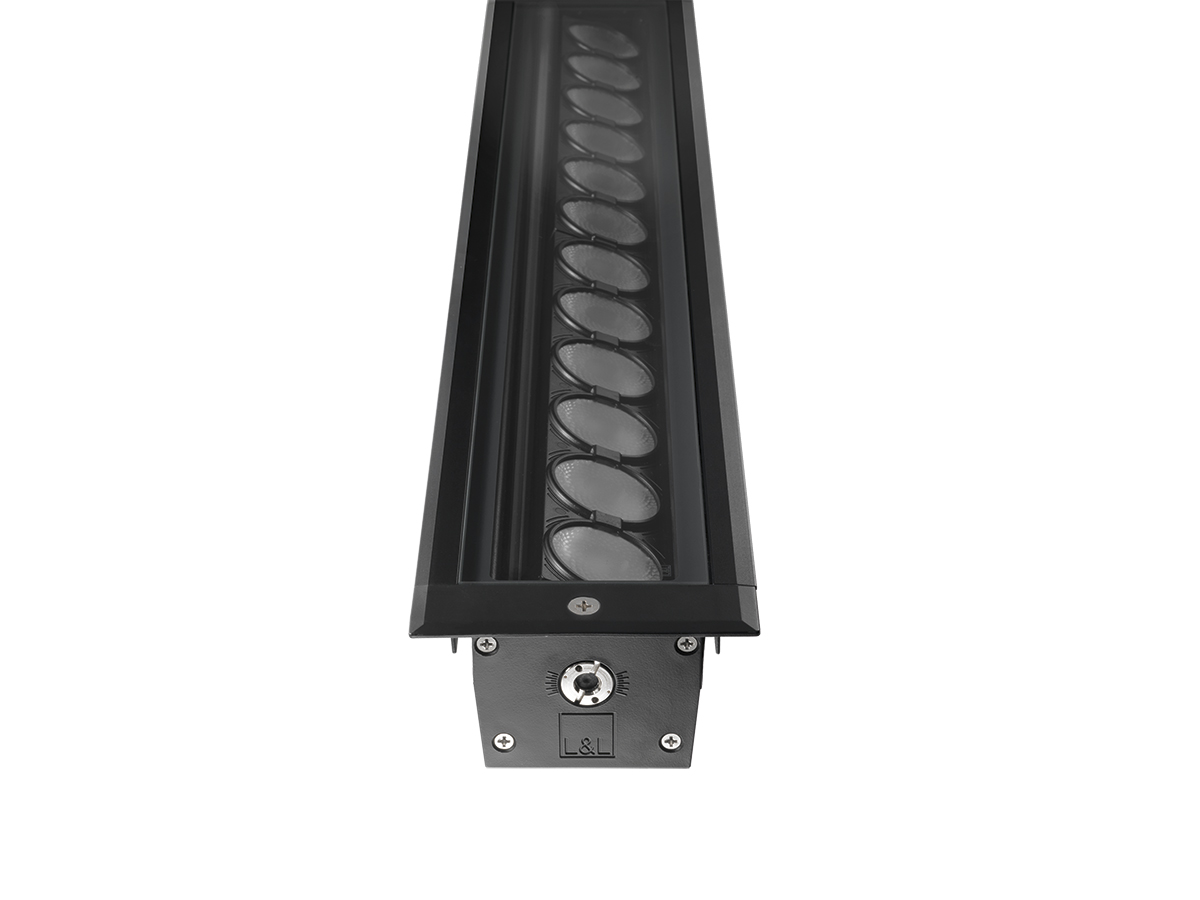

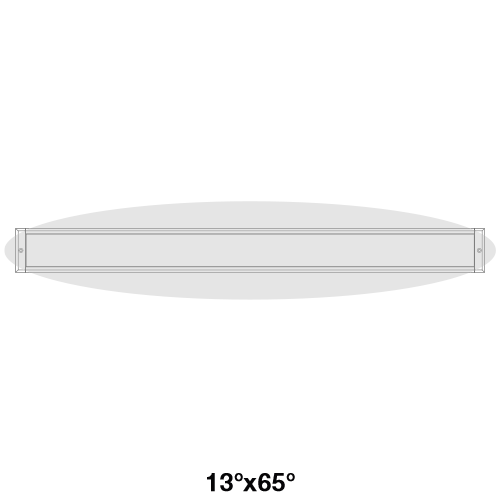

Optiques	15° orientable ±20°, 25° orientable ±20°, 37° orientable ±20°, 13°x65° orientable ±20°, diffuse orientable ±20°
Matériau corps	corps en aluminium anticorodal anodisé noir, embouts en technopolymère
Matériau visière	verre extra-clair trempé transparent et sérigraphié gris (version avec optiques), verre extra-clair trempé dépoli à l’acide et sérigraphié gris (version diffusante)
Finitions	anodisé noir
Boîtier d’alimentation	boîtier d’alimentation intégré
Gestion	DMX512+RDM
Indice de protection	IP65, IP67, IP69
Indice de résistance	IK10

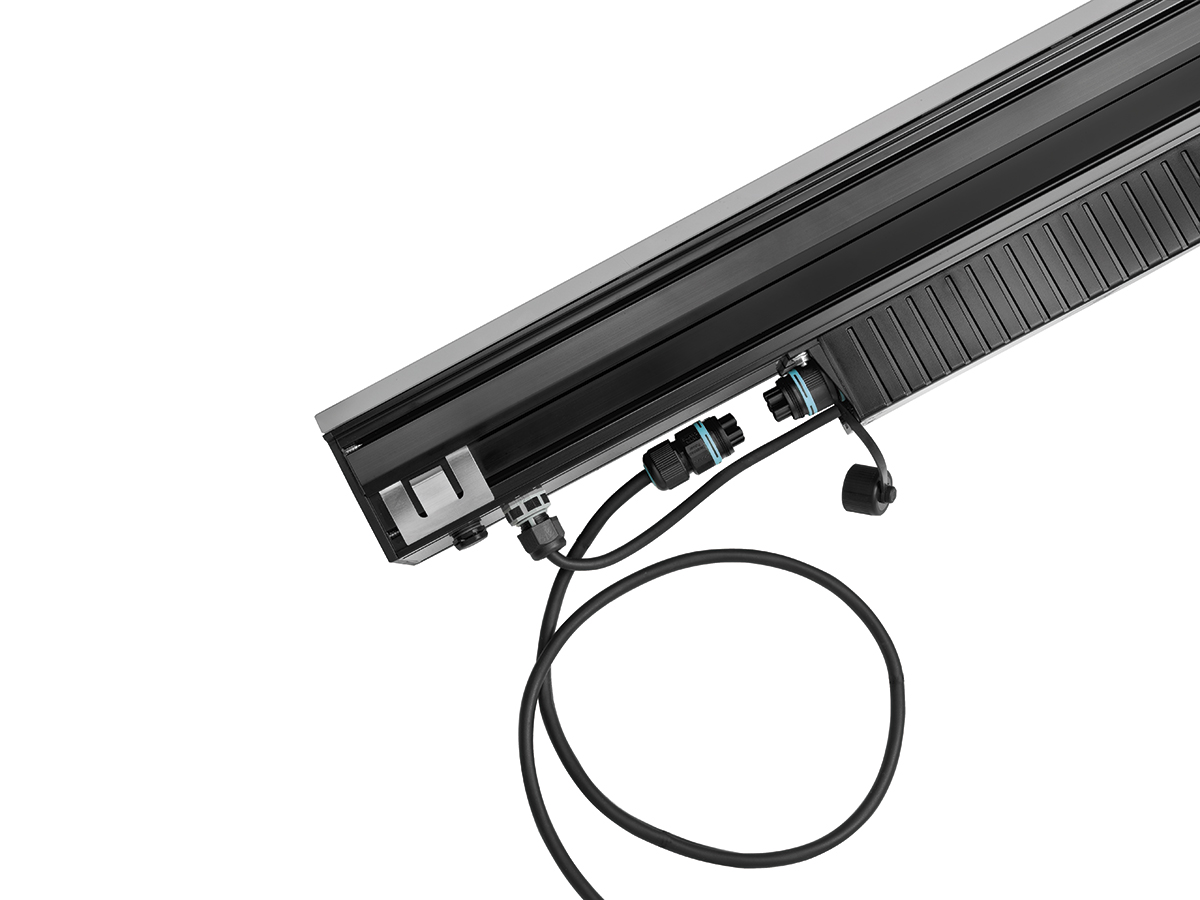

Caractéristiques	Connexion entrée-sortie et câblage simplifié grâce à des connecteurs rapides conçus pour le branchement des profilés les uns après les autres
Remarques	version avec gestion Casambi, contrôlable via l'application Casambi, disponible sur demande
État	Disponible

Tout lire

Fermer

Téléchargement

Voir tous les téléchargements

Galerie

Accessoires et alimentation

Accessoires (7)

Boîtiers d’encastrement

WCCA12A0T

Boîtier d’encastrement

Matériel pour câblage

WFA0001 Câble d'interconnexion 1,5 m 3 pôles pour signal DMX	WFA01 Connecteur mâle 4 pôles pour connexion entrée/sortie IP68
WFA0105 Câble d'interconnexion 5 m 3 pôles pour signal DMX	WFA0201 Câble d'interconnexion 1,5 m 5 pôles
WFA0205 Câble d'interconnexion 5 m 5 pôles	WFA05 Connecteur mâle 5 pôles pour connexion entrée/sortie IP68

Boîtiers d’alimentation (0)

Boîtiers d’alimentation non prévus

Électronique de pilotage (0)

Contrôleurs non prévus

Entrée de commande (5)

DMX01

DMX Controller

Entrée	230Vac
Sortie	DMX512 bus
Dimensions	79x92x43 mm, 120 g

ECCTS5241DM20

Récepteur / Convertisseur RF/DMX

à commander en plus du boîtier d’alimentation
à combiner avec ECCTR1244CV20

Entrée	12-24 Vdc
Sortie	DMX512 bus
Indice de protection	IP20
Dimensions	55x55x21 mm 70 g
Trou d'encastrement	Ø55 mm

ECPNL2301DM20

Touch-screen device

Boîtier d’encastrement non inclus obligatoire

Entrée	115-230 Vac 50-60Hz
Sortie	DMX512 bus, WiFi, RF
Indice de protection	IP20
Dimensions	178x33x48 mm 230 g
Contrôle	touch RGBW

TOUCH02L1

Touch-screen device mono zone

Boîtier d’encastrement non inclus obligatoire WC0302

Entrée	100—240Vac
Sortie	DMX512 bus, WiFi, RF
Indice de protection	IP20
Dimensions	86x86x36 mm 225 g
Contrôle	Touch RGBW

TOUCH03L1

Touch-screen device 4 zones avec mémoires

Boîtier d’encastrement non inclus obligatoire WC0302

Entrée	100—240Vac
Sortie	DMX512 bus, WiFi, RF
Indice de protection	IP20
Dimensions	86x86x36 mm 225 g
Contrôle	touch RGBW
