Colorado 1.0

Profilés linéaires d’extérieur

profilé linéaire d’extérieur - 41W 230Vac - 679 mm

Créer code

Personnaliser ce produit

Ce produit peut être personnalisé grâce à une production interne flexible. Nous vous proposons ci-contre des versions spéciales possibles, mais si vous avez des demandes différentes, nous pouvons les évaluer ensemble.

Personnalisations possibles:

Longueur 381 mm

Données techniques

Imprimer les données techniques

kg 2000 - kN 20
kg 5,6
IP65
IP67
IP69
IK10
DALI-2
0/1-10V

Installation	profilé linéaire d’extérieur
Puissance absorbée	41W
Alimentation	230Vac
Flux de la source	4950 lm (3000K)
Flux sortant du luminaire	3643 lm (3000K, 12°)
Description	Colorado 1.0 profilé linéaire d’extérieur; carrossable jusqu'à 2000 kg; à encastrer ( sol ); Puissance absorbée: 41W; Alimentation: 230Vac; Flux de la source: 4950 lm (3000K); Flux sortant du luminaire: 3643 lm (3000K, 12°); 18 high-power LED entraxe 33,3 mm, 2 step MacAdam, 60000h L80 B10 (AT 25°C) 2200K: 3 step MacAdam, 60000h L80 B10 (AT 25°C); Couleur LED: 2200K, 2700K, 3000K, 4000K; Optiques: 12° orientable ±20°, 30° orientable ±20°, 45° orientable ±20°, 76° orientable ±20°: système optique composé d'une série de sources lumineuses orientables équidistantes de 20,83 mm les unes des autres. Équipé d'un système de blocage avec goujon. La lentille TIR en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité, 15°x50° orientable ±20°: système optique composé d'une série de sources lumineuses orientables équidistantes de 20,83 mm les unes des autres. Équipé d'un système de blocage avec goujon. La lentille TIR elliptique en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité, diffuse orientable ±20°: système optique composé d'une série de sources lumineuses orientables. Équipé d'un système de blocage avec goujon. La lentille TIR en PMMA garantit une haute qualité de l'émission lumineuse et un grand confort visuel; IRC Indice de Rendu des Couleurs: 80; Matériau corps: corps en aluminium Anticorodal EN AW 6060 T5 à faible teneur en cuivre pour une excellente dissipation thermique, obtenu à partir d'un profilé extrudé puis soumis à un traitement de coloration électrolytique noir profond (compris entre 10 et 15 microns) pour une excellente résistance à la corrosion. Embouts en technopolymère peints en noir (Ral 9005 mat) à liquide pour une plus grande résistance à la corrosion et aux agents atmosphériques; Finitions: finition en aluminium anodisé noir obtenue par électrocoloration pour une meilleure dissipation thermique du produit et une plus grande résistance du matériau à la corrosion; Matériau visière: verre extra-clair trempé et dépoli à l’acide de 10 mm d'épaisseur avec sérigraphie vitrifiée grise (RAL 7015) résistant aux chocs et aux rayures et à haute transmittance qui élimine les altérations chromatiques (version diffusante), verre extra-clair trempé transparent de 10 mm d'épaisseur à haute transmittance avec sérigraphie vitrifiée grise (RAL 7015) pour assurer une uniformité chromatique de la lumière et une excellente résistance aux rayures et aux chocs; Joints: Les joints en EPDM peroxyde noir garantissent une résistance maximale aux rayons UV dans le temps; Installation: Version on/off : équipé d'un connecteur IP68 4 voies pour l'alimentation. Version dimmable : équipée d'un connecteur IP68 4 voies pour l'alimentation et d'un connecteur IP68 5 voies pour le signal DALI et 0/1-10V; boîtier d’alimentation intégré; Gestion: ON/OFF, 0/1-10V, DALI-2; Indice de protection: IP65, IP67, IP69; Indice de résistance: IK10; accessoires optiques grille nid d'abeille et visière anti-éblouissement intégrés dans le corps d'éclairage et orientables avec l'optique. Connexion entrée-sortie et câblage simplifié grâce à des connecteurs rapides conçus pour le branchement des profilés les uns après les autres; version avec gestion Casambi, contrôlable via l'application Casambi, disponible sur demande; Systèmes de protection: PID (Protective Impedance Device) protège les appareils d'éclairage contre les phénomènes de nature électrique externes à l'installation, tels que des accumulations de charges électrostatiques ou phénomènes d'impulsion, provenant de la ligne électrique. En général, des événements à faible densité énergétique; Température de fonctionnement: -20°C — +45°C; Température maximale appareil: 40°C (AT 25°C); Essai au fil incandescent: 650°; Sécurité photobiologique: conforme à la CEI/TR 62778:2014; Classe d'isolement: classe II; Poids: 5600 g; Dimensions: 679x121x121 mm; Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015; Accessoires: visière anti-éblouissement, grille nid d'abeille, WCCA10A0T Boîtier d’encastrement, WFA0005 Câble d'interconnexion 5 m 4 pôles, WFA01 Connecteur mâle 4 pôles, WFA0101 Câble d'interconnexion 1,5 m 4 pôles, WFA0201 Câble d'interconnexion 1,5 m 5 pôles, WFA0205 Câble d'interconnexion 5 m 5 pôles, WFA05 Connecteur mâle 5 pôles; testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorptionColorado 1.0 profilé linéaire d’extérieur carrossable jusqu'à 2000 kg à encastrer ( sol ) Puissance absorbée: 41W Alimentation: 230Vac Flux de la source: 4950 lm (3000K) Flux sortant du luminaire: 3643 lm (3000K, 12°) 18 high-power LED entraxe 33,3 mm, 2 step MacAdam, 60000h L80 B10 (AT 25°C) 2200K: 3 step MacAdam, 60000h L80 B10 (AT 25°C) Couleur LED: 2200K, 2700K, 3000K, 4000K Optiques: 12° orientable ±20°, 30° orientable ±20°, 45° orientable ±20°, 76° orientable ±20°: système optique composé d'une série de sources lumineuses orientables équidistantes de 20,83 mm les unes des autres. Équipé d'un système de blocage avec goujon. La lentille TIR en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité, 15°x50° orientable ±20°: système optique composé d'une série de sources lumineuses orientables équidistantes de 20,83 mm les unes des autres. Équipé d'un système de blocage avec goujon. La lentille TIR elliptique en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité, diffuse orientable ±20°: système optique composé d'une série de sources lumineuses orientables. Équipé d'un système de blocage avec goujon. La lentille TIR en PMMA garantit une haute qualité de l'émission lumineuse et un grand confort visuel IRC Indice de Rendu des Couleurs: 80 Matériau corps: corps en aluminium Anticorodal EN AW 6060 T5 à faible teneur en cuivre pour une excellente dissipation thermique, obtenu à partir d'un profilé extrudé puis soumis à un traitement de coloration électrolytique noir profond (compris entre 10 et 15 microns) pour une excellente résistance à la corrosion. Embouts en technopolymère peints en noir (Ral 9005 mat) à liquide pour une plus grande résistance à la corrosion et aux agents atmosphériques Finitions: finition en aluminium anodisé noir obtenue par électrocoloration pour une meilleure dissipation thermique du produit et une plus grande résistance du matériau à la corrosion Matériau visière: verre extra-clair trempé et dépoli à l’acide de 10 mm d'épaisseur avec sérigraphie vitrifiée grise (RAL 7015) résistant aux chocs et aux rayures et à haute transmittance qui élimine les altérations chromatiques (version diffusante), verre extra-clair trempé transparent de 10 mm d'épaisseur à haute transmittance avec sérigraphie vitrifiée grise (RAL 7015) pour assurer une uniformité chromatique de la lumière et une excellente résistance aux rayures et aux chocs Joints: Les joints en EPDM peroxyde noir garantissent une résistance maximale aux rayons UV dans le temps Installation: Version on/off : équipé d'un connecteur IP68 4 voies pour l'alimentation. Version dimmable : équipée d'un connecteur IP68 4 voies pour l'alimentation et d'un connecteur IP68 5 voies pour le signal DALI et 0/1-10V boîtier d’alimentation intégré Gestion: ON/OFF, 0/1-10V, DALI-2 Indice de protection: IP65, IP67, IP69 Indice de résistance: IK10 accessoires optiques grille nid d'abeille et visière anti-éblouissement intégrés dans le corps d'éclairage et orientables avec l'optique. Connexion entrée-sortie et câblage simplifié grâce à des connecteurs rapides conçus pour le branchement des profilés les uns après les autres version avec gestion Casambi, contrôlable via l'application Casambi, disponible sur demande Systèmes de protection: PID (Protective Impedance Device) protège les appareils d'éclairage contre les phénomènes de nature électrique externes à l'installation, tels que des accumulations de charges électrostatiques ou phénomènes d'impulsion, provenant de la ligne électrique. En général, des événements à faible densité énergétique Température de fonctionnement: -20°C — +45°C Température maximale appareil: 40°C (AT 25°C) Essai au fil incandescent: 650° Sécurité photobiologique: conforme à la CEI/TR 62778:2014 Classe d'isolement: classe II Poids: 5600 g Dimensions: 679x121x121 mm Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015 Accessoires: visière anti-éblouissement, grille nid d'abeille, WCCA10A0T Boîtier d’encastrement, WFA0005 Câble d'interconnexion 5 m 4 pôles, WFA01 Connecteur mâle 4 pôles, WFA0101 Câble d'interconnexion 1,5 m 4 pôles, WFA0201 Câble d'interconnexion 1,5 m 5 pôles, WFA0205 Câble d'interconnexion 5 m 5 pôles, WFA05 Connecteur mâle 5 pôles testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorption Copié

Montage	à encastrer ( sol )
Nombre et type de LED	18 high-power LED entraxe 33,3 mm, 2 step MacAdam, 60000h L80 B10 (AT 25°C) 2200K: 3 step MacAdam, 60000h L80 B10 (AT 25°C)
Couleur LED	2200K, 2700K, 3000K, 4000K
Optiques	12° orientable ±20°, 30° orientable ±20°, 45° orientable ±20°, 76° orientable ±20°, 15°x50° orientable ±20°, diffuse orientable ±20°
IRC Indice de Rendu des Couleurs	80
Matériau corps	corps en aluminium anticorodal anodisé noir, embouts en technopolymère
Matériau visière	verre extra-clair trempé dépoli à l’acide et sérigraphié gris (version diffusante), verre extra-clair trempé transparent et sérigraphié gris
Finitions	anodisé noir
Boîtier d’alimentation	boîtier d’alimentation intégré
Gestion	ON/OFF, 0/1-10V, DALI-2
Indice de protection	IP65, IP67, IP69
Indice de résistance	IK10

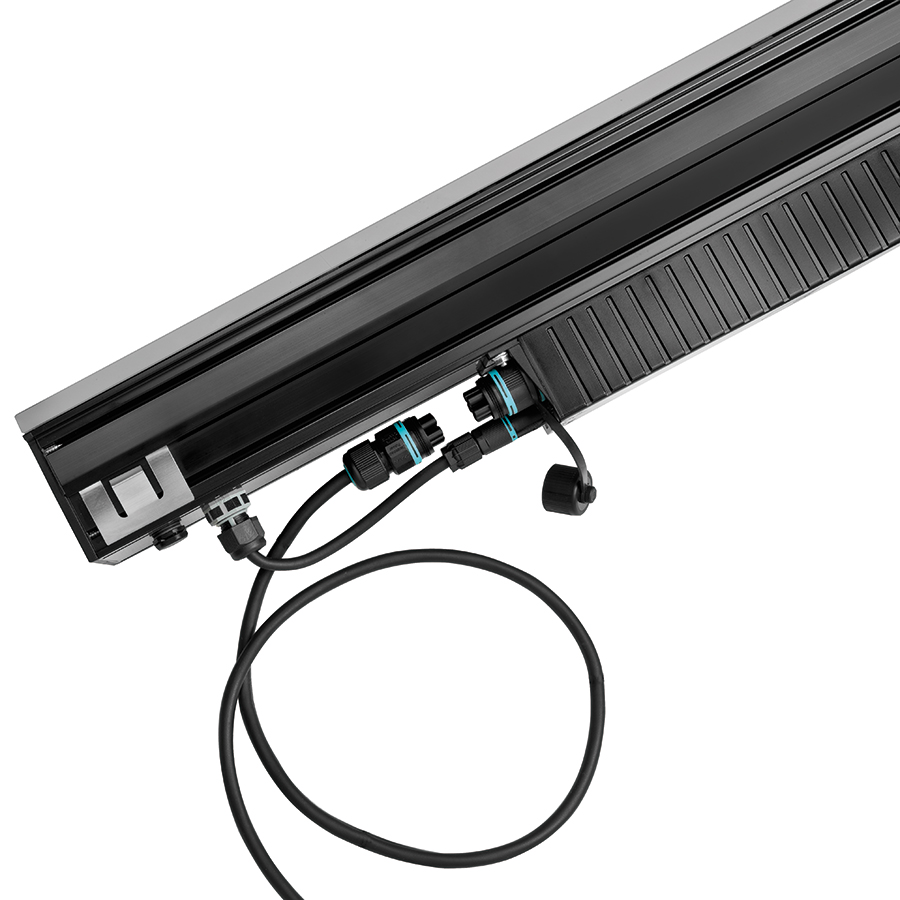

Caractéristiques	accessoires optiques grille nid d'abeille et visière anti-éblouissement intégrés dans le corps d'éclairage et orientables avec l'optique. Connexion entrée-sortie et câblage simplifié grâce à des connecteurs rapides conçus pour le branchement des profilés les uns après les autres
Remarques	version avec gestion Casambi, contrôlable via l'application Casambi, disponible sur demande
État	Disponible

Tout lire

Fermer

Téléchargement

Voir tous les téléchargements

Galerie

Accessoires et alimentation

Accessoires (9)

Boîtiers d’encastrement

WCCA10A0T

Boîtier d’encastrement

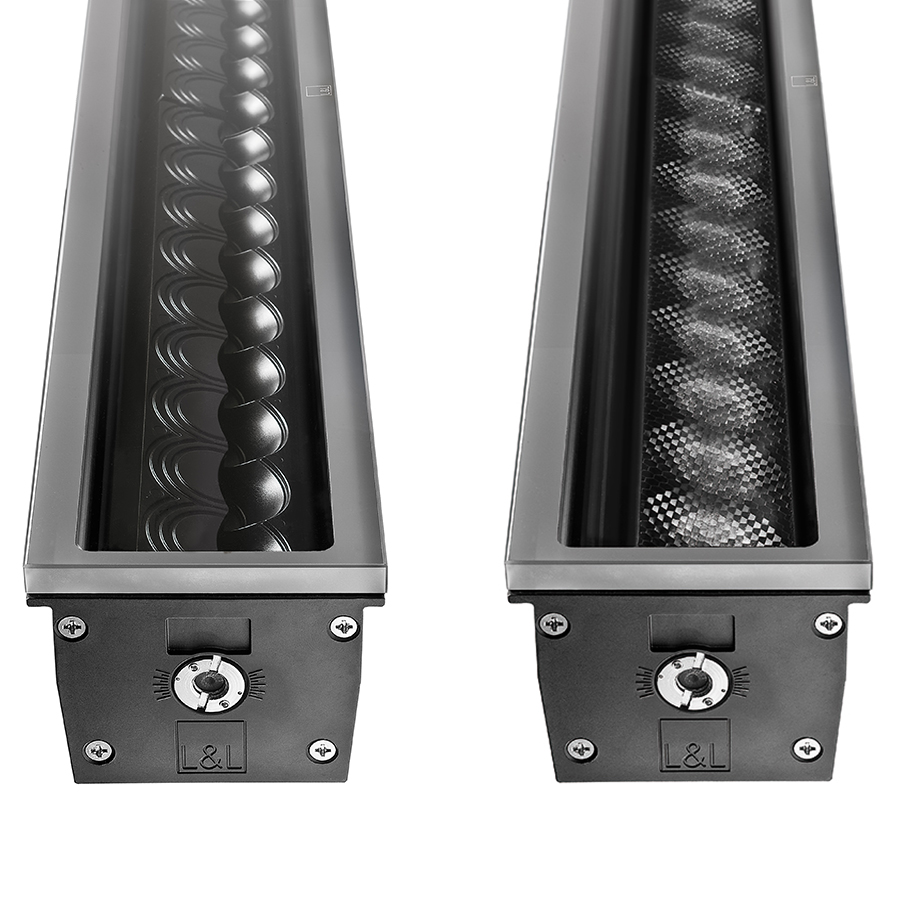

Grilles nid d'abeille

Ajouter l’accessoire optique dans Créer code

grille nid d'abeille

intégré dans le corps d’éclairage

Applicable sur toutes les optiques, à l'exception de l'optique diffuse

Visières anti-éblouissement

Ajouter l’accessoire optique dans Créer code

visière anti-éblouissement

intégré dans le corps d’éclairage

Applicable sur toutes les optiques, à l'exception de l'optique diffuse

Matériel pour câblage

WFA0005 Câble d'interconnexion 5 m 4 pôles pour version DALI ou 0/1-10V	WFA01 Connecteur mâle 4 pôles pour connexion entrée/sortie IP68
WFA0101 Câble d'interconnexion 1,5 m 4 pôles pour version 0/1-10V, DALI	WFA0201 Câble d'interconnexion 1,5 m 5 pôles
WFA0205 Câble d'interconnexion 5 m 5 pôles	WFA05 Connecteur mâle 5 pôles pour connexion entrée/sortie IP68

Boîtiers d’alimentation (0)

Boîtiers d’alimentation non prévus

Électronique de pilotage (0)

Contrôleurs non prévus

Entrée de commande (0)

Entrées de commande non prévues
