Pivot 2.0

Proyectores para exterior

proyector para exterior - 10W / 14W - 24Vdc - Ø60x96 mm

focal fijo
óptica 13°x68° orientable a 360° mediante imán incluído
zoom óptico manual regulable mediante imán incluído

Personaliza este producto

Gracias a una producción interna flexible, es posible personalizar este producto. Aquí al lado te sugerimos posibles versiones especiales, pero si tienes exigencias diferentes podemos tratarlas juntos.

Posibles personalizaciones:

Acabados RAL
Color LED de 2200K

Datos técnicos

Impresión datos técnicos

kg 0,64
IP66
IK08

Instalación	proyector para exterior
Potencia absorbida	10W, 14W
Alimentación	24Vdc
Flujo fuente	1173 lm (3000K, 14W, CRI >90), 1397 lm (3000K, 14W, CRI 80), 1397 lm (3000K, 14W, IRC 80), 821 lm (3000K, 10W, CRI >90), 978 lm (3000K, 10W, CRI 80), 978 lm (3000K, 10W, IRC 80)
Flujo emitido	1064 lm (3000K, 25°, 14W, CRI 80), 1064 lm (3000K, 25°, 14W, IRC 80), 676 lm (3000K, 25°, 10W, CRI >90), 835 lm (3000K, 25°, 10W, CRI 80), 835 lm (3000K, 25°, 10W, IRC 80), 862 lm (3000K, 25°, 14W, CRI >90)
Ficha de condiciones	Pivot 2.0 proyector para exterior; en superficie (techo, pared, suelo, piqueta), en superficie (techo, pared, suelo); Potencia absorbida: 10W, 14W; Alimentación: 24Vdc; Flujo fuente: 1173 lm (3000K, 14W, CRI >90), 1397 lm (3000K, 14W, CRI 80), 1397 lm (3000K, 14W, IRC 80), 821 lm (3000K, 10W, CRI >90), 978 lm (3000K, 10W, CRI 80), 978 lm (3000K, 10W, IRC 80); Flujo emitido: 1064 lm (3000K, 25°, 14W, CRI 80), 1064 lm (3000K, 25°, 14W, IRC 80), 676 lm (3000K, 25°, 10W, CRI >90), 835 lm (3000K, 25°, 10W, CRI 80), 835 lm (3000K, 25°, 10W, IRC 80), 862 lm (3000K, 25°, 14W, CRI >90); 1 LED COB, 3 step MacAdam, 50000 h L95 B10 (Ta 25°C); Color LED: 2700K, 3000K, 4000K; Ópticas: 13°, 25°, 37°: sistema óptico compuesto por lente TIR de alta eficiencia, 13°, 25°, 37°, sharp 50°, focal ajustable 15°—43°, orientable 13°x68°, sharp 50°: sistema óptico SHARP compuesto por lente superficie-convexa para una extrema definición de la emisión luminosa, focal ajustable 15°—43°: sistema óptico compuesto por lente TIR de alto rendimiento en combinación con regulador zoom rotativo orientable mediante imán para una extrema flexibilidad en el manejo de la emisión luminosa, orientable 13°x68°: sistema óptico compuesto por lente TIR de alta eficiencia combinada con filtro técnico elíptico y de alta calidad e integrado por soporte magnético por orientación de la elipsis (patent pending); IRC Índice de Rendimiento Cromático: 80, >90; Material cuerpo: cuerpo realizado en aleación de aluminio ANTICORODAL EN AW 6082 de bajo contenido en cobre para una buena resistencia a la corrosión, elaborado completamente con torneado CNC; Acabados: acabado de color blanco extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1000h de niebla salina (RAL 9003), acabado de color antracita extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1000h de niebla salina, Acabado de color cor-ten extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1000h de niebla salina, acabado de color cobre extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1000h de niebla salina, acabado de color verde mineral extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1000h de niebla salina; Acabado RAL por encargo; Material pantalla: vidrio extraclaro transparente con serigrafía vitrificada de 3 mm de espesor a alta transmitancia para garantizar uniformidad cromática de la luz y templado para una óptima resistencia a los arañazos y a los golpes; Juntas: Las juntas de goma de nitrilo NBR mantienen inalterado el grado IP del aparato, lo que garantiza la resistencia a lo largo del tiempo; alimentador no incluido; incluido cable de neopreno de 1,50/5/10/15/20 m H05RN-F 2x0,35/0,75 Ø6,3 mm; Nivel de protección: IP66; Nivel de resistencia: IK08; zoom óptico manual regulable mediante imán; Sistemas de protección: IPS (Intelligent Protection System) protege los aparatos iluminados de infiltraciones de agua que puedan verificarse en caso de errores en las juntas entre los cables de las aplicaciones de exteriores o inmersión. Esta novedad está patentada por L&L garantiza, además, protección eléctrica contra inversiones de polaridad, hotpluge sobrecargas que puedan verificarse en caso de fallo de la instalación eléctrica; Temperatura de funcionamiento: -20°C — +45°C; Prueba con hilo incandescente: 960°; Seguridad fotobiológica: seguridad fotobiológica: grupo de riesgo 1 según EN 62471:2006; Clase de aislamiento: clase III; Peso: 640 g; Dimensiones: Ø60x96 mm; Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015; Accesorios: rejilla panal de abeja, WB10015 Visera estándar - verde mineral, WB1001E Visera estándar - blanco, WB1001H Visera estándar - antracita, WB1001T Visera estándar - cor-ten, WB1001U Visera estándar - cobre, WB10025 Visera asimétrica - verde mineral, WB1002E Visera asimétrica - blanco, WB1002H Visera asimétrica - antracita, WB1002T Visera asimétrica - cor-ten, WB1002U Visera asimétrica - cobre, WE0201 Imán para óptica orientable y zoom óptico, WP0100 Piqueta para fijación en suelo; testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorciónPivot 2.0 proyector para exterior en superficie (techo, pared, suelo, piqueta), en superficie (techo, pared, suelo) Potencia absorbida: 10W, 14W Alimentación: 24Vdc Flujo fuente: 1173 lm (3000K, 14W, CRI >90), 1397 lm (3000K, 14W, CRI 80), 1397 lm (3000K, 14W, IRC 80), 821 lm (3000K, 10W, CRI >90), 978 lm (3000K, 10W, CRI 80), 978 lm (3000K, 10W, IRC 80) Flujo emitido: 1064 lm (3000K, 25°, 14W, CRI 80), 1064 lm (3000K, 25°, 14W, IRC 80), 676 lm (3000K, 25°, 10W, CRI >90), 835 lm (3000K, 25°, 10W, CRI 80), 835 lm (3000K, 25°, 10W, IRC 80), 862 lm (3000K, 25°, 14W, CRI >90) 1 LED COB, 3 step MacAdam, 50000 h L95 B10 (Ta 25°C) Color LED: 2700K, 3000K, 4000K Ópticas: 13°, 25°, 37°: sistema óptico compuesto por lente TIR de alta eficiencia, 13°, 25°, 37°, sharp 50°, focal ajustable 15°—43°, orientable 13°x68°, sharp 50°: sistema óptico SHARP compuesto por lente superficie-convexa para una extrema definición de la emisión luminosa, focal ajustable 15°—43°: sistema óptico compuesto por lente TIR de alto rendimiento en combinación con regulador zoom rotativo orientable mediante imán para una extrema flexibilidad en el manejo de la emisión luminosa, orientable 13°x68°: sistema óptico compuesto por lente TIR de alta eficiencia combinada con filtro técnico elíptico y de alta calidad e integrado por soporte magnético por orientación de la elipsis (patent pending) IRC Índice de Rendimiento Cromático: 80, >90 Material cuerpo: cuerpo realizado en aleación de aluminio ANTICORODAL EN AW 6082 de bajo contenido en cobre para una buena resistencia a la corrosión, elaborado completamente con torneado CNC Acabados: acabado de color blanco extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1000h de niebla salina (RAL 9003), acabado de color antracita extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1000h de niebla salina, Acabado de color cor-ten extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1000h de niebla salina, acabado de color cobre extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1000h de niebla salina, acabado de color verde mineral extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1000h de niebla salina Acabado RAL por encargo Material pantalla: vidrio extraclaro transparente con serigrafía vitrificada de 3 mm de espesor a alta transmitancia para garantizar uniformidad cromática de la luz y templado para una óptima resistencia a los arañazos y a los golpes Juntas: Las juntas de goma de nitrilo NBR mantienen inalterado el grado IP del aparato, lo que garantiza la resistencia a lo largo del tiempo alimentador no incluido incluido cable de neopreno de 1,50/5/10/15/20 m H05RN-F 2x0,35/0,75 Ø6,3 mm Nivel de protección: IP66 Nivel de resistencia: IK08 zoom óptico manual regulable mediante imán Sistemas de protección: IPS (Intelligent Protection System) protege los aparatos iluminados de infiltraciones de agua que puedan verificarse en caso de errores en las juntas entre los cables de las aplicaciones de exteriores o inmersión. Esta novedad está patentada por L&L garantiza, además, protección eléctrica contra inversiones de polaridad, hotpluge sobrecargas que puedan verificarse en caso de fallo de la instalación eléctrica Temperatura de funcionamiento: -20°C — +45°C Prueba con hilo incandescente: 960° Seguridad fotobiológica: seguridad fotobiológica: grupo de riesgo 1 según EN 62471:2006 Clase de aislamiento: clase III Peso: 640 g Dimensiones: Ø60x96 mm Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015 Accesorios: rejilla panal de abeja, WB10015 Visera estándar - verde mineral, WB1001E Visera estándar - blanco, WB1001H Visera estándar - antracita, WB1001T Visera estándar - cor-ten, WB1001U Visera estándar - cobre, WB10025 Visera asimétrica - verde mineral, WB1002E Visera asimétrica - blanco, WB1002H Visera asimétrica - antracita, WB1002T Visera asimétrica - cor-ten, WB1002U Visera asimétrica - cobre, WE0201 Imán para óptica orientable y zoom óptico, WP0100 Piqueta para fijación en suelo testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorción Copiato

Montaje	en superficie (techo, pared, suelo, piqueta), en superficie (techo, pared, suelo)
Número y tipo de LED	1 LED COB, 3 step MacAdam, 50000 h L95 B10 (Ta 25°C)
Color LED	2700K, 3000K, 4000K
Ópticas	13°, 25°, 37°, sharp 50°, focal ajustable 15°—43°, orientable 13°x68°
IRC Índice de Rendimiento Cromático	80, >90
Material cuerpo	cuerpo de aluminio anticorodal
Material pantalla	vidrio extraclaro templado transparente y serigrafiado
Acabados	blanco, antracita, cor-ten, cobre, verde mineral
Alimentador	alimentador no incluido
Cables de alimentación	incluido cable de neopreno de 1,50/5/10/15/20 m H05RN-F 2x0,35/0,75 Ø6,3 mm
Nivel de protección	IP66
Nivel de resistencia	IK08
Características	zoom óptico manual regulable mediante imán
Estado	Disponible

Lee todo

Cierra

Descarga

Mira todas las descargas

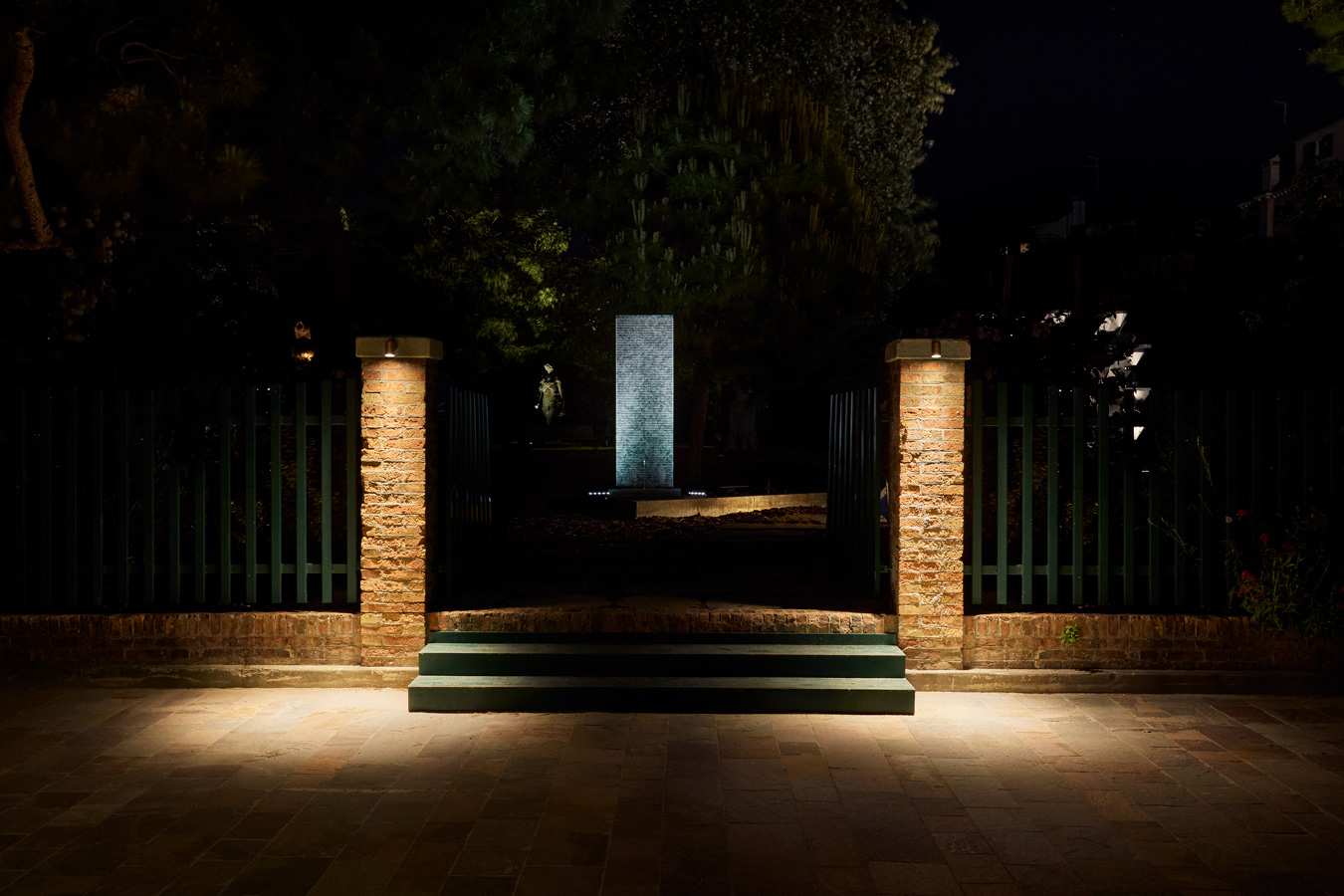

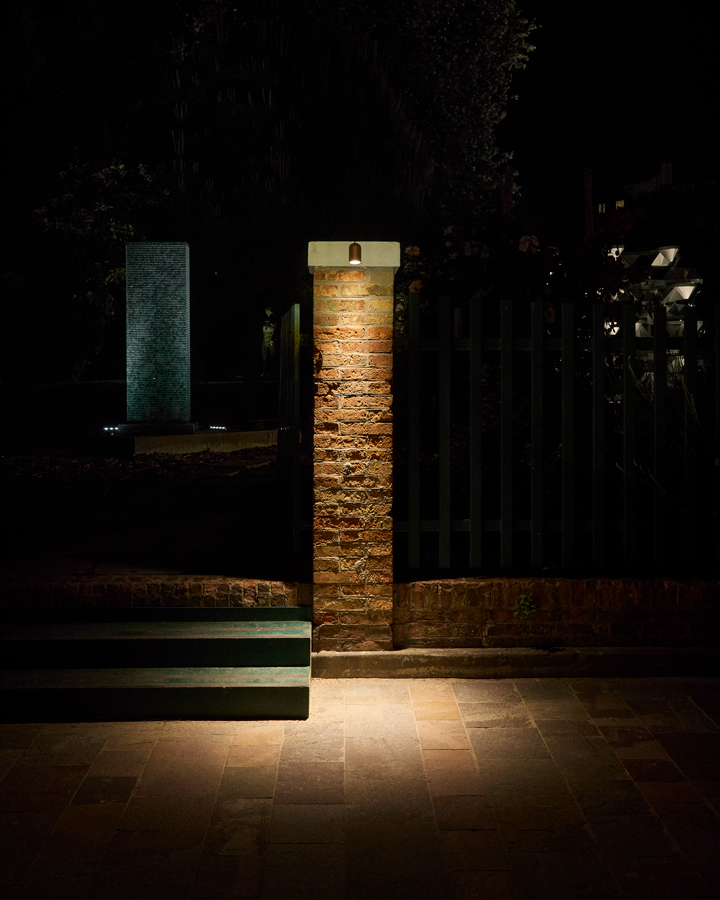

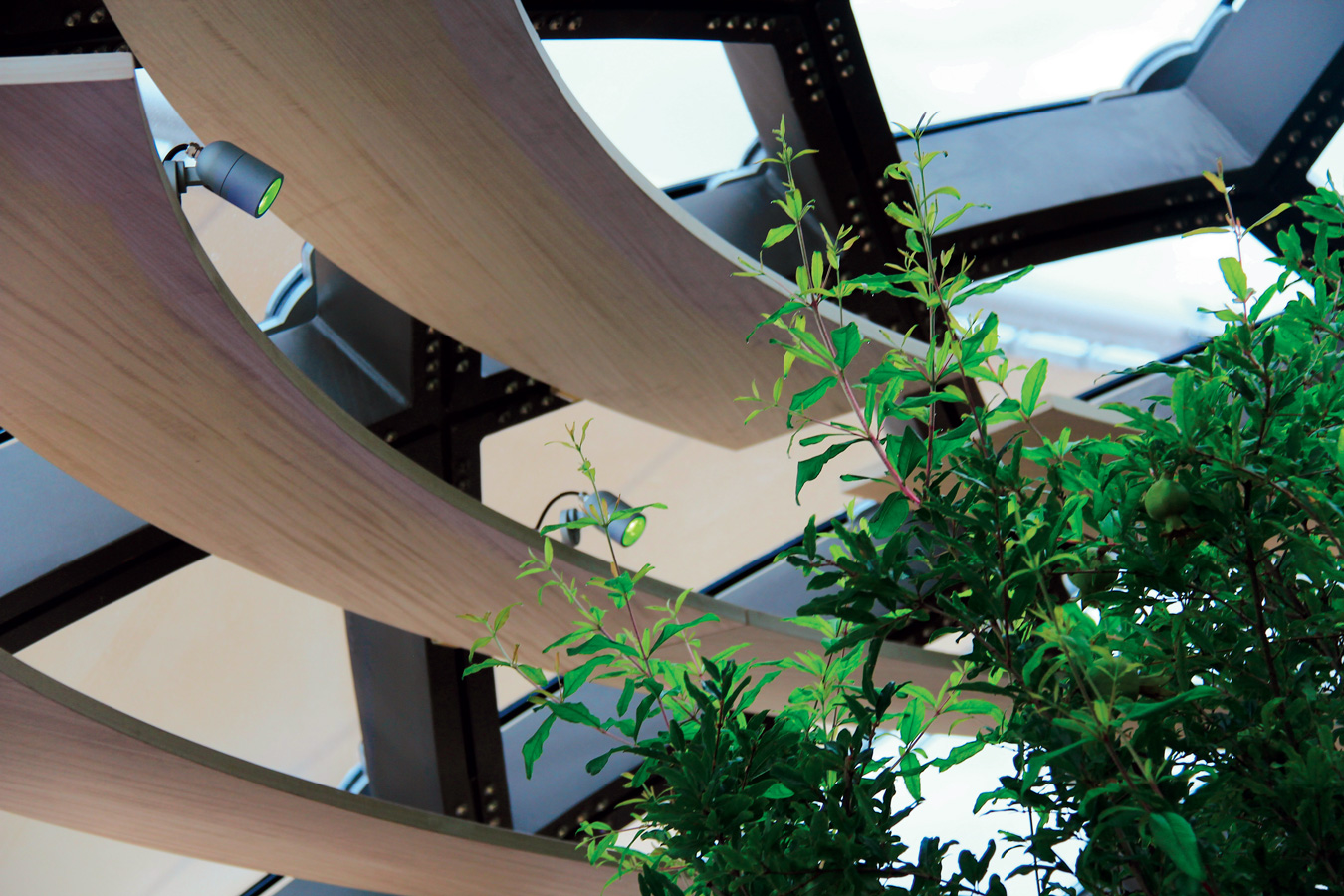

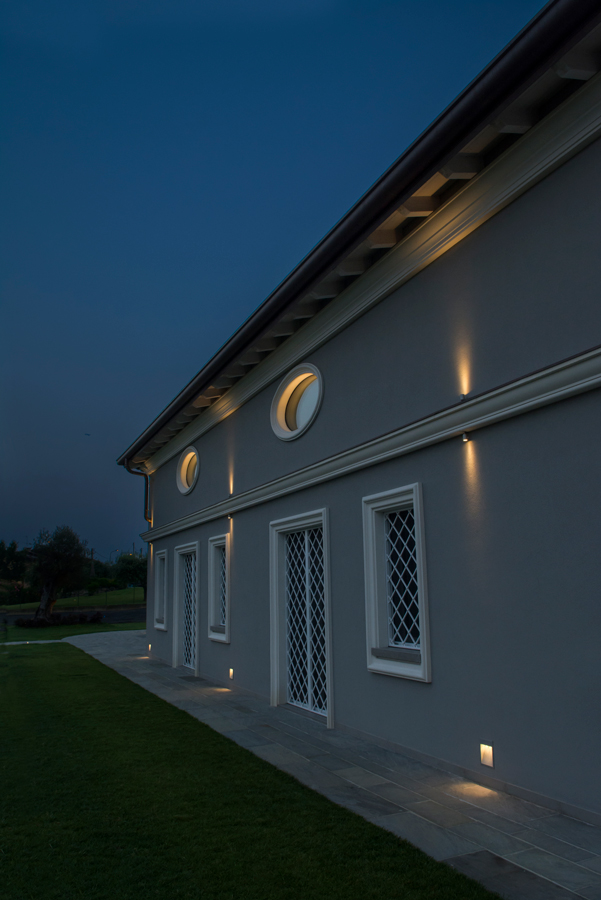

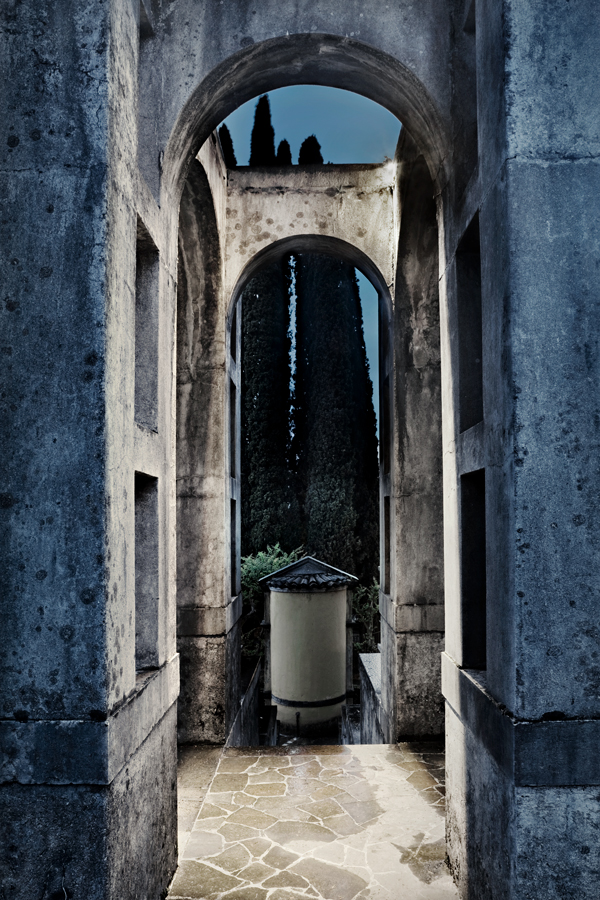

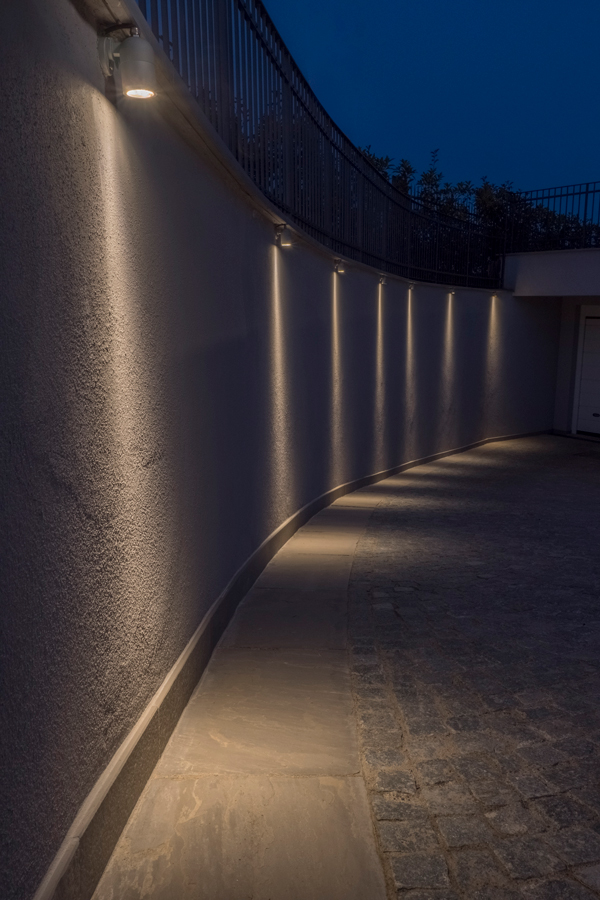

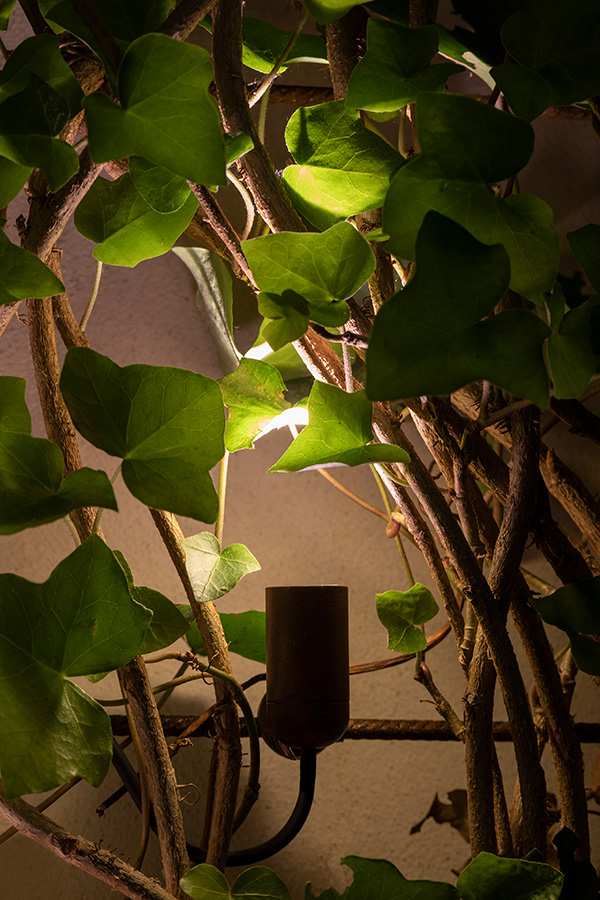

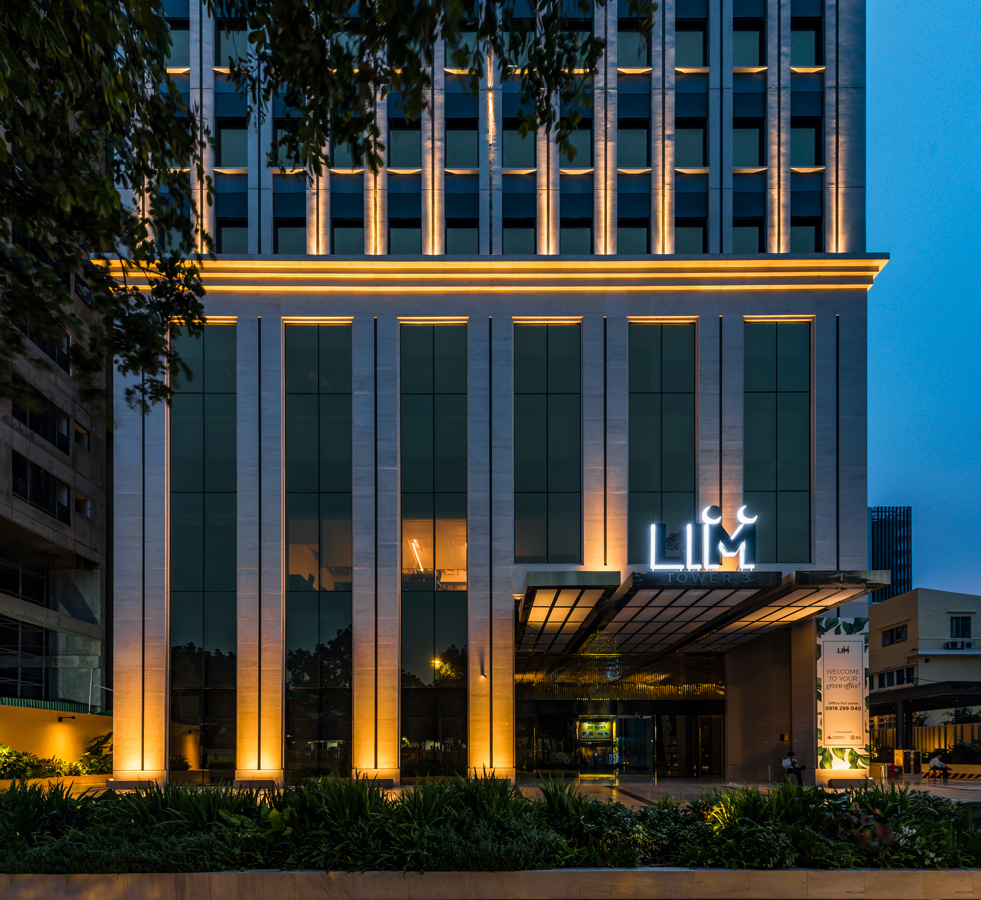

Galería

Accesorios y alimentadores

Accesorios (13)

Piquetas y pies

WP0100

Piqueta para fijación en suelo

Rejilla panal de abeja

Añade el accesorio óptico en el Genera Código

rejilla panal de abeja

integrado en el cuerpo iluminante

La rejilla de panal de abeja es aplicable a todas las ópticas con excepción de 50° sharp, 13°x68° y focal ajustable 15°—43°

Viseras

WB10015 Visera estándar - verde mineral	WB1001E Visera estándar - blanco
WB1001H Visera estándar - antracita	WB1001T Visera estándar - cor-ten
WB1001U Visera estándar - cobre	WB10025 Visera asimétrica - verde mineral
WB1002E Visera asimétrica - blanco	WB1002H Visera asimétrica - antracita
WB1002T Visera asimétrica - cor-ten	WB1002U Visera asimétrica - cobre

Recambios

WE0201

Imán para óptica orientable y zoom óptico

Cables

Elige el cable de alimentación en el Genera Código

Alimentadores (22)

ACUNI020T1

Alimentador de corriente ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 16W 250mA constante; máx. 13W 350mA constante; máx. 19W 400mA constante; máx. 20W 450mA constante; máx. 20W 500mA constante; máx. 20W 550mA constante; máx. 20W 600mA constante; máx. 20W 700mA constante; máx. 20W
Regulación	No regulable
IP alimentador	IP20

AD020DALIT1

Alimentador regulable con dimmer DALI

Output	24Vdc; 16W 250mA constante; máx. 12W 350mA constante; máx. 17W 400mA constante; máx. 19W 450mA constante; máx. 20W 500mA constante; máx. 20W 550mA constante; máx. 20W 600mA constante; máx. 20W 700mA constante; máx. 20W
Regulación	DALI
IP alimentador	IP20

AD032TLT1

Alimentador regulable con dimmer

Entrada	230Vac 50-60 Hz
Output	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA constante; máx. 17W 500mA constante; máx. 24W 550mA constante; máx. 25W 700mA constante; máx. 32W 750mA constante; máx. 32W
Regulación	PUSH, Corte de fase
IP alimentador	IP20

ADUNITC

Alimentador regulable con dimmer 1-10V+PUSH

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 11W 24Vdc; 20W 250mA constante; máx. 13W 300mA constante; máx. 16W 350mA constante; máx. 18W 400mA constante; máx. 21W 450mA constante; máx. 23W 500mA constante; máx. 25W 550mA constante; máx. 27W 600mA constante; máx. 30W 650mA constante; máx. 32W 700mA constante; máx. 32W 750mA constante; máx. 20W 800mA constante; máx. 20W 850mA constante; máx. 20W 900mA constante; máx. 20W
Regulación	0/1-10V, PUSH
IP alimentador	IP20

AV00002406020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Potencia	60W
Regulación	No regulable
IP alimentador	IP20

AV00002412020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 120W
Potencia	120W
Regulación	No regulable
IP alimentador	IP20

AV00002418020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 180W
Potencia	180W
Regulación	No regulable
IP alimentador	IP20

AV0D024V03066

Alimentador regulable con dimmer DALI 2

Entrada	230Vac 50-60 Hz
Output	24Vdc; 30W
Potencia	30W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V06066

Alimentador regulable con dimmer DALI 2

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Potencia	60W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V10066

Alimentador regulable con dimmer DALI 2

Entrada	230Vac 50-60 Hz
Output	24Vdc; 100W
Potencia	100W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V15066

Alimentador regulable con dimmer DALI 2

Entrada	230Vac 50-60 Hz
Output	24Vdc; 150W
Potencia	150W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V20066

Alimentador regulable con dimmer DALI 2

Entrada	230Vac 50-60 Hz
Output	24Vdc; 200W
Potencia	200W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V30066

Alimentador regulable con dimmer DALI 2

Entrada	230Vac 50-60 Hz
Output	24Vdc; 300W
Potencia	300W
Regulación	DALI-2
IP alimentador	IP66

AV24020IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W
Regulación	No regulable
IP alimentador	IP67

AV24040IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Regulación	No regulable
IP alimentador	IP67

AV24060IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Regulación	No regulable
IP alimentador	IP20

AV24060IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Regulación	No regulable
IP alimentador	IP67

AV24100IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 100W
Regulación	No regulable
IP alimentador	IP20

AV24150IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 150W
Potencia	150W
Regulación	No regulable
IP alimentador	IP20

AV24150IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Regulación	No regulable
IP alimentador	IP67

AV24240IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Regulación	No regulable
IP alimentador	IP67

AV24320IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Regulación	No regulable
IP alimentador	IP67

Electrónica de control (4)

ADV576DALIN1

Dimmer en baja tensión

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24-48Vdc
Output	Con entrada a 12 Vcc:; 12Vdc; 144W Con entrada a 24 Vcc:; 24Vdc; 288W Con entrada a 48 Vcc:; 48Vdc; 576W
Regulación	0/1-10V, PUSH, DALI, Potenziometro 10kΩ
IP alimentador	IP20

ARVUNID2-01

Universal sequencer - Mando 4 canales en baja tensión con salida en tensión constante

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24-48Vdc
Output	1 canal Con entrada a 12 Vcc:; 12Vdc; 60W Con entrada a 24 Vcc:; 24Vdc; 120W Con entrada a 48 Vcc:; 48Vdc; 240W 2 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W Con entrada a 48 Vcc:; 48Vdc; 480W 3 canales Con entrada a 12 Vcc:; 12Vdc; 180W Con entrada a 24 Vcc:; 24Vdc; 360W Con entrada a 48 Vcc:; 48Vdc; 720W 4 canales Con entrada a 12 Vcc:; 12Vdc; 192W Con entrada a 24 Vcc:; 24Vdc; 384W Con entrada a 48 Vcc:; 48Vdc; 768W
Regulación	0/1-10V, PUSH, DALI (DT6), ON/OFF, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentador	IP20

EC0CEN12445A20

Mando 4 canales en baja tensión con salida en tensión constante para CASAMBI

Blanco, blanco dinámico, RGB, RGBW, RGB+W
es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc 24Vdc
Output	1 canal Con entrada a 12 Vcc:; 12Vdc; 60W Con entrada a 24 Vcc:; 24Vdc; 120W 2 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W 3 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W 4 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W
Regulación	PUSH, Casambi
IP alimentador	IP20

EC0CEN1244DA20

Dimmer en baja tensión para CASAMBI

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc 24Vdc
Output	Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W
Regulación	PUSH, Casambi
IP alimentador	IP20

Input de comando (1)

EC0TIM12840020

Temporizador para CASAMBI

Entrada	12-48 Vdc
Nivel de protección	IP20
Dimensiones	45x58x25 mm, 40g
