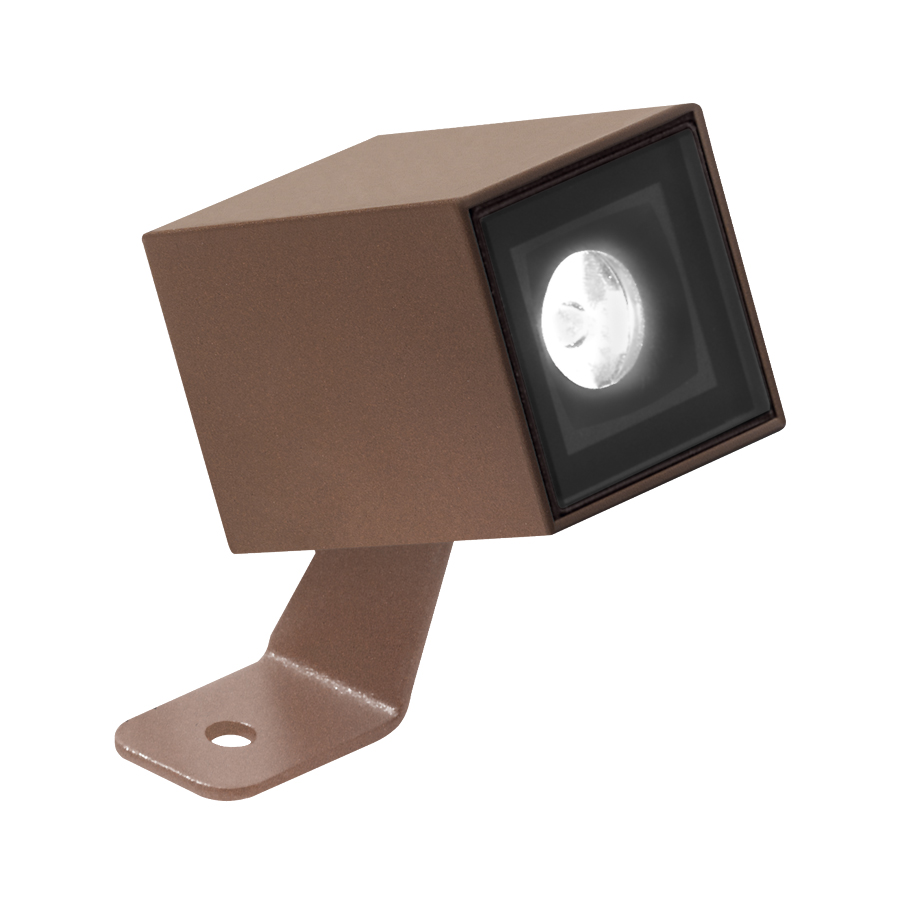

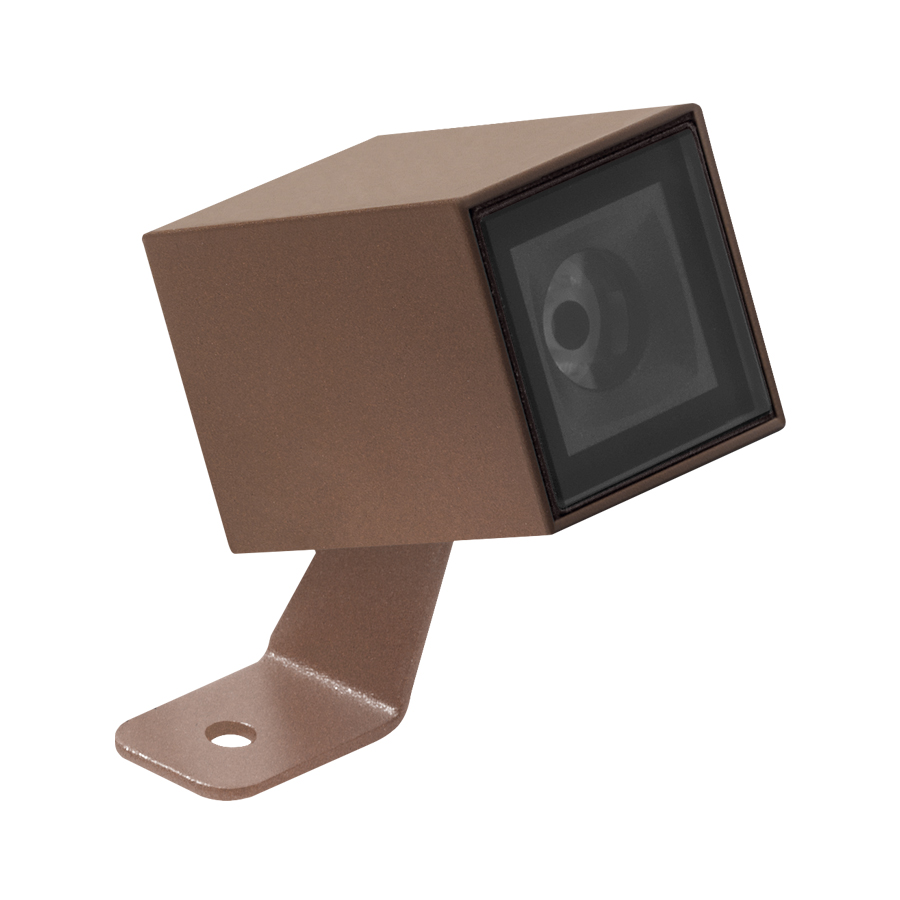

Reiko 1.0

Прожекторы для внешнего освещения

прожектор для уличного освещения - 2,5W / 3,5W 24Vdc - 35x35x50 мм

Создание кода

Технические данные

Распечатать технические данные

Обновлено в соответствии с RK1001000050LT

kg 0,250
IP66
IK06

Установка	прожектор для уличного освещения
Потребляемая мощность	3,5W
Питание	24Vdc
Восходящий поток	297 lm (3000K, 3,5W, CRI 80)
Общий световой поток прибора	182 lm (3000K, 21°, 3.5W, CRI 80)
Перечень технических характеристик	Reiko 1.0 код: RK1001000050LT прожектор для уличного освещения; на поверхности (потолок, стена, пол, колышек); Потребляемая мощность: 3,5W; Питание: 24Vdc; Восходящий поток: 297 lm (3000K, 3,5W, CRI 80); Общий световой поток прибора: 182 lm (3000K, 21°, 3.5W, CRI 80); 1 мощный свтодиод, 2 -шаговый MacAdam, 60000h L90 B10 (Тп 25°); Цвет светодиодов: 3000K; Оптики: 38°: oптическая система состоит из линзы TIR высокой эффективности в сочетании с высококачественным техническим фильтром; CRI Индекс цветопередачи: 80; Материал, из которго изготовлен корпус: корпус изготовлен из сплава отлитого под давлением алюминия EN AB 47100 с низким содержанием меди с целью создания максимальной антикоррозийной защиты. Кронштейн из нержавеющей стали AISI 316L галтованный и окрашенный; Отделка: отделка цвета кортен, полученная посредством нанесения на основу конверсионного нанокерамического покрытия, окрашенного впоследствии эпоксидной и полиэстровой красками для обеспечения коррозионной устойчивости превышающей 1500 часов в условиях соляной камеры. Краски соответствуют требованиям Qualicoat (автомобильный стандарт); Отделка RAL по запросу; Материал, из которого изготовлен рассеиватель: суперсветлое прозрачное стекло толщиной 4 мм с высоким коэффициентом пропускания света для обеспечения его хроматической равномерности и темперированное для обеспечения устойчивости против ударов и царапин, с нанесённым по краям узором серого цвета RAL 7015; блок питания не входит; в комплекте 1,50 м неопренового кабеля H05RN-F 2x0,75/0,75 Ø6,3 мм; Степень защиты: IP66; Степень прочности: IK06; управление Casambi и контроль освещения с помощью приложения Casambi посредством соответствующей электроники; Системы защиты: IPS (Intelligent Protection System) защищает осветительные приборы от попадания воды вследствие допуска ошибок при подсоединении кабелей к внешним и подводным установкам. Эта инновация, запатентованная компанией L&L гарантирует защиту прибора от перемены полярности, hotplug и перенапряжения, которые могут возникнуть вследствие возникновения неполадок в системе электропитания; PID (Protective Impedance Device) защищает осветительные приборы от внешних явлений электрического происхождения, таких как накопление электростатических зарядов или явления, связанные с импульсными сигналами, исходящими от электрической линии. В общем, устройство обеспечивает защиту от всех повреждений, связанных с низкой энергоёмкостью; Рабочая температура: -20°C — +50°C; Glow wire test: 960°; Фотобиологическая безопасность: в соответствии с IEC TR 62778:2014; Класс изоляции: класс III; Вес: 250 г; Габариты: 35x35x50 мм; Класс энергопотребления: F (источник света) в соотношениями с положениями ЕС 2019/2015; Комплектующие: WBA08T квадратная светозащитная насадка стандартная - кортен, WBA09T квадратная светозащитная насадка асимметричная - кортен, WF3302 Гибкая защитная оплётка для кабеля – 18 см, WP0100 колышек для установки в землю, WP1004 Петля крепежная лямочная - 5 м; принят по итогам тестирования после окончательной сборки E.O.L.(End Of Line test): проведено эксплуатационное испытание и осуществлена проверка электрических параметров потребленияReiko 1.0 код: RK1001000050LT прожектор для уличного освещения на поверхности (потолок, стена, пол, колышек) Потребляемая мощность: 3,5W Питание: 24Vdc Восходящий поток: 297 lm (3000K, 3,5W, CRI 80) Общий световой поток прибора: 182 lm (3000K, 21°, 3.5W, CRI 80) 1 мощный свтодиод, 2 -шаговый MacAdam, 60000h L90 B10 (Тп 25°) Цвет светодиодов: 3000K Оптики: 38°: oптическая система состоит из линзы TIR высокой эффективности в сочетании с высококачественным техническим фильтром CRI Индекс цветопередачи: 80 Материал, из которго изготовлен корпус: корпус изготовлен из сплава отлитого под давлением алюминия EN AB 47100 с низким содержанием меди с целью создания максимальной антикоррозийной защиты. Кронштейн из нержавеющей стали AISI 316L галтованный и окрашенный Отделка: отделка цвета кортен, полученная посредством нанесения на основу конверсионного нанокерамического покрытия, окрашенного впоследствии эпоксидной и полиэстровой красками для обеспечения коррозионной устойчивости превышающей 1500 часов в условиях соляной камеры. Краски соответствуют требованиям Qualicoat (автомобильный стандарт) Отделка RAL по запросу Материал, из которого изготовлен рассеиватель: суперсветлое прозрачное стекло толщиной 4 мм с высоким коэффициентом пропускания света для обеспечения его хроматической равномерности и темперированное для обеспечения устойчивости против ударов и царапин, с нанесённым по краям узором серого цвета RAL 7015 блок питания не входит в комплекте 1,50 м неопренового кабеля H05RN-F 2x0,75/0,75 Ø6,3 мм Степень защиты: IP66 Степень прочности: IK06 управление Casambi и контроль освещения с помощью приложения Casambi посредством соответствующей электроники Системы защиты: IPS (Intelligent Protection System) защищает осветительные приборы от попадания воды вследствие допуска ошибок при подсоединении кабелей к внешним и подводным установкам. Эта инновация, запатентованная компанией L&L гарантирует защиту прибора от перемены полярности, hotplug и перенапряжения, которые могут возникнуть вследствие возникновения неполадок в системе электропитания; PID (Protective Impedance Device) защищает осветительные приборы от внешних явлений электрического происхождения, таких как накопление электростатических зарядов или явления, связанные с импульсными сигналами, исходящими от электрической линии. В общем, устройство обеспечивает защиту от всех повреждений, связанных с низкой энергоёмкостью Рабочая температура: -20°C — +50°C Glow wire test: 960° Фотобиологическая безопасность: в соответствии с IEC TR 62778:2014 Класс изоляции: класс III Вес: 250 г Габариты: 35x35x50 мм Класс энергопотребления: F (источник света) в соотношениями с положениями ЕС 2019/2015 Комплектующие: WBA08T квадратная светозащитная насадка стандартная - кортен, WBA09T квадратная светозащитная насадка асимметричная - кортен, WF3302 Гибкая защитная оплётка для кабеля – 18 см, WP0100 колышек для установки в землю, WP1004 Петля крепежная лямочная - 5 м принят по итогам тестирования после окончательной сборки E.O.L.(End Of Line test): проведено эксплуатационное испытание и осуществлена проверка электрических параметров потребления Скопировано

Крепление	на поверхности (потолок, стена, пол, колышек)
Количество и тип светодиодов	1 мощный свтодиод, 2 -шаговый MacAdam, 60000h L90 B10 (Тп 25°)
Цвет светодиодов	3000K
Оптики	38°
CRI Индекс цветопередачи	80
Материал, из которго изготовлен корпус	корпус из отлитого под давлением алюминия, кронштейн из нержавеющей стали AISI 316L
Материал, из которого изготовлен рассеиватель	рассеиватель из суперсветлого темперированного прозрачного или стекла с шелкографией серого цвета
Отделка	кортен
Блок питания	блок питания не входит
Кабель питания	в комплекте 1,50 м неопренового кабеля H05RN-F 2x0,75/0,75 Ø6,3 мм
Степень защиты	IP66
Степень прочности	IK06
Состояние	Доступен

Читайте всё

Закройте

Скачать

Просмотр скачанной информации

JPG Изображения
PDF Технические характеристики
PDF Инструкция
TXT технические условия тип
- Общее техническое описание продукта Reiko 1.0
- Техническое описание продукта согласно его коду RK1001000050LT
DXF Технический рисунок
Файл 3DS
Приборы BIM
LDT Фотометрические данные тип
- Общее техническое описание продукта Reiko 1.0
- Техническое описание продукта согласно его коду RK1001000050LT
IES Фотометрические данные тип
- Общее техническое описание продукта Reiko 1.0
- Техническое описание продукта согласно его коду RK1001000050LT
Сертификация CB
Декларация о соответствии ЕС

Галерея

Комплектующие и блоки питания

Комплектующие (5)

Аксессуары, соответствующие коду продукта RK1001000050LT

Колышки и кронштейны

WP0100

колышек для установки в землю

Тубус “snoot”

WBA08T

квадратная светозащитная насадка стандартная - кортен

WBA09T

квадратная светозащитная насадка асимметричная - кортен

Комплектующие

Заказывается вместе с осветительным прибором

WF3302

Гибкая защитная оплётка для кабеля – 18 см

WP1004

Петля крепежная лямочная - 5 м

Расширьте изображение

Блоки питания (24)

Блоки питания, соответствующие коду продукта RK1001000050LT

ACUNI020T1

блок питания с исходящим постоянным током ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 16W 250mA постоянный; макс 13W 350mA постоянный; макс 19W 400mA постоянный; макс 20W 450mA постоянный; макс 20W 500mA постоянный; макс 20W 550mA постоянный; макс 20W 600mA постоянный; макс 20W 700mA постоянный; макс 20W
Плавное регулирование	Яркость не регулируется
IP блок питания	IP20

AD020DALIT1

диммируемый блок питания DALI

Вывод	24Vdc; 16W 250mA постоянный; макс 10W 350mA постоянный; макс 15W 400mA постоянный; макс 17W 450mA постоянный; макс 19W 500mA постоянный; макс 20W 550mA постоянный; макс 20W 600mA постоянный; макс 20W 700mA постоянный; макс 20W
Плавное регулирование	DALI, ON/OFF
IP блок питания	IP20

AD032TLT1

диммируемый блок питания

Вход	230Vac 50-60 Hz
Вывод	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA постоянный; макс 17W 500mA постоянный; макс 24W 550mA постоянный; макс 25W 700mA постоянный; макс 32W 750mA постоянный; макс 32W
Плавное регулирование	PUSH, Фазовая отсечка, ON/OFF
IP блок питания	IP20

ADUNITC

диммируемый блок питания 1-10V+PUSH

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	12Vdc; 11W 24Vdc; 20W 250mA постоянный; макс 13W 300mA постоянный; макс 16W 350mA постоянный; макс 18W 400mA постоянный; макс 21W 450mA постоянный; макс 23W 500mA постоянный; макс 25W 550mA постоянный; макс 27W 600mA постоянный; макс 30W 650mA постоянный; макс 32W 700mA постоянный; макс 32W 750mA постоянный; макс 20W 800mA постоянный; макс 20W 850mA постоянный; макс 20W 900mA постоянный; макс 20W
Плавное регулирование	0/1-10V, PUSH, ON/OFF
IP блок питания	IP20

AV00002406020

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 60W
Мощность	60W
Плавное регулирование	ON/OFF
IP блок питания	IP20

AV00002412020

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 120W
Мощность	120W
Плавное регулирование	ON/OFF
IP блок питания	IP20

AV00002418020

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 180W
Мощность	180W
Плавное регулирование	ON/OFF
IP блок питания	IP20

AV0D024V03066

диммируемый блок питания DALI 2

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 30W
Мощность	30W
Плавное регулирование	DALI-2
IP блок питания	IP66

AV0D024V06066

диммируемый блок питания DALI 2

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 60W
Мощность	60W
Плавное регулирование	DALI-2
IP блок питания	IP66

AV0D024V10066

диммируемый блок питания DALI 2

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 100W
Мощность	100W
Плавное регулирование	DALI-2
IP блок питания	IP66

AV0D024V15066

диммируемый блок питания DALI 2

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 150W
Мощность	150W
Плавное регулирование	DALI-2
IP блок питания	IP66

AV0D024V20066

диммируемый блок питания DALI 2

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 200W
Мощность	200W
Плавное регулирование	DALI-2
IP блок питания	IP66

AV0D024V30066

диммируемый блок питания DALI 2

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 300W
Мощность	300W
Плавное регулирование	DALI-2
IP блок питания	IP66

AV24008IP54

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 8W
Плавное регулирование	ON/OFF
IP блок питания	IP54

AV24010IP20

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 10W
Плавное регулирование	ON/OFF
IP блок питания	IP20

AV24020IP67

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 20W
Плавное регулирование	ON/OFF
IP блок питания	IP67

AV24040IP67

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 40W
Плавное регулирование	ON/OFF
IP блок питания	IP67

AV24060IP20

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 60W
Плавное регулирование	ON/OFF
IP блок питания	IP20

AV24060IP67

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 60W
Плавное регулирование	ON/OFF
IP блок питания	IP67

AV24100IP20

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 100W
Плавное регулирование	ON/OFF
IP блок питания	IP20

AV24150IP20

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 150W
Мощность	150W
Плавное регулирование	ON/OFF
IP блок питания	IP20

AV24150IP67

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 150W
Плавное регулирование	ON/OFF
IP блок питания	IP67

AV24240IP67

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 240W
Плавное регулирование	ON/OFF
IP блок питания	IP67

AV24320IP67

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 320W
Плавное регулирование	ON/OFF
IP блок питания	IP67

Расширьте изображение

Контрольное электронное оборудование (4)

Электронный блок управления соответствует коду продукта RK1001000050LT

ADV576DALIN1

низковольтный диммер

заказывать дополнительно к блокам питания

Вход	12-24-48Vdc
Вывод	Со входом 12 Vdc:; 12Vdc; 144W Со входом 24 Vdc:; 24Vdc; 288W Со входом 48 Vdc:; 48Vdc; 576W
Плавное регулирование	0/1-10V, PUSH, DALI, Переменный резистор 10kΩ
IP блок питания	IP20

ARVUNID2-01

Universal sequencer - 4-канальный контроллер низкого напряжения с выходом в постоянное напряжение

заказывать дополнительно к блокам питания

Вход	12-24-48Vdc
Вывод	1 канал Со входом 12 Vdc:; 12Vdc; 60W Со входом 24 Vdc:; 24Vdc; 120W Со входом 48 Vdc:; 48Vdc; 240W 2 канала Со входом 12 Vdc:; 12Vdc; 120W Со входом 24 Vdc:; 24Vdc; 240W Со входом 48 Vdc:; 48Vdc; 480W 3 канала Со входом 12 Vdc:; 12Vdc; 180W Со входом 24 Vdc:; 24Vdc; 360W Со входом 48 Vdc:; 48Vdc; 720W 4 канала Со входом 12 Vdc:; 12Vdc; 192W Со входом 24 Vdc:; 24Vdc; 384W Со входом 48 Vdc:; 48Vdc; 768W
Плавное регулирование	0/1-10V, PUSH, DALI (DT6), ON/OFF, Переменный резистор 10kΩ, DMX512+RDM, Stand Alone
IP блок питания	IP20

EC0CEN12445A20

4-канальный контроллер низкого напряжения с выходом в постоянное напряжение к приложению CASAMBI

Белый, динамический белый, RGB, RGBW, RGB+W
заказывать дополнительно к блокам питания

Вход	12-24Vdc 24Vdc
Вывод	1 канал Со входом 12 Vdc:; 12Vdc; 60W Со входом 24 Vdc:; 24Vdc; 120W 2 канала Со входом 12 Vdc:; 12Vdc; 120W Со входом 24 Vdc:; 24Vdc; 240W 3 канала Со входом 12 Vdc:; 12Vdc; 120W Со входом 24 Vdc:; 24Vdc; 240W 4 канала Со входом 12 Vdc:; 12Vdc; 120W Со входом 24 Vdc:; 24Vdc; 240W
Плавное регулирование	PUSH, Casambi
IP блок питания	IP20

EC0CEN1244DA20

низковольтный диммер к приложению CASAMBI

заказывать дополнительно к блокам питания

Вход	12-24Vdc 24Vdc
Вывод	Со входом 12 Vdc:; 12Vdc; 120W Со входом 24 Vdc:; 24Vdc; 240W
Плавное регулирование	PUSH, Casambi
IP блок питания	IP20

Входы управления (1)

EC0TIM12840020

Таймер приложения CASAMBI

Вход	12-48 Vdc
Степень защиты	IP20
Габариты	45x58x25 мм, 40 г
