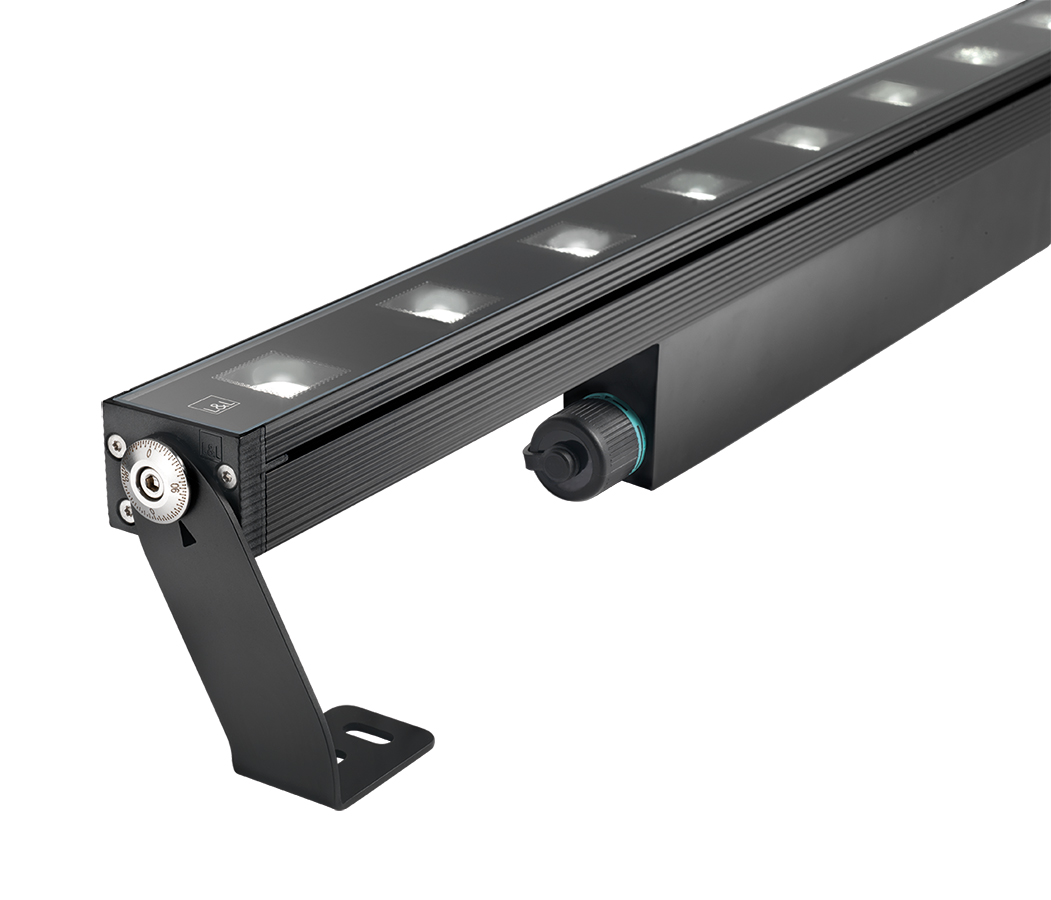

Neva 3.0 Линейные профили для архитектурного освещения: стены, фасады

Индивидуализируйте этот продукт

Благодаря гибкости производственного процесса нашей продукции вы можете индивидуализировать этот продукт. Рядом размещены наши рекомендации по выбору возможных специальных версий, но, если они отличаются от вашей идеи, мы можем вместе рассмотреть оптимальный вариант её решения.

Возможные варианты индивидуализации:

Цвет светодиода 2200K, 3500K или других цветов
Интегрированное управление посредством протокола DALI
Оптика 14°x102°

Технические данные

Распечатать технические данные

kg 1,60
IP65
IP67
IK08
0/1-10V

Установка	линейный профиль для уличного освещения
Потребляемая мощность	23W
Питание	230Vac
Восходящий поток	2570 lm (3000K)
Общий световой поток прибора	1610 lm (3000K, 30°)
Перечень технических характеристик	Neva 3.0 линейный профиль для уличного освещения; подходит для пешеходных зон; на поверхности (потолок, стена, пол) с помощью планок или встраиваются (стена, потолок, пол) с помощью монтажного короба; Потребляемая мощность: 23W; Питание: 230Vac; Восходящий поток: 2570 lm (3000K); Общий световой поток прибора: 1610 lm (3000K, 30°); 10 мощных светодиода шаг 60 мм, 3 -шаговый MacAdam, 50000h L85 B10 (Тп 25°); Цвет светодиодов: 2700K, 3000K, 4000K; Оптики: 11°, 30°, 45°: оптическая система, состоящая из серии источников излучения, размещённых на расстоянии 60 мм. Углублённая линза TIR гарантирует высокое качество светового излучения и визуальный комфорт, 10°x40°: оптическая система, состоящая из серии источников излучения, размещённых на расстоянии 60 мм. Углублённая эллиптическая линза TIR гарантирует высокое качество светового излучения и визуальный комфорт; CRI Индекс цветопередачи: 80; Материал, из которго изготовлен корпус: корпус изготовлен из алюминия ANTICORODAL EN AW 6060 T5 с низким содержанием меди, полученного из экструдированного профиля с нанесением впоследствии чёрного цвета методом электроокраски, обеспечивающего улучшение теплового рассеяния и увеличение антикоррозийной стойкости. Торцевые части изготовлены из полиамида, усиленного стекловолокном для увеличения стойкости; Материал, из которого изготовлен рассеиватель: темперированное прозрачное стекло толщиной 15 мм с нанесённым на стекло узором для обеспечения хроматической однородности света и высокой стойкости против ударов и царапин; Уплотнители: силиконовые термостойкие уплотнители гарантируют максимальную стойкость против воздействия лучей UV и неизменность механических характеристик прибора; Установка: прибор оборудован разъёмом IP68 со встроенной IPS системой. Совместим с кабелем H07RN-F с минимальным сечением 2x1, Ø кабеля мин. 7 мм макс. 12 мм. Упрощённое подключение для быстрой и эффективной установки. Возможность соединения вход-выход с помощью соединителя.; блок питания встроен; Управление: 0/1-10V, ON/OFF; Степень защиты: IP65, IP67; Степень прочности: IK08; Быстрая установка: прямое подключение прибора к электросети; Системы защиты: IPS (Intelligent Protection System) защищает осветительные приборы от попадания воды вследствие допуска ошибок при подсоединении кабелей к внешним и подводным установкам. Эта инновация, запатентованная компанией L&L гарантирует защиту прибора от перемены полярности, hotplug и перенапряжения, которые могут возникнуть вследствие возникновения неполадок в системе электропитания; PID (Protective Impedance Device) защищает осветительные приборы от внешних явлений электрического происхождения, таких как накопление электростатических зарядов или явления, связанные с импульсными сигналами, исходящими от электрической линии. В общем, устройство обеспечивает защиту от всех повреждений, связанных с низкой энергоёмкостью; Рабочая температура: -20°C — +45°C; Максимальная температура прибора: 45°C (Тп 25°C); Фотобиологическая безопасность: фотобиологическая безопасность: группа риска 1 секунда EN 62471:2006; Класс изоляции: класс II; Вес: 1600 г; Габариты: 616x37x74 мм; Класс энергопотребления: F (источник света) в соотношениями с положениями ЕС 2019/2015; Комплектующие: пчелиные соты, WB6510 Экранирующая шторка из нержавеющей стали, краска чёрная - 612 мм, WC6510 Монтажный короб из алюминия - 622 мм, WC6710 Монтажный короб из алюминия для гипсокартона - 622 мм, WFA00 штыревой разъём с 2 контактами, WFA01 штыревой разъём с 4 контактами, WMA01N Пара зажимных планок 75 мм, WMA02N Пара зажимных планок 140 мм, WN6001 Крепление для предотвращения падения, WN6002 Пара крепежных скоб, WN6003 Пара пружин, WN6005 набор для выравнивания монтажных коробов, WN6006 Пара извлекателей для монтажных коробов; принят по итогам тестирования после окончательной сборки E.O.L.(End Of Line test): проведено эксплуатационное испытание и осуществлена проверка электрических параметров потребленияNeva 3.0 линейный профиль для уличного освещения подходит для пешеходных зон на поверхности (потолок, стена, пол) с помощью планок или встраиваются (стена, потолок, пол) с помощью монтажного короба Потребляемая мощность: 23W Питание: 230Vac Восходящий поток: 2570 lm (3000K) Общий световой поток прибора: 1610 lm (3000K, 30°) 10 мощных светодиода шаг 60 мм, 3 -шаговый MacAdam, 50000h L85 B10 (Тп 25°) Цвет светодиодов: 2700K, 3000K, 4000K Оптики: 11°, 30°, 45°: оптическая система, состоящая из серии источников излучения, размещённых на расстоянии 60 мм. Углублённая линза TIR гарантирует высокое качество светового излучения и визуальный комфорт, 10°x40°: оптическая система, состоящая из серии источников излучения, размещённых на расстоянии 60 мм. Углублённая эллиптическая линза TIR гарантирует высокое качество светового излучения и визуальный комфорт CRI Индекс цветопередачи: 80 Материал, из которго изготовлен корпус: корпус изготовлен из алюминия ANTICORODAL EN AW 6060 T5 с низким содержанием меди, полученного из экструдированного профиля с нанесением впоследствии чёрного цвета методом электроокраски, обеспечивающего улучшение теплового рассеяния и увеличение антикоррозийной стойкости. Торцевые части изготовлены из полиамида, усиленного стекловолокном для увеличения стойкости Материал, из которого изготовлен рассеиватель: темперированное прозрачное стекло толщиной 15 мм с нанесённым на стекло узором для обеспечения хроматической однородности света и высокой стойкости против ударов и царапин Уплотнители: силиконовые термостойкие уплотнители гарантируют максимальную стойкость против воздействия лучей UV и неизменность механических характеристик прибора Установка: прибор оборудован разъёмом IP68 со встроенной IPS системой. Совместим с кабелем H07RN-F с минимальным сечением 2x1, Ø кабеля мин. 7 мм макс. 12 мм. Упрощённое подключение для быстрой и эффективной установки. Возможность соединения вход-выход с помощью соединителя. блок питания встроен Управление: 0/1-10V, ON/OFF Степень защиты: IP65, IP67 Степень прочности: IK08 Быстрая установка: прямое подключение прибора к электросети Системы защиты: IPS (Intelligent Protection System) защищает осветительные приборы от попадания воды вследствие допуска ошибок при подсоединении кабелей к внешним и подводным установкам. Эта инновация, запатентованная компанией L&L гарантирует защиту прибора от перемены полярности, hotplug и перенапряжения, которые могут возникнуть вследствие возникновения неполадок в системе электропитания; PID (Protective Impedance Device) защищает осветительные приборы от внешних явлений электрического происхождения, таких как накопление электростатических зарядов или явления, связанные с импульсными сигналами, исходящими от электрической линии. В общем, устройство обеспечивает защиту от всех повреждений, связанных с низкой энергоёмкостью Рабочая температура: -20°C — +45°C Максимальная температура прибора: 45°C (Тп 25°C) Фотобиологическая безопасность: фотобиологическая безопасность: группа риска 1 секунда EN 62471:2006 Класс изоляции: класс II Вес: 1600 г Габариты: 616x37x74 мм Класс энергопотребления: F (источник света) в соотношениями с положениями ЕС 2019/2015 Комплектующие: пчелиные соты, WB6510 Экранирующая шторка из нержавеющей стали, краска чёрная - 612 мм, WC6510 Монтажный короб из алюминия - 622 мм, WC6710 Монтажный короб из алюминия для гипсокартона - 622 мм, WFA00 штыревой разъём с 2 контактами, WFA01 штыревой разъём с 4 контактами, WMA01N Пара зажимных планок 75 мм, WMA02N Пара зажимных планок 140 мм, WN6001 Крепление для предотвращения падения, WN6002 Пара крепежных скоб, WN6003 Пара пружин, WN6005 набор для выравнивания монтажных коробов, WN6006 Пара извлекателей для монтажных коробов принят по итогам тестирования после окончательной сборки E.O.L.(End Of Line test): проведено эксплуатационное испытание и осуществлена проверка электрических параметров потребления Скопировано

Крепление	на поверхности (потолок, стена, пол) с помощью планок или встраиваются (стена, потолок, пол) с помощью монтажного короба
Количество и тип светодиодов	10 мощных светодиода шаг 60 мм, 3 -шаговый MacAdam, 50000h L85 B10 (Тп 25°)
Цвет светодиодов	2700K, 3000K, 4000K
Оптики	11°, 30°, 45°, 10°x40°
CRI Индекс цветопередачи	80
Материал, из которго изготовлен корпус	корпус из анодированного антикоррозийного чёрного алюминия
Материал, из которого изготовлен рассеиватель	рассеиватель из суперсветлого прозрачного темперированного стекла с шелкографией
Блок питания	блок питания встроен
Управление	0/1-10V, ON/OFF
Степень защиты	IP65, IP67
Степень прочности	IK08
Характеристики	Быстрая установка: прямое подключение прибора к электросети
Состояние	Доступен

WMA01N Пара зажимных планок 75 мм	WMA02N Пара зажимных планок 140 мм
WN6001 Крепление для предотвращения падения	WN6005 набор для выравнивания монтажных коробов

WN6002 Пара крепежных скоб	WN6003 Пара пружин
WN6006 Пара извлекателей для монтажных коробов

Neva 3.0

Создание кода

Индивидуализируйте этот продукт

Возможные варианты индивидуализации:

Технические данные

Читайте всё

Закройте

Скачать

Галерея

Комплектующие и блоки питания

Комплектующие (13)

Монтажные коробы

WC6510

Монтажный короб из алюминия - 622 мм

WC6710

Монтажный короб из алюминия для гипсокартона - 622 мм

Пчелиные соты

Добавьте название комплектующего оптики в графу Создайте Код

пчелиные соты

Экранирующая решетка

WB6510

Экранирующая шторка из нержавеющей стали, краска чёрная - 612 мм

Комплектующие

WMA01N

Пара зажимных планок 75 мм

WMA02N

Пара зажимных планок 140 мм

WN6001

Крепление для предотвращения падения

WN6005

набор для выравнивания монтажных коробов

Запчасти

WN6002

Пара крепежных скоб

WN6003

Пара пружин

WN6006

Пара извлекателей для монтажных коробов

Материал для проводки

WFA00

штыревой разъём с 2 контактами

WFA01

штыревой разъём с 4 контактами

Блоки питания (0)

Контрольное электронное оборудование (0)

Входы управления (0)

Проекты

Малые архитектурные формы

Norblin Factory

Версии

Neva 3.1

Neva 3.2
