Naka 2.1

Balisage et eclairage d’orientation d’extérieur

balisage et eclairage d’orientation d’extérieur - max 2W max 700mA / 3W 230Vac

Créer code

Données techniques

Imprimer les données techniques

kg 0.200
IP66
IK07

Installation	balisage et eclairage d’orientation d’extérieur
Puissance absorbée	max 2W - max 700mA; 3W - 230Vac
Alimentation	230Vac, max 700mA
Flux de la source	220 lm
Flux sortant du luminaire	46 lm (3000K)
Description	Naka 2.1 balisage et eclairage d’orientation d’extérieur; à encastrer ( mur ); Puissance absorbée: max 2W - max 700mA; 3W - 230Vac; Alimentation: 230Vac, max 700mA; Flux de la source: 220 lm; Flux sortant du luminaire: 46 lm (3000K); 1 power LED, 2 step MacAdam / 3 step Macadam (2200K), 60000h L80 B10 (AT 25°); Couleur LED: 2200K, 2700K, 3000K, 4000K; Optiques: asymétrique: système optique composé d'un réflecteur asymétrique installé dans le corps de l’appareil pour permettre une émission lumineuse contrôlée vers le bas et minimiser la dispersion de la lumière, asymétrique; IRC Indice de Rendu des Couleurs: >90; Matériau corps: corps en alliage d'aluminium moulé sous pression EN AB 47100 à faible teneur en cuivre pour une excellente résistance à la corrosion, peint en noir. Finition noire obtenue par un premier traitement de préparation à la peinture avec revêtement de conversion à nanoparticules céramiques, suivi d'un second passage de peinture époxy puis en polyester pour fournir une résistance à la corrosion supérieure à 1 500 h de brouillard salin. Peintures conformes aux spécifications Qualicoat (standard secteur automobile); Sérigraphie verre: sérigraphie vitrifiée blanche, sérigraphie vitrifiée noire; Matériau visière: verre extra-clair transparent de 4 mm d'épaisseur à haute transmittance pour garantir l'uniformité chromatique de la lumière et trempé pour une excellente résistance aux rayures et aux chocs et sérigraphie vitrifiée blanche, verre extra-clair transparent de 4 mm d'épaisseur à haute transmittance pour garantir l'uniformité chromatique de la lumière et trempé pour une excellente résistance aux rayures et aux chocs et sérigraphie vitrifiée noire; Installation: avec ressorts pour installation sur panneau (placoplâtre, tôle, etc…); Épaisseur de la surface d’encastrement: min 2 mm, max 30 mm; boîtier d’alimentation intégré, boîtier d’alimentation non inclus; version 700mA : câble en PVC de 0,25 m inclus FROR 2x0,35 Ø4,0 mm; version 230Vac : câble en FEP + PVC de 0,15 m inclus, 2x0,75 Ø4,7 mm; Indice de protection: IP66; Indice de résistance: IK07; disponible avec gestion Casambi uniquement dans la version 700mA; Température de fonctionnement: -20°C — +50°C; Essai au fil incandescent: 960°; Sécurité photobiologique: conforme à la CEI/TR 62778:2014; Classe d'isolement: classe II, classe III; Poids: 200 g; Dimensions: 115x75x49 mm; Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015; Accessoires: WL0500 Ventouse; testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorptionNaka 2.1 balisage et eclairage d’orientation d’extérieur à encastrer ( mur ) Puissance absorbée: max 2W - max 700mA; 3W - 230Vac Alimentation: 230Vac, max 700mA Flux de la source: 220 lm Flux sortant du luminaire: 46 lm (3000K) 1 power LED, 2 step MacAdam / 3 step Macadam (2200K), 60000h L80 B10 (AT 25°) Couleur LED: 2200K, 2700K, 3000K, 4000K Optiques: asymétrique: système optique composé d'un réflecteur asymétrique installé dans le corps de l’appareil pour permettre une émission lumineuse contrôlée vers le bas et minimiser la dispersion de la lumière, asymétrique IRC Indice de Rendu des Couleurs: >90 Matériau corps: corps en alliage d'aluminium moulé sous pression EN AB 47100 à faible teneur en cuivre pour une excellente résistance à la corrosion, peint en noir. Finition noire obtenue par un premier traitement de préparation à la peinture avec revêtement de conversion à nanoparticules céramiques, suivi d'un second passage de peinture époxy puis en polyester pour fournir une résistance à la corrosion supérieure à 1 500 h de brouillard salin. Peintures conformes aux spécifications Qualicoat (standard secteur automobile) Sérigraphie verre: sérigraphie vitrifiée blanche, sérigraphie vitrifiée noire Matériau visière: verre extra-clair transparent de 4 mm d'épaisseur à haute transmittance pour garantir l'uniformité chromatique de la lumière et trempé pour une excellente résistance aux rayures et aux chocs et sérigraphie vitrifiée blanche, verre extra-clair transparent de 4 mm d'épaisseur à haute transmittance pour garantir l'uniformité chromatique de la lumière et trempé pour une excellente résistance aux rayures et aux chocs et sérigraphie vitrifiée noire Installation: avec ressorts pour installation sur panneau (placoplâtre, tôle, etc…) Épaisseur de la surface d’encastrement: min 2 mm, max 30 mm boîtier d’alimentation intégré, boîtier d’alimentation non inclus version 700mA : câble en PVC de 0,25 m inclus FROR 2x0,35 Ø4,0 mm; version 230Vac : câble en FEP + PVC de 0,15 m inclus, 2x0,75 Ø4,7 mm Indice de protection: IP66 Indice de résistance: IK07 disponible avec gestion Casambi uniquement dans la version 700mA Température de fonctionnement: -20°C — +50°C Essai au fil incandescent: 960° Sécurité photobiologique: conforme à la CEI/TR 62778:2014 Classe d'isolement: classe II, classe III Poids: 200 g Dimensions: 115x75x49 mm Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015 Accessoires: WL0500 Ventouse testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorption Copié

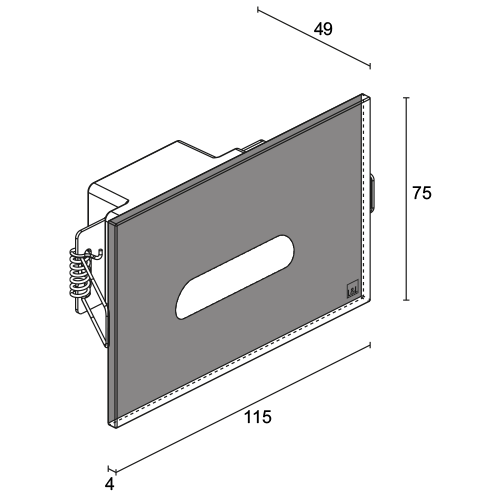

Montage	à encastrer ( mur )
Nombre et type de LED	1 power LED, 2 step MacAdam / 3 step Macadam (2200K), 60000h L80 B10 (AT 25°)
Couleur LED	2200K, 2700K, 3000K, 4000K

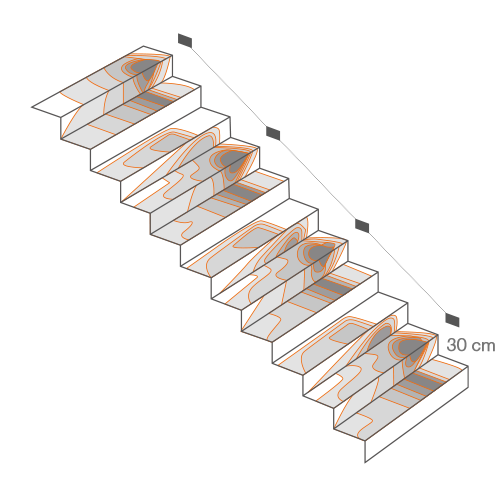

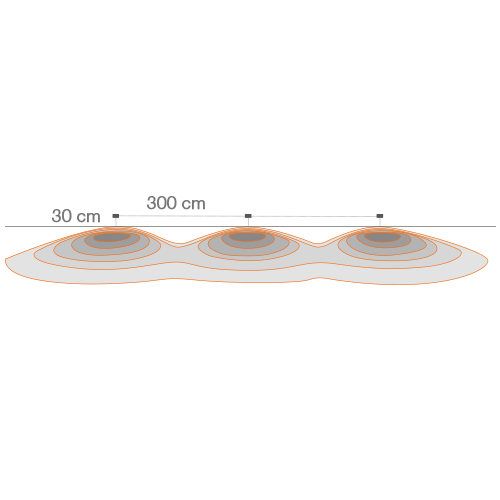

Optiques	asymétrique
IRC Indice de Rendu des Couleurs	>90
Matériau corps	corps en aluminium moulé sous pression
Matériau visière	verre extra-clair trempé transparent et sérigraphié
Sérigraphie verre	blanc, noir
Boîtier d’alimentation	boîtier d’alimentation intégré, boîtier d’alimentation non inclus
Câbles d'alimentation	version 700mA : câble en PVC de 0,25 m inclus FROR 2x0,35 Ø4,0 mm; version 230Vac : câble en FEP + PVC de 0,15 m inclus, 2x0,75 Ø4,7 mm
Indice de protection	IP66
Indice de résistance	IK07
Remarques	disponible avec gestion Casambi uniquement dans la version 700mA
État	Disponible

Tout lire

Fermer

Téléchargement

Voir tous les téléchargements

Galerie

Accessoires et alimentation

Accessoires (1)

Accessoires divers

Accessoire recommandé

WL0500

Ventouse

Boîtiers d’alimentation (26)

A13350VL

Boîtiers d’alimentation en courant ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	350mA constante; max 4W
Puissance	4W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

A13500TC

Boîtiers d’alimentation en courant ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	500mA constante; max 6W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

A13700IP67

Boîtiers d’alimentation en courant ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	700mA constante; max 12W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP67

A13700QL

Boîtiers d’alimentation en courant ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	700mA constante; max 12W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

A14500IP67

Boîtiers d’alimentation en courant ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	500mA constante; max 12W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP67

A15500QL

Boîtiers d’alimentation en courant ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	500mA constante; max 12W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

A16350IP67

Boîtiers d’alimentation en courant ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	350mA constante; max 11W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP67

A19220TC

Boîtiers d’alimentation en courant ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	100mA constante; max 4,1W 120mA constante; max 5W 140mA constante; max 5,8W 160mA constante; max 6,6W 180mA constante; max 7,4W 200mA constante; max 8,3W 220mA constante; max 9,1W 240mA constante; max 10W 260mA constante; max 10,8W 280mA constante; max 11,6W 300mA constante; max 12,4W 320mA constante; max 13,2W 340mA constante; max 14,1W 360mA constante; max 15W 60mA constante; max 2,5W 80mA constante; max 3,3W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP20

A19350QL

Boîtiers d’alimentation en courant ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	350mA constante; max 15W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP20

A310500IP67

Boîtiers d’alimentation en courant ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	500mA constante; max 20W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP67

A310500QL

Boîtiers d’alimentation en courant ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	500mA constante; max 20W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP20

A312350IP67

Boîtiers d’alimentation en courant ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	350mA constante; max 17W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP67

A312350QL

Boîtiers d’alimentation en courant ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	350mA constante; max 17W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP20

A39700IP67

Boîtiers d’alimentation en courant ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	700mA constante; max 20W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP67

ACUNI020T1

Boîtiers d’alimentation en courant ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 16W 250mA constante; max 13W 350mA constante; max 19W 400mA constante; max 20W 450mA constante; max 20W 500mA constante; max 20W 550mA constante; max 20W 600mA constante; max 20W 700mA constante; max 20W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

ACUNI039T1

Boîtiers d’alimentation en courant ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	1050mA constante; max 39W 350mA constante; max 15W 500mA constante; max 21W 550mA constante; max 23W 650mA constante; max 27W 700mA constante; max 29W 750mA constante; max 31W 850mA constante; max 35W 900mA constante; max 37W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

ACUNI042T1

Boîtiers d’alimentation en courant ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	1000mA constante; max 42W 1050mA constante; max 42W 300mA constante; max 13W 350mA constante; max 15W 400mA constante; max 18W 450mA constante; max 20W 500mA constante; max 22W 550mA constante; max 24W 600mA constante; max 27W 650mA constante; max 29W 700mA constante; max 31W 750mA constante; max 32W 800mA constante; max 33W 850mA constante; max 35W 900mA constante; max 38W 950mA constante; max 40W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

ACUNIC30T1

Boîtiers d’alimentation en courant ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	250mA constante; max 13W 280mA constante; max 15W 310mA constante; max 16,5W 340mA constante; max 18W 370mA constante; max 19,5W 400mA constante; max 21W 430mA constante; max 22,5W 460mA constante; max 24W 490mA constante; max 26W 520mA constante; max 27,5W 550mA constante; max 29W 580mA constante; max 30W 610mA constante; max 30W 640mA constante; max 30W 670mA constante; max 30W 700mA constante; max 30W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

AD018350TLT1

Boîtier d’alimentation dimmable avec coupure de phase

Entrée	230Vac 50-60 Hz
Sortie	350mA constante; max 18W
Variation d’intensité	Coupure de phase, ON/OFF
IP boîtier d’alimentation	IP20

AD020500TLT1

Boîtier d’alimentation dimmable avec coupure de phase

Entrée	230Vac 50-60 Hz
Sortie	500mA constante; max 21W
Variation d’intensité	Coupure de phase, ON/OFF
IP boîtier d’alimentation	IP20

AD020DALIT1

Boîtier d’alimentation dimmable DALI

Sortie	24Vdc; 16W 250mA constante; max 10W 350mA constante; max 15W 400mA constante; max 17W 450mA constante; max 19W 500mA constante; max 20W 550mA constante; max 20W 600mA constante; max 20W 700mA constante; max 20W
Variation d’intensité	DALI, ON/OFF
IP boîtier d’alimentation	IP20

AD030DALIT1AM

Boîtier d’alimentation dimmable DALI+PUSH

Entrée	230Vac 50-60 Hz
Sortie	250mA constante; max 13W 280mA constante; max 15W 310mA constante; max 16,5W 340mA constante; max 18W 370mA constante; max 20W 400mA constante; max 21W 430mA constante; max 23W 460mA constante; max 25W 490mA constante; max 26W 520mA constante; max 26W 550mA constante; max 27W 580mA constante; max 29W 610mA constante; max 30W 640mA constante; max 30W 670mA constante; max 30W 700mA constante; max 30W
Variation d’intensité	PUSH, DALI, ON/OFF
IP boîtier d’alimentation	IP20

AD032TLT1

Boîtier d’alimentation dimmable

Entrée	230Vac 50-60 Hz
Sortie	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA constante; max 17W 500mA constante; max 24W 550mA constante; max 25W 700mA constante; max 32W 750mA constante; max 32W
Variation d’intensité	PUSH, Coupure de phase, ON/OFF
IP boîtier d’alimentation	IP20

AD050DALIT1

Boîtier d’alimentation dimmable DALI+PUSH+1-10V

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	1050mA constante; max 50W 350mA constante; max 25W 500mA constante; max 35W 550mA constante; max 39W 650mA constante; max 46W 700mA constante; max 50W 750mA constante; max 50W 850mA constante; max 50W 900mA constante; max 50W
Variation d’intensité	0/1-10V, PUSH, DALI, ON/OFF
IP boîtier d’alimentation	IP20

AD050PUSHT1

Boîtier d’alimentation dimmable 1-10V+PUSH

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	1050mA constante; max 50W 350mA constante; max 25W 500mA constante; max 35W 550mA constante; max 39W 650mA constante; max 46W 700mA constante; max 50W 750mA constante; max 50W 850mA constante; max 50W 900mA constante; max 50W
Variation d’intensité	0/1-10V, PUSH, ON/OFF
IP boîtier d’alimentation	IP20

ADUNITC

Boîtier d’alimentation dimmable 1-10V+PUSH

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	12Vdc; 11W 24Vdc; 20W 250mA constante; max 13W 300mA constante; max 16W 350mA constante; max 18W 400mA constante; max 21W 450mA constante; max 23W 500mA constante; max 25W 550mA constante; max 27W 600mA constante; max 30W 650mA constante; max 32W 700mA constante; max 32W 750mA constante; max 20W 800mA constante; max 20W 850mA constante; max 20W 900mA constante; max 20W
Variation d’intensité	0/1-10V, PUSH, ON/OFF
IP boîtier d’alimentation	IP20

Électronique de pilotage (6)

ARCUNID2-01

Universal Sequencer - Contrôleur basse tension à 4 canaux avec sortie en courant constant

à commander en plus du boîtier d’alimentation

Entrée	24Vdc 48Vdc
Sortie	1 canal Avec entrée à 24 Vdc:; 1050mA constante; max 20W Avec entrée à 24 Vdc:; 350mA constante; max 6,7W Avec entrée à 24 Vdc:; 500mA constante; max 9,5W Avec entrée à 24 Vdc:; 700mA constante; max 13,3W Avec entrée à 48 Vdc:; 1050mA constante; max 45W Avec entrée à 48 Vdc:; 350mA constante; max 15,5W Avec entrée à 48 Vdc:; 500mA constante; max 21,5W Avec entrée à 48 Vdc:; 700mA constante; max 30W 2 canaux Avec entrée à 24 Vdc:; 1050mA constante; max 40W Avec entrée à 24 Vdc:; 350mA constante; max 13,3W Avec entrée à 24 Vdc:; 500mA constante; max 19W Avec entrée à 24 Vdc:; 700mA constante; max 26,6W Avec entrée à 48 Vdc:; 1050mA constante; max 90,3W Avec entrée à 48 Vdc:; 350mA constante; max 30W Avec entrée à 48 Vdc:; 500mA constante; max 43W Avec entrée à 48 Vdc:; 700mA constante; max 60W 3 canaux Avec entrée à 24 Vdc:; 1050mA constante; max 60W Avec entrée à 24 Vdc:; 350mA constante; max 20W Avec entrée à 24 Vdc:; 500mA constante; max 28,5W Avec entrée à 24 Vdc:; 700mA constante; max 40W Avec entrée à 48 Vdc:; 1050mA constante; max 135W Avec entrée à 48 Vdc:; 350mA constante; max 45W Avec entrée à 48 Vdc:; 500mA constante; max 64,5W Avec entrée à 48 Vdc:; 700mA constante; max 90,3W 4 canaux Avec entrée à 24 Vdc:; 1050mA constante; max 80W Avec entrée à 24 Vdc:; 350mA constante; max 26,6W Avec entrée à 24 Vdc:; 500mA constante; max 38W Avec entrée à 24 Vdc:; 700mA constante; max 53,2W Avec entrée à 48 Vdc:; 1050mA constante; max 180W Avec entrée à 48 Vdc:; 350mA constante; max 62W Avec entrée à 48 Vdc:; 500mA constante; max 86W Avec entrée à 48 Vdc:; 700mA constante; max 120W
Variation d’intensité	0/1-10V, PUSH, DALI (DT6), Potentiomètre 10kΩ, DMX512+RDM, Autonome
IP boîtier d’alimentation	IP20

EC0CEN12443520

Contrôleur basse tension à 4 canaux avec sortie en courant constant (350mA) pour CASAMBI

Blanc, blanc dynamique, RGB, RGBW, RGB+W
à commander en plus du boîtier d’alimentation

Entrée	24Vdc 12Vdc
Sortie	1 canal Avec entrée à 12 Vdc:; 350mA constante; max 4,2W Avec entrée à 24 Vdc:; 350mA constante; max 8,4W 2 canaux Avec entrée à 12 Vdc:; 350mA constante; max 8,4W Avec entrée à 24 Vdc:; 350mA constante; max 16,8W 3 canaux Avec entrée à 12 Vdc:; 350mA constante; max 12,6W Avec entrée à 24 Vdc:; 350mA constante; max 25,2W 4 canaux Avec entrée à 12 Vdc:; 350mA constante; max 16,8W Avec entrée à 24 Vdc:; 350mA constante; max 33,6W
Variation d’intensité	PUSH, Casambi
IP boîtier d’alimentation	IP20

EC0CEN12445020

Contrôleur basse tension à 4 canaux avec sortie en courant constant (500mA) pour CASAMBI

Blanc, blanc dynamique, RGB, RGBW, RGB+W
à commander en plus du boîtier d’alimentation

Entrée	24Vdc 12Vdc
Sortie	1 canal Avec entrée à 12 Vdc:; 500mA constante; max 6W Avec entrée à 24 Vdc:; 500mA constante; max 12W 2 canaux Avec entrée à 12 Vdc:; 500mA constante; max 12W Avec entrée à 24 Vdc:; 500mA constante; max 24W 3 canaux Avec entrée à 12 Vdc:; 500mA constante; max 18W Avec entrée à 24 Vdc:; 500mA constante; max 36W 4 canaux Avec entrée à 12 Vdc:; 500mA constante; max 24W Avec entrée à 24 Vdc:; 500mA constante; max 48W
Variation d’intensité	PUSH, Casambi
IP boîtier d’alimentation	IP20

WFA024350

Convertisseur avec câble 350 mm

convertisseur basse tension à associer à un boîtier d’alimentation à tension constante

Entrée	24Vdc
Sortie	350mA constante; max 8,4W
Variation d’intensité	PWM
IP boîtier d’alimentation	IP20

WFA024500

Convertisseur avec câble 350 mm

convertisseur basse tension à associer à un boîtier d’alimentation à tension constante

Entrée	24Vdc
Sortie	500mA constante; max 12W
Variation d’intensité	PWM
IP boîtier d’alimentation	IP20

WFA024700

Convertisseur avec câble 350 mm

convertisseur basse tension à associer à un boîtier d’alimentation à tension constante

Entrée	24Vdc
Sortie	700mA constante; max 16,8W
Variation d’intensité	PWM
IP boîtier d’alimentation	IP20

Entrée de commande (5)

EC0TIM12840020

Minuteur pour CASAMBI

Entrée	12-48 Vdc
Indice de protection	IP20
Dimensions	45x58x25 mm, 40g

TLC15

Radiocommande à 1 canal pour TLR07

Entrée	pile CR2450
Sortie	433.92 MHz
Indice de protection	IP20
Dimensions	40x40x10 mm
Portée	100m (40m à l'intérieur)

TLC16

Radiocommande à 2 canaux pour TLR07

Entrée	pile CR2450
Sortie	433.92 MHz
Indice de protection	IP20
Dimensions	40x40x10 mm
Portée	100 m (40 m à l'intérieur)

TLC17

Radiocommande à 4 canaux pour TLR07

Entrée	pile CR2450
Sortie	433.92 MHz
Indice de protection	IP20
Dimensions	40x40x10 mm
Portée	100 m (40 m à l'intérieur)

TLR07

Récepteur à 2 canaux pour radiocommande TLC15, TLC16, TLC17

(1/2 boutons NO)

Entrée	110-230Vac 50/60Hz
Sortie	2 contacts secs
Indice de protection	IP20
Dimensions	58x43x21 mm
Trou d'encastrement	Ø50 mm
