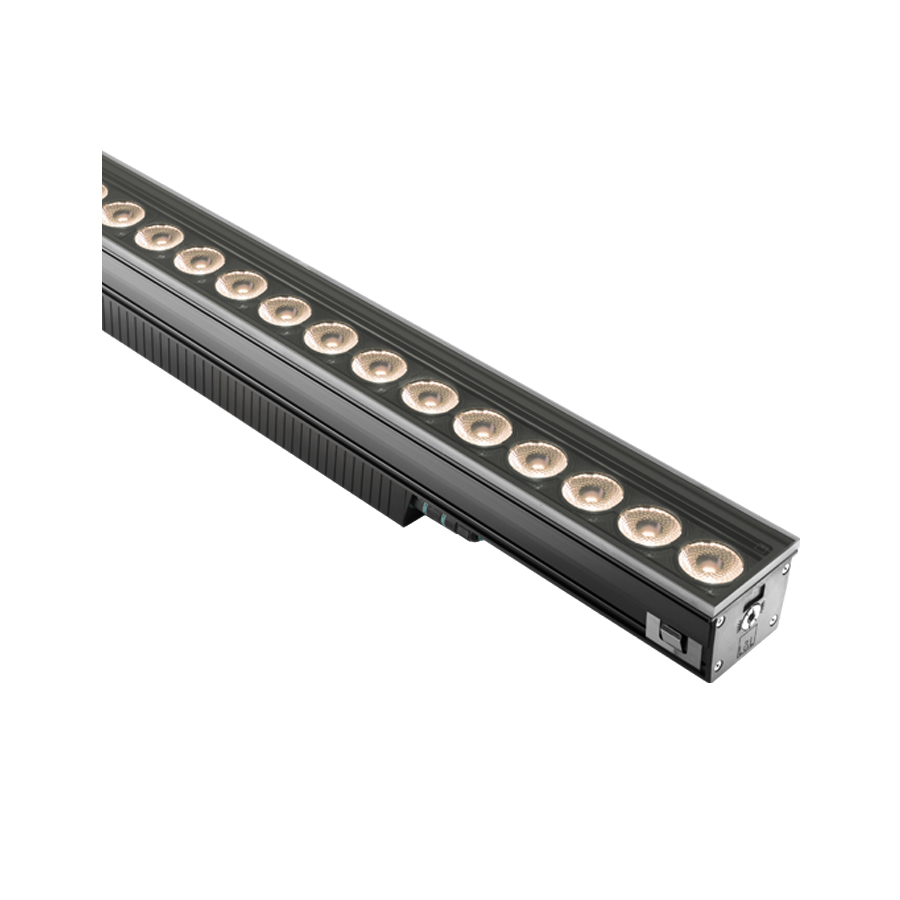

Colorado 8.1

Profilés linéaires d’extérieur

profilé linéaire d’extérieur - 64W 230Vac - 932 mm - Tunable White - DMX512+RDM

Créer code

Personnaliser ce produit

Ce produit peut être personnalisé grâce à une production interne flexible. Nous vous proposons ci-contre des versions spéciales possibles, mais si vous avez des demandes différentes, nous pouvons les évaluer ensemble.

Personnalisations possibles:

Longueur 335 mm, classe III, 48Vdc

Données techniques

Imprimer les données techniques

kg 1500 - kN 15
8,6 kg
IP65
IP67
IP69
IK10
DMX+RDM

Installation	profilé linéaire d’extérieur
Puissance absorbée	64W
Alimentation	230Vac
Flux de la source	8023 lm (3500K)
Flux sortant du luminaire	5768 lm (3500K, 16°)
Description	Colorado 8.1 profilé linéaire d’extérieur; carrossable jusqu'à 1500 kg; à encastrer ( sol ); Puissance absorbée: 64W; Alimentation: 230Vac; Flux de la source: 8023 lm (3500K); Flux sortant du luminaire: 5768 lm (3500K, 16°); 18 power LED entraxe 50 mm, 60000h L80 B10 (AT 25°); Couleur LED: Tunable White: 2200K ÷ 5000K; Optiques: 16° orientable ±20°, 26° orientable ±20°, 36° orientable ±20°: système optique composé d'une série de sources lumineuses orientables équidistantes de 50 mm les unes des autres. Équipé d'un système de blocage avec goujon. La lentille TIR en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité, 16°x66° orientable ±20°: système optique composé d'une série de sources lumineuses orientables équidistantes de 50 mm les unes des autres. Équipé d'un système de blocage avec goujon. La lentille TIR elliptique en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité, diffuse orientable ±20°: système optique composé d'une série de sources lumineuses orientables. Équipé d'un système de blocage avec goujon. La lentille TIR en PMMA garantit une haute qualité de l'émission lumineuse et un grand confort visuel; IRC Indice de Rendu des Couleurs: 80; Matériau corps: corps en aluminium Anticorodal EN AW 6060 T5 à faible teneur en cuivre pour une excellente dissipation thermique, obtenu à partir d'un profilé extrudé puis soumis à un traitement de coloration électrolytique noir profonde (compris entre 10 et 15 microns) pour une excellente résistance à la corrosion. Embouts en technopolymère pour une plus grande résistance à la corrosion et aux agents atmosphériques; Matériau visière: verre extra-clair trempé transparent de 10 mm d'épaisseur à haute transmittance avec sérigraphie vitrifiée grise (RAL 7015) pour assurer une uniformité chromatique de la lumière et une excellente résistance aux rayures et aux chocs (version avec optiques), verre extra-clair trempé et dépoli à l’acide de 10 mm d'épaisseur avec sérigraphie vitrifiée grise (RAL 7015) résistant aux chocs et aux rayures et à haute transmittance qui élimine les altérations chromatiques (version diffusante); Joints: Les joints en EPDM peroxyde noir garantissent une résistance maximale aux rayons UV dans le temps; Installation: Version DMX+RDM : équipé d'un connecteur femelle IP68 5 pôles pour l'alimentation et d'un connecteur femelle IP68 4 pôles pour le signal DMX+RDM; boîtier d’alimentation intégré; Gestion: DMX512+RDM; Indice de protection: IP65, IP67, IP69; Indice de résistance: IK10; Connexion entrée-sortie et câblage simplifié grâce à des connecteurs rapides conçus pour le branchement des profilés les uns après les autres; version avec gestion Casambi, contrôlable via l'application Casambi, disponible sur demande; Température de fonctionnement: -20°C — +45°C; Température maximale appareil: 40°C (AT 25°C); Essai au fil incandescent: 650°; Sécurité photobiologique: conforme à la CEI/TR 62778:2014; Classe d'isolement: classe II; Poids: 8600 g; Dimensions: 932x94x118 mm; Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015; Accessoires: WCCA21A0F Boîtier d’encastrement, WFA0001 Câble d'interconnexion 1,5 m 3 pôles, WFA01 Connecteur mâle 4 pôles, WFA0105 Câble d'interconnexion 5 m 3 pôles, WFA0201 Câble d'interconnexion 1,5 m 5 pôles, WFA0205 Câble d'interconnexion 5 m 5 pôles, WFA05 Connecteur mâle 5 pôles; testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorptionColorado 8.1 profilé linéaire d’extérieur carrossable jusqu'à 1500 kg à encastrer ( sol ) Puissance absorbée: 64W Alimentation: 230Vac Flux de la source: 8023 lm (3500K) Flux sortant du luminaire: 5768 lm (3500K, 16°) 18 power LED entraxe 50 mm, 60000h L80 B10 (AT 25°) Couleur LED: Tunable White: 2200K ÷ 5000K Optiques: 16° orientable ±20°, 26° orientable ±20°, 36° orientable ±20°: système optique composé d'une série de sources lumineuses orientables équidistantes de 50 mm les unes des autres. Équipé d'un système de blocage avec goujon. La lentille TIR en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité, 16°x66° orientable ±20°: système optique composé d'une série de sources lumineuses orientables équidistantes de 50 mm les unes des autres. Équipé d'un système de blocage avec goujon. La lentille TIR elliptique en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité, diffuse orientable ±20°: système optique composé d'une série de sources lumineuses orientables. Équipé d'un système de blocage avec goujon. La lentille TIR en PMMA garantit une haute qualité de l'émission lumineuse et un grand confort visuel IRC Indice de Rendu des Couleurs: 80 Matériau corps: corps en aluminium Anticorodal EN AW 6060 T5 à faible teneur en cuivre pour une excellente dissipation thermique, obtenu à partir d'un profilé extrudé puis soumis à un traitement de coloration électrolytique noir profonde (compris entre 10 et 15 microns) pour une excellente résistance à la corrosion. Embouts en technopolymère pour une plus grande résistance à la corrosion et aux agents atmosphériques Matériau visière: verre extra-clair trempé transparent de 10 mm d'épaisseur à haute transmittance avec sérigraphie vitrifiée grise (RAL 7015) pour assurer une uniformité chromatique de la lumière et une excellente résistance aux rayures et aux chocs (version avec optiques), verre extra-clair trempé et dépoli à l’acide de 10 mm d'épaisseur avec sérigraphie vitrifiée grise (RAL 7015) résistant aux chocs et aux rayures et à haute transmittance qui élimine les altérations chromatiques (version diffusante) Joints: Les joints en EPDM peroxyde noir garantissent une résistance maximale aux rayons UV dans le temps Installation: Version DMX+RDM : équipé d'un connecteur femelle IP68 5 pôles pour l'alimentation et d'un connecteur femelle IP68 4 pôles pour le signal DMX+RDM boîtier d’alimentation intégré Gestion: DMX512+RDM Indice de protection: IP65, IP67, IP69 Indice de résistance: IK10 Connexion entrée-sortie et câblage simplifié grâce à des connecteurs rapides conçus pour le branchement des profilés les uns après les autres version avec gestion Casambi, contrôlable via l'application Casambi, disponible sur demande Température de fonctionnement: -20°C — +45°C Température maximale appareil: 40°C (AT 25°C) Essai au fil incandescent: 650° Sécurité photobiologique: conforme à la CEI/TR 62778:2014 Classe d'isolement: classe II Poids: 8600 g Dimensions: 932x94x118 mm Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015 Accessoires: WCCA21A0F Boîtier d’encastrement, WFA0001 Câble d'interconnexion 1,5 m 3 pôles, WFA01 Connecteur mâle 4 pôles, WFA0105 Câble d'interconnexion 5 m 3 pôles, WFA0201 Câble d'interconnexion 1,5 m 5 pôles, WFA0205 Câble d'interconnexion 5 m 5 pôles, WFA05 Connecteur mâle 5 pôles testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorption Copié

Montage	à encastrer ( sol )
Nombre et type de LED	18 power LED entraxe 50 mm, 60000h L80 B10 (AT 25°)
Couleur LED	Tunable White: 2200K ÷ 5000K
Optiques	16° orientable ±20°, 26° orientable ±20°, 36° orientable ±20°, 16°x66° orientable ±20°, diffuse orientable ±20°
IRC Indice de Rendu des Couleurs	80
Matériau corps	corps en aluminium anticorodal anodisé noir, embouts en technopolymère
Matériau visière	verre extra-clair trempé transparent et sérigraphié gris (version avec optiques), verre extra-clair trempé dépoli à l’acide et sérigraphié gris (version diffusante)
Boîtier d’alimentation	boîtier d’alimentation intégré
Gestion	DMX512+RDM
Indice de protection	IP65, IP67, IP69
Indice de résistance	IK10
Caractéristiques	Connexion entrée-sortie et câblage simplifié grâce à des connecteurs rapides conçus pour le branchement des profilés les uns après les autres
Remarques	version avec gestion Casambi, contrôlable via l'application Casambi, disponible sur demande
État	Disponible

Tout lire

Fermer

Téléchargement

Voir tous les téléchargements

Galerie

Accessoires et alimentation

Accessoires (7)

Boîtiers d’encastrement

WCCA21A0F

Boîtier d’encastrement

Matériel pour câblage

WFA0001 Câble d'interconnexion 1,5 m 3 pôles pour signal DMX	WFA01 Connecteur mâle 4 pôles pour connexion entrée/sortie IP68
WFA0105 Câble d'interconnexion 5 m 3 pôles pour signal DMX	WFA0201 Câble d'interconnexion 1,5 m 5 pôles
WFA0205 Câble d'interconnexion 5 m 5 pôles	WFA05 Connecteur mâle 5 pôles pour connexion entrée/sortie IP68

Boîtiers d’alimentation (0)

Boîtiers d’alimentation non prévus

Électronique de pilotage (0)

Contrôleurs non prévus

Entrée de commande (1)

DMX01

DMX Controller

Entrée	230Vac
Sortie	DMX512 bus
Dimensions	79x92x43 mm, 120 g
