Tago 3.1

Profilés linéaires d’extérieur

profilé linéaire d’extérieur - 24W 230Vac - 536 mm

Données techniques

Imprimer les données techniques

kg 1,884
IP65
IP67
IP69
IK09
DALI-2
0/1-10V

Installation	profilé linéaire d’extérieur
Puissance absorbée	24W
Alimentation	230Vac
Flux de la source	2984 lm (3000K)
Flux sortant du luminaire	1864 lm (3000K, 29°)
Description	Tago 3.1 profilé linéaire d’extérieur; apparent ( plafond, mur, sol ); Puissance absorbée: 24W; Alimentation: 230Vac; Flux de la source: 2984 lm (3000K); Flux sortant du luminaire: 1864 lm (3000K, 29°); 24 SMD LED entraxe 20 mm, 2 step MacAdam, 60000h L80 B10 (AT 25°C) 2200K: 3 step MacAdam, 60000h L80 B10 (AT 25°C); Couleur LED: 2200K, 2700K, 3000K, 4000K; Optiques: 11°, 17°, 29°, 69°: système optique composé d'une série de sources lumineuses équidistantes de 20,83 mm les unes des autres. La lentille TIR en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité, 20°x49°: système optique composé d'une série de sources lumineuses équidistantes de 20,83 mm les unes des autres. La lentille TIR elliptique en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité, wall washer, éclairage rasant: système optique composé d'une série de sources lumineuses équidistantes de 20 mm les unes des autres. La lentille TIR asymétrique en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité; IRC Indice de Rendu des Couleurs: 80; Matériau corps: corps en aluminium Anticorodal EN AW 6060 T5 à faible teneur en cuivre pour une excellente dissipation thermique, obtenu à partir d'un profilé extrudé puis peint en noir (Ral 9005 mat) pour une excellente résistance à la corrosion. Embouts en aluminium moulé sous pression EN AB 47100 à faible teneur en cuivre et peints en noir (Ral 9005 mat) obtenus par un premier traitement de préparation pour la peinture avec revêtement de conversion à nanoparticules céramiques, suivi d'un deuxième passage de peinture époxy et d’un troisième en polyester pour une plus grande résistance à la corrosion et aux agents atmosphériques. Étrier en acier inoxydable AISI 304 noir Ral 9005 mat obtenu par peinture époxy. Douilles en acier inoxydable AISI 316L obtenues par tournage CNC. Valve osmotique en GORE-TEX pour la régulation de la pression interne; Finitions: finition noir (RAL 9005 mat) obtenue par un premier traitement de préparation à la peinture avec revêtement de conversion à nanoparticules céramiques, suivi d'un second passage de peinture époxy puis en polyester pour fournir une résistance à la corrosion supérieure à 1 000 h de brouillard salin (RAL 9005); Finition RAL disponible sur demande; Matériau visière: verre extra-clair trempé transparent de 4 mm d'épaisseur à haute transmittance avec sérigraphie vitrifiée grise (RAL 7015) pour assurer une uniformité chromatique de la lumière et une excellente résistance aux rayures et aux chocs, verre extra-clair trempé et dépoli à l’acide de 4 mm d'épaisseur avec sérigraphie vitrifiée grise (RAL 7015) résistant aux chocs et aux rayures et à haute transmittance qui élimine les altérations chromatiques (version avec optique wall washer); Joints: les joints en Santoprene™ noir garantissent une résistance maximale aux rayons UV dans le temps; Installation: Version on/off : équipé d'un connecteur IP68 4 voies pour l'alimentation. Version dimmable : équipé d'un connecteur IP68 4 voies pour l'alimentation et de deux connecteurs IP68 3 voies pour le signal DALI et 0/1-10V; boîtier d’alimentation intégré; on / off : câble en néoprène de 1,5 m inclus H07RN-F 3x1,00 Ø9,3 mm DALI, 0 / 1-10V : 1 câble en néoprène de 1,5 m H07RN-F 3x1,0 Ø9,3 mm et 2 câbles en néoprène de 0,75 m H05RN-F 2x1,0 Ø6,7 mm inclus; Gestion: DALI-2, ON/OFF, 0/1-10V; Indice de protection: IP65, IP67, IP69; Indice de résistance: IK09; accessoires optiques grille nid d'abeille et visière anti-éblouissement intégrés dans le corps d'éclairage, étriers avec deux points d'articulation pour l'orientation; version avec gestion Casambi, contrôlable via l'application Casambi, disponible sur demande; Systèmes de protection: IPS (Intelligent Protection System) protège les appareils d'éclairage contre les infiltrations d'eau qui peuvent se vérifier en cas d'erreurs de jonction entre les câbles dans des applications à l'extérieur et en immersion. Cette innovation brevetée par L&L garantit également une protection électrique contre l'inversion de polarité, branchement sous tension, ESD et des surtensions, qui peuvent se vérifier en cas de mauvais fonctionnement de l'installation électrique; PID (Protective Impedance Device) protège les appareils d'éclairage contre les phénomènes de nature électrique externes à l'installation, tels que des accumulations de charges électrostatiques ou phénomènes d'impulsion, provenant de la ligne électrique. En général, des événements à faible densité énergétique; Température de fonctionnement: -20°C — +45°C; Température maximale appareil: 55°C (AT 25°C); Sécurité photobiologique: conforme à la CEI/TR 62778:2014; Classe d'isolement: classe I; Poids: 1884 g; Dimensions: 74x149x536 mm; Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015; Accessoires: grille nid d'abeille, visière anti-éblouissement, WFA0005 Câble d'interconnexion 5 m 4 pôles, WFA02 Connecteur 3 voies type « H » (82x53.3x28 mm), WFA03 Connecteur femelle 3 pôles, WFA04 Connecteur mâle 3 pôles, WMA03N Paire d'étriers réglables; testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorptionTago 3.1 profilé linéaire d’extérieur apparent ( plafond, mur, sol ) Puissance absorbée: 24W Alimentation: 230Vac Flux de la source: 2984 lm (3000K) Flux sortant du luminaire: 1864 lm (3000K, 29°) 24 SMD LED entraxe 20 mm, 2 step MacAdam, 60000h L80 B10 (AT 25°C) 2200K: 3 step MacAdam, 60000h L80 B10 (AT 25°C) Couleur LED: 2200K, 2700K, 3000K, 4000K Optiques: 11°, 17°, 29°, 69°: système optique composé d'une série de sources lumineuses équidistantes de 20,83 mm les unes des autres. La lentille TIR en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité, 20°x49°: système optique composé d'une série de sources lumineuses équidistantes de 20,83 mm les unes des autres. La lentille TIR elliptique en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité, wall washer, éclairage rasant: système optique composé d'une série de sources lumineuses équidistantes de 20 mm les unes des autres. La lentille TIR asymétrique en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité IRC Indice de Rendu des Couleurs: 80 Matériau corps: corps en aluminium Anticorodal EN AW 6060 T5 à faible teneur en cuivre pour une excellente dissipation thermique, obtenu à partir d'un profilé extrudé puis peint en noir (Ral 9005 mat) pour une excellente résistance à la corrosion. Embouts en aluminium moulé sous pression EN AB 47100 à faible teneur en cuivre et peints en noir (Ral 9005 mat) obtenus par un premier traitement de préparation pour la peinture avec revêtement de conversion à nanoparticules céramiques, suivi d'un deuxième passage de peinture époxy et d’un troisième en polyester pour une plus grande résistance à la corrosion et aux agents atmosphériques. Étrier en acier inoxydable AISI 304 noir Ral 9005 mat obtenu par peinture époxy. Douilles en acier inoxydable AISI 316L obtenues par tournage CNC. Valve osmotique en GORE-TEX pour la régulation de la pression interne Finitions: finition noir (RAL 9005 mat) obtenue par un premier traitement de préparation à la peinture avec revêtement de conversion à nanoparticules céramiques, suivi d'un second passage de peinture époxy puis en polyester pour fournir une résistance à la corrosion supérieure à 1 000 h de brouillard salin (RAL 9005) Finition RAL disponible sur demande Matériau visière: verre extra-clair trempé transparent de 4 mm d'épaisseur à haute transmittance avec sérigraphie vitrifiée grise (RAL 7015) pour assurer une uniformité chromatique de la lumière et une excellente résistance aux rayures et aux chocs, verre extra-clair trempé et dépoli à l’acide de 4 mm d'épaisseur avec sérigraphie vitrifiée grise (RAL 7015) résistant aux chocs et aux rayures et à haute transmittance qui élimine les altérations chromatiques (version avec optique wall washer) Joints: les joints en Santoprene™ noir garantissent une résistance maximale aux rayons UV dans le temps Installation: Version on/off : équipé d'un connecteur IP68 4 voies pour l'alimentation. Version dimmable : équipé d'un connecteur IP68 4 voies pour l'alimentation et de deux connecteurs IP68 3 voies pour le signal DALI et 0/1-10V boîtier d’alimentation intégré on / off : câble en néoprène de 1,5 m inclus H07RN-F 3x1,00 Ø9,3 mm DALI, 0 / 1-10V : 1 câble en néoprène de 1,5 m H07RN-F 3x1,0 Ø9,3 mm et 2 câbles en néoprène de 0,75 m H05RN-F 2x1,0 Ø6,7 mm inclus Gestion: DALI-2, ON/OFF, 0/1-10V Indice de protection: IP65, IP67, IP69 Indice de résistance: IK09 accessoires optiques grille nid d'abeille et visière anti-éblouissement intégrés dans le corps d'éclairage, étriers avec deux points d'articulation pour l'orientation version avec gestion Casambi, contrôlable via l'application Casambi, disponible sur demande Systèmes de protection: IPS (Intelligent Protection System) protège les appareils d'éclairage contre les infiltrations d'eau qui peuvent se vérifier en cas d'erreurs de jonction entre les câbles dans des applications à l'extérieur et en immersion. Cette innovation brevetée par L&L garantit également une protection électrique contre l'inversion de polarité, branchement sous tension, ESD et des surtensions, qui peuvent se vérifier en cas de mauvais fonctionnement de l'installation électrique; PID (Protective Impedance Device) protège les appareils d'éclairage contre les phénomènes de nature électrique externes à l'installation, tels que des accumulations de charges électrostatiques ou phénomènes d'impulsion, provenant de la ligne électrique. En général, des événements à faible densité énergétique Température de fonctionnement: -20°C — +45°C Température maximale appareil: 55°C (AT 25°C) Sécurité photobiologique: conforme à la CEI/TR 62778:2014 Classe d'isolement: classe I Poids: 1884 g Dimensions: 74x149x536 mm Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015 Accessoires: grille nid d'abeille, visière anti-éblouissement, WFA0005 Câble d'interconnexion 5 m 4 pôles, WFA02 Connecteur 3 voies type « H » (82x53.3x28 mm), WFA03 Connecteur femelle 3 pôles, WFA04 Connecteur mâle 3 pôles, WMA03N Paire d'étriers réglables testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorption Copié

Montage	apparent ( plafond, mur, sol )
Nombre et type de LED	24 SMD LED entraxe 20 mm, 2 step MacAdam, 60000h L80 B10 (AT 25°C) 2200K: 3 step MacAdam, 60000h L80 B10 (AT 25°C)
Couleur LED	2200K, 2700K, 3000K, 4000K
Optiques	11°, 17°, 29°, 69°, 20°x49°, wall washer, éclairage rasant
IRC Indice de Rendu des Couleurs	80
Matériau corps	corps en aluminium anticorodal, étrier en acier inox, embouts en aluminium moulé sous pression
Matériau visière	verre extra-clair trempé transparent et sérigraphié gris, verre extra-clair trempé dépoli à l’acide et sérigraphié gris (version avec optique wall washer)
Finitions	noir
Boîtier d’alimentation	boîtier d’alimentation intégré
Câbles d'alimentation	on / off : câble en néoprène de 1,5 m inclus H07RN-F 3x1,00 Ø9,3 mm DALI, 0 / 1-10V : 1 câble en néoprène de 1,5 m H07RN-F 3x1,0 Ø9,3 mm et 2 câbles en néoprène de 0,75 m H05RN-F 2x1,0 Ø6,7 mm inclus
Gestion	DALI-2, ON/OFF, 0/1-10V
Indice de protection	IP65, IP67, IP69
Indice de résistance	IK09
Caractéristiques	accessoires optiques grille nid d'abeille et visière anti-éblouissement intégrés dans le corps d'éclairage, étriers avec deux points d'articulation pour l'orientation
Remarques	version avec gestion Casambi, contrôlable via l'application Casambi, disponible sur demande
État	Disponible

Tout lire

Fermer

Téléchargement

Voir tous les téléchargements

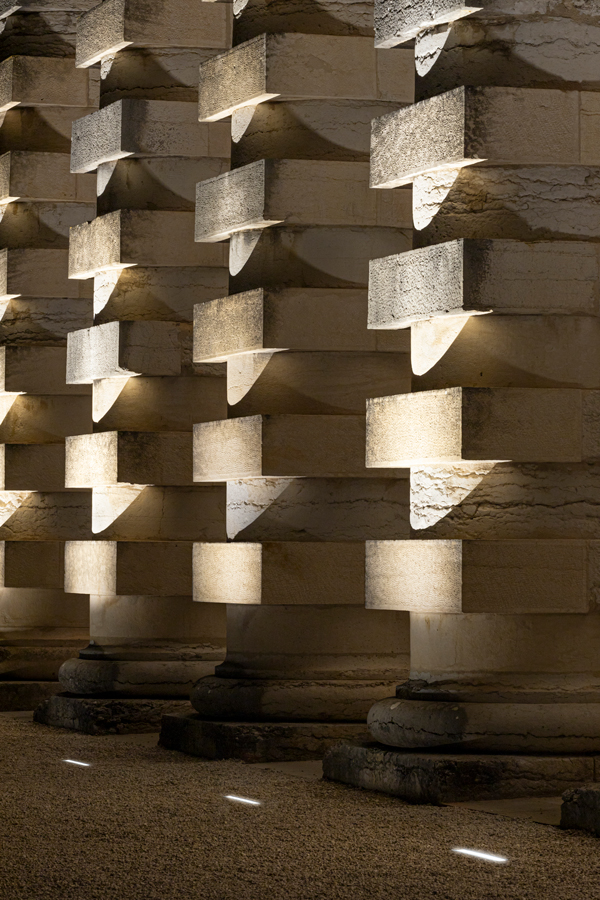

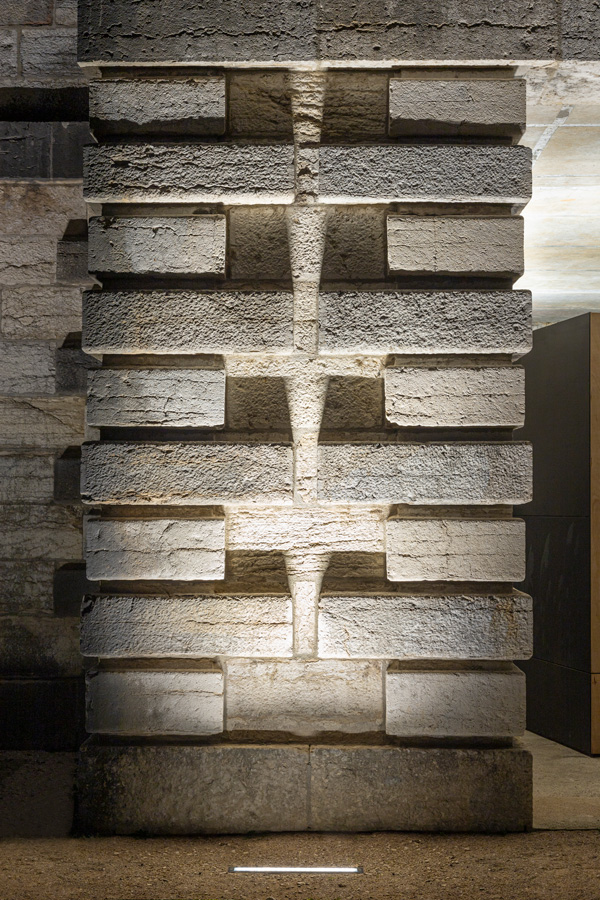

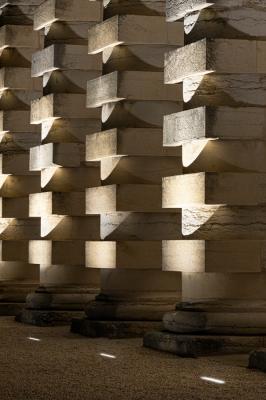

Galerie

Accessoires et alimentation

Accessoires (7)

Grilles nid d'abeille

Ajouter l’accessoire optique dans Créer code

grille nid d'abeille

intégré dans le corps d’éclairage

La grille nid d'abeille est applicable sur les optiques 29°, 69° et 20° x49°

Visières anti-éblouissement

Ajouter l’accessoire optique dans Créer code

visière anti-éblouissement

intégré dans le corps d’éclairage

La visière anti-éblouissement est applicable sur les optiques 17°, 29°, 69° et 20°x49°

Accessoires divers

WMA03N

Paire d'étriers réglables

optionnels

Matériel pour câblage

WFA0005 Câble d'interconnexion 5 m 4 pôles pour version DALI ou 0/1-10V	WFA02 Connecteur 3 voies type « H » (82x53.3x28 mm) 4 pôles IP68
WFA03 Connecteur femelle 3 pôles pour connexion entrée-sortie IP66-IP68	WFA04 Connecteur mâle 3 pôles pour connexion entrée-sortie IP66-IP68

Boîtiers d’alimentation (0)

Boîtiers d’alimentation non prévus

Électronique de pilotage (0)

Contrôleurs non prévus

Entrée de commande (0)

Entrées de commande non prévues
