Tago 1.1

Profilés linéaires d’extérieur

profilé linéaire d’extérieur - 24W 230Vac - 572 mm

Créer code

Données techniques

Imprimer les données techniques

Mis à jour au code TG11100D0250WN

kg 2000 - kN 20
kg 2,104
IP65
IP67
IP69
IK09
DALI-2

Installation	profilé linéaire d’extérieur
Puissance absorbée	24W
Alimentation	230Vac
Flux de la source	2984 lm (3000K)
Flux sortant du luminaire	1864 lm (3000K, 29°)
Description	Tago 1.1 code: TG11100D0250WN profilé linéaire d’extérieur; carrossable jusqu'à 2000 kg; à encastrer ( sol ); Puissance absorbée: 24W; Alimentation: 230Vac; Flux de la source: 2984 lm (3000K); Flux sortant du luminaire: 1864 lm (3000K, 29°); 24 SMD LED, 2 step MacAdam, 60000h L80 B10 (AT 25°); Couleur LED: 3000K; Optiques: 20°x49° orientable ±20°: système optique composé d'une série de sources lumineuses orientables équidistantes de 20,83 mm les unes des autres. Équipé d'un système de blocage avec goujon. La lentille TIR elliptique en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité; IRC Indice de Rendu des Couleurs: 80; Matériau corps: corps en aluminium Anticorodal EN AW 6060 T5 à faible teneur en cuivre pour une excellente dissipation thermique, obtenu à partir d'un profilé extrudé puis soumis à un traitement de coloration électrolytique noir profond (compris entre 10 et 15 microns) pour une excellente résistance à la corrosion. Embouts en technopolymère peints en noir (Ral 9005 mat) à liquide pour une plus grande résistance à la corrosion et aux agents atmosphériques; Finitions: finition en aluminium anodisé noir obtenue par électrocoloration pour une meilleure dissipation thermique du produit et une plus grande résistance du matériau à la corrosion; Matériau visière: verre extra-clair trempé transparent de 10 mm d'épaisseur à haute transmittance avec sérigraphie vitrifiée grise (RAL 7015) pour assurer une uniformité chromatique de la lumière et une excellente résistance aux rayures et aux chocs; Joints: les joints en Santoprene™ noir garantissent une résistance maximale aux rayons UV dans le temps; Installation: Version on/off : équipé d'un connecteur IP68 4 voies pour l'alimentation. Version dimmable : équipé d'un connecteur IP68 4 voies pour l'alimentation et de deux connecteurs IP68 3 voies pour le signal DALI et 0/1-10V; boîtier d’alimentation intégré; on / off : câble en néoprène de 1,5 m inclus H07RN-F 3x1,00 Ø9,3 mm DALI, 0 / 1-10V : 1 câble en néoprène de 1,5 m H07RN-F 3x1,0 Ø9,3 mm et 2 câbles en néoprène de 0,75 m H05RN-F 2x1,0 Ø6,7 mm inclus; Gestion: DALI-2; Indice de protection: IP65, IP67, IP69; Indice de résistance: IK09; accessoires optiques grille nid d'abeille et visière anti-éblouissement intégrés dans le corps d'éclairage et orientables avec l'optique. Connexion entrée-sortie et câblage simplifié grâce à des connecteurs rapides conçus pour le branchement des profilés les uns après les autres dans les versions dimmables; version avec gestion Casambi, contrôlable via l'application Casambi, disponible sur demande; Équipé d'une vis anti-vandale avec cheville centrale. Valve osmotique en GORE-TEX pour la régulation de la pression interne; Systèmes de protection: IPS (Intelligent Protection System) protège les appareils d'éclairage contre les infiltrations d'eau qui peuvent se vérifier en cas d'erreurs de jonction entre les câbles dans des applications à l'extérieur et en immersion. Cette innovation brevetée par L&L garantit également une protection électrique contre l'inversion de polarité, branchement sous tension, ESD et des surtensions, qui peuvent se vérifier en cas de mauvais fonctionnement de l'installation électrique; PID (Protective Impedance Device) protège les appareils d'éclairage contre les phénomènes de nature électrique externes à l'installation, tels que des accumulations de charges électrostatiques ou phénomènes d'impulsion, provenant de la ligne électrique. En général, des événements à faible densité énergétique; Température de fonctionnement: -20°C — +45°C; Température maximale appareil: 40°C (AT 25°C); Sécurité photobiologique: conforme à la CEI/TR 62778:2014; Classe d'isolement: classe I; Poids: 2104 g; Dimensions: 82x118x572 mm; Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015; Accessoires: visière anti-éblouissement, WCTG11A0T Boîtier d’encastrement, WFA0005 Câble d'interconnexion 5 m 4 pôles, WFA03 Connecteur femelle 3 pôles, WFA04 Connecteur mâle 3 pôles; testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorptionTago 1.1 code: TG11100D0250WN profilé linéaire d’extérieur carrossable jusqu'à 2000 kg à encastrer ( sol ) Puissance absorbée: 24W Alimentation: 230Vac Flux de la source: 2984 lm (3000K) Flux sortant du luminaire: 1864 lm (3000K, 29°) 24 SMD LED, 2 step MacAdam, 60000h L80 B10 (AT 25°) Couleur LED: 3000K Optiques: 20°x49° orientable ±20°: système optique composé d'une série de sources lumineuses orientables équidistantes de 20,83 mm les unes des autres. Équipé d'un système de blocage avec goujon. La lentille TIR elliptique en PMMA placée en retrait garantit un faisceau lumineux et un confort visuel de haute qualité IRC Indice de Rendu des Couleurs: 80 Matériau corps: corps en aluminium Anticorodal EN AW 6060 T5 à faible teneur en cuivre pour une excellente dissipation thermique, obtenu à partir d'un profilé extrudé puis soumis à un traitement de coloration électrolytique noir profond (compris entre 10 et 15 microns) pour une excellente résistance à la corrosion. Embouts en technopolymère peints en noir (Ral 9005 mat) à liquide pour une plus grande résistance à la corrosion et aux agents atmosphériques Finitions: finition en aluminium anodisé noir obtenue par électrocoloration pour une meilleure dissipation thermique du produit et une plus grande résistance du matériau à la corrosion Matériau visière: verre extra-clair trempé transparent de 10 mm d'épaisseur à haute transmittance avec sérigraphie vitrifiée grise (RAL 7015) pour assurer une uniformité chromatique de la lumière et une excellente résistance aux rayures et aux chocs Joints: les joints en Santoprene™ noir garantissent une résistance maximale aux rayons UV dans le temps Installation: Version on/off : équipé d'un connecteur IP68 4 voies pour l'alimentation. Version dimmable : équipé d'un connecteur IP68 4 voies pour l'alimentation et de deux connecteurs IP68 3 voies pour le signal DALI et 0/1-10V boîtier d’alimentation intégré on / off : câble en néoprène de 1,5 m inclus H07RN-F 3x1,00 Ø9,3 mm DALI, 0 / 1-10V : 1 câble en néoprène de 1,5 m H07RN-F 3x1,0 Ø9,3 mm et 2 câbles en néoprène de 0,75 m H05RN-F 2x1,0 Ø6,7 mm inclus Gestion: DALI-2 Indice de protection: IP65, IP67, IP69 Indice de résistance: IK09 accessoires optiques grille nid d'abeille et visière anti-éblouissement intégrés dans le corps d'éclairage et orientables avec l'optique. Connexion entrée-sortie et câblage simplifié grâce à des connecteurs rapides conçus pour le branchement des profilés les uns après les autres dans les versions dimmables version avec gestion Casambi, contrôlable via l'application Casambi, disponible sur demande; Équipé d'une vis anti-vandale avec cheville centrale. Valve osmotique en GORE-TEX pour la régulation de la pression interne Systèmes de protection: IPS (Intelligent Protection System) protège les appareils d'éclairage contre les infiltrations d'eau qui peuvent se vérifier en cas d'erreurs de jonction entre les câbles dans des applications à l'extérieur et en immersion. Cette innovation brevetée par L&L garantit également une protection électrique contre l'inversion de polarité, branchement sous tension, ESD et des surtensions, qui peuvent se vérifier en cas de mauvais fonctionnement de l'installation électrique; PID (Protective Impedance Device) protège les appareils d'éclairage contre les phénomènes de nature électrique externes à l'installation, tels que des accumulations de charges électrostatiques ou phénomènes d'impulsion, provenant de la ligne électrique. En général, des événements à faible densité énergétique Température de fonctionnement: -20°C — +45°C Température maximale appareil: 40°C (AT 25°C) Sécurité photobiologique: conforme à la CEI/TR 62778:2014 Classe d'isolement: classe I Poids: 2104 g Dimensions: 82x118x572 mm Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015 Accessoires: visière anti-éblouissement, WCTG11A0T Boîtier d’encastrement, WFA0005 Câble d'interconnexion 5 m 4 pôles, WFA03 Connecteur femelle 3 pôles, WFA04 Connecteur mâle 3 pôles testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorption Copié

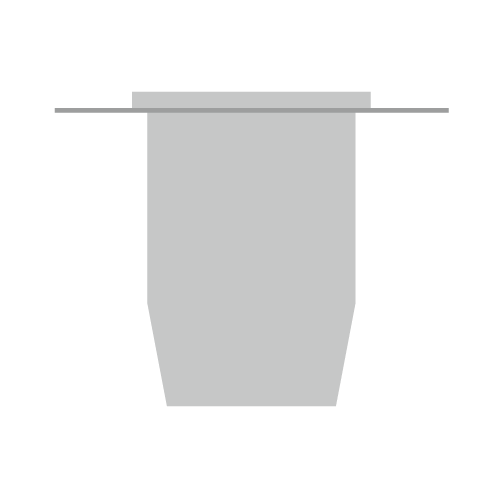

Montage	à encastrer ( sol )
Nombre et type de LED	24 SMD LED, 2 step MacAdam, 60000h L80 B10 (AT 25°)
Couleur LED	3000K
Optiques	20°x49° orientable ±20°
IRC Indice de Rendu des Couleurs	80
Matériau corps	corps en aluminium anticorodal anodisé noir, embouts en technopolymère
Matériau visière	verre extra-clair trempé transparent et sérigraphié gris
Finitions	anodisé noir
Boîtier d’alimentation	boîtier d’alimentation intégré
Câbles d'alimentation	on / off : câble en néoprène de 1,5 m inclus H07RN-F 3x1,00 Ø9,3 mm DALI, 0 / 1-10V : 1 câble en néoprène de 1,5 m H07RN-F 3x1,0 Ø9,3 mm et 2 câbles en néoprène de 0,75 m H05RN-F 2x1,0 Ø6,7 mm inclus
Gestion	DALI-2
Indice de protection	IP65, IP67, IP69
Indice de résistance	IK09
Caractéristiques	accessoires optiques grille nid d'abeille et visière anti-éblouissement intégrés dans le corps d'éclairage et orientables avec l'optique. Connexion entrée-sortie et câblage simplifié grâce à des connecteurs rapides conçus pour le branchement des profilés les uns après les autres dans les versions dimmables
Remarques	version avec gestion Casambi, contrôlable via l'application Casambi, disponible sur demande
État	Disponible

Tout lire

Fermer

Téléchargement

Voir tous les téléchargements

JPG Images
PDF Catalogue
PDF Fiche technique
PDF Fiche instructions
TXT spécifications techniques type
- Générique pour le produit Tago 1.1
- Spécifique pour la référence TG11100D0250WN
DXF Dessin technique
LDT Photométrie type
- Générique pour le produit Tago 1.1
- Spécifique pour la référence TG11100D0250WN
IES Photométrie type
- Générique pour le produit Tago 1.1
- Spécifique pour la référence TG11100D0250WN
Certification CB
Déclaration de conformité UE

Galerie

Accessoires et alimentation

Accessoires (5)

Accessoires relatifs au code produit TG11100D0250WN

Boîtiers d’encastrement

WCTG11A0T

Boîtier d’encastrement

Visières anti-éblouissement

Ajouter l’accessoire optique dans Créer code

visière anti-éblouissement

intégré dans le corps d’éclairage

La visière anti-éblouissement est applicable sur les optiques 17°, 29°, 69° et 20°x49°

Matériel pour câblage

WFA0005 Câble d'interconnexion 5 m 4 pôles pour version DALI ou 0/1-10V	WFA03 Connecteur femelle 3 pôles pour connexion entrée-sortie IP66-IP68
WFA04 Connecteur mâle 3 pôles pour connexion entrée-sortie IP66-IP68

Boîtiers d’alimentation (0)

Boîtiers d’alimentation relatifs au code produit TG11100D0250WN

Boîtiers d’alimentation non prévus

Électronique de pilotage (0)

Électronique de pilotage relative au code produit TG11100D0250WN

Contrôleurs non prévus

Entrée de commande (0)

Entrées de commande non prévues
