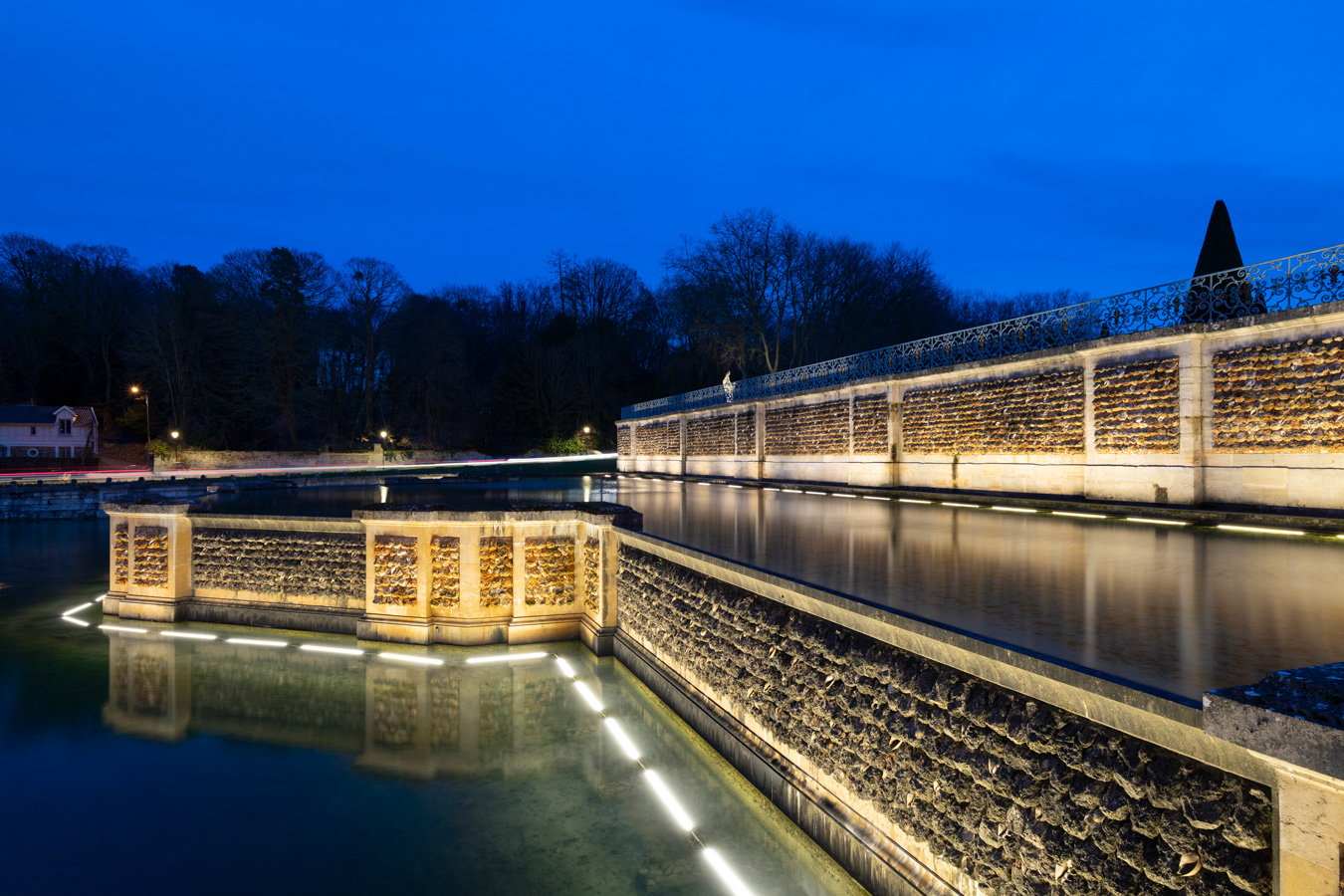

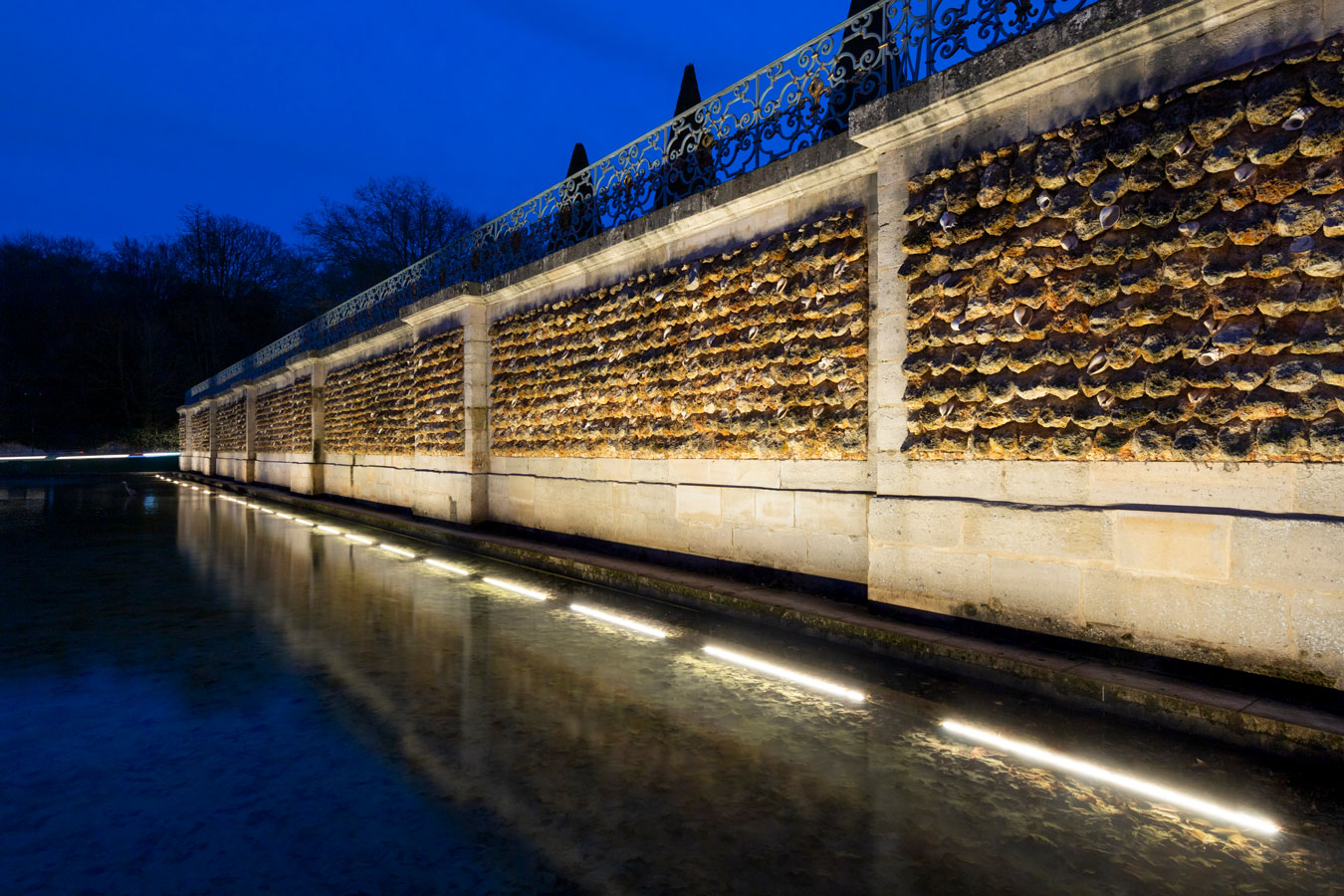

Trevi 2.2 Unterwasser-Linearprofile für Schwimmbecken und Brunnen

Technische Daten

Obligatorische Bügel nicht inbegriffen

kg 4.30
IP65
IP68
IK10

Montageart	Linearprofil für Außen- und Unterwasserbereich
Leistungsaufnahme	63W
Stromversorgung	24Vdc
Lichtstrom Lichtquelle	8568 lm (3000K, 38°x94°)
Leuchtenlichtstrom	6726 lm (3000K, 38°x94°)
Leistungsverzeichnis	Trevi 2.2 Linearprofil für Außen- und Unterwasserbereich; an Oberfläche (Decke, Wand, Boden), max. Tiefe 10 m; Leistungsaufnahme: 63W; Stromversorgung: 24Vdc; Lichtstrom Lichtquelle: 8568 lm (3000K, 38°x94°); Leuchtenlichtstrom: 6726 lm (3000K, 38°x94°); 168 Mid-Power-LEDs, 3 Step MacAdam, 60000h L80 B10 (Ta 25°C); LED-Farbe: 2200K, 2700K, 3000K, 4000K; Optiken: 38°X94°, diffus: Optiksystem bestehend aus einer Reihe von Lichtquellen in einem Abstand von je 10 mm und aus einer hocheffizienter linearer PMMA-Linse, extrudiert; CRI Farbwiedergabeindex: 80; Material Leuchtenkörper: Kappen aus Edelstahl AISI 316L. Wärmeableitung aus kupferarmem Aluminium Anticorodal EN AW 6060 T5 für hervorragende Wärmeableitung; aus Strangpressprofil gefertigt; Material Leuchtenschirm: Polycarbonat-Schirm mit UV-Schutz aus zwei Materialien (transparent im oberen und grau im unteren Bereich), mit hoher Lichtdurchlässigkeit für einheitliche Farbwiedergabe; Netzteil nicht inbegriffen; includes 5 m neoprene cable, H05RN-F 2x1,00 Ø6.3 mm; Schutzart: IP65, IP68; Stoßfestigkeitsgrad: IK10; Betriebstemperatur: -20°C — +45°C (Installation im Außenbereich), 0°C — +45°C (Installation im Unterwasserbereich); Glow Wire Test: 960°C; Photobiologische Sicherheit: konform mit IEC TR 62778:2014; Isolationsklasse: Schutzklasse III; Gewicht: 4300 g; Abmessungen: Ø50x1773 mm; Energieeffizienzklasse: F (Lichtquelle) gemäß EU 2019/2015; Zubehör: WMA04 Clips (2 Stück), WMA05 Manipulationssichere Clips (2 Stück), WMA07 Hängebefestigungssatz; nach Funktionsprüfung und Kontrolle der elektrischen Kennwerte zur Leistungsaufnahme durch End-of-Line (EOL)-Tests überprüft und freigegebenTrevi 2.2 Linearprofil für Außen- und Unterwasserbereich an Oberfläche (Decke, Wand, Boden), max. Tiefe 10 m Leistungsaufnahme: 63W Stromversorgung: 24Vdc Lichtstrom Lichtquelle: 8568 lm (3000K, 38°x94°) Leuchtenlichtstrom: 6726 lm (3000K, 38°x94°) 168 Mid-Power-LEDs, 3 Step MacAdam, 60000h L80 B10 (Ta 25°C) LED-Farbe: 2200K, 2700K, 3000K, 4000K Optiken: 38°X94°, diffus: Optiksystem bestehend aus einer Reihe von Lichtquellen in einem Abstand von je 10 mm und aus einer hocheffizienter linearer PMMA-Linse, extrudiert CRI Farbwiedergabeindex: 80 Material Leuchtenkörper: Kappen aus Edelstahl AISI 316L. Wärmeableitung aus kupferarmem Aluminium Anticorodal EN AW 6060 T5 für hervorragende Wärmeableitung; aus Strangpressprofil gefertigt Material Leuchtenschirm: Polycarbonat-Schirm mit UV-Schutz aus zwei Materialien (transparent im oberen und grau im unteren Bereich), mit hoher Lichtdurchlässigkeit für einheitliche Farbwiedergabe Netzteil nicht inbegriffen includes 5 m neoprene cable, H05RN-F 2x1,00 Ø6.3 mm Schutzart: IP65, IP68 Stoßfestigkeitsgrad: IK10 Betriebstemperatur: -20°C — +45°C (Installation im Außenbereich), 0°C — +45°C (Installation im Unterwasserbereich) Glow Wire Test: 960°C Photobiologische Sicherheit: konform mit IEC TR 62778:2014 Isolationsklasse: Schutzklasse III Gewicht: 4300 g Abmessungen: Ø50x1773 mm Energieeffizienzklasse: F (Lichtquelle) gemäß EU 2019/2015 Zubehör: WMA04 Clips (2 Stück), WMA05 Manipulationssichere Clips (2 Stück), WMA07 Hängebefestigungssatz nach Funktionsprüfung und Kontrolle der elektrischen Kennwerte zur Leistungsaufnahme durch End-of-Line (EOL)-Tests überprüft und freigegeben Kopiert

Montage	an Oberfläche (Decke, Wand, Boden), max. Tiefe 10 m
LED-Anzahl und Art	168 Mid-Power-LEDs, 3 Step MacAdam, 60000h L80 B10 (Ta 25°C)
LED-Farbe	2200K, 2700K, 3000K, 4000K
Optiken	38°X94°, diffus
CRI Farbwiedergabeindex	80
Material Leuchtenkörper	Kappen aus Edelstahl AISI 316L, Wärmeableitung aus Anticorodal-Aluminium
Material Leuchtenschirm	transparentes Polycarbonat
Netzteil	Netzteil nicht inbegriffen
Stromkabel	includes 5 m neoprene cable, H05RN-F 2x1,00 Ø6.3 mm
Schutzart	IP65, IP68
Stoßfestigkeitsgrad	IK10
Status	Verfügbar

Alles lesen

Schließen

Input

230Vac 50-60 Hz

Output

24Vdc; 120W

Leistung

120W

Dimmen

Nicht dimmbar

IP Netzteil

IP20

Input

230Vac 50-60 Hz

Output

24Vdc; 180W

Leistung

180W

Dimmen

Nicht dimmbar

IP Netzteil

IP20

Input

115-230Vac 50-60 Hz

Output

24Vdc; 100W

Leistung

100W

Dimmen

DALI-2

IP Netzteil

IP66

Input

115-230Vac 50-60 Hz

Output

24Vdc; 150W

Leistung

150W

Dimmen

DALI-2

IP Netzteil

IP66

Input

115-230Vac 50-60 Hz

Output

24Vdc; 200W

Leistung

200W

Dimmen

DALI-2

IP Netzteil

IP66

Input

115-230Vac 50-60 Hz

Output

24Vdc; 300W

Leistung

300W

Dimmen

DALI-2

IP Netzteil

IP66

Input

230Vac 50-60 Hz

Output

24Vdc; 100W

Dimmen

Nicht dimmbar

IP Netzteil

IP20

Input

230Vac 50-60 Hz

Output

24Vdc; 150W

Leistung

150W

Dimmen

Nicht dimmbar

IP Netzteil

IP20

Input

115-230Vac 50-60 Hz
230Vac 50-60 Hz

Output

24Vdc; 150W

Dimmen

Nicht dimmbar

IP Netzteil

IP67

Input

115-230Vac 50-60 Hz
230Vac 50-60 Hz

Output

24Vdc; 240W

Dimmen

Nicht dimmbar

IP Netzteil

IP67

Input

115-230Vac 50-60 Hz
230Vac 50-60 Hz

Output

24Vdc; 320W

Dimmen

Nicht dimmbar

IP Netzteil

IP67

Input

12-24-48Vdc

Output

Mit 12 Vdc-Eingang:; 12Vdc; 144W

Mit 24 Vdc-Eingang:; 24Vdc; 288W

Mit 48 Vdc-Eingang:; 48Vdc; 576W

Dimmen

0/1-10V, PUSH, DALI, 10kΩ-Potentiometer

IP Netzteil

IP20

Input

12-24-48Vdc

Output

1 Kanal

Mit 12 Vdc-Eingang:; 12Vdc; 60W

Mit 24 Vdc-Eingang:; 24Vdc; 120W

Mit 48 Vdc-Eingang:; 48Vdc; 240W

2 Kanäle

Mit 12 Vdc-Eingang:; 12Vdc; 120W

Mit 24 Vdc-Eingang:; 24Vdc; 240W

Mit 48 Vdc-Eingang:; 48Vdc; 480W

3 Kanäle

Mit 12 Vdc-Eingang:; 12Vdc; 180W

Mit 24 Vdc-Eingang:; 24Vdc; 360W

Mit 48 Vdc-Eingang:; 48Vdc; 720W

4 Kanäle

Mit 12 Vdc-Eingang:; 12Vdc; 192W

Mit 24 Vdc-Eingang:; 24Vdc; 384W

Mit 48 Vdc-Eingang:; 48Vdc; 768W

Dimmen

0/1-10V, PUSH, DALI (DT6), ON/OFF, 10kΩ-Potentiometer , DMX512+RDM, Stand Alone

IP Netzteil

IP20

Input

12-24Vdc
24Vdc

Output

1 Kanal

Mit 12 Vdc-Eingang:; 12Vdc; 60W

Mit 24 Vdc-Eingang:; 24Vdc; 120W

2 Kanäle

Mit 12 Vdc-Eingang:; 12Vdc; 120W

Mit 24 Vdc-Eingang:; 24Vdc; 240W

3 Kanäle

Mit 12 Vdc-Eingang:; 12Vdc; 120W

Mit 24 Vdc-Eingang:; 24Vdc; 240W

4 Kanäle

Mit 12 Vdc-Eingang:; 12Vdc; 120W

Mit 24 Vdc-Eingang:; 24Vdc; 240W

Dimmen

PUSH, Casambi

IP Netzteil

IP20

Input

12-24Vdc
24Vdc

Output

Mit 12 Vdc-Eingang:; 12Vdc; 120W

Mit 24 Vdc-Eingang:; 24Vdc; 240W

Dimmen

PUSH, Casambi

IP Netzteil

IP20

Input

220─240Vac 50─60Hz

Output

max 350mA 58Vdc max

Schutzart

IP20

Abmessungen

35x47x166 mm, 185 g

Einbaubohrung

Ø58 mm

Input

12-48 Vdc

Schutzart

IP20

Abmessungen

45x58x25 mm, 40g

Obligatorisches Installationszubehör, nicht im Lieferumfang inbegriffen WMA04 Clips (2 Stück)	Obligatorisches Installationszubehör, nicht im Lieferumfang inbegriffen WMA05 Manipulationssichere Clips (2 Stück)
Obligatorisches Installationszubehör, nicht im Lieferumfang inbegriffen WMA07 Hängebefestigungssatz

Trevi 2.2

Artikelnummer generieren

Technische Daten

Alles lesen

Schließen

Download

Gallery

Zubehör und Netzteile

Zubehör (3)

Verschiedenes Zubehör

Obligatorisches Installationszubehör, nicht im Lieferumfang inbegriffen

WMA04

Clips (2 Stück)

Obligatorisches Installationszubehör, nicht im Lieferumfang inbegriffen

WMA05

Manipulationssichere Clips (2 Stück)

Obligatorisches Installationszubehör, nicht im Lieferumfang inbegriffen

WMA07

Hängebefestigungssatz

Netzteile (11)

AV00002412020

Konstantspannungsnetzteil ON/OFF

AV00002418020

Konstantspannungsnetzteil ON/OFF

AV0D024V10066

DALI 2 dimmbares Netzteil

AV0D024V15066

DALI 2 dimmbares Netzteil

AV0D024V20066

DALI 2 dimmbares Netzteil

AV0D024V30066

DALI 2 dimmbares Netzteil

AV24100IP20

Konstantspannungsnetzteil ON/OFF

AV24150IP20

Konstantspannungsnetzteil ON/OFF

AV24150IP67

Konstantspannungsnetzteil ON/OFF

AV24240IP67

Konstantspannungsnetzteil ON/OFF

AV24320IP67

Konstantspannungsnetzteil ON/OFF

Steuerelektronik (4)

ADV576DALIN1

Niederspannungs-Dimmer

ARVUNID2-01

Universal Sequencer - Niederspannungs-4-Kanal-Controller mit Konstantspannungs-Ausgang

1 Kanal

2 Kanäle

3 Kanäle

4 Kanäle

EC0CEN12445A20

Niederspannungs-4-Kanal-Controller mit Konstantspannungs-Ausgang für CASAMBI-Lichtsteuerung

1 Kanal

2 Kanäle

3 Kanäle

4 Kanäle

EC0CEN1244DA20

Niederspannungs-Dimmer für CASAMBI-Lichtsteuerung

Lichtsteuerung (2)

AE01350T1

Integriertes Notlichtmodul

EC0TIM12840020

Timer für CASAMBI-Lichtsteuerung
