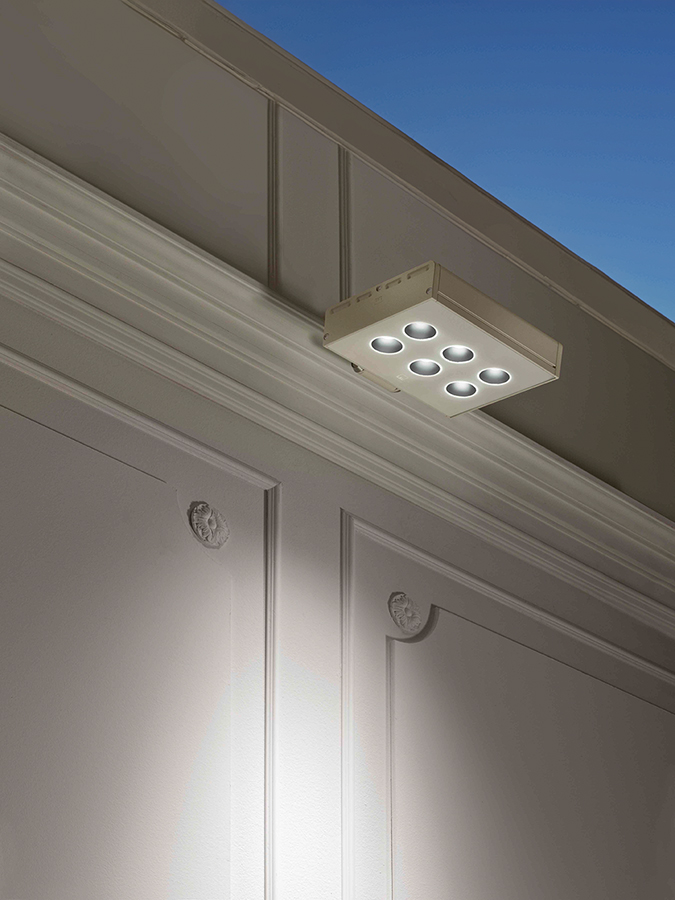

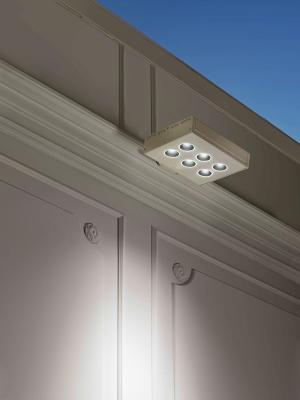

Duomo 2.0

Strahler für den Außenbereich

Strahler für den Außenbereich - 19W 230Vac

Individuelle Gestaltung des Produkts

Aufgrund unserer flexiblen hauseigenen Produktion können Sie diesem Produkt einen individuellen Charakter verleihen. Wir zeigen Ihnen hier einige mögliche Sonderausführungen, prüfen aber auch gerne gemeinsam mit Ihnen andere Optionen.

Möglichkeiten zur individuellen Gestaltung:

Ausführung mit Casambi-Lichtsteuerung (über Casambi-App steuerbar)

Technische Daten

Technische Daten drucken

kg 1,55
IP65
IK06

Montageart	Strahler für den Außenbereich
Leistungsaufnahme	19W
Stromversorgung	230Vac
Lichtstrom Lichtquelle	1629 lm (3000K, CRI 90), 1760 lm (3000K, CRI 80)
Leuchtenlichtstrom	1322 lm (3000K, 30°, CRI 90), 1428 lm (3000K, 30°, CRI 80)
Leistungsverzeichnis	Duomo 2.0 Strahler für den Außenbereich; an Oberfläche (Decke, Wand, Boden); Leistungsaufnahme: 19W; Stromversorgung: 230Vac; Lichtstrom Lichtquelle: 1629 lm (3000K, CRI 90), 1760 lm (3000K, CRI 80); Leuchtenlichtstrom: 1322 lm (3000K, 30°, CRI 90), 1428 lm (3000K, 30°, CRI 80); 4 Power-LEDs High Intensity, 3 Step MacAdam, 50000h L90 B10 (Ta 25°C); LED-Farbe: 2700K, 3000K, 4000K; Optiken: 10°: Optiksystem bestehend aus 4 hocheffizienten TIR-Linsen, 14°, 63°: Optiksystem bestehend aus 4 hocheffizienten rückversetzten TIR-Linsen mit hochwertigem Technikfilter, 30°, 35°, 43°: Optiksystem bestehend aus 4 hocheffizienten rückversetzten TIR-Linsen, 18°x44°, 44°x18°: Optiksystem bestehend aus 4 hocheffizienten elliptischen rückversetzten TIR-Linsen mit hochwertigem Technikfilter; CRI Farbwiedergabeindex: 80, >90; Material Leuchtenkörper: Körper und Bügel aus Aluminiumlegierung ANTICORODAL EN AW 6060 T5 mit geringem Kupfergehalt für eine hervorragende Korrosionsbeständigkeit. Körper und Bügel erhielten nach der Extrusion ihren Feinschliff im CNC-Verfahren; Oberflächenausführungen: Oberflächenausführung Farbe weiß: Vorbehandlung des Materials durch nanokeramische Konversionsbeschichtung und doppelte Pulverbeschichtung zuerst mit Epoxid-Pulverlack und anschließend mit Polyester-Pulverlack sorgen für eine Korrosionsbeständigkeit von über 1000h im Salzsprühnebeltest (RAL 9003), Oberflächenausführung Farbe anthrazit: Vorbehandlung des Materials durch nanokeramische Konversionsbeschichtung und doppelte Pulverbeschichtung zuerst mit Epoxid-Pulverlack und anschließend mit Polyester-Pulverlack sorgen für eine Korrosionsbeständigkeit von über 1000h im Salzsprühnebeltest, Oberflächenausführung Farbe Antikweiß (RAL 9001): Vorbehandlung des Materials durch nanokeramische Konversionsbeschichtung und doppelte Pulverbeschichtung zuerst mit Epoxid-Pulverlack und anschließend mit Polyester-Pulverlack sorgen für eine Korrosionsbeständigkeit von über 1000h im Salzsprühnebeltest (RAL 9001); Auf Wunsch RAL-Finish; Material Leuchtenschirm: transparentes extraklares Hartglas mit Siebdruck und Emaillierung mit hoher Durchlässigkeit, Stärke 4 mm, für chromatisch einheitliche Farbwiedergabe. Das gehärtete Glas sorgt für hervorragende Kratz- und Stoßfestigkeit. Siebdruck in demselben Farbton des Leuchtenkörpers; Dichtungen: die Dichtungen aus vorbehandeltem Silikon sorgen für eine langfristig hohe UV-Beständigkeit und garantieren, dass die mechanischen Eigenschaften unverändert bleiben; Montageart: Leuchte mit IP68-Steckverbinder und integriertem PID-System. Kompatibel mit Kabeln mit einem Kabelquerschnitt von min. 2x1 und einem Durchmesser Ø von min. 7 mm bis max. 12 mm. Bedienerfreundliche Kabelverbindung garantiert eine einfache und schnelle Installation. Das Zubehörteil U-Halterung erlaubt eine auskragende Installation von Duomo an Gesims oder anderen architektonischen Elementen. Der Leuchtenkörper kann um ± 20° an der vertikalen Achse ausgerichtet werden; Integriertes Netzteil; Steuerung: ON/OFF; Schutzart: IP65; Stoßfestigkeitsgrad: IK06; Schnelle Installation: Direktanschluss zwischen Leuchte und Stromnetz; Auf Wunsch mit Adapter für EurostandardStromschiene sowie in Version DALI, 0/1-10V, PUSH oder Bluetooth-Steuerung erhältlich; Schutzsysteme: Die PID (Protective Impedance Device) schützt die Leuchten vor externen elektrischen Phänomenen, wie die Ansammlung elektrostatischer Ladungen oder stoßartige Phänomene, die in der Stromleitung entstehen. Im Allgemeinen handelt es sich um Ereignisse mit geringem Energiegehalt; Betriebstemperatur: -20°C — +45°C; Glow Wire Test: 960°C; Photobiologische Sicherheit: photobiologische Sicherheit: Risikogruppe 1 gemäß EN 62471:2006; Isolationsklasse: Schutzklasse II; Gewicht: 1550 g; Abmessungen: 156x166x50 mm; Energieeffizienzklasse: F (Lichtquelle) gemäß EU 2019/2015; Zubehör: Wabenraster, WFA00 Stecker, 2-polig, WMA006 U-Halterung, WMA00E U-Halterung, WMA00H U-Halterung, WMA066 Befestigungsbügel, WMA06E Befestigungsbügel, WMA06H Befestigungsbügel; nach Funktionsprüfung und Kontrolle der elektrischen Kennwerte zur Leistungsaufnahme durch End-of-Line (EOL)-Tests überprüft und freigegebenDuomo 2.0 Strahler für den Außenbereich an Oberfläche (Decke, Wand, Boden) Leistungsaufnahme: 19W Stromversorgung: 230Vac Lichtstrom Lichtquelle: 1629 lm (3000K, CRI 90), 1760 lm (3000K, CRI 80) Leuchtenlichtstrom: 1322 lm (3000K, 30°, CRI 90), 1428 lm (3000K, 30°, CRI 80) 4 Power-LEDs High Intensity, 3 Step MacAdam, 50000h L90 B10 (Ta 25°C) LED-Farbe: 2700K, 3000K, 4000K Optiken: 10°: Optiksystem bestehend aus 4 hocheffizienten TIR-Linsen, 14°, 63°: Optiksystem bestehend aus 4 hocheffizienten rückversetzten TIR-Linsen mit hochwertigem Technikfilter, 30°, 35°, 43°: Optiksystem bestehend aus 4 hocheffizienten rückversetzten TIR-Linsen, 18°x44°, 44°x18°: Optiksystem bestehend aus 4 hocheffizienten elliptischen rückversetzten TIR-Linsen mit hochwertigem Technikfilter CRI Farbwiedergabeindex: 80, >90 Material Leuchtenkörper: Körper und Bügel aus Aluminiumlegierung ANTICORODAL EN AW 6060 T5 mit geringem Kupfergehalt für eine hervorragende Korrosionsbeständigkeit. Körper und Bügel erhielten nach der Extrusion ihren Feinschliff im CNC-Verfahren Oberflächenausführungen: Oberflächenausführung Farbe weiß: Vorbehandlung des Materials durch nanokeramische Konversionsbeschichtung und doppelte Pulverbeschichtung zuerst mit Epoxid-Pulverlack und anschließend mit Polyester-Pulverlack sorgen für eine Korrosionsbeständigkeit von über 1000h im Salzsprühnebeltest (RAL 9003), Oberflächenausführung Farbe anthrazit: Vorbehandlung des Materials durch nanokeramische Konversionsbeschichtung und doppelte Pulverbeschichtung zuerst mit Epoxid-Pulverlack und anschließend mit Polyester-Pulverlack sorgen für eine Korrosionsbeständigkeit von über 1000h im Salzsprühnebeltest, Oberflächenausführung Farbe Antikweiß (RAL 9001): Vorbehandlung des Materials durch nanokeramische Konversionsbeschichtung und doppelte Pulverbeschichtung zuerst mit Epoxid-Pulverlack und anschließend mit Polyester-Pulverlack sorgen für eine Korrosionsbeständigkeit von über 1000h im Salzsprühnebeltest (RAL 9001) Auf Wunsch RAL-Finish Material Leuchtenschirm: transparentes extraklares Hartglas mit Siebdruck und Emaillierung mit hoher Durchlässigkeit, Stärke 4 mm, für chromatisch einheitliche Farbwiedergabe. Das gehärtete Glas sorgt für hervorragende Kratz- und Stoßfestigkeit. Siebdruck in demselben Farbton des Leuchtenkörpers Dichtungen: die Dichtungen aus vorbehandeltem Silikon sorgen für eine langfristig hohe UV-Beständigkeit und garantieren, dass die mechanischen Eigenschaften unverändert bleiben Montageart: Leuchte mit IP68-Steckverbinder und integriertem PID-System. Kompatibel mit Kabeln mit einem Kabelquerschnitt von min. 2x1 und einem Durchmesser Ø von min. 7 mm bis max. 12 mm. Bedienerfreundliche Kabelverbindung garantiert eine einfache und schnelle Installation. Das Zubehörteil U-Halterung erlaubt eine auskragende Installation von Duomo an Gesims oder anderen architektonischen Elementen. Der Leuchtenkörper kann um ± 20° an der vertikalen Achse ausgerichtet werden Integriertes Netzteil Steuerung: ON/OFF Schutzart: IP65 Stoßfestigkeitsgrad: IK06 Schnelle Installation: Direktanschluss zwischen Leuchte und Stromnetz Auf Wunsch mit Adapter für EurostandardStromschiene sowie in Version DALI, 0/1-10V, PUSH oder Bluetooth-Steuerung erhältlich Schutzsysteme: Die PID (Protective Impedance Device) schützt die Leuchten vor externen elektrischen Phänomenen, wie die Ansammlung elektrostatischer Ladungen oder stoßartige Phänomene, die in der Stromleitung entstehen. Im Allgemeinen handelt es sich um Ereignisse mit geringem Energiegehalt Betriebstemperatur: -20°C — +45°C Glow Wire Test: 960°C Photobiologische Sicherheit: photobiologische Sicherheit: Risikogruppe 1 gemäß EN 62471:2006 Isolationsklasse: Schutzklasse II Gewicht: 1550 g Abmessungen: 156x166x50 mm Energieeffizienzklasse: F (Lichtquelle) gemäß EU 2019/2015 Zubehör: Wabenraster, WFA00 Stecker, 2-polig, WMA006 U-Halterung, WMA00E U-Halterung, WMA00H U-Halterung, WMA066 Befestigungsbügel, WMA06E Befestigungsbügel, WMA06H Befestigungsbügel nach Funktionsprüfung und Kontrolle der elektrischen Kennwerte zur Leistungsaufnahme durch End-of-Line (EOL)-Tests überprüft und freigegeben Kopiert

Montage	an Oberfläche (Decke, Wand, Boden)
LED-Anzahl und Art	4 Power-LEDs High Intensity, 3 Step MacAdam, 50000h L90 B10 (Ta 25°C)
LED-Farbe	2700K, 3000K, 4000K
Optiken	10°, 14°, 30°, 35°, 43°, 63°, 18°x44°, 44°x18°
CRI Farbwiedergabeindex	80, >90
Material Leuchtenkörper	Körper und Bügel aus Anticorodal-Aluminium
Material Leuchtenschirm	Hartglas mit Siebdruck, extraklar
Oberflächenausführungen	weiß, anthrazit, antikweiß
Netzteil	Integriertes Netzteil
Steuerung	ON/OFF
Schutzart	IP65
Stoßfestigkeitsgrad	IK06
Merkmale	Schnelle Installation: Direktanschluss zwischen Leuchte und Stromnetz
Bemerkungen	Auf Wunsch mit Adapter für EurostandardStromschiene sowie in Version DALI, 0/1-10V, PUSH oder Bluetooth-Steuerung erhältlich
Status	Verfügbar

Alles lesen

Schließen

Download

Alle Downloads ansehen

Gallery

Zubehör und Netzteile

Zubehör (8)

Wabenraster

Fügen Sie das Optikzubehör im Bereich „Artikelnummer generieren“ hinzu

Wabenraster

im Leuchtenkörper integriert

Nicht geeignet für 10°-Optik

Verschiedenes Zubehör

WMA006 U-Halterung antikweiß	WMA00E U-Halterung weiß
WMA00H U-Halterung anthrazit	WMA066 Befestigungsbügel antikweiß
WMA06E Befestigungsbügel weiß	WMA06H Befestigungsbügel Anthrazit

Verkabelungsmaterial

WFA00

Stecker, 2-polig

für Ein- und Ausgang-Verbindung - (Version on/off)
IP68

Netzteile (0)

Netzteile nicht vorgesehen

Steuerelektronik (0)

Controller nicht vorgesehen

Lichtsteuerung (0)

Lichtsteuerung nicht vorgesehen
